最新电梯型号参数表

台菱电梯 TAILING ELEVATOR

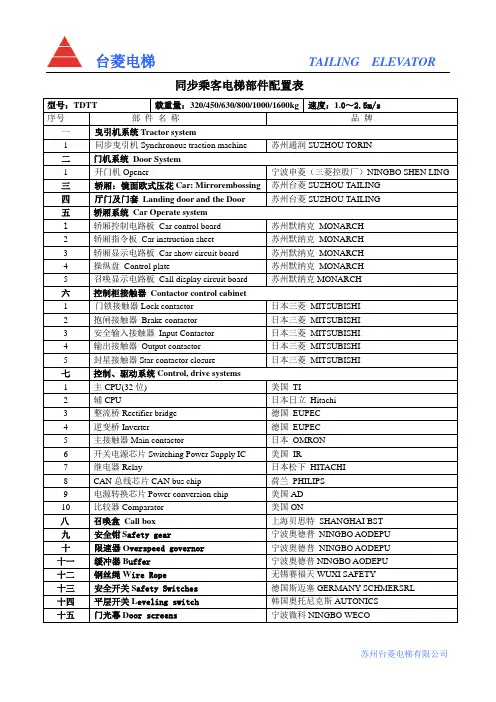

苏州台菱电梯有限公司 同步乘客电梯部件配置表

型号：TDTT 载重量：320/450/630/800/1000/1600kg 速度：1.0～2.5m/s

序号 部 件 名 称 品 牌

一 曳引机系统Tractor system

1 同步曳引机Synchronous traction machine 苏州通润SUZHOU TORIN

二 门机系统 Door System

1 开门机Opener 宁波申菱（三菱控股厂）NINGBO SHEN LING

三 轿厢：镜面欧式压花Car: Mirrorembossing 苏州台菱SUZHOU TAILING

四 厅门及门套 Landing door and the Door 苏州台菱SUZHOU TAILING

五 轿厢系统 Car Operate system

1 轿厢控制电路板 Car control board 苏州默纳克 MONARCH

2 轿厢指令板 Car instruction sheet 苏州默纳克 MONARCH

3 轿厢显示电路板 Car show circuit board 苏州默纳克 MONARCH

4 操纵盘 Control plate 苏州默纳克 MONARCH

5 召唤显示电路板 Call display circuit board 苏州默纳克MONARCH

六 控制柜接触器 Contactor control cabinet

1 门锁接触器Lock contactor 日本三菱 MITSUBISHI

2 抱闸接触器 Brake contactor 日本三菱 MITSUBISHI

3 安全输入接触器 Input Contactor 日本三菱 MITSUBISHI

4 输出接触器 Output contactor 日本三菱 MITSUBISHI

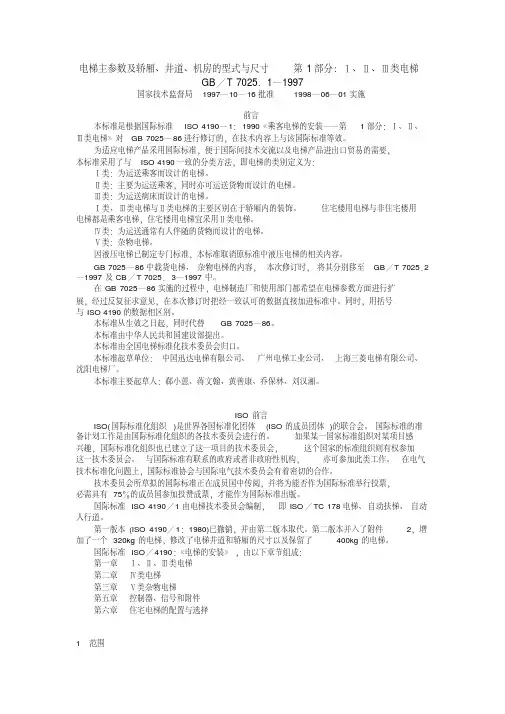

电梯主参数及轿厢、井道、机房的型式与尺寸第1部分：Ⅰ、Ⅱ、Ⅲ类电梯

GB／T7025．1—1997

国家技术监督局1997—10—16批准1998—06—01实施

前言本标准是根据国际标准ISO4190—1：1990《乘客电梯的安装——第1部分：Ⅰ、Ⅱ、

Ⅲ类电梯》对GB7025—86进行修订的，在技术内容上与该国际标准等效。为适应电梯产品采用国际标准，便于国际间技术交流以及电梯产品进出口贸易的需要，

本标准采用了与ISO4190一致的分类方法，即电梯的类别定义为：Ⅰ类：为运送乘客而设计的电梯。

Ⅱ类：主要为运送乘客，同时亦可运送货物而设计的电梯。Ⅲ类：为运送病床而设计的电梯。

Ⅰ类、Ⅲ类电梯与Ⅱ类电梯的主要区别在于轿厢内的装饰。住宅楼用电梯与非住宅楼用电梯都是乘客电梯，住宅楼用电梯宜采用Ⅱ类电梯。

Ⅳ类：为运送通常有人伴随的货物而设计的电梯。

Ⅴ类：杂物电梯。

因液压电梯已制定专门标准，本标准取消原标准中液压电梯的相关内容。

GB7025—86中载货电梯、杂物电梯的内容，本次修订时，将其分别移至GB／T7025．2—1997及CB／T7025．3—1997中。在GB7025—86实施的过程中，电梯制造厂和使用部门都希望在电梯参数方面进行扩

展，经过反复征求意见，在本次修订时把经一致认可的数据直接加进标准中。同时，用括号与ISO4190的数据相区别。

本标准从生效之日起，同时代替GB7025—86。

本标准由中华人民共和国建设部提出。

本标准由全国电梯标准化技术委员会归口。

本标准起草单位：中国迅达电梯有限公司、广州电梯工业公司、上海三菱电梯有限公司、沈阳电梯厂。

本标准主要起草人：郗小蕙、蒋文翰、黄善康、乔保林、刘汉湘。

ISO前言

ISO(国际标准化组织)是世界各国标准化团体(ISO的成员团体)的联合会。国际标准的准备计划工作是由国际标准化组织的各技术委员会进行的。如果某一国家标准组织对某项目感

兴趣，国际标准化组织也已建立了这一项目的技术委员会，这个国家的标准组织则有权参加这一技术委员会。与国际标准有联系的政府或者非政府性机构，亦可参加此类工作。在电气

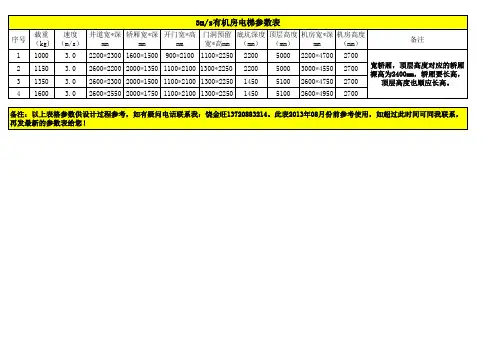

序号载重（kg)速度（m/s）井道宽*深mm轿厢宽*深mm开门宽*高mm门洞预留宽*高mm底坑深度（mm）顶层高度（mm）机房宽*深mm机房高度（mm）备注

110003.02200*23001600*1500900*21001100*2250220050002200*47002700

211503.02600*22002000*13501100*21001300*2250220050003000*45502700

313503.02600*23002000*15001100*21001300*2250145051002600*47502700416003.02600*25502000*17501100*21001300*2250145051002600*495027003m/s有机房电梯参数表

备注：以上表格参数供设计过程参考，如有疑问电话联系我：饶金旺13720883214。此表2013年08月份前参考使用，如超过此时间可同我联系，再发最新的参数表给您！宽轿厢，顶层高度对应的轿厢裸高为2400mm，轿厢要长高，顶层高度也顺应长高。

精品文档

可编辑 医院医用电梯尺寸大全

医院医用电梯尺寸大全-摘自国家标准：GB7025-86

一、医务人员用梯2400X2400，也是物流梯，尺寸小了点，没办法>,供病人使用的电梯和污物梯，采用“病床梯',3300X2700

1、轿厢尺寸：1400（宽）X2400（长）X2300（高）；井道尺寸：2400X3000X2300

2、轿厢尺寸：1500（宽）X2700（长）X2300（高）；井道尺寸：2400X3300X2300

3、轿厢尺寸：1800（宽）X2700（长）X2300（高）；井道尺寸：2700X3300X2300

二、医院医用电梯一般要求参数如下：

1、医用电梯主要规格要求参数表：

产品名称 医用电梯 控制方式 微机变频变压调速控制

规格型号 机房类型 小机房

曳引机的驱动方式 VVVF驱动 曳引机类型 永磁同步

载 重 1600kg 速 度 1.5m/s

井道尺寸 见技术参数表 轿厢尺寸 1400mm×2400mm

（宽×深）

层/站/门 11层/11站/11门 开门尺寸 1200mm×2100mm

（宽×高） 精品文档

可编辑 开门方式 中分

电源要求 动力 AC380V/50Hz

照明 AC220V/50Hz

楼层显示 -1、1、2、3、4、5、6、7、8、9、10

平层精度指标 ≤±3mm

加速度变化率指标 符合国标GB7588-2003

起止动加速度指标 ≤1.5m/s² ≥0.5m/s²

水平振动加速度指标 ≤100mm/s²

垂直振动加速度指标 ≤120mm/s²

通信联络方式 五方对讲通话

故障率 起制动运行6000次，故障次数不超过2次

称重装置的类型、精度 电子传感式称重装置，精度1%

噪音指标 轿厢≤50 dB (A)，开关门≤55 dB (A)，机房≤75

dB (A)

导轨 T型导轨

2、医院医用电梯装潢要求 精品文档

可编辑 轿

厢 轿门 发纹不锈钢
