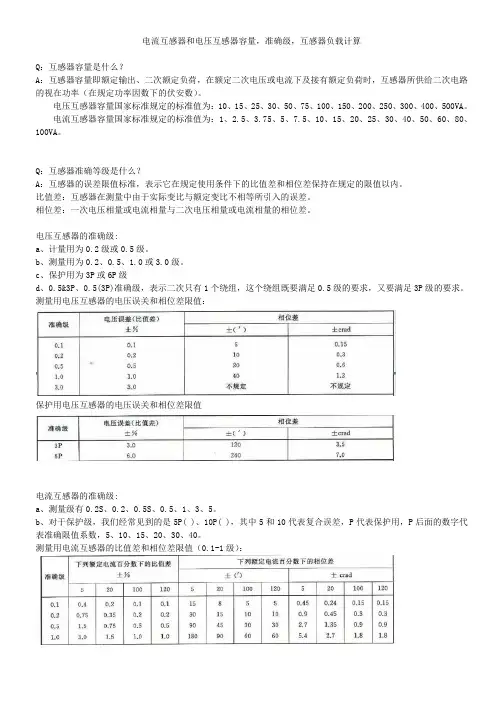

电流互感器和电压互感器容量，准确级，互感器负载计算
Q：互感器容量是什么？
A：互感器容量即额定输出、二次额定负荷，在额定二次电压或电流下及接有额定负荷时，互感器所供给二次电路的视在功率（在规定功率因数下的伏安数）。
电压互感器容量国家标准规定的标准值为：10、15、25、30、50、75、100、150、200、250、300、400、500VA。
电流互感器容量国家标准规定的标准值为：1、2.5、3.75、5、7.5、10、15、20、25、30、40、50、60、80、100VA。
Q：互感器准确等级是什么？
A：互感器的误差限值标准，表示它在规定使用条件下的比值差和相位差保持在规定的限值以内。
比值差：互感器在测量中由于实际变比与额定变比不相等所引入的误差。
相位差：一次电压相量或电流相量与二次电压相量或电流相量的相位差。
电压互感器的准确级:
a、计量用为0.2级或0.5级。
b、测量用为0.2、0.5、1.0或3.0级。
c、保护用为3P或6P级
d、0.5&3P、0.5(3P)准确级，表示二次只有1个绕组，这个绕组既要满足0.5级的要求，又要满足3P级的要求。
测量用电压互感器的电压误关和相位差限值：
保护用电压互感器的电压误关和相位差限值
电流互感器的准确级:
a、测量级有0.2S、0.2、0.5S、0.5、1、3、5。
b、对于保护级，我们经常见到的是5P( )、10P( )，其中5和10代表复合误差，P代表保护用，P后面的数字代表准确限值系数，5、10、15、20、30、40。
测量用电流互感器的比值差和相位差限值（0.1-1级）：
保护用P级和PR级保护用电流互感器的误差限值：
Q：互感器负载如何计算？
A：
（1）电压互感器负载计算：
因电压互感器二次负载，一般仅考虑所计表计电压回路的总阻抗，导线电阻及接触电阻相对于表计阻抗常可以忽略，故各相电压互感器额定二次容量，可根据本计量点各相所接电能表电压回路的总功耗，来确定电压互感器所接的实际二次负载。电压互感器的实际二次负载S2u= Sb, Sb——表计及保护装置的电压回路功耗。
35kV电压互感器技术规范
工程 35kV电压互感器技术规范书
1 总则
本设备技术规范书适用于35kV电磁式电压互感器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求
需方在本规范书中提出的最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务
如果供方没有以书面形式对本规范书的条款逐条提出异议，则意味着供方提供的设备完全满足本规范书的要求如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述
本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力
供方须执行现行国家标准和行业标准应遵循的主要现行标准如下下列标准所包含的条文，通过在本技术规范书引用而构成的为本技术规范的条文本技术规范出版时，的示版本均为有效所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性有矛盾时，按现行的技术要求较高的标准执行
GB- GB- DL/T - GB/T- GB GB GB GB GB- JB/T-
高压输变电设备和绝缘配合 电压互感器
保护用电流互感器暂态特性技术要求 电力用电压互感器订货技术条件 高电压电力设备外绝缘污秽等级 电力变压器 第1部分 总则 电力变压器 第2部分 温升
电力变压器 第3部分 绝缘水平和绝缘试验 电力变压器 第57部分 承受短路的能力
电气装置安装工程电气设备交接试验标准 电压互感器试验导则
1
工程 35kV电压互感器技术规范书 本设备技术规范书未尽事宜，由需供双方协商确定
白银市白银区人民政府10/0.4KV箱变工程
技术规范书
白银电力设计(所)有限责任公司
二零一零年九月 白银市白银区人民政府10/0.4KV箱变工程 技术规范书
2 供货需求一览表1：（买方填写）
设备名称：ZBW1型组合式1250KVA箱式变电站
变压器型号：S11-M-1250KVA10/0.4KV Dyn11
序号 开关柜名称 开关柜型号 柜体规格
（宽*深*高）mm 单位 数量 主设备名称 设备型号 单位 数量
1 10KV主供
电源进线+PT柜 HXGN17-12
-08改 800*95*2200 面 1 隔离开关 GN30-12-630-20 台 1
真空断路器 ZN28-12/630-20KA
操作电源AC220V 台 1
电压互感器 JDZ-10 10/0.1KV
0.5级 个 2
电流互感器 LZZBJ9-10 200/5A
0.5/10P10 个 2
熔断器 RN2-10/0.5A 个 3
微机综保装置 RD200F 台 1
2 10kV备供电源进线＋PT柜 HXGN14-12 1000*1000*2300 面 1 隔离开关 GN30-12/630-20 台 1
真空断路器 ZN 8-12-630-20KA
操作电源AC220V 台 1
电压互感器 JDZ-10 10/0.1KV
0.5级 500VA 个 2
电流互感器 LZZBJ9-10 200/5A
0.5/10P10 个 2
熔断器 RN2-10/0.5A 个 3
微机综保装置 RD200F 台 1
3 1#、2#变压器受电柜 HXGN14-12 10100*1000*2300 面 2 隔离开关 GN30-12/630-20 台 2
真空断路器 ZN28-12/630-20KA
操作电源AC220V 台 2
电流互感器 LZZBJ9-10 100/5A
互感器相关标准
互感器在电力系统中扮演着关键的角色，用于测量电流和电压，监测电力系统的运行状况。为确保互感器的可靠性和准确性，国际上制定了一系列相关标准。本文将深入探讨互感器相关的标准，包括其定义、分类、性能要求以及在电力系统中的应用。
一、引言
互感器，又称变压器，是电力系统中用于测量电流和电压的关键设备。为了确保互感器的性能和可靠性，国际上建立了一系列标准，以规范其设计、制造和测试。
二、互感器相关标准的分类
IEC标准： 国际电工委员会（IEC）制定的标准是全球范围内互感器行业的主要标准。IEC 61869
系列标准涵盖了互感器的各个方面，包括规格、性能要求、试验方法等。
IEEE标准： 美国电气和电子工程师协会（IEEE）发布的标准也在互感器领域具有重要地位。IEEE C57.13 等标准涵盖了电流互感器和电压互感器的要求。
三、互感器标准的主要内容
规格和分类： 标准定义了不同类型的互感器，包括电流互感器和电压互感器。规定了互感器的参数范围、额定电压、额定电流等。
性能要求： 包括额定负荷、准确度、相位差、频率响应等性能指标的要求。这些指标直接影响互感器在电力系统中的测量准确性。
试验方法： 标准规定了互感器的各种试验方法，包括常规试验、特殊试验和类型试验。这些试验用于验证互感器的性能和耐受能力。
四、互感器在电力系统中的应用
电流测量： 互感器用于测量电流，提供电力系统中各个部分的电流信息。这对于电流的监测、故障检测和保护至关重要。
电压测量： 电压互感器用于提供系统中各个节点的电压信息。这对于电压控制、调整和保护同样至关重要。
保护装置： 互感器的输出信号常用于保护设备，如继电器和断路器，以便在系统中出现故障时快速切除受影响的部分。
五、未来发展趋势
数字化技术： 随着电力系统的数字化转型，未来互感器将更多地采用数字化技术，提高数据传输的精确性和效率。
智能化互感器： 互感器将更多地集成智能化功能，例如远程监测、自诊断和自修复，提高电力系统的智能化水平。
