封装技术及分类

LGA是封装技术

所谓“封装技术”是一种将集成电路用绝缘的塑料或陶瓷材料打包的技术。LGA775是INTEL新一代的核心封装技术。LGA全称是Land Grid Array，直译过来就是栅格阵列封装，与英特尔处理器之前的封装技术Socket 478相对应，它也被称为Socket T。说它是“跨越性的技术革命”，主要在于它用金属触点式封装取代了以往的针状插脚。而LGA775，顾名思义，就是有775个触点。

以CPU为例，我们实际看到的体积和外观并不是真正的CPU内核的大小和面貌，而是CPU内核等元件经过封装后的产品。

封装对于芯片来说是必须的，也是至关重要的。因为芯片必须与外界隔离，以防止空气中的杂质对芯片电路的腐蚀而造成电气性能下降。另一方面，封装后的芯片也更便于安装和运输。由于封装技术的好坏还直接影响到芯片自身性能的发挥和与之连接的PCB（印制电路板）的设计和制造，因此它是至关重要的。封装也可以说是指安装半导体集成电路芯片用的外壳，它不仅起着安放、固定、密封、保护芯片和增强导热性能的作用，而且还是沟通芯片内部世界与外部电路的桥梁——芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件建立连接。因此，对于很多集成电路产品而言，封装技术都是非常关键的一环。

目前采用的CPU封装多是用绝缘的塑料或陶瓷材料包装起来，能起着密封和提高芯片电热性能的作用。由于现在处理器芯片的内频越来越高，功能越来越强，引脚数越来越多，封装的外形也不断在改变。封装时主要考虑的因素：

芯片面积与封装面积之比为提高封装效率，尽量接近1：1

引脚要尽量短以减少延迟，引脚间的距离尽量远，以保证互不干扰，提高性能

基于散热的要求，封装越薄越好

作为计算机的重要组成部分，CPU的性能直接影响计算机的整体性能。而CPU制造工艺的最后一步也是最关键一步就是CPU的封装技术，采用不同封装技术的CPU，在性能上存在较大差距。只有高品质的封装技术才能生产出完美的CPU产品。

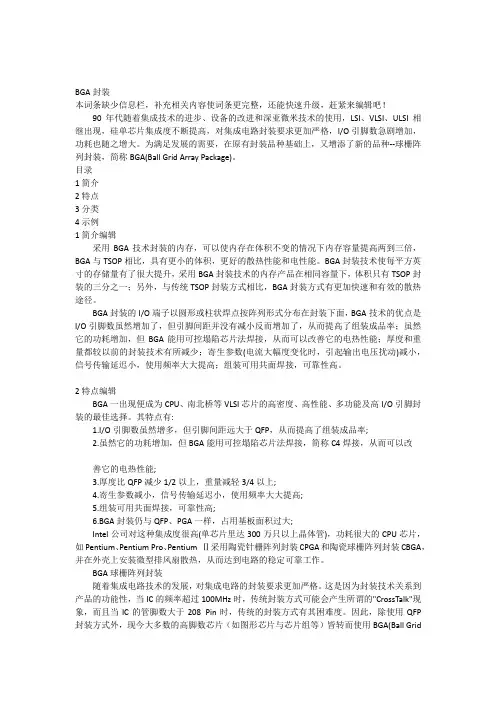

BGA封装

本词条缺少信息栏，补充相关内容使词条更完整，还能快速升级，赶紧来编辑吧！

90年代随着集成技术的进步、设备的改进和深亚微米技术的使用，LSI、VLSI、ULSI相继出现，硅单芯片集成度不断提高，对集成电路封装要求更加严格，I/O引脚数急剧增加，功耗也随之增大。为满足发展的需要，在原有封装品种基础上，又增添了新的品种--球栅阵列封装，简称BGA(Ball Grid Array Package)。

目录

1简介

2特点

3分类

4示例

1简介编辑

采用BGA技术封装的内存，可以使内存在体积不变的情况下内存容量提高两到三倍，BGA与TSOP相比，具有更小的体积，更好的散热性能和电性能。BGA封装技术使每平方英寸的存储量有了很大提升，采用BGA封装技术的内存产品在相同容量下，体积只有TSOP封装的三分之一；另外，与传统TSOP封装方式相比，BGA封装方式有更加快速和有效的散热途径。

BGA封装的I/O端子以圆形或柱状焊点按阵列形式分布在封装下面，BGA技术的优点是I/O引脚数虽然增加了，但引脚间距并没有减小反而增加了，从而提高了组装成品率；虽然它的功耗增加，但BGA能用可控塌陷芯片法焊接，从而可以改善它的电热性能；厚度和重量都较以前的封装技术有所减少；寄生参数(电流大幅度变化时，引起输出电压扰动)减小，信号传输延迟小，使用频率大大提高；组装可用共面焊接，可靠性高。

2特点编辑

BGA一出现便成为CPU、南北桥等VLSI芯片的高密度、高性能、多功能及高I/O引脚封装的最佳选择。其特点有:

1.I/O引脚数虽然增多，但引脚间距远大于QFP，从而提高了组装成品率;

2.虽然它的功耗增加，但BGA能用可控塌陷芯片法焊接，简称C4焊接，从而可以改

善它的电热性能;

3.厚度比QFP减少1/2以上，重量减轻3/4以上;

4.寄生参数减小，信号传输延迟小，使用频率大大提高;

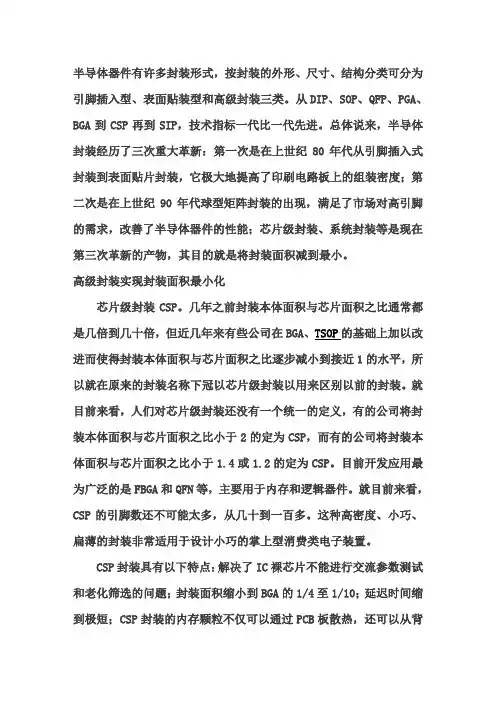

半导体器件有许多封装形式，按封装的外形、尺寸、结构分类可分为引脚插入型、表面贴装型和高级封装三类。从DIP、SOP、QFP、PGA、BGA到CSP再到SIP，技术指标一代比一代先进。总体说来，半导体封装经历了三次重大革新：第一次是在上世纪80年代从引脚插入式封装到表面贴片封装，它极大地提高了印刷电路板上的组装密度；第二次是在上世纪90年代球型矩阵封装的出现，满足了市场对高引脚的需求，改善了半导体器件的性能；芯片级封装、系统封装等是现在第三次革新的产物，其目的就是将封装面积减到最小。

高级封装实现封装面积最小化

芯片级封装CSP。几年之前封装本体面积与芯片面积之比通常都是几倍到几十倍，但近几年来有些公司在BGA、TSOP的基础上加以改进而使得封装本体面积与芯片面积之比逐步减小到接近1的水平，所以就在原来的封装名称下冠以芯片级封装以用来区别以前的封装。就目前来看，人们对芯片级封装还没有一个统一的定义，有的公司将封装本体面积与芯片面积之比小于2的定为CSP，而有的公司将封装本体面积与芯片面积之比小于1.4或1.2的定为CSP。目前开发应用最为广泛的是FBGA和QFN等，主要用于内存和逻辑器件。就目前来看，CSP的引脚数还不可能太多，从几十到一百多。这种高密度、小巧、扁薄的封装非常适用于设计小巧的掌上型消费类电子装置。

CSP封装具有以下特点：解决了IC裸芯片不能进行交流参数测试和老化筛选的问题；封装面积缩小到BGA的1/4至1/10；延迟时间缩到极短；CSP封装的内存颗粒不仅可以通过PCB板散热，还可以从背面散热，且散热效率良好。就封装形式而言，它属于已有封装形式的派生品，因此可直接按照现有封装形式分为四类：框架封装形式、硬质基板封装形式、软质基板封装形式和芯片级封装。

多芯片模块MCM。20世纪80年代初发源于美国，为解决单一芯片封装集成度低和功能不够完善的问题，把多个高集成度、高性能、高可靠性的芯片，在高密度多层互联基板上组成多种多样的电子模块系统，从而出现多芯片模块系统。它是把多块裸露的IC芯片安装在一块多层高密度互连衬底上，并组装在同一个封装中。它和CSP封装一样属于已有封装形式的派生品。

功率模块封装类型

一、功率模块概述

功率模块是电子设备中的一种重要部件，主要负责电能的转换、控制和调节。它广泛应用于各种电子产品，如家电、通信设备、电动汽车等领域。功率模块的封装类型对其性能、可靠性以及应用领域具有显著影响。

二、功率模块封装类型的分类

1.传统封装类型

传统封装类型主要包括TO（Transistor Outline）系列、DIP（Dual In-line Package）系列、SMD（Surface Mount Device）系列等。这些封装类型在功率模块的制造和使用过程中，具有良好的稳定性和可靠性。

2.先进封装类型

先进封装类型主要包括BGA（Ball Grid Array）系列、LGA（Land Grid

Array）系列、CSP（Chip Scale Package）系列等。这些封装类型具有更高的集成度、更小的体积、更好的散热性能和更高的可靠性。

三、各类封装类型特点及应用

1.传统封装类型特点及应用

传统封装类型的功率模块具有较高的稳定性和可靠性，适用于对成本和性能要求较低的场合。例如，在家电领域，传统封装类型的功率模块得到了广泛应用。

2.先进封装类型特点及应用

先进封装类型的功率模块具有更高的集成度、更小的体积、更好的散热性能和更高的可靠性。因此，它们广泛应用于通信设备、电动汽车等对性能和可靠性要求较高的领域。

四、我国功率模块封装产业现状与发展趋势

近年来，我国功率模块封装产业取得了长足的发展。在技术创新、产能扩张、市场份额等方面取得了显著成果。随着我国电子产品市场的不断壮大，功率模块封装产业将继续保持稳定增长态势。此外，新型封装技术的研究和应用也将成为产业发展的热点。

五、选择适合的功率模块封装类型的注意事项

1.性能要求：根据电子设备的性能需求，选择具有相应性能的封装类型。

2.成本考虑：在满足性能要求的基础上，综合考虑成本因素，选择性价比较高的封装类型。
