热电偶校验报告

热电偶实验报告

引言

热电偶是一种常见的温度测量仪器，利用热电效应测量物体的温度。本次实验旨在通过热电偶测量不同温度下的热电势，进一步了解热电偶的原理和特性。

一、实验原理

热电偶基于热电效应，即在两种不同材料的接触处，由于温度差异而产生的电压。通常热电偶由两种不同金属的合金组成，两端形成接触点。当一个接点被加热，另一个接点处于常温状态，则两个接点之间会产生一定的电势差。

二、实验材料

本次实验使用的热电偶为常见的铁-铜热电偶，选用的金属合金分别是铁和铜的合金。因为铁和铜的合金对于温度变化有较大的响应，故常被用于温度测量。

三、实验步骤 1.将热电偶的铁合金端片固定于一个恒温器中，并通过电炉使其升温，同时将铜端片悬空。

2.使用万用表测量铁合金端片与铜端片之间的电势差。

3.依次升高恒温器的温度，并记录相应的电势差。

4.完成测量后，将数据整理并绘制电势差随温度变化的曲线。

四、实验结果

通过实验测量，我们得到了热电势随温度变化的曲线图。曲线呈现出一定的线性关系，即温度越高，热电势越大。这与热电效应的原理相符合。同时，根据实验数据我们还可以计算出热电偶的灵敏度，即单位温度差引起的热电势变化。

五、实验分析

1.热电势与温度的线性关系说明了热电偶测温的可靠性。热电偶可用于不同温度范围内的精确测量。

2.热电势的大小与所选金属合金的特性有关。不同金属合金对温度响应的灵敏度不同，需要根据实际应用场景进行选择。

3.热电偶在实际应用中需要注意保护措施。因为长期高温作用可能导致铁合金端片的氧化，从而影响测量精度。 4.实验中我们只使用了铁-铜热电偶，但实际上还有其他种类的热电偶，如铬-铜、铬-铓等。不同热电偶适用于不同温度范围和环境条件，需要根据实际需求进行选择。

六、实验总结

热电偶是一种常见且可靠的温度测量仪器。通过本次实验，我们深入了解了热电偶的原理和特性，并通过实验数据对其性能进行了评估。在实际应用中，我们应根据具体需求选择合适的热电偶，并注意使用和保养的细节。

实验名称：热电偶定标实验

实验目的：通过实验对热电偶进行定标，使其能够准确测量温度。

实验原理：热电偶是一种利用热电效应测量温度的仪器。热电偶由两种不同的金属条和一个热电解析器组成，在这两种金属条的接触处产生电动势，可以通过测量电动势的大小来确定温度。

实验仪器：热电偶、加热器、温度计、数字万用表。

实验步骤：

将热电偶接入数字万用表，将加热器放入水中加热。

逐渐加热水，记录下热电偶和温度计测量的温度值。

当水的温度达到100°C时，停止加热，记录下热电偶和温度计测量的温度值。

重复步骤2~3，记录多组温度数据。

计算热电偶和温度计测量的温度值之差，并计算出热电偶的修正系数。

将修正系数带入公式计算出热电偶的标准温度值。

实验结果：

通过实验，我们计算出了热电偶的修正系数为1.02，并计算出了热电偶的标准温度值。我们可以使用这个修正系数来纠正热电偶测量的温度值，使其更加准确。

实验结论：

通过实验，我们成功地对热电偶进行了定标，使其能够准确测量温度。

实验建议：

在进行热电偶定标实验时，应注意控制水的加热速度，避免水温过快升高。同时，应确保热电偶和温度计的接触良好，以保证测量结果的准确性。

陕西XXXX技术有限公司

廉金属热电偶

检定/校准结果测量不确定度评定报告

编制：

审核：

批准：

2020年06月06日

检定/校准结果测量不确定度评定报告

一、概述

1、预评估对象：E型热电偶， 10#（西安天虹仪表)

2、校准方法：JJF 1637-2017《廉金属热电偶》

3、校准项目：示值误差

4、校准环境：温度20℃；湿度52%RH

5、校准用计量标准器：二等标准铂电阻温度计

二 测量结果不确定的评定

1、校准方法及原理

按JJF1637-2017《廉金属热电偶校准规范》要求，按直接测量法进行测量。 被测对象为Ⅱ级E型热电偶，其最大允许误差±2.5℃。

2、 数学模型

补被被被）（eStdtdWWWetentttn)(

其中：tpttRRW

式中： nt 被校点的温度点，℃；

tW 温度t时的电阻比；

tR 标准温度计在温度t时测得的电阻值的平均值，Ω；

tpR 标准温度计在水三相点的温度值，Ω；

tnW、tntdtdW)( 标准温度计分度表给出的温度对应的电阻比和电阻比随温度的变化率，℃-1；

)(te被 被校热电偶在某校准点的热电动势值，mV；

被e 被校热电偶在某校准点附近，测得的电动势算术平均值，mV；

补e 补偿导线修正值，mV。

3、标准不确定度分量 3.1被校热电偶重复测量引入标准不确定度评定1u

在100℃点进行连续10次测量，得到如下结果：6.356mV、6.359mV、6.326mV、6.329mV、6.246mV、6.329mV、6.296mV、6.352mV、6.351mV、6.326mV。其标准偏差计算如下：

mVnxxsiir0343.01)(1012

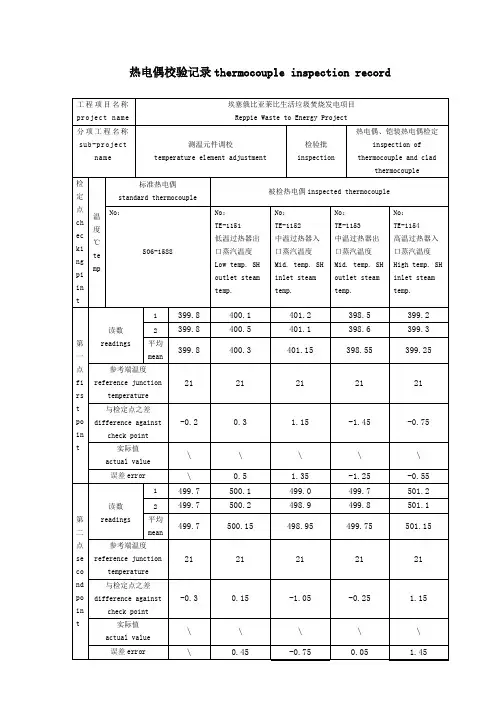

热电偶校验记录thermocouple inspection record

工程项目名称project name 埃塞俄比亚莱比生活垃圾焚烧发电项目

Reppie Waste to Energy Project

分项工程名称sub-project

name

测温元件调校

temperature element adjustment

检验批inspection 热电偶、铠装热电偶检定inspection of

thermocouple and clad

thermocouple

检定点checking

piint 温度℃temp 标准热电偶

standard thermocouple 被检热电偶inspected thermocouple

No：

S06-1588 No：

TE-1151

低温过热器出口蒸汽温度

Low temp. SH

outlet steam

temp. No：

TE-1152

中温过热器入口蒸汽温度Mid. temp. SH

inlet steam

temp. No：

TE-1153

中温过热器出口蒸汽温度

Mid. temp. SH

outlet steam

temp. No：

TE-1154

高温过热器入口蒸汽温度High temp. SH

inlet steam

temp.

第

一

点first

point 读数readings 1 399.8 400.1 401.2 398.5 399.2

2 399.8 400.5 401.1 398.6 399.3

平均mean 399.8 400.3 401.15 398.55 399.25

参考端温度reference junction

temperature 21 21 21 21 21

与检定点之差difference against

check point -0.2 0.3 1.15 -1.45 -0.75

实际值
