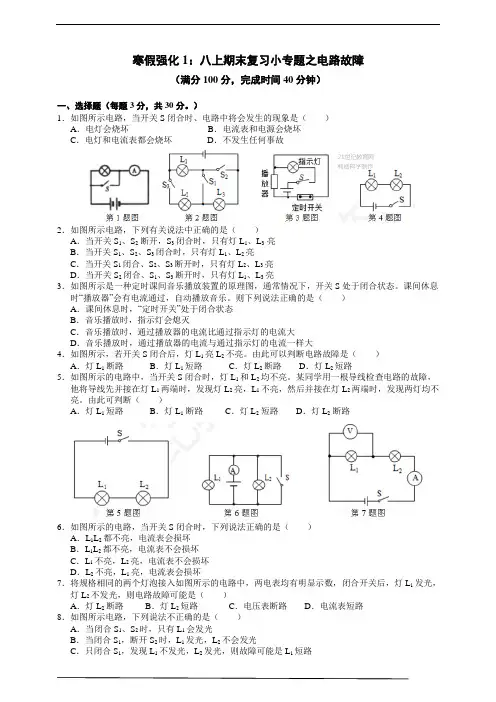

电路故障判断题

第1页（共7页）

1. 在如图1所示的电路中，电源电压保持不变。当电键S闭合后，电路正常工作,

会儿后灯L熄灭，电压表V的示数发生变化。若电路故障只发生在电阻R或小灯L上，则

故障是

A. 当电压表V的示数变大时，一定是小灯L断路

B. 当电压表V的示数变大时，一定是电阻R断路

C. 当电压表V的示数变小时，一定是小灯L短路

D. 当电压表V的示数变小时，一定是电阻R短路

2. 在图2所示的电路中，电源电压保持不变。当电键S闭合后，电压表V的示数始终

为电源电压。若电路中只有一处故障，且只发生在电阻R或灯泡L处，则在下列方法中,

不能直接判断出故障的是

A在电路中串联一个完好的电流表。

B用一个完好的电流表替换灯泡L。

C用一个完好的小灯泡替换灯泡L。

D用一根完好的导线替换灯泡L。

3.如图3所示，电源电压保持不变，当电键S闭合后，发现灯不发光。已知电路中只有一处故障，且只发生在L或R上，则

A. 用电压表并联在L两端，发现电压表无示数，故障一定是L短路

B. 用电压表并联在L两端，发现电压表有示数，故障一定是L断路

C. 用电压表并联在R两端，发现电压表无示数，故障一定是R短路

D. 用电压表并联在R两端，发现电压表有示数，故障一定是R断路

L-——Fq

LR

TiA一

图4 L 第2页（共7页）

4. 如图4所示的电路，电源电压恒定不变，闭合电键S发现小灯L不亮，若电路中只有

一处故障，且只发生在灯L或电阻R上,为检测故障所在，下列做法和判断正确的是（）

A. 用电压表并在灯L两端，电压表无示数，则灯L一定短路

B. 用电压表并在电阻R两端，电压表无示数，则电阻R可能短路

C. 用一个检测小灯U并联在电阻R两端，若灯U亮，则灯L一定短路

D. 用一个检测小灯L'并联在电阻R两端，若灯L'不亮，则灯L一定断路 第3页（共7页） 5. 在图5所示的电路中，电源电压保持不变。闭合电键S,电路正常工作。一段时间

后，三个电表中只有一个电表的示数变大。若电路中只有一处故障，且只发生在电阻R］或

R2处，则下列判断中正确的是

A若电压表V］示数变大，则电阻R1短路。

B若电压表V］示数变大，则电阻R2短路。

C若电压表V2示数变大，则电阻R1断路。

D若电压表V2示数变大，则电阻R2断路。

6. 如图6所示的电路中，闭合电键S,灯L亮，一段时间后灯L熄灭。已知电路中只

有一处故障，且只发生在灯L或电阻R上，则下列判断正确的是（）

A将电流表串联在电路中，若电流表无示数，则一定是灯L断路。

B将电流表串联在电路中，若电流表有示数，则一定是灯L短路。

C将电压表并联在灯L两端，若电压表有示数，则一定是电阻R短路。

D将电压表并联在灯L两端，若电压表无示数，则一定是电阻R断路。

7. 如图7是小文同学研究串联电路中电流、电压特点的实物连接图，当电键闭合时，

灯L］亮，灯L2不亮，电流表有示数电压表无示数。则故障原因可能是（）

AL1断路BL］短路CL2断路DL2短路

8. 在图8所示的电路中，电源电压保持不变。闭合电键S,电路正常工作，一段时间后，灯熄灭，且只有一只电表的示数变大。若电路中只发生一处故障，且只发生在灯L或电阻R上，将两个用电器位置对换后，下列判断正确的是 第4页（共7页）

A两电表的指针均无偏转，则L短路。

B两电表的指针均无偏转，则R短路。

C两电表的指针均发生偏转，则L短路。

D两电表的指针均发生偏转，则R短路。 图8 第5页（共7页）

A

B

C

D

12. 电流表电压表指针位置发生变电压表指针位置发生变电流表灯L短路。

电阻R断路。

电阻R短路。

灯L断路。

在图12所示的电路中，电源电压保持不变。闭合电键S,电路正常工作。一段时间后, 9. 如图9所示的电路，闭合电键S,发现灯不亮。若故障只发生在电阻R或灯L上,

则用电压表对电路进行检查，下列分析正确的是（）

A电压表接ab时，闭合电键S,若电压表有示数，说明灯L断路。

B电压表接cd时，闭合电键S,若电压表没有示数，说明R短路。

C电压表接bd时，闭合电键S,若电压表没有示数，说明电阻R断路。

D电压表接ac时，闭合电键S,若电压表有示数，说明灯L短路。

——©——

S

图10

10. 在图10所示的电路中，电源电压不变，闭合电键S,电路正常工作。一段时间后,灯熄灭，且只有一只电表示数变大，若灯和电阻只有一处发生故障，则（）

A. 电流表示数变大，小灯L可能断路B.电流表示数变大，电阻R可能短路

C.电压表示数变大，小灯L可能短路D.电压表示数变大，电阻R一定断路

11.如图11所示的电路，电源电压保持不变，电键S闭合时，发现只有一个电表的指

针位置发生变化，且灯L不亮，电路中的电阻R或灯L有一个出现了故障，则可能是（）

发现三个电表中只有一个电表的示数发生了变化。若电路故障只发生在灯L1或L2上,则（

A电流表A1与电流表A2示数的差值可能不变。B电压表V与电流表A1示数的比值一定不变。C电流表A1的示数可能发生了变化。

D电流表A2的示数一定发生了变化。 图9 第6页（共7页）

序号 故障情况 电压表示数 电流表示数

1 无 3

2 R2短路 0 0.3

3 R1短路

4 R2断路

5 R1断路

A、电流表烧坏 B、电压表烧坏

压表示数变大，贝y：（

A、灯L可能变亮

C、电阻R可能断路 ）

B、灯L亮度可能不变

D、电阻R可能短路

19、在图所示的电路中，电源电压保持不变。闭合开关S后，电路正13、如图所示的电路，电源电压不变，定值电阻R2阻值相等，所有电路元件中，除叫或R2二者之一可能有故障外，其余均完好，请填写表格中的所有空项。1

14、在伏安法测电阻的实验中，按照图的电路连接好，闭合开关，安培表指针不偏转，伏特表几乎为电源电压，贝y电路中有可能是：（）r~w~11—I1~

A、叫短路；B、叫断路；@

C、安培表断路；D、伏特表断路。

15、如图所示，是某同学用伏安法测电阻的实验装置，若将V表和A表互换，当开关S闭合

后，将发生的情况是（）

A、两表指针有明显偏转

B、两表指针几乎不动

C、电流表指针有明显偏转，电压表指针几乎不动

D、电压表指针有明显偏转，电流表指针几乎不动16、如图所示，某同学用伏安法测功率时，将电流表并联、电压表串联了，下列说法正确的

是（）

C、两表都烧坏D、灯泡不亮

17、在电学实验中常遇到断路，一般用电压表来检测，某同学连接如图所示的电路，开关闭合后电灯不亮，电流表的示数为零，此时，用电压表测得a、b间和b、c间的电压均为零,而a、d和b、d间的电压均不为零，这说明（）

A、电源接线柱接触不良B、开关的触片或接线柱接触不良

C、电流表的接线柱接触不良D、灯泡灯丝断了或灯座接触不良

18、如右图所示电路中，电源电压恒定不变，电路工作正常，一段时间后，发现其中一个电

第7页（共7页）

作。过了一会儿，电流表的示数变大，且电压表与电流表示数的比值（）电阻R断路，灯L变暗。电阻R短路，灯L变亮。灯L断路，电压表的示数变小。灯L短路，电压表的示数变大。 则下列判断中正确的

A、

B、

C、

20、在图所示的电路中，电源电压保持不变。闭合开关S后, 第8页（共7页）

小灯亮度明显变亮，而电压表与电流表示数的比值不变，则下列判断中正确的是（）

A、电阻R断路，电流表示数变小。

B、电阻R短路，电压表示数变小。

C、电阻R断路，电流表示数变大。

D、电阻R短路，电压表示数变大。 21、在图示电路中，电源电压不变。闭合开关K后，灯L1和L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能（

）

A、灯L1短路B、灯L2短路

C、灯L；断路D、灯L：断路

22、如图电路，闭合开关，将滑动变阻器的滑片从中点c移动到b端的过程中，几乎观察不到电压表示数的变化，指针始终指在一个较大的数值上，这可能（）

A、电阻R太大

B、R与变阻器的阻值相当

C、电阻R太小

D、变阻器被短路

23、在图所示的电路中，电源电压不变。闭合开关K后，灯.、L2都发光，一段时间后，其

中的一盏灯突然变而电压表V］的示数变小，电压表v2的示数变大，则产生这一现象的

原因是人、灯.断路。C、灯L；断路。 B、灯L］短路。

D、灯L2短路。

24、在图所示的电路中，当开关K闭合时，灯L「L2均不亮。某同学用一根导线去查找电路的故障。他将导线先并接在灯L］两端时发现灯L2亮，灯L］不亮，然后并接在灯L2两端时发

现两灯均不亮。由此可以判断（）

A、灯L1断路。B、灯L］短路。

C、灯L?断路。D、灯L?短路。

25、在图所示的电路中，电源电压为6伏。当开关K闭合时，只有一只灯泡发光，且电压表

V的示数为6伏。产生这一现象的原因可能是（）

A、灯L短路。B、灯L?短路。

C、灯L；断路。D、灯L：断路。

26、某同学连接电路如图所示，闭合开关，发现灯不亮，为检查电路故障，他用电压表进行

测量，结果U=3V，U=0，U=0，U=3V，此电路故障可能是（

AFBDABDF

A、开关接触不良。B、电灯灯丝断了。

C、电灯L短路。D、电阻R短路。 0
