纯水管道工程施工工艺
一. 摘要
随着人民生活水平不断的提高，人民对生活用水的要求也更加严格，而且医药用水的标准也比较高，于是纯水随之产生，纯水洁净工程也随之产生，逐步的渗透到我们生活的各个方面。故本文特地对纯水管道的施工工艺进行探究，希望能对纯水管道工程的施工提供一定的参考。
二. 关键词
洁净 聚偏氟乙烯管 红外线加热焊接 现场控制 科学管理
三. 纯水的概念
纯水是运用当代高科技技术成果的结晶——反渗透方法制造出来的高品质水。由于这种水的纯净度是目前人类掌握的一切净水技术中最高的，几乎达到百分之百，所以人们称这种水为纯水。从纯水与自来水、煮沸水及一般过滤水的比较可知，纯水是目前最安全、可靠、卫生的饮用水。它不含污染物，没有细菌，去除了水中的致癌物质及其它对人体有害物质，所以在一些发达国家，医生提供心血管、冠心病、肝脏等疾病患者应用纯水总之，常用纯水具有防止和减少各种疾病的作用，促进新陈代谢。另外，由于纯水渗透力强，表面张力大，故易于被人体吸收，能迅速补充人体所失的水分。
四. 配管的种类和附件管材选择
洁净室的高纯水输送用管材主要采用不锈钢管和聚氯乙烯（UPVC、C1－PVC）、聚丙烯（PP）、丙烯腈－丁二烯－苯二烯（ABS）、聚偏氟乙烯（PVDF）等管材，阀门及附件采用与管材相同材质的隔膜阀等。本文主要探讨一下聚偏氟乙烯（PVDF）管材的施工方法。
五. PVDF管施工安装
1. 施工安装方法：
PVDF（聚偏氟乙烯管）的施工安装是采用红外线加热焊接（热粘接）的配管施工。
2. PVDF管的施工程序：
图纸审定 → 工程测定 → 绘制管系分解图、标注管段直径、长度、焊口编号 → 确定预制间 → 焊机搬入调试（试焊）→ 材料检查确认→ 组件制作焊接（按分解图）→ 组件密封 → 支吊架划线 →
支吊架制作 → 支吊架安装 → 搬入安装连接、调整、固定 → 压力泄漏试验 → 管道的标示

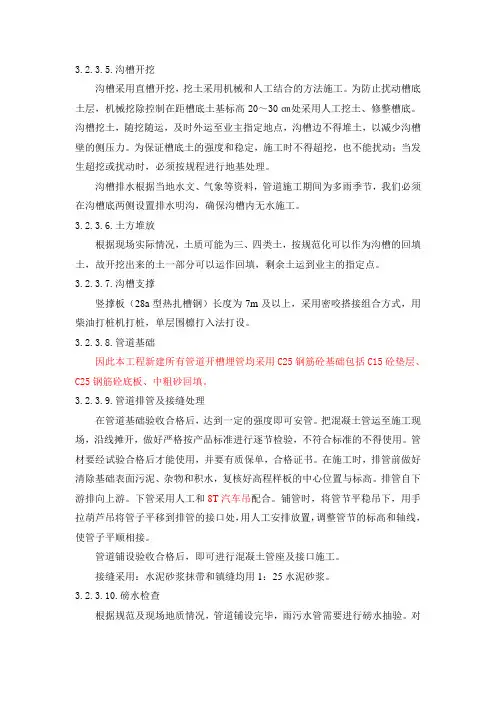

3.2.3.5.沟槽开挖
沟槽采用直槽开挖，挖土采用机械和人工结合的方法施工。为防止扰动槽底土层，机械挖除控制在距槽底土基标高20～30㎝处采用人工挖土、修整槽底。沟槽挖土，随挖随运，及时外运至业主指定地点，沟槽边不得堆土，以减少沟槽壁的侧压力。为保证槽底土的强度和稳定，施工时不得超挖，也不能扰动；当发生超挖或扰动时，必须按规程进行地基处理。
沟槽排水根据当地水文、气象等资料，管道施工期间为多雨季节，我们必须在沟槽底两侧设置排水明沟，确保沟槽内无水施工。
3.2.3.6.土方堆放
根据现场实际情况，土质可能为三、四类土，按规范化可以作为沟槽的回填土，故开挖出来的土一部分可以运作回填，剩余土运到业主的指定点。
3.2.3.7.沟槽支撑
竖撑板（28a型热扎槽钢）长度为7m及以上，采用密咬搭接组合方式，用柴油打桩机打桩，单层围檩打入法打设。
3.2.3.8.管道基础
因此本工程新建所有管道开槽埋管均采用C25钢筋砼基础包括C15砼垫层、C25钢筋砼底板、中粗砂回填。
3.2.3.9.管道排管及接缝处理
在管道基础验收合格后，达到一定的强度即可安管。把混凝土管运至施工现场，沿线摊开，做好严格按产品标准进行逐节检验，不符合标准的不得使用。管材要经试验合格后才能使用，并要有质保单，合格证书。在施工时，排管前做好清除基础表面污泥、杂物和积水，复核好高程样板的中心位置与标高。排管自下游排向上游。下管采用人工和8T汽车吊配合。铺管时，将管节平稳吊下，用手拉葫芦吊将管子平移到排管的接口处，用人工安排放置，调整管节的标高和轴线，使管子平顺相接。
管道铺设验收合格后，即可进行混凝土管座及接口施工。
接缝采用：水泥砂浆抹带和镇缝均用1：25水泥砂浆。
3.2.3.10.磅水检查
根据规范及现场地质情况，管道铺设完毕，雨污水管需要进行磅水抽验。对于直径≤600mm的管道，采用磅筒磅水；
具体操作步骤如下：
1 管道工实训教材目录
第一章：管道工安全操作规程、安全责任制及手指口述
一、管道工（检修）安全操作规程：
二、管道工岗位安全责任制
三、管道工“手指口述”
第二章：管道工基本知识
一、公称直径、公称压力、试验压力、工作压力。
二、管材及其管件。
三、常用阀门。
四、管道安装常用器具。
五、管径。
第三章：管道维护工需要掌握的知识
一、理论知识要求。
二、操作要求。
三、室外给水管道维护管理的注意事项。
第四章：管道的敷设
一、室外管道敷设。
二、室内管道敷设。
三、管道间距与敷设原则。
第五章：事故案例
一、土方塌落 2 二、氧气切割管路导致瓦斯管着火事故
三、卵石砸脚事件
第六章：管道培训问答题
3 第一章 管道工安全操作规程、安全责任制及手指口述
一、管道工（检修）安全操作规程：
１、进入施工现场，工作人员必须穿戴规定的劳保用品，工作前要检查工具以及其它用具是否安全可靠，检查工作现场和周围环境是否有不安全隐患。
２、按规定要求正确使用工具，严禁互相代替而造成工具的损坏。
３、两人以上工作时，要有专人负责指挥，分片负责人对安全生产具体负责。
４、如有突发性的大型抢修工作时，必须先设立抢修小组，指定专职负责人制定有效的抢修方案及安全措施，经分管领导批示后方可实行。
５、进入地沟更换管道、阀门或进行其它工作，首先要先打开检查井口，进行缺氧检查，然后进行自然通风30分钟以上，方可进入地沟作业，并且严禁吸烟，同时地面上必须设置施工告示、警示牌、警示灯等，必要时派专人监护。工作完毕要将阀门井盖好。
６、使用氧气瓶、乙炔瓶时，要严格按照《气焊安全操作规程》的有关规定，坚持正规作业。
７、上门工作时，首先了解观察管道、水表等待修设施及周围情况，存在安全隐患时，应积极同用户协商处理意见，排除隐患后方可工作。
８、登高作业时必须采取安全措施，用单梯作业时，坡度要适宜，下面要设专人扶梯监护；梯子上面不准两人同时攀登作业操作；不准 4 站在梯子最上两阶作业。
施工技术交底记录
编号： 雨水工程管道基础—1
工程名称 顺义新城17街区府前街道路及市政设施改造项目（施工）工程 部位名称
工序名称 雨水工程管道基础 交底日期 年 月 日
交底单位 北京市恒锋市政工程公司第六项目部 交底人
接收单位 排水工程雨水管施工班组 接收人
交底内容：
1、管道基础
1）、钢筋混凝土管基础做法：钢筋混凝土管基座做法按《市政排水管道工程及附属设施》（06MS201）实施。
2）、管道接口：管道接口采用橡胶圈柔性接口。
3、管道基础施工前应修整槽底，复核标高，清除淤泥与碎石，若出现超挖，则采用砂砾回填，并人工夯压密实，不得使用土回填。
4）、管道基础垫层（砂石基础）施工，应做到夯实紧密、表面平整。管道基础在接口部位，应挖预留凹槽，以便于接口操作。凹槽在接口完成后，随即用砂填实。
5）、在管道下管前应检查和修整沟（槽）底标高和管道基础的质量，经监理验收符合施工规范及设计要求后，才允许下管。每根管子及每个配件在入沟之前应除去内部杂物，检查有无裂缝、碰伤、剥落及其他缺陷，不符合质量要求的，不得使用。
6）、根据各种管径、重量采用人工或机械下管。下管要有专人负责指挥，切实注意安全。下管时始终保持管身平衡均匀溜放至沟槽内，严禁将管材由沟槽边翻滚入槽内。对于钢筋混凝土管，一定要根据管子的重量和直径选择合适的柔性悬带或绳带，确认起吊机械性能良好后，方可进行起吊下管。
2、钢筋混凝土管的铺设：
1）、铺设前应将所需的一切材料与设备准备就绪，并做好工地组织工作。施工期间，为防止杂物进入管内，每天收工后，都应将管道端部包封。
2）、管道铺设从下游向上游，管节承口对向上游，插口对向下游。管道接口采用承插式橡胶圈接口。
3）、在地形坡度较大的管沟中铺管时，应考虑横向固定，以防止管道移位。固定型式和间距的选择以及所有补充要求，应按监理工程师的指示办理。还应采取预防地表水流入管沟的措施。并在管沟全回填前，在管沟内适当间隔设置止水装置，以防止管沟基础和回填土被冲刷。
