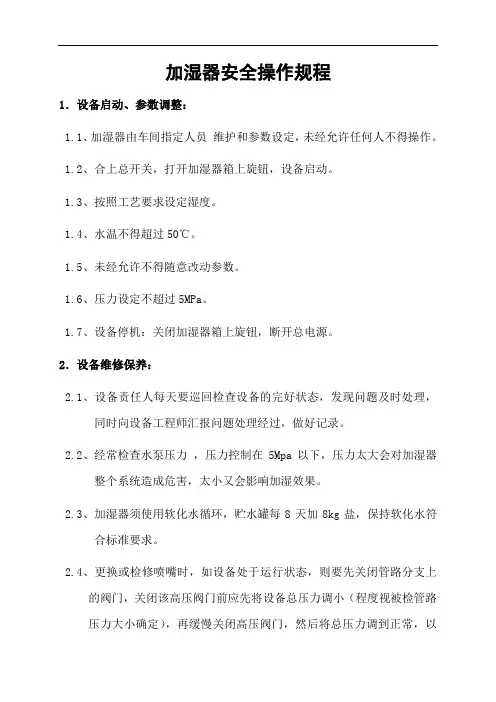

加湿器安全操作规程

1．设备启动、参数调整：

1.1、加湿器由车间指定人员 维护和参数设定，未经允许任何人不得操作。

1.2、合上总开关，打开加湿器箱上旋钮，设备启动。

1.3、按照工艺要求设定湿度。

1.4、水温不得超过50℃。

1.5、未经允许不得随意改动参数。

1.6、压力设定不超过5MPa。

1.7、设备停机：关闭加湿器箱上旋钮，断开总电源。

2．设备维修保养：

2.1、设备责任人每天要巡回检查设备的完好状态，发现问题及时处理，同时向设备工程师汇报问题处理经过，做好记录。

2.2、经常检查水泵压力 ，压力控制在5Mpa以下，压力太大会对加湿器整个系统造成危害，太小又会影响加湿效果。

2.3、加湿器须使用软化水循环，贮水罐每8天加8kg盐，保持软化水符合标准要求。

2.4、更换或检修喷嘴时，如设备处于运行状态，则要先关闭管路分支上的阀门，关闭该高压阀门前应先将设备总压力调小（程度视被检管路压力大小确定），再缓慢关闭高压阀门，然后将总压力调到正常，以

免造成其它管路因压力突然增加而崩管故障。操作完毕，先打开分支阀门，后将总压力调到正常。

2.5、更换皮带时须断电操作。

2.6、故障维修时候要切断设备电源，防止设备突然启动，造成人身伤害。

2.7、清洗堵塞喷头时，用力一定要适当，以免将喷嘴螺纹接口拧断。

2.8、高处更换喷头时候，要不少于二人工作，系好保险带，防止高空操作人员发生意外。

编制： 审核： 批准：

江苏大学2010毕业设计调研报告

家用空气加湿器调研报告

课题：家用空气加湿器设计

学院：艺术学院

班级：工业设计0601（艺术）

作者：***

指导老师：黄黎清、李明珠

江苏大学艺术学院工业设计系2010届毕业设计 家用空气加湿器设计

- 2 - 目 录

一、家用空气加湿器简介 ---------------------------------------- - 5 -

（一）家用空气加湿器概述 -------------------------------------------------------------------------- - 5 -

（二）家用空气加湿器的分类及优缺点总结 ---------------------------------------------------- - 6 -

1、电加热加湿器 ---------------------------------------------------------------------------------- - 6 -

2、纯净加湿器 ------------------------------------------------------------------------------------- - 6 -

3、超声波加湿器 ---------------------------------------------------------------------------------- - 6 -

4、冷雾加湿器 ------------------------------------------------------------------------------------- - 7 -

（三）家用空气加湿器的工作原理 ----------------------------------------------------------------- - 7 -

干蒸汽加湿器引进国外先进的水—汽分离技术,使汽水分离加倍完全。蒸汽式加湿器采纳国外先进的汽水分离技术和汽水分离机制，将通过滤的饱和蒸汽导入饱和蒸汽入口，饱和蒸汽在蒸汽套杆中轴向流动，利用蒸汽的潜热将中心喷杆加热，确保中心喷杆喷出纯的干蒸汽，即不含冷凝水的蒸汽。操纵方式多样化，有手动式、电磁式和电动式干蒸汽加湿器等，配套温湿度操纵器精准远程操纵，欢迎咨询。

型号：AZQ系列 类别：干蒸汽加湿器—空调配套加湿器 品牌：百力拓强

干蒸汽加湿器是新一代加湿产品

其特点是加湿量大，加湿效率高，调剂灵活，操纵稳固，节约能源等优势，是对无尘无菌环境进行湿度调剂的好帮手，是电子行业，制药行业，食物行业，医院等的首选方案。

工作原理：是由锅炉生产具有必然压力和温度的饱和蒸汽，经输气管路和进气调剂阀进入蒸汽加湿器的汽水分离减压室，再通过电磁阀或比例调剂阀进入喷管。

干蒸汽加湿器普遍应用于各类组合空调机组，新风机组的系统中，亦可用于送风管道 静压箱等

精准操纵型干蒸汽加湿器概述

干蒸汽加湿器具有蒸汽散布均匀，无局部过饱和现象；安装简单、保护费用低，能够对湿度进行精准远程操纵；加湿快速、干净等优势，已普遍应用于制药车间、医院手术室、电子厂、印刷、纺织、烟草、菌类培育室等对湿度精度要求高的场所。 北京百力拓强干蒸汽加湿器显著特点

1.引进国外先进的水—汽分离技术,使汽水分离加倍完全;

2.属于等温干净加湿，加湿效率高，可达95%以上;

3.外置式采纳独特的双层套管和消声装置，确保所喷出干蒸汽绝无喷水和哨声现象;

4.电动、电磁干蒸汽为一体化结构，可实现湿度的远程精准操纵;

5.内置式可帮忙用户解决因安装空间所局限的苦恼；

6.采纳全不锈钢材料制造,外形美观,安装方便，耐侵蚀,寿命长;

7.单台加湿量最大可达760Kg/h性能靠得住,安装方便.

产品设计——加湿器

报告书

指导教师：***

班级：工业设计081102班

姓名：

学号：************ 目 录

一、设计大纲

二、设计时间安排计划

三、市场调研

四、调研报告

五、产品设计环境分析

六、现有产品分析

七、设计定位

八、设计草图

九、最终方案效果图

十、产品爆炸图

十一、产品尺寸图

十二、色彩方案图 十三、总体设计评价

一、设计大纲：

设计目标：

面向目前医院所用的加湿器造型设计。使人们在生病的时候能享受到一个舒适的环境。通过医用加湿器使人们在生病的时候不要再为空气干燥也苦恼。我们的加湿器还能设计录音提示，能让病人记得按时吃药量体温等。这一加湿器在配色上也很有讲究，在着色上我们尽量用淡一点的，比较轻快明朗的色彩，让病人能时刻保持比较好的心情。也有利于病情的恢复，也是我们设计这款加湿器的目标所在。

设计背景：

人们总是能够随意地说出“design”这个单词，但是意味着产品设计的“product design”这个词却至今还未突破专门用语这个范围。近代设计的理念是把形状与功能的一致作为理想之作，这种风格与漂亮、雅致相去甚远，是 一种明快、单纯的形态，但是形状与功能之间的关系充满着矛盾，我们会受到客观因素的种 种约束。况且人们并不是生存在近代的，而是不断继承世界各地的传统，把固有的文化作为 支撑而逐渐生活过来的。所以，在享受机器文明成果的同时，也许会发出充满矛盾的对于近 代设计难于理解的抱怨。在重视产品功能多样化的时代，一个产品的不仅要体现出他主要功能带给人们的便利还要注重一些其他功能来丰富一种产品，而这种附加功能不一定要人们把它当做主要功能来使用，比如一种产品在外观上注重便携，或主增加其他辅助或者更多的功能。在概念设计中，如采用头脑风暴法进行方案创意时，可以将体验设计思想更好地融于其中，也就是更多地关注产品使用者的感受，而非产品本身。比如，针对不同用户及爱好者的要求，在不同的虚拟环境中，让他们亲自体验修改模型的感受;利用触摸屏来选择产品的造型、色彩、装饰风格等许多可选部件。在渲染和生成十分逼真的三维模型时，充分感受了自己所喜爱的产品在虚拟环境中的“真实”情况。甚至还可根据用户的建议，邀请部分用户直接与设计者一起对模型提出修改意见，观察设计和修改过程，直至大多数人满意为止。
