焊接技术讲解

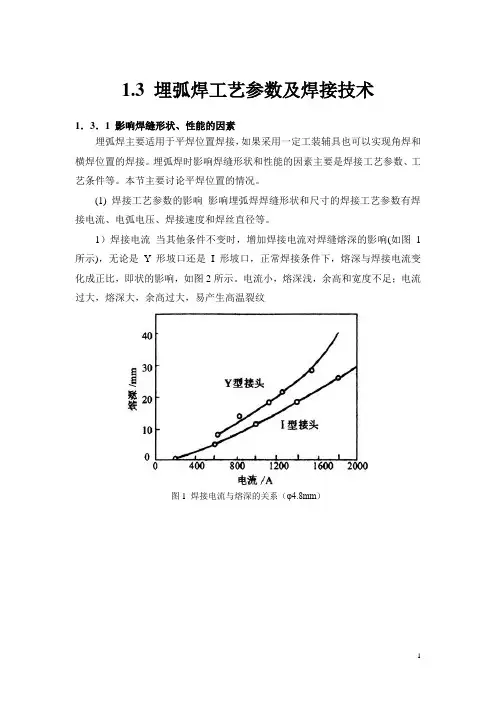

1 1.3 埋弧焊工艺参数及焊接技术

1．3．1 影响焊缝形状、性能的因素

埋弧焊主要适用于平焊位置焊接，如果采用一定工装辅具也可以实现角焊和横焊位置的焊接。埋弧焊时影响焊缝形状和性能的因素主要是焊接工艺参数、工艺条件等。本节主要讨论平焊位置的情况。

(1) 焊接工艺参数的影响 影响埋弧焊焊缝形状和尺寸的焊接工艺参数有焊接电流、电弧电压、焊接速度和焊丝直径等。

1）焊接电流 当其他条件不变时，增加焊接电流对焊缝熔深的影响(如图1所示)，无论是 Y 形坡口还是 I 形坡口，正常焊接条件下，熔深与焊接电流变化成正比，即状的影响，如图2所示。电流小，熔深浅，余高和宽度不足；电流过大，熔深大，余高过大，易产生高温裂纹

图1 焊接电流与熔深的关系（φ4.8mm） 2

图2 焊接电流对焊缝断面形状的影响

a)I形接头 b)Ｙ形接头

2）电弧电压 电弧电压和电弧长度成正比，在相同的电弧电压和焊接电流时，如果选用的焊剂不同， 电弧空间电场强度不同，则电弧长度不同。如果其他条件不变，改变电弧电压对焊缝形状的影响如图3所示。电弧电压低，熔深大，焊缝宽度窄，易产生热裂纹：电弧电压高时，焊缝宽度增加，余高不够。埋弧焊时，电弧电压是依据焊接电流调整的，即一定焊接电流要保持一定的弧长才可能保证焊接电弧的稳定燃烧，所以电弧电压的变化范围是有限的

图3 电弧电压对焊缝断面形状的影响

a)I形接头 b)Ｙ形接头

3)焊接速度 焊接速度对熔深和熔宽都有影响，通常焊接速度小，焊接熔池大，焊缝熔深和熔宽均较大，随着焊接速度增加，焊缝熔深和熔都将减小，即熔深和熔宽与焊接速度成反比，如图 4 所示。焊接速度对焊缝断面形状的影响， 3 如图 5 所示。焊接速度过小，熔化金属量多，焊缝成形差：焊接速度较大时，熔化金属量不足，容易产生咬边。实际焊接时，为了提高生产率，在增加焊接速度的同时必须加大电弧功率，才能保证焊缝质量。

图4 焊接速度对焊缝形成的影响

激光焊接基本原理讲解

激光焊接是一种高能密度、高速度、高精度的焊接技术，广泛应用于航空航天、汽车制造、电子制造、通信设备等领域。激光焊接基本原理主要包括光学原理、热传导原理、材料相互作用原理和焊接过程控制原理。

光学原理是激光焊接的基础。激光是一种特殊的光束，具有单色性、相干性和方向性。激光器通过电子激发的方式产生一束具有高能量密度的光，然后经过光束整形、光束传输和光束聚焦等步骤，将光束聚焦到焊接接头上，形成一个焦点，使焊接接头处的工件局部加热至熔化或变软状态。

热传导原理是激光焊接中的重要因素。激光焊接是通过加热工件表面使其熔化，并通过热传导使熔化区域扩散到接缝两侧，实现焊接连接。当激光束聚焦到焊接接头上时，光能被吸收并转化为热能，工件表面温度迅速升高，超过了金属的熔点，从而使接头处的金属熔化。然后，由于热传导作用，熔化区域的温度逐渐降低，热量向接头两侧传导，使熔化区域逐渐扩散到接头两侧的工件上，最终形成一道连续的焊缝。

材料相互作用原理是指激光和材料之间的相互作用过程。激光通过与工件表面相互作用，使金属吸收激光能量并转化为热能，从而引发熔化和变形。金属在激光束的作用下，表面的氧化物和附着物会蒸发或溶解，使金属表面得到净化。同时，激光还能通过与金属表面的反射和散射以及与烟雾或气体的相互作用，影响激光束的传输和能量聚焦效果。

焊接过程控制原理是激光焊接的关键。激光焊接过程中，需要控制激光功率、焦距、焊接速度和焊接时间等参数，以实现理想的焊接效果。激光功率直接影响焊接接头的熔化和热影响区大小，过高或过低的功率都会影响焊接质量。焦距决定焦点的位置和焦点大小，过大或过小的焦距都会导致焊接效果不理想。焊接速度和焊接时间决定了焊缝的宽度和深度，过快或过慢的速度都会对焊接质量产生影响。

综上所述，激光焊接基本原理包括光学原理、热传导原理、材料相互作用原理和焊接过程控制原理。通过理解和控制这些原理，可以实现高能量密度、高速度和高精度的激光焊接，提高焊接质量和生产效率。

激光焊接技术的发展与展望解说

激光焊接技术的展开与展望

王家淳

(北京有色金属研究总院 , 北京 , 100088

纲要 :介绍激光焊接技术的展开历史 , 说明激光焊接的展开与应用现状及将来的展开远景 ,

阐述激光焊接工艺的特色及需进一步研究与商讨的问题

电子束焊接 (EBW 、 惰性和活性气体保护电弧焊 (GTAW

(RW 工艺进行了全面的对比 , 指出激光焊

, 将激光焊接 (LBW

和 GMAW 及电阻焊

与

接工艺的优势所在及其存在的问题。

要点词 :激光焊接

CO 2 激光器 Nd 1YAG 激光器 脉冲激光焊接 (PW 连续激光焊接

(CW Development and expectation of laser welding technology

Wang Jiachun

(GeneraI Research Institute for Non-ferrous MetaIs , Beijing , 100088

Abstract :The deveIoping procedure of Iaser weIding technoIogy is presented in

this paper. The current

situation of Iaser weIding and future perspective is aIso cIarified. The emphasis

is focused on the characteristics of

Iaser weIding process and its probIems to be studied. The comparisons of

Iaser weIding with other weIding 激光焊接技术的发展与展望解说

technigues , incIuding eIectron beam weIding , inert gas tungsten arc weIding ,

第 1 页 共 3 页 感谢百度文库让我们在这里与你相见，您的下载就是我们最大的动力。

激光穿透焊讲解

一、激光穿透焊是啥呢？

嗨，小伙伴们！今天咱们来唠唠激光穿透焊这个超酷的东西。激光穿透焊啊，简单来说就是一种利用激光进行焊接的技术，而且这个激光能穿透焊接材料呢。你想啊，激光就像一个超级厉害的小战士，“嗖”地一下就穿过材料，然后把它们牢牢地焊接在一起。这技术可不得了，在很多地方都有大用处。

二、激光穿透焊的原理

激光穿透焊的原理其实也不是特别难理解。激光产生的高能量光束，聚焦到焊接材料上的时候，那能量密度超级大。这个大能量就会让材料瞬间熔化，然后融合在一起。就好像是把两块冰用超级热的东西瞬间融化，然后它们就变成一块冰了一样。只不过这里是金属或者其他材料啦。而且这个过程是非常精准的，就像做手术的手术刀一样，指哪打哪。

三、激光穿透焊的优点

1. 精度高

激光穿透焊能够精确地控制焊接的位置和深度，这对于一些对精度要求特别高的部件来说，简直是救星。比如说在制造一些微型电子元件的时候，稍微焊歪一点可能整个元件就报废了，但是激光穿透焊就能很好地完成这个任务。

2. 速度快 第 2 页 共 3 页 感谢百度文库让我们在这里与你相见，您的下载就是我们最大的动力。

它的焊接速度可快了呢。因为激光能量高，能够快速地让材料熔化融合，就不像传统的焊接方法那样，要等好久才能完成焊接。这在大规模生产的时候，能大大提高生产效率。

3. 焊接质量好

焊接出来的部分很牢固，而且表面也比较光滑，不会有很多瑕疵。这就使得焊接后的产品在外观和质量上都更上一层楼。

四、激光穿透焊的应用领域

1. 汽车制造

在汽车制造里，很多部件都需要焊接。像车身框架的一些连接处，用激光穿透焊不仅能保证焊接质量，还能让车身更坚固。而且汽车里一些精密的电子设备也需要用它来焊接，确保电子设备正常工作。

2. 航空航天

航空航天领域对材料和焊接的要求超级高。激光穿透焊就可以用来焊接一些特殊的合金材料，这些材料用于制造飞机的机翼、发动机部件等。因为它精度高、质量好，所以在这个领域非常受欢迎。
