平面平晶的使用方法(一)

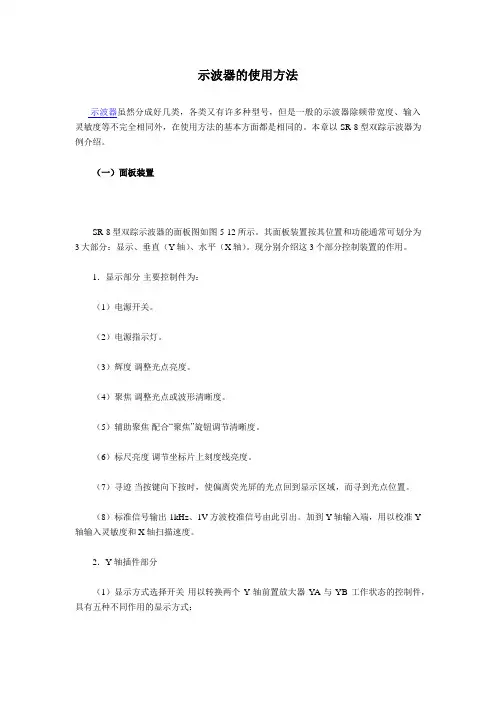

示波器的使用方法

示波器虽然分成好几类，各类又有许多种型号，但是一般的示波器除频带宽度、输入灵敏度等不完全相同外，在使用方法的基本方面都是相同的。本章以SR-8型双踪示波器为例介绍。

（一）面板装置

SR-8型双踪示波器的面板图如图5-12所示。其面板装置按其位置和功能通常可划分为3大部分：显示、垂直（Y轴）、水平（X轴）。现分别介绍这3个部分控制装置的作用。

1．显示部分 主要控制件为：

（1）电源开关。

（2）电源指示灯。

（3）辉度 调整光点亮度。

（4）聚焦 调整光点或波形清晰度。

（5）辅助聚焦 配合“聚焦”旋钮调节清晰度。

（6）标尺亮度 调节坐标片上刻度线亮度。

（7）寻迹 当按键向下按时，使偏离荧光屏的光点回到显示区域，而寻到光点位置。

（8）标准信号输出 1kHz、1V方波校准信号由此引出。加到Y轴输入端，用以校准Y轴输入灵敏度和X轴扫描速度。

2．Y轴插件部分

（1）显示方式选择开关 用以转换两个Y轴前置放大器YA与YB 工作状态的控制件，具有五种不同作用的显示方式：

“交替”： 当显示方式开关置于“交替”时，电子开关受扫描信号控制转换，每次扫描都轮流接通YA或YB 信号。当被测信号的频率越高，扫描信号频率也越高。电

子开关转换速率也越快，不会有闪烁现象。这种工作状态适用于观察两个工作频率较高的信号。

“断续”：当显示方式开关置于“断续”时，电子开关不受扫描信号控制，产生频率固定为200kHz方波信号，使电子开关快速交替接通YA和YB。由于开关动作频率高于被测信号频率，因此屏幕上显示的两个通道信号波形是断续的。当被测信号频率较高时，断续现象十分明显，甚至无法观测；当被测信号频率较低时，断续现象被掩盖。因此，这种工作状态适合于观察两个工作频率较低的信号。

“YA”、“YB ”：显示方式开关置于“YA ”或者“YB ”时，表示示波器处于单通道工作，此时示波器的工作方式相当于单踪示波器，即只能单独显示“YA”或“YB ”通道的信号波形。

1

计 量 标 准 技 术 报 告

计量标准名称 平面平晶检定装置

计 量 标 准 负 责 人

建标单位名称（公章）

填 写 日 期 2020年02月20日

2 目 录

一、建立计量标准的目的…………………………………………………… ( 3 )

二、计量标准的工作原理及其组成……………………………………( 3 )

三、计量标准器及主要配套设备…………………………………………( 4 )

四、计量标准的主要技术指标………………………………………( 5 )

五、环境条件……………………………………………………………( 5 )

六、计量标准的量值溯源和传递框图………………………………………( 6 )

七、计量标准的稳定性考核…………………………………………………( 7 )

八、计量标准的重复性试验……………………………………………………( 8 )

九、检定或校准结果的不确定度评定…………………………………( 9 )

十、检定或校准结果的验证…………………………………………………( 20 )

十一、结论……………………………………………………………………( 21 )

十二、附加说明…………………………………………………………………( 21 )

3 一、建立计量标准的目的

平面平晶和平行平晶均为平直度计量仪器，在生产中起到重要作用。为严格贯彻落实《计量法》和《实施细则》，保证检测产品时测量值的准确可靠，特建立本检定装置。

二、计量标准的工作原理及其组成

平面平晶工作面的平面度是使用标准平晶做标准器，在平面等厚干涉仪上测量的。测量时仪器箱内工作台上安装φ100mm 2等标准平晶，使其工作面朝上，然后在其中部安放被测平晶（被测工作面朝下），同时在标准平晶和被测平晶工作面之间放入三片尖角形薄纸垫以便于调整干涉条纹。点亮仪器钠灯，并使其预热，在目镜视场可见干涉条纹，通过调整纸垫，使视场出现3或5条黑色干涉条纹，用目镜测微器测得干涉条纹间距a和干涉条纹弯曲量b，然后通过计算获得被测平晶工作面平面度。

德信诚培训网

更多免费资料下载请进： 好好学习社区 千分尺计量检定规程

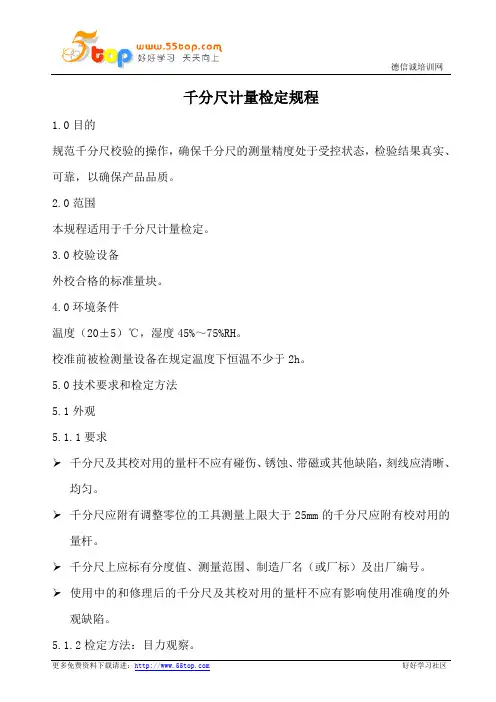

1.0目的

规范千分尺校验的操作，确保千分尺的测量精度处于受控状态，检验结果真实、可靠，以确保产品品质。

2.0范围

本规程适用于千分尺计量检定。

3.0校验设备

外校合格的标准量块。

4.0环境条件

温度（20±5）℃，湿度45%～75%RH。

校准前被检测量设备在规定温度下恒温不少于2h。

5.0技术要求和检定方法

5.1外观

5.1.1要求

➢ 千分尺及其校对用的量杆不应有碰伤、锈蚀、带磁或其他缺陷，刻线应清晰、均匀。

➢ 千分尺应附有调整零位的工具测量上限大于25mm的千分尺应附有校对用的量杆。

➢ 千分尺上应标有分度值、测量范围、制造厂名（或厂标）及出厂编号。

➢ 使用中的和修理后的千分尺及其校对用的量杆不应有影响使用准确度的外观缺陷。

5.1.2检定方法：目力观察。 德信诚培训网

更多免费资料下载请进： 好好学习社区 5.2各部分相互作用

5.2.1要求

➢ 微分筒转动和测微螺杆的移动应平稳无卡住现象。

➢ 可调或可换测砧的调整或装卸应顺畅，作用要可靠，锁紧装置的作用应切实有效。

➢ 带有表盘的千分尺，表针移动应灵活，无卡滞现象。

5.2.2检定方法

试验和目力观察

5.3测微螺杆的轴向串动和径向摆动。

5.3.1要求：测微螺杆的轴向串动和径向摆动均不大于0.01mm。

5.3.2检定方法

➢ 测微螺杆的轴向串动，用杠杆千分表检定，检定时，使杠杆千分表与测微螺杆测微量面接触，沿测微螺杆轴向方向分别往返加力3N~5N。

➢ 测微螺杆的径向摆动示用杠杆千分表检定，检定时，将测微螺杆伸出尺架10mm后，使杠杆千分表接触测微螺杆端部，再往杠杆千分表测量方向加力2N~3N，然后以相反方向加力2N~3N，这一检定应在相互垂直的两个径向方向检定。

5.4测砧与测微螺杆工作面相对偏移

5.4.1要求

千分尺测砧与测微螺杆工作面的相对偏移量应不大于JJG21-2008标准中的规定。

综合计量工考试：高级长度计量工及答案

1、单选 在使用平晶时，如果用手触摸平晶时间过长，会使平晶平面度（）。

A.变凹

B.变凸

C.不变

正确答案：A

2、单选 比较仪工作台面与测量轴线的垂直度应不大于（）。

A.3′（江南博哥）（或0.007/8）

B.4′（或0.059/8）

C.5′（或0.012/8）

正确答案：C

3、问答题 简述测量上限为100mm的外径千分尺两测量面平行度检定方法？

正确答案：测量上限为100mm的外径千分尺两测量面平行度检定时，采用一组4块平行平晶或量（尺寸差应为1／4螺距左右）依次检定。若4个位置的平行度均合格，则认为两测量面在任何位置上的平行度合格。

4、单选 下面是计量不确定度的几种定义，国际通用的定义是（）。

A.表征被计量的真值所处的量值所处的量值范围的评定

B.用误差极限规定的各计算结果的分散性

C.表示由于计量误差的存在而对被计量值不能肯定的程度

正确答案：A

5、问答题 何为校准、调准、调整？

正确答案：校准：在规定条件下，为确定计量器具示值误差的一组操作。

调准：按照所对应的被测量值，确定实物量具标记位置或计量器标尺标记（有时只是某些主要标记）位置的操作。

调整：为使计量器具达到性能正常，消除偏差而适于使用状态所进行的操作。

6、问答题 在万能测长仪上，用比钩法测量孔径时，为何保证孔径的测量轴线与基准轴线相一致？

正确答案：为保持被被测孔径的测量轴线与基准轴线相重合，必须进行以下调整，首先应调整工作台的水平位置，通过找最小转折点的方法使测量轴线与基准轴线相平行，然后可前后移动工作台以找最大转折点的方法来确定横向位置即可。

7、单选 正确选择测量方法的原则是：既要保证测量的精度，又要（）适应。

A.合理

B.经济

C.最佳

正确答案：B

8、问答题 当一台框式水平仪的分度值误差超过要求时，在什么情况下可以考虑重新标定该水平仪的标称分度值？根据什么来确定？ 正确答案：当分度值误差超过要求时，但任一分度的实际分度值比较接近情况下，可以考虑重新标定标称分度值。新的标称分度值以任一分度的实际分度值的平均值确定。
