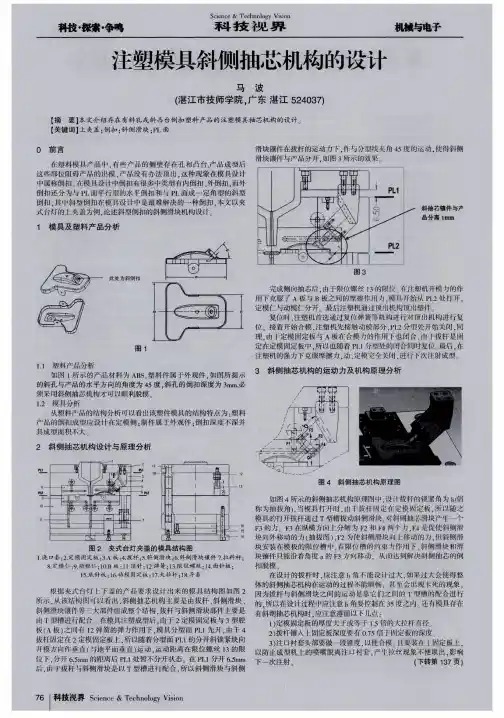

第五章 侧向抽芯机构
5-1 概念：与A、B板的开模方向不一致的开模机构。
5-2 使用场合：
5-2-1 1、侧凹凸：胶件上存在与开模方向不一致的凹凸结构。
2、外侧凹：侧抽芯。
3、外侧凸：常做枕位，有时也做侧抽芯。
4、内侧凹：常做斜顶，若能改变结构，可做插穿。
5、内侧凸：常做斜顶，若能改变结构，可做插穿。
5-2-2 存在不能有脱模斜度的外侧面。(模具设计时这种情况要想到)
1、精度要求高；2、有装配要求；3、安放要求，如公仔的脚;4、链条。
5-3 侧向抽芯机构分类 (1－4为常用抽芯机构，记住！)
1．斜导柱（或弯销） +滑块（行位）；2．斜滑块（胶杯）；
3．斜顶（斜方）；4．液压（油缸）或气动（气缸）；5、手动
5-4 斜导柱（或弯销） +滑块:
5-4-1 工作原理：将垂直运动分解为侧向运动。
5-4-2 机构组成（见图）：斜导柱侧向分型机构一般由以下五个部分组成：
1、动力零件:斜导柱、弯梢、油缸等；
2、锁紧零件:铲鸡（锁紧块）、弯梢、“T”形扣等；
3、定位零件:波仔+弹簧，挡块+弹簧等；
4、导滑零件：导滑耐磨板、压块等；
5、成型零件: 侧抽芯、滑块等。
5-4-3 主要设计技术参数：
1、斜导柱倾角a ：15°＜a＜25°。
滑块斜面倾角b= a+2～3°（ 后面有图，自已看吧！）
2、抽芯距S
S=胶件侧向凹凸深度 +2～5MM『 跑面（整个面走行位）时抽芯距要加大』
3、斜导柱的长度L
L=S/sina+H/cosa （H为固定板厚度） 背会！！！
注：还可以用图解法确定。
4、斜导柱直径 一般在8到20MM之间。 设计札记为你提供更多产品设计和模具设计资料。
侧抽芯、细水口、二次顶出、复位机构，以上四种情况要用弹簧。
如有侧抽芯，要做到抽芯距最大，如塑胶笔筒。
行位：Silder
哈夫模（half
mold）：指胶件走行位时，一边一半。
注塑模具原理及结构知识讲解
2017-01-02注塑模基本组成 ?
注塑模具由动模和定模两部分组成，动模安装在注射成型机的移动模板上，定模安装在注射成型机的固定模板上。在注射成型时动模与定模闭合构成浇注系统和型腔，开模时动模和定模分离以便取出塑料制品。?
模具的结构虽然由于塑料品种和性能、塑料制品的形状和结构以及注射机的类型等不同而可能千变万化，但是基本结构是一致的。模具主要由浇注系统、调温系统、成型零件和结构零件组成。其中浇注系统和成型零件是与塑料直接接触部分，并随塑料和制品而变化，是塑模中最复杂，变化最大，要求加工光洁度和精度最高的部分。?
浇注系统是指塑料从射嘴进入型腔前的流道部分，包括主流道、冷料穴、分流道和浇口等。成型零件是指构成制品形状的各种零件，包括动模、定模和型腔、型芯、成型杆以及排气口等。
一.浇注系统?
浇注系统又称流道系统，它是将塑料熔体由注射机喷嘴引向型腔的一组进料通道，通常由主流道、分流道、浇口和冷料穴组成。它直接关系到塑料制品的成型质量和生产效率。?
1.主流道?
????它是模具中连接注射机射嘴至分流道或型腔的一段通道。主流道顶部呈凹形以便与喷嘴衔接。主流道进口直径应略大于喷嘴直径(O．8mm)以避免溢料，并防止两者因衔接不准而发生的堵截。进口直径根据制品大小而定，一般为4-8mm。主流道直径应向内扩大呈3°到5°的角度，以便流道赘物的脱模。?
2.冷料穴 ???
? ? 它是设在主流道末端的一个空穴，用以捕集射嘴端部两次注射之间所产生的冷料，从而防止分流道或浇口的堵塞。如果冷料一旦混入型腔，则所制制品中就容易产生内应力。冷料穴的直径约8一lOmm，深度为6mm。为了便于脱模，其底部常由脱模杆承担。脱模杆的顶部宜设计成曲折钩形或设下陷沟槽，以便脱模时能顺利拉出主流道赘物。 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
3.分流道?
????它是多槽模中连接主流道和各个型腔的通道。为使熔料以等速度充满各型腔，分流道在塑模上的排列应成对称和等距离分布。分流道截面的形状和尺寸对塑料熔体的流动、制品脱模和模具制造的难易都有影响。如果按相等料量的流动来说，则以圆形截面的流道阻力最小。
Ｓｃｉｅｎｃｅ＆Ｔｅｃｈｎｏｌｏｇｙ Ｖｉｓｉｏｎ 科技视界 科技・探索・争鸣
衷是好的．希望能够减轻大学生的负担．特别是贫困大学生的医疗负
担．显然效果还不是很理想 说明宣传力度和效果还不够。
２．４校内外就诊医院的诊疗水平和服务质量总体良好．仍有不足
通过对对校内医院和校外医院的诊疗水平调查发现．对校内医
院，很满意的３１０人，占３１％，比较满意的６１４人，占６１－４％，不满意的
６０人．占６％，很不满意的４人，占Ｏ．４％，不清楚的１２人．占１．２％。对 校外医院，很满意的２０６人，占２０．６％，比较满意的７６４人，占７６．４％，
不满意的２Ｏ人．占２％．不清楚的１０人，占１％。在就医医院的服务质
量上 对校内医院很满意的３１０人．占３１％．比较满意的６４４人，占 ６４．４％，不满意的４０人，占４％．不清楚的６人，占０．６％ 对校外医院．
很满意的２３６人 占２３．６％。比较满意的７４０人．占７４％．不满意的１４
人，占１．４％，不清楚的１０人，占１％。可见．学生对就医医院的诊疗水 平和服务质量基本满意．占９０％以上
虽然绝大多数同学对就医医院的诊疗水平和服务质量基本满意． 但也不应忽视学生对该方面的不满意情况 调查中了解到．校内医院
的不满意主要是：有时没有急需要的药物、药品效果不明显、输液不方
便、星期天和节假日不输液、药物不齐全、有时候看病不能对症下药、 转诊情况较多等。同学对校外医院不满意的原因是：路途太远看病不
方便、医院环境太吵、医务人员服务态度差、对病人冷淡、人多挂号排 队、等待就诊时间较长、检查太多、开药多又贵、有时开不必要的药等。
２．５学生提出的大学生医保工作合理化建议应引起重视
通过调查发现．学生对高校大学生医保制度和开展的工作给予了
很高的评价．绝大多数学生是满意的．同时也提出了很有价值的合理 化建议 不少学生希望应加强大学生医保报销途径与方法方面的宣传
工作．使每一个同学都认识到大学生医保的重要性．开健康讲座和普
注射模由哪几部分组成？各部分作用是什么？
注射模由哪几部分组成？各部分作用是什么？
注射模机构类型很多，但无论何种结构的模具，其主要有以下几种零件构成：
一.成形零件
成形凌建安包括定模型腔、动模型腔和型芯等零件。在注塑时，这类零件直接接触塑料，以成形制品，其精度要求较高，是注射模的核心零件。
1.定模型腔
定模型腔又称凹模，主要成形塑件的外部形状。
2.动模型腔
动模型腔又称凸模，主要成形塑件的内部形状。
3.型芯
型芯一般固定在动模上，主要成形型孔及特殊形状的凹、凸；类塑件。
二.浇注系统零件
浇注系统零件主要包括定位圈、浇口套等零件。主要作用是将注射机料桶内的熔融塑料填充到模具型腔内，并起传递注射压力作用。
1.浇口套
浇口套为组成塑料注入模具时需通过的主要通道零件，一般嵌镶在定模上。
2.定位圈
是模具安装在注射定模板上时，决定注射机喷嘴口与浇口套相互位置的定位装置。
三.脱模系统零件
注射模的脱模机构，是由推出塑件所需的全部结构零件组成，如顶杆、顶杆垫板、顶杆固定板等零件。这类零件，使用时应便于脱出塑件，不允许有任何使塑件变形、破裂和刮伤等现象。其机构要求灵活、可靠，并要更换、维修方便。 1.顶杆
顶杆是为了从模具型腔内把塑件顶出来的杆件。
2.顶杆固定板
顶杆固定板起固定顶杆、顶管机复位杆等零件作用。
3.顶杆垫板
顶杆垫板用以压住顶杆、顶管及复位杆零件，同时也是组成模具的顶出塑件系统，承受注射机顶出杆的作用力的零件。
4.复位杆
复位杆又称反顶杆，顶出塑件动作完成后，是使推料系统退回到原位位置的杆件。
5.限位钉
对推出机构支撑和调整作用，并防止推板复位时，推板与动模座之间有异物，而影响推板回不到最低位置，使塑件难以卸下。
四.冷却及加热机构
冷却及加热机构主要包括冷水嘴、水管通道、加热板等。主要是为了调节模具的温度，以保证塑件的质量。
五.结构零件
模具的结构零件，主要固定成形零件，使其组成一体的零件。主要包括定模固定板、动模固定板、垫板及定模套、动模套等。
