LPC系列arm芯片

  • 格式：doc
  • 大小：266.00 KB
  • 文档页数：13

LPC1000系列ARM是以第二代Cortex-M3为内核的微控制器，用于处理要求高度集成和低功耗的嵌入式应用。采用3级流水线和哈佛结构，其运行速度高达100MHz，带独立的本地指令和数据总线以及用于外设的第三条总线，使得代码执行速度高达1.25MIPS/MHz，并包含一个支持随机跳转的内部预取指单元，特别适用于静电设计、照明设备、工业网络、报警系统、白色家电、电机控制等领域。

特性

• 第二代Cortex-M3内核，最高运行速度可达100MHz；

• 内置嵌套向量中断控制器（NVIC），极大程度的降低了中断延迟；

• 极低功耗设计，延长了电池寿命；

• 全新的中断唤醒控制器（WIC）；

• 存储器保护单元；

• 不可屏蔽中断（NMI）输入；

• Ethernet，USB Host/OTG/Device，Can，I2S；

• Fast-mode Plus(Fm+)I2C，SPI/SSP，UARTs；

• 12-bit ADC；

• 低功耗实时时钟(RTC)；

产品系列 描述

LPC1100系列LPC1100系列ARM是以Cortex-M0为内核，是为嵌入式系统应用而设计的高性能、低功耗的32位微处理器。LPC1100是市场上定价最低的32位微控制器解决方案，其价值和易用性比现有的8/16位微控制器更胜一筹。

LPC1200系列LPC1220系列ARM是基于Cortex-M0内核的微控制器，具有高集成度和低功耗等特性，可用于嵌入式应用。Cortex-M0是第二代ARM内核，它可为系统提供更高的性能，如增强的调试特性和更高密度的集成。

LPC1300系列基于第二代ARM Cortex-M3内核，其最大亮点在于极高的代码集成度和极低的功耗，内置嵌套向量中断控制器（NVIC），操作频率高达70MHz。片内集成最高配置32KB的Flash存储器、8KB的SRAM、USB设备（仅对于LPC1342/43）、一个快速模式+I2C接口、一个UART、四个通用定时器、42个通用I/O引脚等。

LPC1700系列基于第二代ARM Cortex-M3内核，内置嵌套向量中断控制器（NVIC），操作频率高达100MHz。片内集成最高配置512KB Flash程序存储器、64KB SRAM、8通道GPDMA控制器、4个32位通用定时器、一个8通道12位ADC、一个10位DAC、一路电机控制PWM输出、一个正交编码器接口、6路通用PWM输出、一个看门狗定时器以及一个独立供电的超低功耗RTC等外设。除此之外，还集成大量通信接口，一个以太网MAC、一个USB 2.0全速接口、4个UART接口、2路CAN、2个SSP接口、1个SPI接口、3个I2C接口、2路I2S输入、输出。

LPC1800系列LPC1800系列ARM是基于第二代ARM Cortex-M3内核的微控制器，是为嵌入式系统应用而设计的高性能、低功耗的32位微处理器，适用于仪器仪表、工业通讯、电机控制、灯光控制、报警系统等领域。其操作频率高达150MHz，采用3级流水线和哈佛结构，带独立的本地指令和数据总线以及用于外设的低性能的第三条总线，使得代码执行速度高达1.25MIPS/MHz，并包含1• 电机控制(PWM)和正交编码接口(QEI)。

LPC1100L系列ARM采用Cortex-M0内核，是市场上定价最低的32位MCU解决方案，它的价值和易用性比现有的8位/16位微控制器更胜一筹。LPC1100L系列ARM性能卓越、简单易用、功耗低，更重要的是，它能显著降低所有8位/16位应用的代码长度。LPC1100L系列为那些寻求用可扩展ARM架构来执行整个产品开发过程的8位/16位用户提供无缝的整合需求。这些MCU围绕着新的Cortex-M0架构建立，是开发以来最小巧、功耗最低且最有能效的ARM内核，为电池供电的消费类产品、智能电表、电机控制等应用提供理想的解决方案。

LPC1100L系列ARM每秒4500多万条指令的傲人性能让8位(每秒不到100万条指令)及16位(每秒300万到500万条指令)微控制器相形见绌；LPC1100L不仅能执行基本的控制任务，而且能进行复杂运算，即便最复杂的任务也能轻松应付。执行效率的提高直接转化为能耗的降低，实现该性能水平的LPC1100L运行速度高达50MHz，其功耗也得到了很大程度的优化——仅需不到10mA的电流。 LPC1100L系列ARM Cortex-M0的外设组件最高配置包括：32KB片内Flash程序存储器、8KB片内SRAM、一路CAN控制器、一路I2C(FM+)、一路RS-485/EIA-485 UART、两路SSP、4个通用定时器以及多达42个通用IO口。

注：LPC1100L系列(包括LPC11xx/x02产品)与non-L LPC1100产品的区别在于其较低的功耗和简单易用的功率管理，我司将重点推广LPC1100L系列。

特性

• Cortex-M0内核，运行速度高达50MHz

• 内置嵌套向量中断控制器（NVIC）

• 具有32kB（LPC1114L/LPC11C14）、24kB（LPC1113L）、16kB（LPC1112L/LPC11C12）、8kB（LPC1111L/02）片内Flash程序存储器；

• 最高配置8KB片内SRAM

• 可通过片内引导装载程序软件来实现在系统编程（ISP）和在应用编程（IAP）

• 可选择通过CAN或UART接口进行Flash ISP编程

• 串行接口包括：

o -CAN控制器（LPC11C12/4支持），内部ROM集成供CAN和CANOpen标准使用的初始化和通信的API函数，用户可直接调用；兼容CAN2.0A/B，传输速率高达1Mbit/s；支持32个消息对象，且每个消息对象有自己的掩码标识；提供可屏蔽中断、可编程FIFO模式；可通过CAN接口进行Flash ISP编程

o -UART，可产生小数波特率，具有调制解调器、内部FIFO，支持RS-485/EIA-485标准

o -SSP控制器，带FIFO和多协议功能（仅在LQFP48和PLCC44封装中有两路SSP）

o -I2C总线接口，完全支持I2C总线规范和快速模式，数据速率为1Mbit/s，具有多个地址识别功能和监控模式

• 其它外设：

o -多达42个通用I/O（GPIO）引脚，带可配置的上拉/下拉电阻

o -某些引脚支持20mA的高驱动电流，如P0.7脚

o -I2C总线引脚在FM+模式下可支持20mA的灌电流

o -4个通用定时器/计数器，共有4路捕获输入和13路匹配输出

o -可编程的看门狗定时器（WDT）

o -系统节拍定时器 个支持随机跳转的内部预取指单元。 • 带有SWD调试功能

• 集成了PMU（电源管理单元），可在睡眠、深度睡眠和深度掉电模式中极大限度地减少功耗

• 具有三种低功耗模式：睡眠模式、深度睡眠模式和深度掉电模式

• 3.3V单电源供电（2.0V~3.6V）

• 10位ADC，在8个引脚中实现输入多路复用

• GPIO均可配置为边沿或电平中断

• 时钟输出功能可以反映主振荡器时钟、IRC时钟、CPU时钟和看门狗时钟

• 13个拥有专用中断的GPIO可将CPU从深度睡眠模式中唤醒

• 掉电检测，具有4个独立的阀值，用于中断和强制复位

• 上电复位（POR）

• 主振荡器工作范围：1MHz~25MHz

• 12MHz内部RC振荡器可调节到+1%精度，并可将其选择为系统时钟

• PLL允许CPU在最大CPU速率下操作，而无需高频晶振，可从主振荡器、内部RC振荡器或看门狗振荡器运行

• 可采用LQFP48、PLCC44、HVQFN33或WL-CSP（晶片级）封装

2

LPC11C00

LPC11C14 LPC11C14FBD/301 32 8 - 1 1 1 2 8ch/10bit LQFP48

LPC11C12 LPC11C12FBD/301 16 8 - 1 1 1 2 8ch/10bit LQFP48

LPC1100L[1]

LPC1114L LPC1114FA44/302 32 8 √ - 1 1 2 8ch/10bit PLCC44

LPC1114FBD48/302 32 8 √ - 1 1 2 8ch/10bit LQFP48

LPC1114FHN33/302 32 8 √ - 1 1 1 8ch/10bit HVQFN33

LPC1114FHN33/202 32 4 √ - 1 1 1 8ch/10bit HVQFN33

LPC1113L LPC1113FBD48/302 24 8 √ - 1 1 2 8ch/10bit LQFP48

LPC1113FHN33/302 24 8 √ - 1 1 1 8ch/10bit HVQFN33

LPC1113FHN33/202 24 4 √ - 1 1 1 8ch/10bit HVQFN33

LPC1112L LPC1112FHN33/202 16 4 √ - 1 1 1 8ch/10bit HVQFN33

LPC1112FHN33/102 16 2 √ - 1 1 1 8ch/10bit HVQFN33

LPC1111L LPC1111FHN33/202 8 4 √ - 1 1 1 8ch/10bit HVQFN33

LPC1111FHN33/102 8 2 √ - 1 1 1 8ch/10bit HVQFN33

LPC1100

LPC1114 LPC1114FA44/301 32 8 - - 1 1 2 8ch/10bit PLCC44

LPC1114FBD48/301 32 8 - - 1 1 2 8ch/10bit LQFP48

LPC1114FHN33/301 32 8 - - 1 1 1 8ch/10bit HVQFN33

LPC1114FHN33/201 32 4 - - 1 1 1 8ch/10bit HVQFN33

LPC1113 LPC1113FBD48/301 24 8 - - 1 1 2 8ch/10bit LQFP48 LPC1113FHN33/301 24 8 - - 1 1 1 8ch/10bit HVQFN33

LPC1113FHN33/201 24 4 - - 1 1 1 8ch/10bit HVQFN33

LPC1112 LPC1112FHN33/201 16 4 - - 1 1 1 8ch/10bit HVQFN33

LPC1112FHN33/101 16 2 - - 1 1 1 8ch/10bit HVQFN33

LPC1111 LPC1111FHN33/201 8 4 - - 1 1 1 8ch/10bit HVQFN33

LPC1111FHN33/101 8 2 - - 1 1 1 8ch/10bit HVQFN33

LPC1102[2] LPC1102 32 8 - - 1 - 1 5ch/10bit WL-CSP

合集下载

典型MCU架构详解与主流MCU介绍

典型MCU架构详解与主流MCU介绍

典型MCU架构详解与主流 MCU介绍

在前面的介绍中，我们已经了解到 MCU就是基于一定的内核体系，集成了存储、

并行或串行I/O、定时器、中断系统以及其他控制功能的微型计算机系统，如图 4.1是典型的MCU组成框图。

團4.1典型MCU的组成椎圏

目前，虽然很多厂商采用了 ARM内核体系，但是在具体的 MCU产品上，各个公

司集成的功能差异非常大，形成 MCU百花齐放的格局，由于本书的重点是介绍

32位MCU,所以我们将重点以恩智浦公司的 MCU为例来介绍，这些 MCU中，

LPC3000、LH7A 采用 ARM9 内核，LPC2000 和 LH7 采用 ARM7 内核，LPC1000 系列采用Cortex-M3或M0内核，通过这几个系列的介绍可以了解 MCU的构成和

差异。

4.1恩智浦LPC1000系列MCU

LPC1000系列MCU是以第二代Cortex-M3为内核的微控制器，用于处理要求高度 集成和低功耗的嵌入式应用。采用 3级流水线和哈佛结构，其运行速度高达

100MHz，带独立的本地指令和数据总线以及用于外设的第三条总线， 使得代码执

行速度高达1.25MIPS/MHz ,并包含一个支持分支预测的内部预取指单元， 用于静电设计、

LPC1000 系列

LPC1700系列ARM是以第二代的Cortex-M3为内核，是为嵌入式系统应用而设计 的高性能、低功耗的 32位微处理器，适用于仪器仪表、工业通讯、电机控制、灯 光控制、报警系统等领域。其操作频率高达 100MHz，采用3级流水线和哈佛结

构，带独立的本地指令和数据总线以及用于外设的高性能的第三条总线，使得代 申涵 蕃帥寸钟

KOXI

KAM *1怖接口

照明设备、工业网络、报警系统、白色家电、电机控制等领域。

MCU又分为LPC1700系列和LPC1300系列，下面我们分开介绍。

4.1.1 LP C1700 系列MCU介绍 特别适 复也 外逐走时元 4丁柏

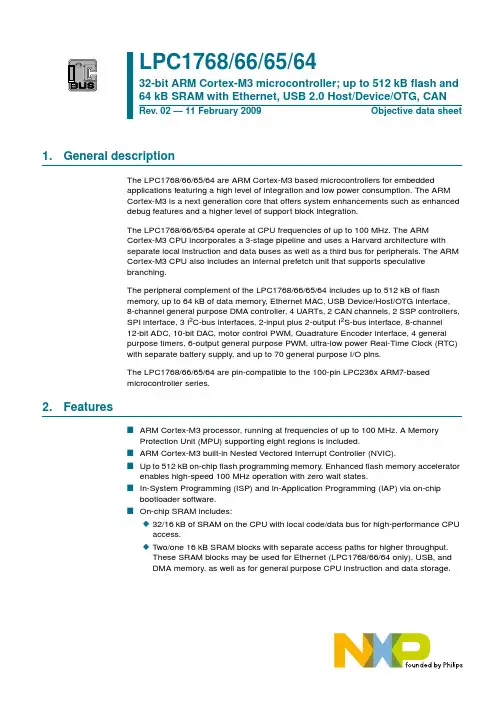

LPC1765中文资料

LPC1765中文资料

1.General description

The LPC1768/66/65/64 are ARM Cortex-M3 based microcontrollers for embeddedapplications featuring a high level of integration and low power consumption. The ARMCortex-M3isanextgenerationcorethatofferssystemenhancementssuchasenhanceddebug features and a higher level of support block integration.

The LPC1768/66/65/64 operate at CPU frequencies of up to 100 MHz. The ARMCortex-M3 CPU incorporates a 3-stage pipeline and uses a Harvard architecture withseparate local instruction and data buses as well as a third bus for peripherals. The ARMCortex-M3 CPU also includes an internal prefetch unit that supports speculativebranching.

The peripheral complement of the LPC1768/66/65/64 includes up to 512 kB of flashmemory, up to 64 kB of data memory, Ethernet MAC, USB Device/Host/OTG interface,8-channelgeneralpurposeDMAcontroller,4UARTs,2CANchannels,2SSPcontrollers,SPI interface, 3 I2C-bus interfaces, 2-input plus 2-output I2S-bus interface, 8-channel12-bit ADC, 10-bit DAC, motor control PWM, Quadrature Encoder interface, 4 generalpurpose timers, 6-output general purpose PWM, ultra-low power Real-Time Clock (RTC)with separate battery supply, and up to 70 general purpose I/O pins.

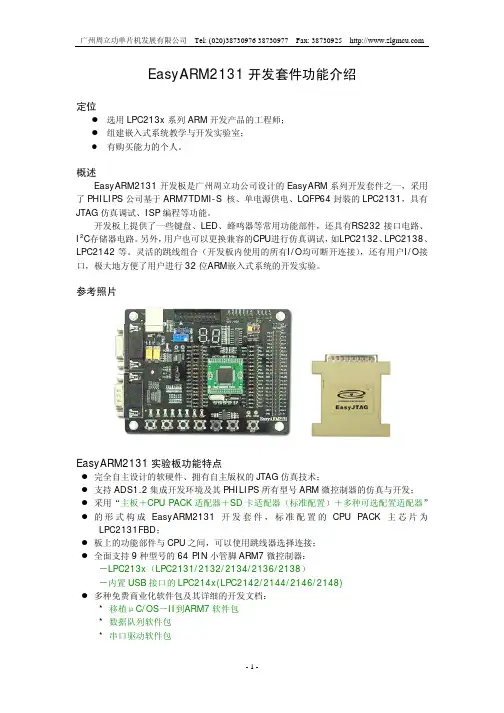

EasyARM2131功能介绍

EasyARM2131功能介绍

广州周立功单片机发展有限公司 Tel: (020)38730976 38730977 Fax: 38730925

EasyARM2131开发套件功能介绍

定位

󰁺 选用LPC213x系列ARM开发产品的工程师；

󰁺 组建嵌入式系统教学与开发实验室；

󰁺 有购买能力的个人。

概述 EasyARM2131开发板是广州周立功公司设计的EasyARM系列开发套件之一，采用

了PHILIPS公司基于ARM7TDMI-S 核、单电源供电、LQFP64封装的LPC2131，具有JTAG仿真调试、ISP编程等功能。

开发板上提供了一些键盘、LED、蜂鸣器等常用功能部件，还具有RS232接口电路、I2C存储器电路。另外，用户也可以更换兼容的CPU进行仿真调试，如LPC2132、LPC2138、

LPC2142等。灵活的跳线组合（开发板内使用的所有I/O均可断开连接），还有用户I/O接

口，极大地方便了用户进行32位ARM嵌入式系统的开发实验。

参考照片

EasyARM2131实验板功能特点

󰁺 完全自主设计的软硬件、拥有自主版权的JTAG仿真技术；

󰁺 支持ADS1.2集成开发环境及其PHILIPS所有型号ARM微控制器的仿真与开发；

󰁺 采用“主板＋CPU PACK适配器＋SD卡适配器（标准配置）＋多种可选配置适配器”

󰁺 的形式构成EasyARM2131开发套件，标准配置的CPU PACK主芯片为LPC2131FBD；

󰁺 板上的功能部件与CPU之间，可以使用跳线器选择连接；

󰁺 全面支持9种型号的64 PIN小管脚ARM7微控制器：

－LPC213x（LPC2131/2132/2134/2136/2138）

－内置USB接口的LPC214x(LPC2142/2144/2146/2148)

󰁺 多种免费商业化软件包及其详细的开发文档： * 移植μC/OS－II到ARM7软件包

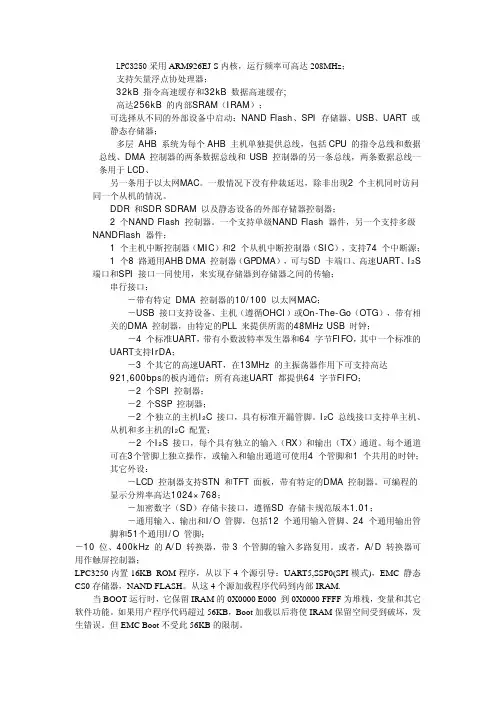

LPC3250应用
