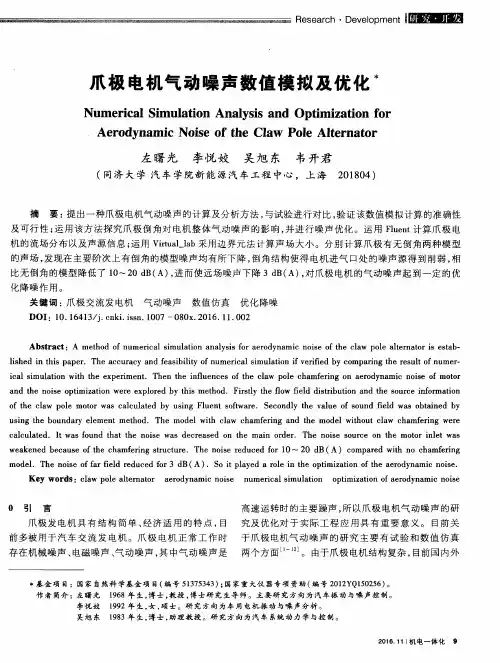

爪极电机气动噪声数值模拟及优化水　

Ｎｕｍｅｒｉｃａｌ　Ｓｉｍｕｌａｔｉｏｎ　Ａｎａｌｙｓｉｓ　ａｎｄ　Ｏｐｔｉｍｉｚａｔｉｏｎ　ｆｏｒ　

Ａｅｒｏｄｙｎａｍｉｃ　Ｎｏｉｓｅ　ｏｆ　ｔｈｅ　Ｃｌａｗ　Ｐｏｌｅ　Ａｌｔｅｒｎａｔｏｒ　

左曙光　李悦姣　吴旭东　韦开君　

（同济大学汽车学院新能源汽车工程中心，上海　２０１８０４）　

摘　要：提出一种爪极电机气动噪声的计算及分析方法，与试验进行对比，验证该数值模拟计算的准确性　及可行性；运用该方法探究爪极倒角对电机整体气动噪声的影响，并进行噪声优化。运用Ｆｌｕｅｎｔ计算爪极电　

机的流场分布以及声源信息；运用Ｖｉｒｔｕａｌ—ｌａｂ采用边界元法计算声场大小。分别计算爪极有无倒角两种模型　的声场，发现在主要阶次上有倒角的模型噪声均有所下降，倒角结构使得电机进气口处的噪声源得到削弱，相　

比无倒角的模型降低了１０－２０　ｄＢ（Ａ），进而使远场噪声下降３　ｄＢ（Ａ），对爪极电机的气动噪声起到一定的优　

化降噪作用。　

关键词：爪极交流发电机气动噪声　数值仿真　优化降噪　

ＤｏＩ：１０．１６４１３／　．ｃｎｋｉ．ｉｓｓｎ．１００７—０８０ｘ．２０１６．１１．００２　

Ａｂｓｔｒａｃｔ：Ａ　ｍｅｔｈｏｄ　ｏｆ　ｎｕｍｅｒｉｃａｌ　ｓｉｍｕｌａｔｉｏｎ　ａｎａｌｙｓｉｓ　ｆｏｒ　ａｅｒｏｄｙｎａｍｉｃ　ｎｏｉｓｅ　ｏｆ　ｔｈｅ　ｃｌａｗ　ｐｏｌｅ　ａｌｔｅｒｎａｔｏｒ　ｉＳ　ｅｓｔａｂ．　

１ｉｓｈｅｄ　ｉｎ　ｔｈｉｓ　ｐａｐｅｒ．Ｔｈｅ　ａｃｃｕｒａｃｙ　ａｎｄ　ｆｅａｓｉｂｉｌｉｔｙ　ｏｆ　ｎｕｍｅｒｉｃａｌ　ｓｉｍｕｌａｔｉｏｎ　ｉｆ　ｖｅｒｉｆｉｅｄ　ｂｙ　ｃｏｍｐａｒｉｎｇ　ｔｈｅ　ｒｅｓｕｌｔ　ｏｆ　ｎｕｍｅｒ—　

ｉｅａｌ　ｓｉｍｕｌａｔｉｏｎ　ｗｉｔｈ　ｔｈｅ　ｅｘｐｅｒｉｍｅｎｔ．Ｔｈｅｎ　ｔｈｅ　ｉｎｆｌｕｅｎｃｅｓ　ｏｆ　ｔｈｅ　ｃｌａｗ　ｐｏｌｅ　ｃｈａｍｆｅｒｉｎｇ　ｏｎ　ａｅｒｏｄｙｎａｍｉｃ　ｎｏｉｓｅ　ｏｆ　ｍｏｔｏｒ　
