3 电容的识别方法详解

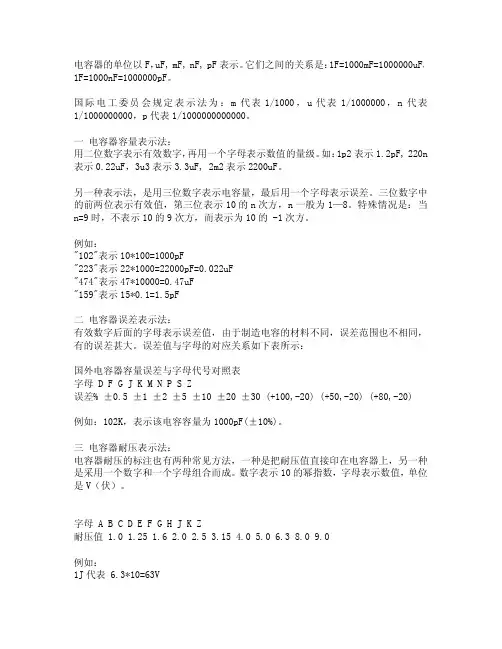

电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，

其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103 毫法（mF）=106 微法（uF）=109 纳法（nF）=1012 皮法（pF）

即：1 uF＝103 nF ； 1 nF＝10-3 uF ； 1 uF＝106 pF ； 1 pF＝10-6 uF

容量大的电容其容量值在电容上直接标明，如10uF/16V。

容量小的电容其容量值在电容上用字母表示或数字表示。

●字母表示法：1m=1000 uF； 1P2=1.2PF； 1n=1000PF

●数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。 如：102表示10×102 PF=1000PF ； 224表示22×104 PF=0.22 uF

1. 直标法

容量单位：F（法拉）、μF（微法）、nF（纳法）、pF（皮法或微微法）。

1法拉（F）=106 微法（uF）=1012 微微法（pF）；

1微法（uF）=103 纳法（nF）=106 微微法（pF） ； 1纳法（nF）=103 微微法（pF）

4n7 表示4.7nF或4700pF ； 0.22 表示0.22μF ； 51 表示51pF 。

有时用大于1的两位以上的数字表示单位为pF的电容，例如101表示100 pF。用小于1的数字表示单位为μF 的电容，例如0.1表示0.1μF 。

2. 数码表示法

一般用三位数字来表示容量的大小，单位为pF。前两位为有效数字，后一位表示位率。即乘以10n ，n为第三位数字。如223J代表22×103 pF＝22000pF＝0.022μF，允许误差为±5% ，这种表示方法最为常见。

3. 色码表示法

这种表示法与电阻器的色环表示法类似，颜色涂于电容器的一端或从顶端向引线排列。色码一般只有三种颜色，前两环为有效数字，第三环为位率，单位为pF。有时色环较宽，如红红橙，两个红色环涂成一个宽的，表示22000pF。

小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示。

色标法就是用不同颜色的色带或色点，按规定的方法在电容器表面上标志出其主要参数码相的标志方法。电容器的标称值、允许偏差及工作电压均可采颜色进行标志，其规定见下表图。

电容器主要参数的色标规定

4 颜色 有效数字

（第1、2位或第3位） 倍乘

（倒数第2位） 允许偏差（﹪）

（倒数第1位） 工作电压

（V）

银 — 10-2 ±10 —

金 — 10-1 ±5 —

黑 0 100 — 4

颜色 有效数字

（第1、2位或第3位） 倍乘

（倒数第2位） 允许偏差（﹪）

（倒数第1位） 工作电压

（V）

棕 1 101 ±1 6.3

红 2 102 ±2 10

橙 3 103 — 16

黄 4 104 — 25

绿 5 105 ±0.5 32

蓝 6 106 ±0.25 40

紫 7 107 ±0.1 50

灰 8 108 — 63

白 9 109 ＋50

－20 —

无色 —

— ±20 —

电容器的色标示例：标称电容量为0.047μF、允许偏差为±5%的电容器的表示如下图。

5 电阻器和电容器的表示方法

在使用电阻器和电容器时，经常要了解它们的主要参数。一般情况下，对电阻器应考虑其标称阻值、允许偏差和标称功率;对电容器则需了解其标称容量、允许偏差和耐压。

电阻器和电容器的标称值和允许偏差一般都标在电阻体和电容体上，而在电路图上通常只标出标称值，电解电容则常增标耐压，特殊用途电容器除标出耐压外还要注明品种。它们的标志方法分为下列４种。

１、直标法：

直标法是将电阻器和电容器的标称值用数字和文字符号直接标在电阻体和电容体上，其允偏差则用百分数表示，未标偏差值日的即为±20%的允许偏差。

２、文字符号法：

文字符号法是将电阻器和电容器的标称值和允许偏差用数字和文字符号按一定规律组合标志在电阻体和电容体上。电阻器和电容器标称值的单位标志符号见表１，允许偏差的标志符号见表２。

先举几个电阻器的例子：

6R2J表示该电阻标称值为6.2欧姆（Ω），允许偏差为±5%；3k6k表示表示电阻值为3.6千欧（kΩ），允许偏差 10%；1M5则表示电阻值为1.5兆欧（MΩ），允许偏差±20%。

再举几个电容器的例子：

2n2J表示该电容器标称值为2.2纳法（nF），即 2200皮法（pF），允许偏差为±5%；47nk表示电容器容量为470纳法(nF)或0.47微法（uF），允许偏差±10%。在电路图中，电阻器的欧姆符号Ω和电容量的法拉符号Ｆ常可略去不标。

３、色标法：

普通电阻器用四色环标志，精密电阻器用五色环标志，紧靠电阻体一端头的色环为第一环，露着电阻体本色较多的另一端头为末环。色标法在电容器上也常用。使用者需熟记表示数字0－９的黑、棕、红、橙、黄、绿、蓝、紫、灰、白各色环的顺序。色标法在各种电子学入门书中介绍较多，这里不再详述。

４、数码表示法：

在产品和电路图上用三位数字表示元件的标称值的方法称为数码表示法。常见于进口电器机心和合资企业产品中，如寻呼机、手机中的贴片电阻几乎无一例外地用数码表示法。在三位数码中，从左至右第一、二位数表示电阻标称值的第一、二位有效数字，第三位数为倍率10n 的n(即在前两位数后加0的个数），单位为Ω。例如标志为 222的电阻器，其阻值为2200Ω即2.2kΩ；标志是105的电阻器阻值为１ＭΩ；标志是4R7的电阻器阻值为4.7Ω。需要注意的是要将这种标志法与传统方法区别开来：如标志为220的电阻器其电阻值为22Ω，只有标志为221的电阻器其阻值才为220Ω。标志是0或000的电阻器，实际是跳线，阻值为0Ω。

目前电子市场上大多数圆片电容器、瓷介电容器和cbb电容器都用数码表示法，读数法与电阻器上的相同。

6

在一些进口机心中，微调电阻器阻值的标志法除了用三位数字外还有用两位数字的。如标志为53表示5kΩ，14和54分别表示10kΩ和50kΩ。一些精密贴片电阻器也有用4位数字表示法，如1005表示10MΩ等。

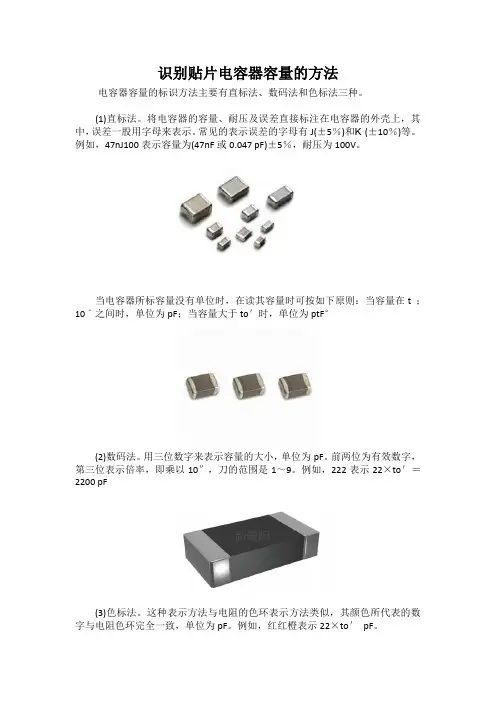

贴片电容器一般都是无符号标志的，可根据经验从颜色的深浅去辨别。浅色或白色的为皮法（pF）级，如100pF以内的；深色、棕色为隔直流、滤波电容器，为纳法（nF）级的电容器。

电容器的型号命名方法

1. 国产电容器的命名由四部分组成：

第一部分：用字母表示名称，电容器为C。

第二部分：用字母表示材料，见表2-5和表2-6所示。

表2-5 国产电容第二部分字母电表的含义

字 母 材 料 字 母 材 料 字 母 材 料

A 钽电解 H 纸膜复合 Q 漆膜

B 非极性有机薄膜 I 玻璃釉 T 低频陶瓷

C 高频瓷介 J 金属化纸介 V 云母纸

D 铝电解 L 极性有机薄膜 Y 云母

E 其它材料 N 铌电解 Z 纸介

G 合金电解 O 玻璃膜

注 B代表聚苯乙烯等非极性有机薄膜，常在“B”后面再加一字母，以区分具体材料。例如“BB”为聚丙烯，“BF”为聚四氟乙烯

L代表涤纶等极性有机薄膜，常在“L”后面再加一字母，以区分具体材料。例如：“LS”为聚碳酸酯。

表2-6各种国产电容及代号

代 号 类 别 代 号 类 别

CA 钽电解 CZ 纸介

CN 铌电解 CJ 金属化纸介

CD 铝电解 CH 复合介质

CG 合金电解 CQ 漆膜介质

CE 其它电解 CL 聚酯（涤纶）

CC 高频瓷介 CB 聚苯乙烯

CT 低频瓷介 CBB 聚丙烯

CO 玻璃膜 CBF 聚四氟乙烯

CI 玻璃釉 CLS 聚碳酸酯

CY 云母

第三部分：用数字或字母表示分类，见表2-7所示。

第四部分：用数字表示序号，以区别电容器的外形尺寸及性能指标。

7

表2-7 国产电容第三部分数字或字母代表的含义

数字或

字母 含义

瓷介电容器 云母电容器 有机电容器 电解电容解

1 圆形 非密封 非密封 箔式

2 管形 非密封 非密封 箔式

3 叠片 密封 密封 烧结粉、非固体

4 独石 密封 密封 烧结粉、固体

5 穿心 穿心

6 支柱等

7 无极性

8 高压 高压 高压

9 特殊 特殊

G 高功率型

T 叠片式

W 微调型

J 金属化型

Y 高压型

2.电容器参数的标志方法：

（1）直标法：用字母和数字把型号、规格直接标在外壳上。

（2）文字符号法（同电阻）：用数字、文字符号有规律的组合来表示电容量。

标称允许偏差表示方法也和电阻相同。

表2-8 小容量电容绝对容差表示

字 母 B C D F G

绝对容差 ±0.1pF ±0.2pF ±0.5pF ±1pF ±2pF

（3）色标法：表示方法和电阻相同，单位一般为pF。小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：

色标法就是用不同颜色的色带或色点，按规定的方法在电容器表面上标志出其主要参数码相的标志方法。电容器的标称值、允许偏差及工作电压均可采颜色进行标志，其规定见表图。

电容器主要参数的色标规定

颜色 有效数字

（第1、2位或第3位） 倍乘

（倒数第2位） 允许偏差（﹪）

（倒数第1位） 工作电压

（V）

银 — 10-2 ±10 —

金 — 10-1 ±5 —

黑 0 100 — 4
