桥梁伸缩装置安装施工方案

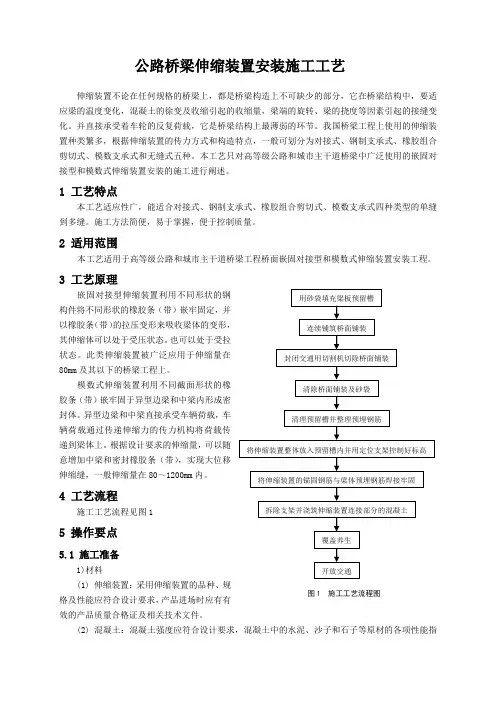

公路桥梁伸缩装置安装施工工艺

伸缩装置不论在任何规格的桥梁上，都是桥梁构造上不可缺少的部分，它在桥梁结构中，要适应梁的温度变化，混凝土的徐变及收缩引起的收缩量，梁端的旋转、梁的挠度等因素引起的接缝变化。并直接承受着车轮的反复荷载，它是桥梁结构上最薄弱的环节。我国桥梁工程上使用的伸缩装置种类繁多，根据伸缩装置的传力方式和构造特点，一般可划分为对接式、钢制支承式、橡胶组合剪切式、模数支承式和无缝式五种。本工艺只对高等级公路和城市主干道桥梁中广泛使用的嵌固对接型和模数式伸缩装置安装的施工进行阐述。

1 工艺特点

本工艺适应性广，能适合对接式、钢制支承式、橡胶组合剪切式、模数支承式四种类型的单缝到多缝。施工方法简便，易于掌握，便于控制质量。

2 适用范围

本工艺适用于高等级公路和城市主干道桥梁工程桥面嵌固对接型和模数式伸缩装置安装工程。

3 工艺原理

嵌固对接型伸缩装置利用不同形状的钢构件将不同形状的橡胶条（带）嵌牢固定，并以橡胶条（带）的拉压变形来吸收梁体的变形，其伸缩体可以处于受压状态。也可以处于受拉状态。此类伸缩装置被广泛应用于伸缩量在80mm及其以下的桥梁工程上。

模数式伸缩装置利用不同截面形状的橡胶条（带）嵌牢固于异型边梁和中梁内形成密封体。异型边梁和中梁直接承受车辆荷载，车辆荷载通过传递伸缩力的传力机构将荷载传递到梁体上。根据设计要求的伸缩量，可以随意增加中梁和密封橡胶条（带），实现大位移伸缩缝，一般伸缩量在80～1200mm内。

4 工艺流程

施工工艺流程见图1

5 操作要点

5.1 施工准备

1)材料

(1) 伸缩装置：采用伸缩装置的品种、规格及性能应符合设计要求，产品进场时应有有效的产品质量合格证及相关技术文件。

(2) 混凝土：混凝土强度应符合设计要求，混凝土中的水泥、沙子和石子等原材的各项性能指清除桥面铺装及砂袋

清理预留槽并整理预埋钢筋

将伸缩装置整体放入预留槽内并用定位支架控制好标高

桥梁伸缩缝安装施工技术方案

1、工程概况

本工程为席薛高速公路NO.1合同伸缩缝安装工程。本合同段K0+053.7桥两端设HZF-60伸缩缝，缝总长为63.91米。浇筑C50混凝土8.7立方米。

2、施工组织

伸缩缝安装施工计划自2004年8月16日开始至2004年8月31日完成，投入一个专业工程队，队长：贾江妞，技术员：杨军，施工工人15人。主要设备表附后。

3、主要施工方法

3．1伸缩缝安装主要施工工序为：施工准备—测量放样—开槽、清槽—空心板部及背墙部预埋钢筋调整—门式ф16钢筋预埋—伸缩缝定位—焊接—浇筑C50混凝土—C50混凝土养生—施工资料整理、归档。

3．2施工准备

3.2.1伸缩缝施工之前组织所有参与施工的工人学习图纸及相关文件，并逐级进行技术交底，使每一施工工人都熟悉掌握施工要领。

3.2.2组织材料进场，对成品的伸缩装置结合图纸进行尺寸、角度复核。

3.2.3对进场用机械进行必要的调试和检修，使其达到良好的运行状态，对砼运输浇筑、振捣、养生等设备要仔细检查，必要时要具有备用设备。 3．3测量放样

在施工完成的桥面铺装层顶依据图纸设计要求由测量人员定出开槽线，仔细校对后进入下一工序。

3．4开槽、清槽

3.4.1开槽采用专用路面切割机进行切割沥青混凝土，切割线以外的沥青混凝土下的水泥混凝土铺装密实，不能有空洞或其它松散杂物。

3.4.2认真清理缝端杂物，检查缝宽是否满足设计要求，若缝端间隙达不到要求，则采取措施进行处治。

3.4.3伸缩装置预留槽内一般存在一些松散混凝土，浮浆和其它杂物。施工时，要凿除槽内混凝土浮浆，对混凝土表面进行打毛处理，并采用高压水枪或气枪对腔体内进行彻底清理，以保证新老混凝土牢固结合。

3.4.4开槽、清槽结束后必需由现场技术员验收合格，报现场监理批准后方可进入下一道工序。

3．5空心板部及背墙部预埋钢筋调整

3.5.1首先结合图纸对各部位钢筋进行数量核对，若有缺少的情况，则用钻孔机打孔、补筋。（孔内宜灌注环氧树脂进行加强）。

桥梁伸缩装置安装

1 适用范围

适用于公路及城市桥梁工程中桥面模数式伸缩装置安装施工。

2 施工准备

2 . 1 技术准备

1 ．检验到场伸缩装置的质量。

2 ．进行混凝土原材料试验，确定混凝土设计配合比和施工配合比。

3 ．施工方案编制审批完，并对有关人员进行技术交底。

2 . 2 材料要求

1 ．模数式伸缩装置

( l ）模数式伸缩装置由异形钢梁与单元橡胶密封带组合而成，适用于伸缩量为80mm～120mm的桥梁工程。

( 2 ）伸缩装置中所用异形钢梁沿长度方向的直线度应满足1.5mm/ m ，全长应满足10mm /10m 的要求。钢构件外观应光洁、平整，不允许变形扭曲。

( 3 ）伸缩装置必须在工厂组装。组装钢件应进行有效的防护处理，吊装位置应用明显颜色标明，出厂时应附有效的产品质量合格证明文件。

2 ．混凝土：混凝土强度应符合设计要求，混凝土中的水泥、砂和石子等原材料的各项性能指标均要符合国家现行标准《 公路工程水泥混凝土试验规程》 （JTJ 053 ）的有关规定。如采用钢纤维混凝土应符合国家现行标准《 钢纤维混凝土结构设计与施工规程》 （CECS

35 ）的规定。

3 ．钢筋：应有产品出厂合格证和检验报告单。钢筋的品种、级别、规格应符合设计要求，钢筋进场后应按国家现行标准《钢筋混凝土用热轧带肋钢筋》 （GB 1499 ）的规定抽取试件做力学性能试验，其质量必须符合有关标准的规定。

2 . 3 机具设备

1 ．设备：路面切割机、钢筋调直机、钢筋切断机、钢筋弯曲机、千斤顶、空压机、振捣器、交流电焊机、氧一乙炔焊接切割设备等。

2 ．检测设备：路面平整度直尺（3m ）、路面平整度检测仪等。

2 . 4 作业条件

沥青混凝土表面层施工完成，缝的长度、宽度已按设计长度和安装温度调整完毕。

3 施工工艺

3 . 1 工艺流程

3 . 2 操作工艺

1 ．测量放线

( l ）在路面预留的伸缩缝位置处，放出伸缩缝中线，按设计要求从中线返出伸缩缝混凝土保护带边缘线。

范文范例 参考指导

word格式整理 桥梁伸缩缝安装施工工法

QYGF18-2009

技术与试验中心

一、前言

桥梁伸缩缝是桥梁构造的一部分，设置在桥梁梁端或梁端与桥台（墩台）之间的伸缩装置，通过自由伸缩保证桥面与路面、桥面与桥面之间的良好衔接。伸缩缝的施工是桥梁建设中的一项重要的项目，其施工的质量好坏，养护是否科学、及时，将会直接影响到日后行车的平稳性、舒适性、安全性以及桥梁的服务质量和使用年限。

二、工法特点

主要介绍毛勒伸缩装置和TST碎石弹性伸缩缝。

三、适用范围

本工法适用于桥梁伸缩缝的安装和调整。

四、工艺原理

无

五、施工工艺流程及操作要点

5.1施工工艺流程

预埋钢筋

封锁交通

预留槽口 填塞槽口 铺桥面沥青混凝土 切缝

检查平整 清理槽口

填塞泡沫板 焊接 定位 毛勒装置校正及安装 校正钢筋

冲洗 割断锁定钢板 毛勒装置运至现场

现浇混凝土 养生 开放交通

5.2 伸缩缝分类 拆堵头模板 范文范例 参考指导

word格式整理 5.2.1 金属板U形伸缩缝

1）金属板U形伸缩缝是一种简易的伸缩装置。一般用于中、小跨径的桥梁，所能适应的变形量在20mm以内。

2）主要结构

（1）一般采用紫铜板或锌板制成U形，固定在伸缩空隙两端的梁上，U形板中可以填塞压缩填料，如沥青玛蹄脂、塑料胶泥或沥青砂。

（2）桥面一般采用沥青混凝土铺装，为了防止伸缩缝处铺装层的损坏，可以用型钢、钢板做护缘板。

5.2.2 钢板伸缩缝

1）适用范围

（1）板式伸缩缝，伸缩量在20—40mm，适用于温差大的梁式桥和钢桥。
