混凝土框架结构课程设计

  • 格式：docx
  • 大小：46.09 KB
  • 文档页数：12

钢筋混凝土课程设计三

钢筋混凝土多层框架结构设计

1. 设计资料

（1）基本资料

南方某高校拟建一四层教学楼，采用整体式钢筋混凝土框架结构，现浇双向板肋梁楼盖，楼板厚均按100㎜设计，屋面板按120㎜设计。

建筑总高19.0m，每层层高3.9m，室内外高差0.45m。基础顶面标高定位－1.0m。

抗震设防烈度为7度，Ⅱ类场地土，特征周期分区为第三组。

基本风压w0=0.35kN/㎡，地面粗糙度为B类。

基本雪压s0=0.25 kN/㎡。

活荷载：内走道及卫生间：2.5 kN/㎡，其余房间：2.0 kN/㎡。

楼梯间荷载：10 kN/㎡（恒+活），一般取恒荷载为7.5 kN/㎡，活荷载为2.5 kN/㎡。

上人屋面活荷载：2.0 kN/㎡；不上人屋面活荷载:0.5 kN/㎡。

（2）建筑构造

楼面面层做法：水磨石楼面（0.76 kN/㎡）；

顶棚抹灰：20㎜厚混合砂浆刷乳胶漆（γ=17 kN/㎥）；

内墙做法：190厚小型空心砌块（2.28 kN/㎡）；

外墙做法：249厚小型空心砌块（2.88 kN/㎡）；

内外墙装修一律采用20㎜厚混合砂浆找平后刷外墙漆。

（3）材料选用

混凝土：底层采用C30；二层以上采用C30。

钢筋：梁、柱中受力纵筋均采用HRB335，箍筋及构造钢筋采用HPB235。

2. 结构布置及计算简图

（1）抗震等级确定：框架结构，高度H=19m<30m，设防烈度为7度，抗震等级为三级。

（2）框架结构梁、柱截面尺寸确定

① 横向框架梁截面尺寸确定

边跨： hb=

l0 =

×6600=660㎜，取hb=600㎜，取bb=

hb=

×600=300㎜，取bb=250㎜，l0/hb=6600/600=11>4。

中间跨： hb=l0/8=3000/8=375㎜，取hb=400㎜，bb=hb/2=400/2=200㎜，取bb=250㎜，l0/h0=3000/400=7.5>4。

次梁： hb₂=l0/12=6000/12=500㎜，取hb₁=450㎜，bb₂=hb₂/2=450/2=225㎜，取bb₂=250㎜，l0/hb₂=6000/450=13.3>4。

② 纵向框架梁截面尺寸

主梁600mm×250mm

次梁hb₁=l0/10=3600/10=360㎜，取hb₁=400㎜，bb₁=hb₁/2=400/2=200㎜，l0/hb₁=3600/400=9>4。

③ 框架柱截面尺寸确定

底层：bc=H₁/12=4900/12=408㎜，取bc=hc=450㎜

其他层：Hi/12=3900/12=325㎜，取bc=hc=450㎜。

（3）计算简图如下所示

3.重力荷载计算

（1）恒荷载标准值计算：

屋面：卷材防水屋面 2.23 kN/㎡

结构层 0.12×25=3 kN/㎡

抹灰层 0.02×17=0.34 kN/㎡

合计 5.57 kN/㎡

各层楼面：水磨石地面 0.76 kN/㎡

结构层：100㎜厚现浇钢筋混凝土板 0.1×25=2.5 kN/㎡

抹灰层：20厚混合砂浆刷乳胶漆 0.02×17=0.34 kN/㎡

合计 3.6 kN/㎡

标准层梁自重（顶层）：

b×h=600×250：自重 25×0.25×（0.6－0.1）=3.13 kN/m

抹灰 0.02×（0.6－0.1）×17×2=0.34 kN/m

合计 3.47 kN/m（3.33 kN/m）

b×h=400×200：自重 25×0.2×（0.4－0.1）=1.5 kN/m

抹灰 0.02×0.4－0.1）×17×2=0.2 kN/m

合计 1.7 kN/m(1.59 kN/m)

b×h=450×200：自重 25×0.2×（0.45－0.1）=1.75 kN/m

抹灰 0.02×（0.45－0.1）×17×2=0.24 kN/m

合计 1.99 kN/m(1.87 kN/m)

b×h=600×250：自重 25×0.25×（0.6－0.1）=3.13 kN/m

抹灰 0.02×（0.6－0.1）×17×2=0.34kN/m

合计 3.47kN/m(3.33 kN/m)

b×h=400×250: 自重 25×0.25×（0.4－0.1）=1.88KN/m

抹灰 0.02×0.4－0.1）×17×2=0.2 kN/m

合计 2.08KN/m(1.94 kN/m)

基础梁：b×h=450×250: 自重 25×0.25×0.45=2.81 kN/m

柱自重：b×h=450×450：自重 25×0.45×0.45=5.06 kN/m

抹灰 0.02×0.45×17×4=0.61 kN/m

合计 5.67 kN/m

外墙自重：墙体：240厚小型空心砌块 2.88 kN/㎡

混合砂浆刷外墙漆 0.02×17×2=0.68 kN/㎡

合计 3.56 kN/㎡

内墙自重：墙体：190厚小型空心砌块 2.28 kN/㎡

混合砂浆刷外墙漆 0.02×17×2=0.68 kN/㎡

合计 2.96 kN/㎡

女儿墙：墙体 0.9×0.24×18=3.89 kN/m

抹灰 0.02×17×2×0.9=0.41 kN/m

窗： 0.4 kN/㎡

（2）活荷载标准值计算

屋面：不上人屋面： 0.5 kN/㎡

楼面：内走道及卫生间： 2.5 kN/㎡

其余房间： 2.0 kN/㎡

楼梯间： 恒+活=7.5+2.5=10 kN/㎡ 雪荷载： 0.25 kN/㎡

（3）各层重力荷载代表值计算

G ₄=屋面板重+顶层梁重+女儿墙重+0.5(标准层墙重+标准层柱重)+雪活载=5.57×36×15+（3.33×36×2+1.59×7.2×1.87×15×4+3.33×6×14+1.94×3×7）+396.58+2×0.34×0.9×(36+15) ×2+0.5 [23.85×10×2+0.34×(3.9×3.6-20×2.4^2) ×0.34×23.9×12×0.34×2+2×320.11+3.9×36×0.34×2×2+5×106.7+3.9×12×0.34×2×5+2.81×21+5.67×3.9×28]+0.5×0.25×36×15=5801.94kN

G ₂=G ₃=楼板重+标准层梁重+标准层墙重+标准层柱重)+楼面活活载=3.6×36×15+(33.47×36×2+1.7×7.2+1.99×15×4+3.47×6×4+2.08×3×7）+0.5×[23.85×10×2+0.34×(3.9×3.6-20×2.4^2) ×0.34×2+3.9×12×0.34×2+2×320.11+3.9×36×0.34×2×2+5×106.7+3.9×12×0.34×2×5+2.81×21+5.67×3.9×28]+0.5×[2.5×（3×36+10.8×6）+2×3.6×6×17]=6330.38kN

G ₁=楼板重+标准层梁重+0.5(标准层和底层墙重+标准层和底层柱重)+0.5*基础梁重+楼面活活载=3.6×36×15+（3.47×36×2+1.7×7.2+1.99×15×4+3.47×6×4+2.08×3×7）+0.5×[2548.38＋34.21×10×2+0.34×（4.9×3.6－20×2.4^2）+195.09+169.34+(4.9×12﹣2.4^2) ×0.34×2+4.9×12×0.34×2+2×402.19+4.9×36×0.34×2×2+5×134.06+4.9×12×0.34×2×5+2.28×21+5.67×4.9×2.8+5.67×3.9×28 ]+0.5×2.81×（4×36+7×15）+0.5×[2.5×（3×36+10.8×6）+2×3.6×6×17]=6735.50kN

4. 框架侧移刚度计算

（1）框架梁线刚度计算

截面

h×b 跨度

L 矩形截面惯性矩 I0 边框架梁 中框架梁

Ib=1.5I0 ib=EIb/L Ib=2I0 Ib=EIb/L

合集下载

混凝土结构课程设计

混凝土结构课程设计

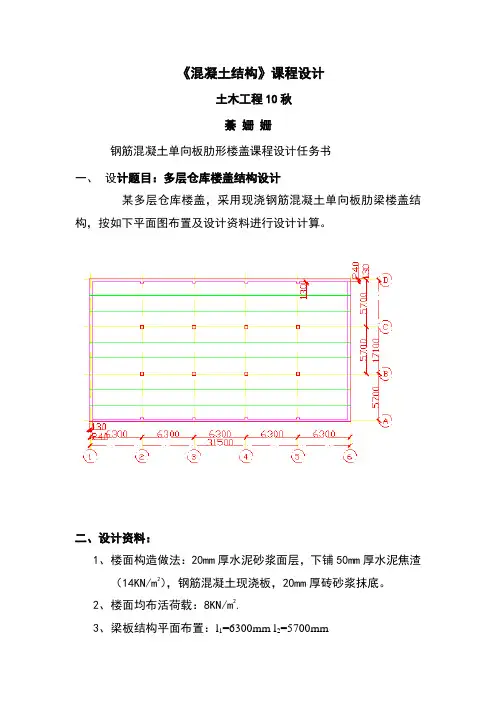

《混凝土结构》课程设计

土木工程10秋

綦 姗 姗

钢筋混凝土单向板肋形楼盖课程设计任务书

一、 设计题目：多层仓库楼盖结构设计

某多层仓库楼盖，采用现浇钢筋混凝土单向板肋梁楼盖结构，按如下平面图布置及设计资料进行设计计算。

二、设计资料：

1、楼面构造做法：20mm厚水泥砂浆面层，下铺50mm厚水泥焦渣（14KN/m2），钢筋混凝土现浇板，20mm厚砖砂浆抹底。

2、楼面均布活荷载：8KN/m2.

3、梁板结构平面布置：l1=6300mm l2=5700mm

4、荷载分项系数：恒荷载分项系数1.2：活荷载分项系数为1.3（因为多层仓库楼盖活荷载标准值大于4KN/m2）。

5、材料选用：

混凝土：采用C30（fc=14.3N/mm2,ft=1.43 N/mm2）。

钢筋 ：梁内受力纵筋采用HRB335级（fy=300N/mm2）;

板内钢筋及梁内箍筋采用HRB2335级钢筋（fy=210N/mm2）。

二、 板的计算

1、 梁、板的截面尺寸的确定

次梁净距：l3=l2/3=5700mm/3=1900mm

板按考虑塑性内力重分布方法计算。板的l1/l3=6300mm/1900mm≈ >3,按单向板设计。

（1）板的厚度：h =(1/30—1/40) l3=(1/30—1/40)X1900=(63.3—47.5)mm

（2）次梁尺寸： 高度h=(1/12—1/18) l1 =(1/12—1/18)X6300=(525—350)mm

故高度取h=450mm

宽度b=(1/2—1/3) X h=(1/2—1/3) X450= (225—150) mm

故宽度取b=200mm

（3）主梁尺寸：高度h=(1/8—1/14) l2=(1/8—1/14)X5700=(407—713)mm

故高度取h=650mm

钢筋混凝土框架结构设计

钢筋混凝土框架结构设计

钢筋混凝土框架结构设计

摘要：在现代建筑中的钢筋混凝土框架结构拥有优良的延性。施工效率快、抗震性能好以及整体性好的优点，是完全可以满足高层建筑工程建设的各项需求，在进行施工的过程之中，其应用的力度也在逐渐的加大。因为其不仅仅要承担水平荷载，还得要承担竖向荷载，对于保证整个结构的可靠性及安全稳定性十分的关键。要想真正发挥自己的作用，还得结合工程实际来进行设计，将每一个点把握住，优化其设计内容，最终就可以为后续的施工建设提供极大的便利，为高层建筑结构的质量奠定下坚实的基础。

关键词：钢筋混凝土；框架结构；设计要点。

引言：着经济的发展、科技进步、建筑要求的提升，钢筋混凝土结构在建筑行业得到了迅速发展。随着建筑造型和建筑功能要求日趋多样化，无论是工业建筑还是民用建筑，在结构设计中遇到的各种难题日益增多，钢筋混凝土结构以其界面高度小自重轻，刚度大，承载能力强、延性好等优点，被广泛应用于各国工程中，特别是桥梁结构、高层建筑及大跨度结构等领域，已取得了良好的经济效益和社会效益。该框架结构具有布局灵活、重量轻等特性。可形成较大的使用空间，满足多功能使用要求。因此，框架结构在结构设计中得到了广泛的应用。为了提高结构的抗震性能，框架结构的设计应遵循“强柱弱梁、强剪弱弯、强锚固节点”的原则。

1钢筋混凝土框架结构的组成

1.1框架结构是高层钢筋混凝土结构施工中不可忽视的内容，对于施工单位的普遍重视和价值。根据工程建设的基本情况，框架结构可分为以下两种不同类型。

1.1.1基本框架结构

基本框架结构是指基础，梁，柱和楼板。这些结构是高层建筑的基础，在项目的日常运营中起着重要作用。建筑的基本结构类型是框架，它可以灵活多样的设计形式，形成一个相对较大的应用空间，而且处理方便，为人们的生活和工作创造一个更好的环境。此外，该结构整体性能优越，具有良好的抗震性能和塑性能力，有利于保证结构的稳定性和可靠性。该结构抗震性能强，空间大，室内空间设计灵活，能有效满足高层建筑施工需要。为其更好的使用创造良好的条件，并能降低成本。但柱截面厚度较大，在设计中应给予足够的重视，以更好地指导施工。

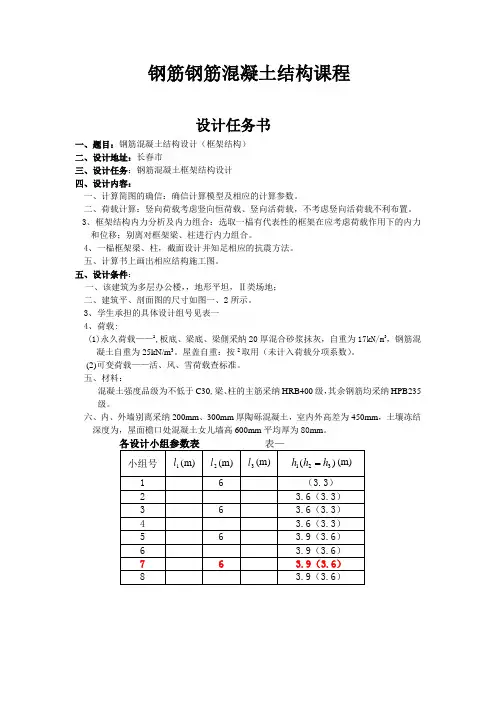

混凝土课程设计钢筋混凝土框架结构设计
