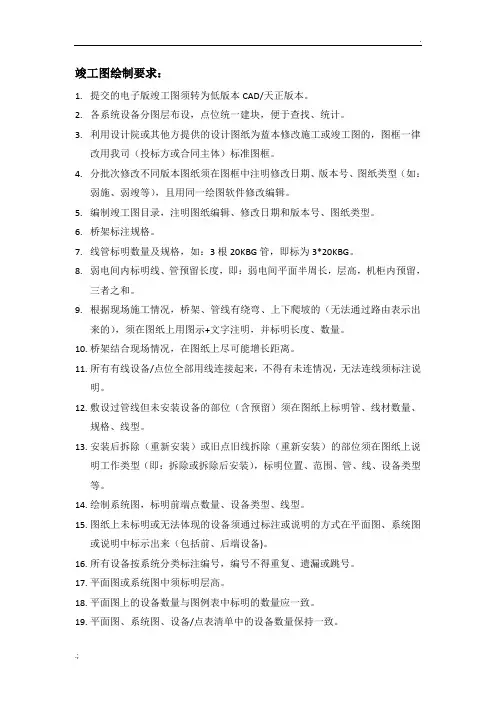

.; 竣工图绘制要求：
1. 提交的电子版竣工图须转为低版本CAD/天正版本。
2. 各系统设备分图层布设，点位统一建块，便于查找、统计。
3. 利用设计院或其他方提供的设计图纸为蓝本修改施工或竣工图的，图框一律改用我司（投标方或合同主体）标准图框。
4. 分批次修改不同版本图纸须在图框中注明修改日期、版本号、图纸类型（如：弱施、弱竣等），且用同一绘图软件修改编辑。
5. 编制竣工图目录，注明图纸编辑、修改日期和版本号、图纸类型。
6. 桥架标注规格。
7. 线管标明数量及规格，如：3根20KBG管，即标为3*20KBG。
8. 弱电间内标明线、管预留长度，即：弱电间平面半周长，层高，机柜内预留，三者之和。
9. 根据现场施工情况，桥架、管线有绕弯、上下爬坡的（无法通过路由表示出来的），须在图纸上用图示+文字注明，并标明长度、数量。
10. 桥架结合现场情况，在图纸上尽可能增长距离。
11. 所有有线设备/点位全部用线连接起来，不得有未连情况，无法连线须标注说明。
12. 敷设过管线但未安装设备的部位（含预留）须在图纸上标明管、线材数量、规格、线型。
13. 安装后拆除（重新安装）或旧点旧线拆除（重新安装）的部位须在图纸上说明工作类型（即：拆除或拆除后安装），标明位置、范围、管、线、设备类型等。
14. 绘制系统图，标明前端点数量、设备类型、线型。
15. 图纸上未标明或无法体现的设备须通过标注或说明的方式在平面图、系统图或说明中标示出来（包括前、后端设备)。
16. 所有设备按系统分类标注编号，编号不得重复、遗漏或跳号。
17. 平面图或系统图中须标明层高。
18. 平面图上的设备数量与图例表中标明的数量应一致。
19. 平面图、系统图、设备/点表清单中的设备数量保持一致。 .
.; 20. 图纸符合现场施工情况和特点，须经项目经理及上级领导审核修正。
21. 经批准的竣工图纸按竣工要求晒制蓝图或打印交项目经理，并将电子版发至项目经理。
一、设计题目
选定所给项目之一
二、设计目的：
本课程设计是在《建筑弱电系统》课程教学过程中进行的，是课程课堂讲授、课程设计及生产实习三大教学环节之一。通过该课程设计，目的是使学生达到：
(1)理论联系实际，巩固所学课程的理论知识；
(2)培养工程计算、独立分析和解决问题的能力；
(3)树立工程观点，初步学习和掌握公共建筑弱电部分设计的基本方法，获得计算、分析和解决问题的能力的训练。
三、设计任务书
要求每人选择大开间开敞办公（车库）、办公标准层、客房三个不同功能的三个楼层
（一）、安防：CCTV 宾馆部分设计还需做门禁控制系统
1.平面图：所选楼层的监控点平面的布置图。
2.系统图：安防系统图（所选建筑的整栋楼,重点是自己所选楼层）；包括弱电控制室的设计
（二）、CATV：
1.系统图（所选建筑的整栋楼,重点是自己所选楼层）。
2.所选楼层的CATV信息点平面的布置图。
（三）、综合布线
1.系统图（所选建筑的整栋楼,重点是自己所选楼层）。
2.所选楼层的语音及数据信息点平面的布置图。
选做部分
其它类型层的平面布置及系统布置
四、设计说明及计算书内容：
1、主要设备的选型
2、CATV的电平计算
3、综合布线线缆、配线架的类型及规模的选择及计算
4、各信息点或监控点设置的数量、依据（必须符合规范要求）
五、设计说明：
1、所选建筑的工程概况。所做设计的全部内容、设计目录。
六、上交：
电子文档（所画CAD图纸加设计说明、计算书一份）打印文档（设计任务书计算书）。
七、参考文献：
一、05电气图集（1-15）
二、全国民用建筑工程设计技术措施-电气2009。
三、JGJ-T16-2008民用建筑电气设计规范。
四、智能建筑弱电设计图集
五、民用建筑工程弱电施工图设计深度图样。
六、安全防范技术规范
七、有线电视广播系统技术规范
实习目的和性质：
电气图是示意性的工程图，它主要由图形符号、线框和简化外形组成，表示电气系统或电气设备中各组成部分之间的相互关系和连接关系。国家标准总则明确规定了电气图符、比例、字体、图线等方面的基本要求。主要任务是讲解常用的电气制图规范，在caxa的软件环境中学会绘制电气图的基本操作，涉及的内容有基本绘图命令、基本编辑命令、文字标注、尺寸标注和打印输出的方法、绘图环境的设置、高级绘图命令、高级修改命令、实际设计工作中的一些常用技巧、常见问题及解决方法等，使学生能制作出符合国家电气标准的电气图。
实习要求：
1. 掌握电气工程图的种类、特点和电气工程cad的制图规范。
3. 熟练掌握caxa软件环境中制作电气相应图纸型号的样板图。
4. 熟悉掌握常用电气元件的绘制，包括导线、连接器件、开关、控制和保护装置、灯和信号器件等。
5. 能够按照国家规范，绘制出完整的电气工程图。
实习内容：
一、电气制图规范
1、电气工程图主要参照了国家标准规则》 中常用的有关规定。
2、一般电气工程主要分为以下几类: 系统图或框图，电路图，接线图，电气
平面图，设备布置图，产品使用说明书用电气图，其他电气图。
3、电气工程图与其他工程图有着本质区别，主要用来表示电气与系统或装的关系，具有独特的一面，主要有以下特点：简洁，原件和连接线是电气工程图的主要组成，电气工程图的独特要素，电气工程图主要采用功能布局法和位置布局法，电气工程图的表现形式具有多样性。
4、图纸的作用是：①图纸表达了设计部门的计划构思和设计意图；②图纸指导了生产部门的加工与制造；③图纸是编制工程招标书的依据；④图纸是施工部门编制施工组织计划，编制投标报价、组织施工及材料准备的依据。因此，对工程技术人员和管理人员，都要求必须有一定的读图能力及绘图能力。
5、a类图纸的图幅的尺寸规格如下表所示：
a类图纸的图幅的尺寸规格有0号、1号、2号、3号、4号五等
CAD施工图标准制图步骤
1、 量房前准备测量工具:画板、钢卷尺、测距仪、照像机、指南针、笔等。
2、 应向物管部门了解拆除部位状况及电梯可否使用。
3、 注明小区名称、客户姓名、单元幢号和楼层数。
4、 进入房内，应先了解户型结构，再开始画图。
5、 在标注的时候，文字和标高尽量标注在外面。
6、 标注尺寸时，按长宽高来标注。
MH 门高 MW门宽 CH窗高 CW窗宽 CTW窗台宽 CTH窗台高 DH地高 LW梁宽 W宽 H高 L长 KSDJDH可视对讲地高 JCKDH检查口地高 DTW地台宽 DTH地台高
CSWDH存水弯地高 HLH护栏高 阳台无窗的梁底标高字母统一用CDH表示 DL地梁
TH台高
7、 有拆除项目较多时，应在拆除后到现场复核尺寸。
8、 制作图时，应按公司统一标准和要求进行绘制。
9、 所有标注中，应以公司统一材料代码进行标注。
10、 在标注中，有特殊要求时，可用文字标注。
11、 图纸绘制完成后，应交设计师进行审核，完毕交审核员审核。
12、 制图内容分为三类:第一类为平面类:(封面、目录、原始平面图、平面布局图、平面索引图、拆除墙体定位图、加砌墙体定位图、地面材质图、天花布置图、灯具定位图)第二类为立面类:(每个区域的立面图都要绘制。)第三类为剖面类:(剖面图、节点大样图)。 13、 在完成的图纸中，必须要有相关设计师的签字、日期和制图人员的名字。 14、 在设计和制图中，相关的要求和规范按公司制度执行。
原始平面图: 1、 绘图时入户口尽量在图纸的下方或右侧。
2、 图纸画完后，开始标注详细尺寸、功能名称、平方面积。
3、 绘制原始平面图时，应将已知的构造柱、剪力墙填充。
4、 标注的内容主要有:配电箱、弱电箱、煤气表、煤气管、水阀、检查井、冷水管、热水管、落水管、下水管、地漏、存水弯、门洞、窗洞、窗台、梁、墙体、管道井及检查门的开启方向、地面标高、顶面标高、原室内完成状况、图标、字母符号、文字要求等。 5、 标注时的注意事项:
