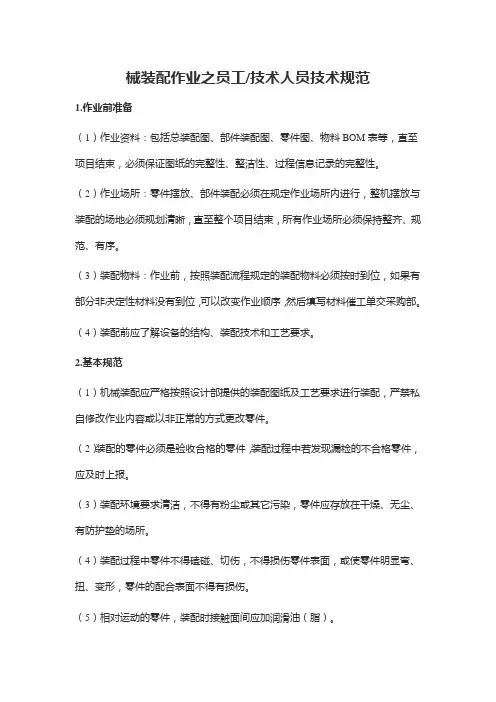

械装配作业之员工/技术人员技术规范

1.作业前准备

（1）作业资料：包括总装配图、部件装配图、零件图、物料BOM表等，直至项目结束，必须保证图纸的完整性、整洁性、过程信息记录的完整性。

（2）作业场所：零件摆放、部件装配必须在规定作业场所内进行，整机摆放与装配的场地必须规划清晰，直至整个项目结束，所有作业场所必须保持整齐、规范、有序。

（3）装配物料：作业前，按照装配流程规定的装配物料必须按时到位，如果有部分非决定性材料没有到位，可以改变作业顺序，然后填写材料催工单交采购部。

（4）装配前应了解设备的结构、装配技术和工艺要求。

2.基本规范

（1）机械装配应严格按照设计部提供的装配图纸及工艺要求进行装配，严禁私自修改作业内容或以非正常的方式更改零件。

（2）装配的零件必须是验收合格的零件，装配过程中若发现漏检的不合格零件，应及时上报。

（3）装配环境要求清洁，不得有粉尘或其它污染，零件应存放在干燥、无尘、有防护垫的场所。

（4）装配过程中零件不得磕碰、切伤，不得损伤零件表面，或使零件明显弯、扭、变形，零件的配合表面不得有损伤。

（5）相对运动的零件，装配时接触面间应加润滑油（脂）。 （6）相配零件的配合尺寸要准确。

（7）装配时，零件、工具应有专门的摆放设施，原则上零件、工具不允许摆放在机器上或直接放在地上，如果需要的话，应在摆放处铺设防护垫或地毯。

（8）装配时原则上不允许踩踏机械，如果需要踩踏作业，必须在机械上铺设防护垫或地毯，重要部件及非金属强度较低部位严禁踩踏。

3.联接方法

（1）螺栓联接

A．螺栓紧固时，不得采用活动扳手，每个螺母下面不得使用1个以上相同的垫圈，沉头螺钉拧紧后,钉头应埋入机件内,不得外露。

B．一般情况下，螺纹连接应有防松弹簧垫圈，对称多个螺栓拧紧方法应采用对称顺序逐步拧紧，条形连接件应从中间向两方向对称逐步拧紧。

C．螺栓与螺母拧紧后,螺栓应露出螺母1-2个螺距；螺钉在紧固运动装置或维护时无须拆卸部件的场合，装配前螺丝上应加涂螺纹胶。

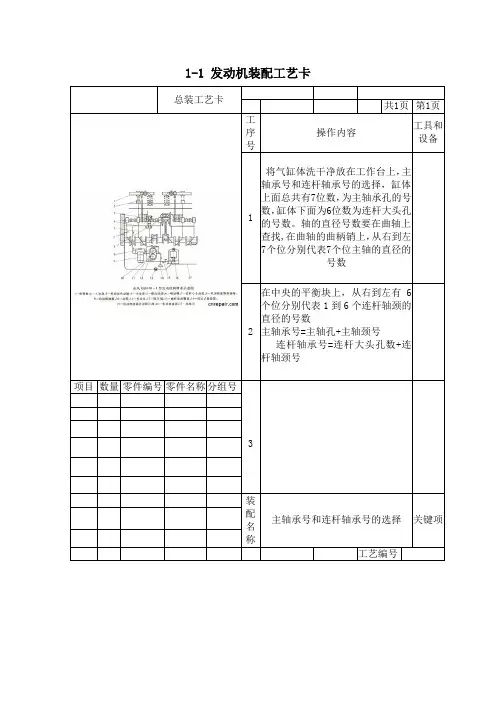

1-1 发动机装配工艺卡

总装工艺卡

共1页 第1页

工序号 操作内容 工具和设备

1

将气缸体洗干净放在工作台上，主轴承号和连杆轴承号的选择，缸体上面总共有7位数，为主轴承孔的号数，缸体下面为6位数为连杆大头孔的号数。轴的直径号数要在曲轴上查找,在曲轴的曲柄销上，从右到左7个位分别代表7个位主轴的直径的号数

2 在中央的平衡块上，从右到左有6个位分别代表1到6个连杆轴颈的直径的号数

主轴承号=主轴孔+主轴颈号

连杆轴承号=连杆大头孔数+连杆轴颈号

项目 数量 零件编号 零件名称 分组号

3

装配名称 主轴承号和连杆轴承号的选择 关键项

工艺编号

1-2 发动机装配工艺卡

总装工艺卡

共1页 第1页

工序号 操作内容 工具和设备

1 安装之前要清洗油孔和螺丝孔

（用压缩空气）。把缸体正直平放 。

安装主轴承，有油槽并且带油孔的安装轴承必须安装在轴承座孔中，主轴承必须正确安装，如果安装错误，可能堵住油孔，造成曲轴烧坏。轴承安装好后，在每个轴承上涂一层机油。

2 装曲轴 ，主轴承安装好，把曲轴放在缸体上，安放时应小心谨慎，接下来安装止推轴承 ，油槽面的方向，在前面的朝前方，在后面的止推轴承油槽面朝后方。

项目 数量 零件编号 零件名称 分组号

安装时应根据主轴承盖上原来所到的记号，按照1到7 的顺序装好，并保证主轴承盖上向前的记号，朝向发动机前方，然后按照双中间到两边的原则，分两次到三次，将主轴承盖螺栓上紧到规定的扭矩。

3

装配名称 曲轴的安装过程 关键项

工艺编号

1-3 发动机装配工艺卡

总装工艺卡

共1页 第1页

工序号 操作内容 工具和设备

1 先把衬套用压力机压在连杆小头内然后将活塞和连杆置于油中加热60~80摄氏度，取出后迅速擦净座孔，在衬套内涂上一层润滑油，把连杆小头放入到活塞内，把活塞销插入活塞内，并用橡胶锤轻轻的敲击，直至配合到位，再装入挡圈。

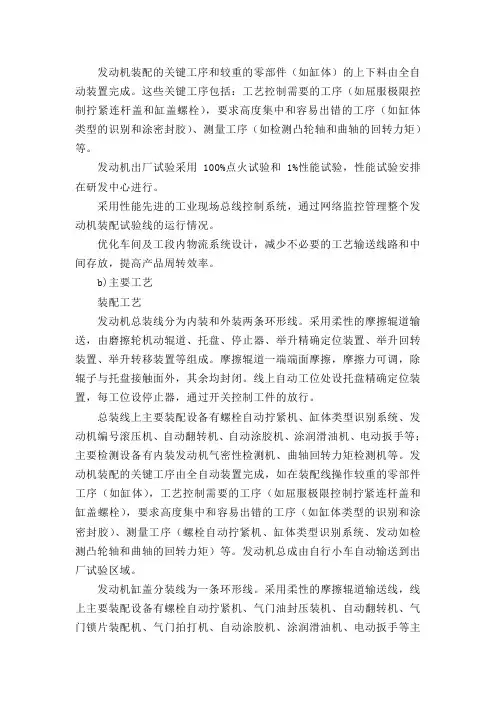

发动机装配的关键工序和较重的零部件（如缸体）的上下料由全自动装置完成。这些关键工序包括：工艺控制需要的工序（如屈服极限控制拧紧连杆盖和缸盖螺栓），要求高度集中和容易出错的工序（如缸体类型的识别和涂密封胶）、测量工序（如检测凸轮轴和曲轴的回转力矩）等。

发动机出厂试验采用100%点火试验和1%性能试验，性能试验安排在研发中心进行。

采用性能先进的工业现场总线控制系统，通过网络监控管理整个发动机装配试验线的运行情况。

优化车间及工段内物流系统设计，减少不必要的工艺输送线路和中间存放，提高产品周转效率。

b)主要工艺

装配工艺

发动机总装线分为内装和外装两条环形线。采用柔性的摩擦辊道输送，由磨擦轮机动辊道、托盘、停止器、举升精确定位装置、举升回转装置、举升转移装置等组成。摩擦辊道一端端面摩擦，摩擦力可调，除辊子与托盘接触面外，其余均封闭。线上自动工位处设托盘精确定位装置，每工位设停止器，通过开关控制工件的放行。

总装线上主要装配设备有螺栓自动拧紧机、缸体类型识别系统、发动机编号滚压机、自动翻转机、自动涂胶机、涂润滑油机、电动扳手等；主要检测设备有内装发动机气密性检测机、曲轴回转力矩检测机等。发动机装配的关键工序由全自动装置完成，如在装配线操作较重的零部件工序（如缸体），工艺控制需要的工序（如屈服极限控制拧紧连杆盖和缸盖螺栓），要求高度集中和容易出错的工序（如缸体类型的识别和涂密封胶）、测量工序（螺栓自动拧紧机、缸体类型识别系统、发动如检测凸轮轴和曲轴的回转力矩）等。发动机总成由自行小车自动输送到出厂试验区域。

发动机缸盖分装线为一条环形线。采用柔性的摩擦辊道输送线，线上主要装配设备有螺栓自动拧紧机、气门油封压装机、自动翻转机、气门锁片装配机、气门拍打机、自动涂胶机、涂润滑油机、电动扳手等主要检测设备有气门锁片装配正确性检测机、气门座试漏机、凸轮轴回转力矩检测机等。缸盖分装后通过输送机构送至总装线上的相应装配工位。
