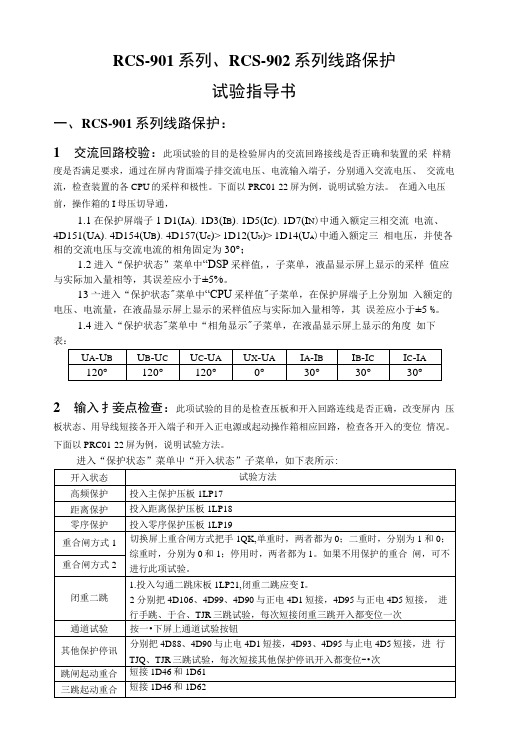

RCS-901系列、RCS-902系列线路保护试验指导书一、RCS-901系列线路保护：1交流回路校验：此项试验的目的是检验屏内的交流回路接线是否正确和装置的采样精度是否满足要求，通过在屏内背面端子排交流电压、电流输入端子，分别通入交流电压、交流电流，检查装置的各CPU的采样和极性。
下面以PRC01-22屏为例，说明试验方法。
在通入电压前，操作箱的I母压切导通，1.1在保护屏端子1 D1(I A)、1D3(I B)、1D5(I C)、1D7(I N)中通入额定三相交流电流、4D151(U A)、4D154(U B)、4D157(U C)>1D12(U N)>1D14(U A)中通入额定三相电压，并使各相的交流电压与交流电流的相角固定为30°；1.2进入“保护状态”菜单中“DSP采样值,，子菜单，液晶显示屏上显示的采样值应与实际加入量相等，其误差应小于±5%。
13亠进入“保护状态"菜单中“CPU采样值"子菜单，在保护屏端子上分别加入额定的电压、电流量，在液晶显示屏上显示的采样值应与实际加入量相等，其误差应小于±5 %。
1.4进入“保护状态"菜单中“相角显示"子菜单，在液晶显示屏上显示的角度如下表：2输入扌妾点检查：此项试验的目的是检查压板和开入回路连线是否正确，改变屏内压板状态、用导线短接各开入端子和开入正电源或起动操作箱相应回路，检查各开入的变位情况。
下面以PRC01-22屏为例，说明试验方法。
进入“保护状态”菜单屮“开入状态”子菜单，如下表所示:注：在做跳闸位置开入试验时，应分别跳A、B、C相开关，不要三相一起跳，以便检査二次回路接线的正确性。
另外，保护的跳、合闸出口压板要退出。
3整纟且试验：此项试验的目的是校验各项保护的定值和功能。
试验前将压板定值中的内部压板控制字“投闭重三跳压板"置0,其它内部保护圧板投退控制字均置1,以保证内部圧板有效，试验中仅靠外部硬压板投退保护，“电压接线路TV"置0,屏中的出口跳、合闸压板均打开。

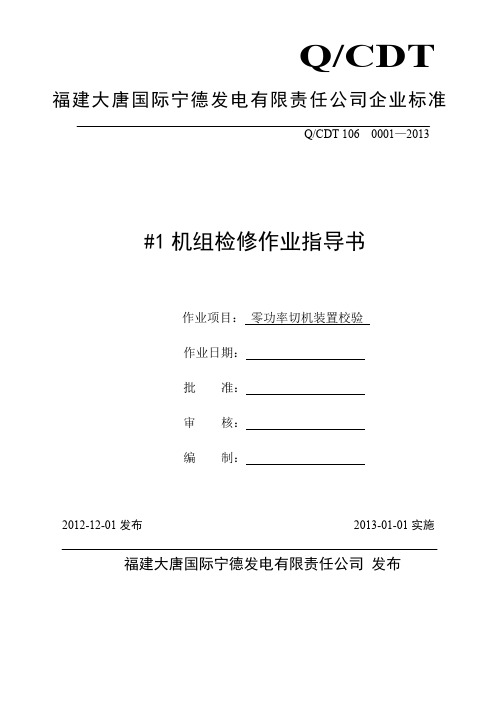

Q/CDT2012-12-01发布2013-01-01实施目录1.适用范围 (2)2.本指导书涉及的资料和图纸 (2)3．安全措施 (2)4．备品备件清单 (2)5．现场准备及工具 (2)6．检修工序及质量标准 (5)7．设备检修不合格项目处理单 (12)8．完工报告 (13)9．质量签证单 (15)附件A．试验仪器仪表清单 (16)附件B．安全措施 (16)附件C．定值单 (16)1.适用范围1．本指导书适用于福建大唐国际宁德发电有限责任公司1号机零功率切机保护装置校验工作。
2.本指导书涉及的资料和图纸下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
《国家电网公司电力安全工作规程》GB-T-14285-2006《继电保护和安全自动装置技术规程》DL 478-2001《静态继电保护及安全自动装置通用技术条件》DL/T 624-1997《继电保护微机型试验装置技术条件》3．安全措施4．备品备件清单5．现场准备及工具5.1 工器具5.2 材料5.3 工作准备5.5办理相关工作票H26．检修工序及质量标准6.1 零功率切机保护装置校验6.1.1铭牌参数6.1.2外观及接线检查6.1.3直流电源检验6.1.4软件版本和程序校验码核查6.1.5时钟核对及整定值失电保护功能核查6.1.6 起动CPU零漂检验6.1.6.1 电流零漂6.1.6.2电压零漂6.1.7保护CPU零漂检验6.1.7.1 电流零漂6.1.7.2 电压零漂6.1.8 电压回路采样校验6.1.8.1 起动CPU电压回路采样校验6.1.8.2 保护CPU电压回路采样校验6.1.9电流回路交流采样6.1.9.1 起动CPU电流回路采样校验6.1.9.2 保护CPU电流回路采样校验6.1.10.零功率切机功能试验依据发电机零功率切机原理，模拟发电机功率突降状况。
继电保护检验现场作业指导书：工作地点： 工作任务： 定检性质：工作负责人：班组审核： 签 发 人 ： 审 批 人： 编 号：东部安稳作业指导书――检验作业指导书一、范围本作业指导书适用于东部安稳保护装置现场检验工作。
二、规范性引用文件《作业指导书编写导则》（生［2008］19号）《中国南方电网继电保护及二次回路验收规范》《中国南方电网继电保护反事故措施汇编》DL/T 995-2006《继电保护和安全自动装置检验规程》三、支持文件东部安稳－装置说明书施工图、调试报告。
四、危险点分析五、作业准备5.1、工期5.2工作准备5.3 仪器仪表及工器具5.3.1 仪器仪表5.3.2 工具5.3.3 技术资料六、设备基础信息6.1、设备主要技术参数6.2、保护软件版本号及校验码要求：软件版本和程序校验码应填入下面的表格做记录，并与设计要求一致。
A、B、C、七、作业流程图八、开工条件序号内容工作负责人组织工作班成员列队唱票并对现场安全技术措施进行交底：1九、作业环境温度：℃湿度：天气：风力：填写说明：天气填写晴、阴、雨、多云雷阵雨等；风力填写微风、大风等，或按风力等级填写十、二次回路安全措施布置、恢复情况十一、绝缘检查十二、 试验项目及数据 1）、一般性检查⑴保护屏接线及插件外观检查⑵保护屏上压板检查反措要求：跳闸连接片的开口端装在上方，且接到断路器的跳闸线圈回路⑶屏蔽接地检查（4）稳控B 柜装置检查 1）、逆变电源检查拉合直流试验检查情况： 2）、CPU 检查（合格打√）3）、电流、电压采集系统检查(本装置在采样上显示的均为一次侧电压、电流值.本作业指导书中各间隔CTn均取1000)#1从机（1）母线电压：220kV母线电压(对应于第一单元) PTn＝220 kV (在对应单元装置恻分别加入三相电压) 注:剑江变220kV母线电压采样在装置上显示为220kV福剑线电压➢精度测试（2）220kV出线(对应于第一单元) CTn＝PTn＝kV➢精度测试➢f-S特性(对应于第二单元) CTn＝PTn＝kV ➢精度测试➢f-S特性(对应于第三单元) CTn＝PTn＝kV ➢精度测试➢f-S特性(对应于第四单元) CTn＝PTn＝kV ➢精度测试➢f-S特性(对应于第五单元) CTn＝PTn＝kV (该支路装置未取电压采样)➢精度测试支路16 (对应于第六单元) CTn＝PTn＝kV(该支路装置未取电压采样)➢精度测试#2从机（1）35kV 、110kV 母线电压 (35kV 、110kV 线路电流只取A 相到安稳装置) 35kV Ⅰ母 母线 PTn ＝35 kV➢ 精度测试35kV Ⅱ母 母线 PTn ＝35 kV➢ 精度测试110kV Ⅰ母 母线 PTn＝110 kV➢ 精度测试110kV Ⅱ母 母线 PTn ＝110 kV➢ 精度测试（2）35kV 、110kV 出线线路 CTn ＝ 1000 PTn ＝110 kV➢ 精度测试➢ f-S 特性线路CTn＝1000 PTn＝110 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝110 kV➢精度测试➢f-S特性线路CTn＝1000 PTn＝110 kV➢精度测试➢f-S特性线路CTn＝1000 PTn＝110 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝110 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝110 kV➢精度测试➢f-S特性线路CTn＝1000 PTn＝110 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝35 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝35 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝35 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝35 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝35 kV➢精度测试➢f-S特性线路CTn＝1000 PTn＝35 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝35 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝35 kV➢精度测试➢f-S特性4）、开入开出检查5）、变就地策略试验①主变过载策略（1）投试验压板、总出口压板、主变过载功能投入压板。

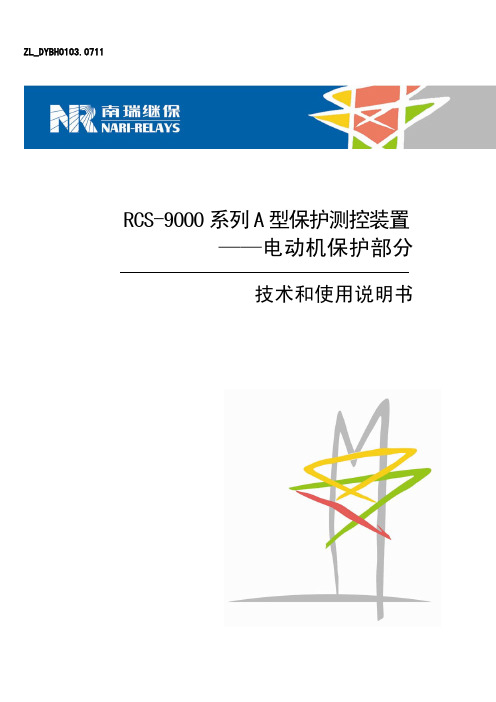

ZL_DYBH0103.0711RCS-9000系列A型保护测控装置——电动机保护部分技术和使用说明书南瑞继保电气有限公司版权所有本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：目 录1概 述 (1)1.1RCS-9000系列A型保护测控装置的主要特点 (1)1.2RCS-9000系列A型保护测控装置的主要技术数据 (2)1.3RCS-9000系列A型保护测控装置的通信接口 (3)1.4RCS-9000系列A型保护测控装置的对时方式 (3)1.5RCS-9000系列A型保护测控装置相互间的二次接线说明 (3)1.6RCS-9000系列A型电动机保护测控装置的典型设备与配置 (4)1.7RCS-9000系列A型保护测控装置保护信息功能 (4)2装置技术使用说明 (5)2.1RCS-9641Ⅱ电动机保护测控装置 (5)2.1.1基本配置及规格 (5)2.1.2装置原理 (6)2.1.3装置跳线说明 (9)2.1.4装置背板端子及说明 (9)2.1.5定值整定 (10)2.2RCS-9642Ⅱ大型电动机保护测控装置 (17)2.2.1基本配置及规格 (17)2.2.2装置原理 (18)2.2.3装置跳线说明 (22)2.2.4装置背板端子及说明 (22)2.2.5定值整定 (24)3装置开孔尺寸和外型图 (31)3.1装置开孔尺寸图 (31)3.2装置外型图 (31)4定货需知 (34)4.1根据自己的要求选择相应型号的装置，并且选择确当的参数 (34)4.2开箱与存储 (34)1概述1.1RCS-9000系列A型保护测控装置的主要特点1) 由RCS-9000系列A型保护测控装置构成的综合自动化系统是一个分层分布式系统，他按一个元件（一个间隔），一套装置分布式设计配置，直接就地分散安装在高压开关柜上，各间隔功能独立，各装置之间仅通过网络联结，信息共享，这样整个系统不仅灵活性很强，而且其可靠性也得到了很大提高，任一装置故障仅影响一个局部元件。
安全稳定控制装置作业指导书新疆众和热电公司2014年1月编写:审核:批准:安全稳定控制装置作业指导书――检验作业指导书一、范围本作业指导书适用于热电公司安全稳定控制装置保护装置现场检验工作。
二、规范性引用文件《中国南方电网继电保护及二次回路验收规范》《中国南方电网继电保护反事故措施汇编》DL/T995-2006《继电保护和安全自动装置检验规程》三、支持文件热电公司安全稳定控制装置－装置说明书施工图、调试报告。
四、危险点分析五、作业准备5.1、工期5.2工作准备5.3仪器仪表及工器具5.3.1仪器仪表5.3.2工具5.3.3技术资料六、设备基础信息6.1、设备主要技术参数6.2、保护软件版本号及校验码要求：软件版本和程序校验码应填入下面的表格做记录，并与设计要求一致。
A、B、C、七、作业流程图八、开工条件九、作业环境温度：℃湿度：天气：风力：填写说明：天气填写晴、阴、雨、多云雷阵雨等；风力填写微风、大风等，或按风力等级填写十、二次回路安全措施布置、恢复情况十一、绝缘检查十二、试验项目及数据1）、一般性检查⑴保护屏接线及插件外观检查⑵保护屏上压板检查反措要求：跳闸连接片的开口端装在上方，且接到断路器的跳闸线圈回路⑶屏蔽接地检查（4）稳控B柜装置检查1）、逆变电源检查拉合直流试验检查情况：2）、CPU检查（合格打√）3）、电流、电压采集系统检查(本装置在采样上显示的均为一次侧电压、电流值.本作业指导书中各间隔CTn均取1000)#1从机（1）母线电压：220kV母线电压(对应于第一单元)PTn＝220kV(在对应单元装置恻分别加入三相电压)（2）220kV出线(对应于第一单元)CTn＝PTn＝kV(对应于第二单元)CTn＝PTn＝kV(对应于第三单元)CTn＝PTn＝kV(对应于第四单元)CTn＝PTn＝kV(对应于第五单元)CTn＝PTn＝kV(该支路装置未取电压采样)支路16(对应于第六单元)CTn＝PTn＝kV(该支路装置未取电压采样)2）、开入开出检查3）、变就地策略试验①主变过载策略（1）投试验压板、总出口压板、主变过载功能投入压板。
稳控装置技术说明书 Revised by Chen Zhen in 2021目录运行维护说明1 南瑞继保RCS-992装置面板信号灯及说明南瑞继保RCS992装置面板如图1所示：图1 RCS992装置面板LED共有3个显示灯，其内容、颜色和含义见下表1-1所示：表1-1南瑞继保RCS992装置面板信号灯说明南瑞继保RCS990装置面板如图2所示：图2 RCS990装置面板表1-2南瑞继保RCS990装置面板信号灯说明注：１）RCS-992、RCS-990调试通讯口为232通讯口，用于调试和程序更新；２）RCS-990调试模拟量出口，用于本公司HELP90模拟量加入口，每口可以加入两回线路的三相电压和电流，从右上到左下依次模拟第1单元至第6单元的电压电流量；2 RCS-992装置液晶说明正常运行时液晶显示说明装置上电后，正常运行时液晶屏幕将显示主画面，格式如下：装置动作时液晶显示说明本装置能存储64次动作报告，12次故障录波报告，当保护动作时，液晶屏幕自动显示最新一次保护动作报告，当一次动作报告中有多个动作元件时，所有动作元件及测距结果将滚屏显示，格式如下：装置自检报告本装置能存储128次装置自检报告，保护装置运行中，硬件自检出错或系统运行异常将立即显示自检报告，当一次自检报告中有多个出错信息时，所有自检信息将滚屏显示，格式如下：按装置或屏上复归按钮可切换显示跳闸报告、自检报告和装置正常运行状态，除了以上几种自动切换显示方式外，保护还提供了若干命令菜单，供继电保护工程师调试保护和修改定值用。
3 命令菜单使用说明在主画面状态下，按‘▲’键可进入主菜单，通过‘▲’、‘▼’、‘确认’和‘取消’键选择子菜单。
命令菜单采用如下的树形目录结构：保护状态本菜单的设置主要用来显示保护装置电流电压实时采样值和开入量状态，它全面地反映了该保护运行的环境，只要这些量的显示值与实际运行情况一致，则保护能正常运行，本菜单的设置为现场人员的调试与维护提供了极大的方便。
1 RCS-900系列高压线路保护装置简介1.1 保护配置及应用范围1.2 性能特征●硬件采用采用单片机＋DSP（高速数字信号处理芯片）的模块化设计，由DSP完成所有的数字滤波、保护算法和出口逻辑，单片机独立采样，完成装置的总起动；因DSP具有运算速度快、内存大的特点，单片DSP 就完成了所有的主后备保护功能，并有较大的冗余，与其它采用DSP 的产品相比，不需扩展外部内存，设计更加简洁可靠。
●独立的数据采集系统。
起动单元与保护测量单元的数据采样系统在电子电路上完全独立，只有总起动组件动作才能开放出口继电器正电源，从而真正保证了任一器件损坏不致于引起保护误动。
●实时并行计算。
在较高的采样率（每周24点）的前提下，装置保证在每个采样间隔内完成所有保护运算和逻辑判别，实现了对所有保护继电器（主保护与后备保护）实时并行计算，主要继电器采用全周傅氏算法，具有很高的可靠性及安全性。
●主保护采用积分算法，计算速度快；后备考保护强调准确性，采用傅氏算法，滤波效果好，计算精确度高。
●动作速度快，线路近处故障跳闸时间小于10ms，线路中间故障跳闸时间小于15ms,线路远处故障跳闸时间小于25ms。
●分相电流差动和零序电流差动继电器全线速跳所用信道，可选64kb/s高速数据通信接口复接PCM和2048kb/s资料接口，不受传输距离限制，通道自动监测、误码率在线显示、信道故障自动闭锁保护两侧，线路两侧资料同步采样，两侧电流互感器变比可以不一致。
●反应工频变化量的测量组件采用了具有自适应能力的浮动门槛，对系统不平衡和干扰具有极强的预防能力，因而测量组件能在保证安全性的基础上达到特高速，起动组件有很高的灵敏度而不会频繁起动。
●先进可靠的振荡闭锁功能，保证距离保护在系统振荡加区外故障时能可靠闭锁，而在振荡加区内故障时能可靠切除故障。
●高阻能选相稳态量选相元件由零、负序分量结合距离继电器选相元件，高阻接地故障时，保证经300欧姆接地故障，能正确选相跳闸。
Q/CDT 宁夏大唐国际大坝发电有限责任公司企业标准Q/CDT-IDBPC 106 09009-2013750KV安全稳定装置A级检修作业指导书作业项目：安稳装置保护校验及二次回路检修作业日期：批准：审核：编制：2013-04-05发布2013-04-25实施宁夏大唐国际大坝发电有限责任公司发布目次1 范围 (1)2 本指导书涉及的资料和图纸 (1)3 安全措施 (1)4 备品备件清单 (1)5 现场准备及工具 (2)6 检修工序及质量标准 (3)7 安稳装置一屏检修记录 (6)8 安稳装置二屏检修记录 (9)9 不符合项目处理单 (12)10 完工报告单 (13)11 质量签证单 (14)750kV安全稳定装置检修作业指导书1 范围本指导书适用于宁夏大唐国际大坝发电有限责任公司750kV安全稳定控制装置保护校验及二次回路检修工作。
2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
DLT 995-2006 继电保护及电网安全自动装置检验规程DL 400-91 继电保护和安全自动装置技术规程DL 478-92 静态继电保护及安全自动装置通用技术条件继电保护和电网安全自动装置现场工作保安规定电力系统继电保护及安全自动装置反事故措施管理规定交流采样规程RCS-992A型分布式稳控装置技术和使用说明书宁夏大坝三期电厂稳定控制系统技术及使用说明书F620IIIZ-R0201-02 RCS992-11稳定控制主机柜原理图册F620IIIZ-R0201-03 MUX-22A通信接口柜原理图册及端子排图F620IIIZ-R0201-04 RCS992-11稳定控制主机A柜端子排图F620IIIZ-R0201-05 RCS992-11稳定控制主机B柜端子排图3 安全措施3.1 严格执行《电业安全工作规程》。
继电保护检验现场作业指导书：工作地点： 工作任务： 定检性质：工作负责人：班组审核: 签 发 人 : 审 批 人： 编 号：东部安稳作业指导书――检验作业指导书一、范围本作业指导书适用于东部安稳保护装置现场检验工作。
二、规范性引用文件《作业指导书编写导则》（生［2008］19号）《中国南方电网继电保护及二次回路验收规范》《中国南方电网继电保护反事故措施汇编》DL/T 995—2006《继电保护和安全自动装置检验规程》三、支持文件东部安稳－装置说明书施工图、调试报告。
四、危险点分析序号危险点控制措施1核对设备编号，做好隔离措施，防止走错间隔造成保护误动或高压触电2 防止图实不符误跳运行设备3 交叉作业、配合作业过程中，防止相互误伤4 防止漏拆、误拆、漏恢复、误恢复5 防止措施不当误跳运行设备6 防止电流二次回路开路或电压二次回路短路7 防止电压回路通电造成反充电8 防止表计量程选择不当造成误跳运行设备五、作业准备5。
1、工期计划工作时间自年月日时分至年月日时分5。
2工作准备序号内容标准备注1根据具体验收工作要求，进行人员安排和任务分工2 根据验收任务内容,工作人员熟悉验收内容、进度要求、作业标准、安全注意事项要求所有工作人员熟悉掌握各自的工作任务和整个验收工作内容、进度要求、作业标准及安全注意事项3 根据验收任务内容，制定验收方案;编制验收检验作业指导书;改扩建工程应落实工作票5.3 仪器仪表及工器具5.3.1 仪器仪表序号名称规格型号单位数量检查齐备、合格完成“√”1 绝缘测试仪1000V档只 12 继电保护三相试验仪DW30AONLLY 460台 13 校验仪测试线电流电压及信号根20钳形相位表相位量限:360°只 1分辨率:1°精度1级电流量限:200mA/2A/10电压量限:200/500V4 数字式万用表FULK15B 块 15.3.2 工具检查齐备合格序号名称规格型号单位数量完成“√”多用电源插座或单1220V/10A 只相三线电缆盘2 个人工具箱（含专业工具) 个 23 串口数据线根4 毛刷 1.5＂把5 绝缘胶布卷若干6手套纱布付若干7记号笔支 185.3。
3 技术资料检查齐备合格序号名称单位数量完成“√"1 剑江变PRC92—12B稳定控制柜组屏设计图套 12稳控装置整定书份 1PRC92—12B型设备跳闸/过载及频率电压紧3份 1急控制装置技术及使用说明书4 现场作业指导书（试验报告）份 112 指针式万用表只1六、设备基础信息6.1、设备主要技术参数设备名称生产厂家北京南瑞保护屏型号出厂编号生产日期09-01 投运日期保护屏上主要设备序号名称及型号主要参数1 稳控从机RCS-990A2 稳控主机RCS—992A3 稳控从机RCS-990A4 打印机LQ-300K+II6.2、保护软件版本号及校验码要求：软件版本和程序校验码应填入下面的表格做记录，并与设计要求一致。
A、屏号装置型号数量版本号校验码RCS-992A CPU1 1B、屏号装置型号数量版本号校验码RCS—990A CPU1 1C、屏号装置型号数量版本号校验码RCS—990A CPU1 1七、作业流程图八、开工条件序号内容1 工作负责人组织工作班成员列队唱票并对现场安全技术措施进行交底:2 工作班成员确认签名3 作业开工时间年月日时分九、作业环境温度：℃湿度：天气：风力:填写说明：天气填写晴、阴、雨、多云雷阵雨等；风力填写微风、大风等，或按风力等级填写十、二次回路安全措施布置、恢复情况序号安全措施执行情况恢复情况1解开稳控A柜220kV母线A相电压回路（）2解开稳控A柜220kV母线B相电压回路（)3解开稳控A柜220kV母线C相电压回路（)4 解开稳控A柜220kV母线N相电压回路( ）5 解开稳控A柜号主变高压侧A相电流回路（)6 解开稳控A柜号主变高压侧B相电流回路（）7 解开稳控A柜号主变高压侧C相电流回路( ）8 解开稳控A柜号主变高压侧N相电流回路（）9 解开稳控A柜35kV I母母线A相电压回路（）10 解开稳控A柜35kV I母母线B相电压回路（）11 解开稳控A柜35kV I母母线C相电压回路（）12 解开稳控A柜35kV I母母线N相电压回路（）13 解开稳控A柜35kV II母母线A相电压回路（)14 解开稳控A柜35kV II母母线B相电压回路（)15 解开稳控A柜35kV II母母线C相电压回路（)16 解开稳控A柜35kV II母母线N相电压回路( ）17 解开稳控A柜110kV I母母线A相电压回路（)18 解开稳控A柜110kV I母母线B相电压回路（）19 解开稳控A柜110kV I母母线C相电压回路（）20 解开稳控A柜110kV I母母线N相电压回路( ）21 解开稳控A柜110kVI I母母线A相电压回路（）22 解开稳控A柜110kVI I母母线A相电压回路( ）23 解开稳控A柜110kVI I母母线A相电压回路（）24 解开稳控A柜110kVI I母母线A相电压回路（）25 解开稳控A柜110kV 线A相电流回路（）26 解开稳控A柜110kV 线N相电流回路( ）27 解开稳控A柜110kV 线A相电流回路（）28 解开稳控A柜110kV 线N相电流回路( )29 解开稳控A柜110kV 线A相电流回路（）30 解开稳控A柜110kV 线N相电流回路( )31 解开稳控A柜110kV 线A相电流回路（）32 解开稳控A柜110kV 线N相电流回路（）33 解开稳控A柜35kV 线A相电流回路（）34 解开稳控A柜35kV 线A相电流回路（）35 解开稳控A柜35kV 线A相电流回路（）36 解开稳控A柜35kV 线N相电流回路（）37 解开稳控A柜35kV 线A相电流回路（）38 解开稳控A柜35kV 线N相电流回路( ）39 解开稳控A柜35kV 线A相电流回路（）40 解开稳控A柜35kV 线N相电流回路（)41 解开稳控A柜35kV 线A相电流回路（)42 解开稳控A柜35kV 线N相电流回路（）43 退出稳控A柜通道压板44 断开通信接口柜东部安稳MUX—22 A装置电源空开45 断开通信接口柜东部安稳TY-3012N录波A装置电源空开十一、绝缘检查回路名称绝缘电阻要求值测试条件RCS—925保护电源－地＞2MΩ1、用1000V摇表2、分别短接屏内电压、电流、直流及信号回路3、测其对地及相互间的绝缘电流回路－地十二、试验项目及数据1）、一般性检查⑴保护屏接线及插件外观检查序号检查项目检查情况1 控制屏、保护屏端子排、装置背板接线检查螺丝压接检查情况2 电流互感器端子箱、断路器端子箱、线路压变端子箱、机构箱螺丝压接检查情况3 各插件外观及接线检查⑵保护屏上压板检查反措要求：跳闸连接片的开口端装在上方，且接到断路器的跳闸线圈回路序号检查项目检查情况1 压板端子接线是否符合反措要求2 压板端子接线压接是否良好3 压板外观检查情况⑶屏蔽接地检查序号检查项目检查情况1 检查保护引入、引出电缆是否为屏蔽电缆2 检查全部屏蔽电缆的屏蔽层是否两端接地3检查保护屏底部的下面是否构造一个专用的接地铜网格,保护屏的专用接地端子是否经一定截面铜线联接到此铜网格上（4)稳控B柜装置检查1）、逆变电源检查拉合直流试验检查情况: 2）、CPU检查（合格打√）序号检查项目检查结果1 上电自复位及手动复位功能2 接口与各保护插件通讯功能3 运行状态检查4 调试状态检查5 定值区检查6 键盘检查3）、电流、电压采集系统检查(本装置在采样上显示的均为一次侧电压、电流值。
本作业指导书中各间隔CTn均取1000）＃1从机（1）母线电压: 220kV母线电压(对应于第一单元）PTn＝220 kV （在对应单元装置恻分别加入三相电压）注:剑江变220kV母线电压采样在装置上显示为220kV福剑线电压➢精度测试UA（V) UB（V）UC（V）电压精度显示计算误差％显示计算误差% 显示计算误差％0 V57。
74 V37。
74 V17.74 V7.74 V（2）220kV出线（对应于第一单元）CTn＝PTn＝kV➢精度测试IA（A)IB(A）IC（A）电流精度显示计算误差% 显示计算误差% 显示计算误差%0 A0。
5 A2.5 A5.0 A7.5 A➢f—S特性频率57。
74V 2。
5A 5.0A 7.5A显示测试参数显示测试参数显示测试参数功率(MW）角度（度）功率（MW）角度（度）功率（MW）角度（度)50Hz0°90°180°（对应于第二单元) CTn＝PTn＝kV➢精度测试电流精度IA（A）IB（A）IC（A）显示计算误差% 显示计算误差% 显示计算误差％0 A0.5 A2.5 A5.0 A7.5 A➢f-S特性频率57.74V2.5A 5.0A 7.5A显示测试参数显示测试参数显示测试参数功率（MW) 角度（度）功率（MW) 角度(度）功率（MW）角度（度）50Hz0°90°180°（对应于第三单元) CTn＝PTn＝kV➢精度测试电流精度IA（A）IB（A)IC（A）显示计算误差％显示计算误差% 显示计算误差% 0 A0.5 A2.5 A7。
5 A➢f—S特性频率57。
74V2。
5A 5。
0A 7.5A 显示测试参数显示测试参数显示测试参数功率（MW）角度（度）功率(MW）角度（度）功率（MW) 角度（度）48Hz0°90°180°50Hz0°90°180°52Hz0°90°180°（对应于第四单元）CTn＝PTn＝kV➢精度测试电流精度IA(A）IB(A)IC（A）显示计算误差% 显示计算误差% 显示计算误差％0 V0。
5 A2。
5 A5。
0 A7.5 A➢f—S特性频率57.74V2。
5A 5.0A 7。
5A 显示测试参数显示测试参数显示测试参数功率（MW) 角度(度）功率(MW）角度(度）功率（MW) 角度（度）48Hz 0°90°180°50Hz0°90°180°52Hz0°90°180°（对应于第五单元) CTn＝PTn＝kV （该支路装置未取电压采样）➢精度测试电流精度IA（A）IB（A）IC（A）显示计算误差％显示计算误差％显示计算误差％0 V0。
5 A2。
5 A5.0 A7.5 A支路16 (对应于第六单元）CTn＝PTn＝kV（该支路装置未取电压采样）➢精度测试电流精度IA（A）IB（A）IC(A）显示计算误差％显示计算误差% 显示计算误差％0 V0.5 A2.5 A5.0 A7。
