半桥式开关电源原理

反激式正激式推挽式半桥式全桥式开关电源优缺点反激式开关电源是一种常见的开关电源拓扑结构，其工作原理是利用电感储能和电容滤波器来实现电压变换。

以下是反激式、正激式、推挽式、半桥式和全桥式开关电源的优缺点分析。

1.反激式开关电源：优点：-体积小，结构简单，成本较低。

-输出电流大，适用于一些高功率应用。

-效率较高，在负载率低时仍能提供稳定的输出电压。

缺点：-输出电压稳定性较差，容易受到输入电压波动的影响。

-输入电流波形不纯净，含有较高的谐波成分。

-输出电流变化较大时容易产生振荡和噪音。

2.正激式开关电源：优点：-输出电压稳定性较好，能够提供较为纯净的输出电流。

-输出电流较大，适用于一些高负载应用。

-效率较高，在大部分负载条件下都能保持较高的效率。

缺点：-体积较大，结构相对复杂。

-成本较高。

-在负载率低时效率较低。

3.推挽式开关电源：优点：-输出频率较高，适用于一些高频应用。

-输出电压稳定性较好。

-体积相对较小，结构简单。

缺点：-输出电流相对较小。

-效率较低，在大负载条件下会有较大的功率损耗。

-容易受到电容和电感等元器件的损耗影响，导致输出电压不稳定。

4.半桥式开关电源：优点：-输出电压稳定性较好。

-输出电流较大。

-效率较高。

-结构简单，成本相对较低。

缺点：-输入电流波形较复杂，含有较高的谐波成分。

-输出电流较小负载时容易出现振荡。

-适用负载范围较窄。

5.全桥式开关电源：优点：-输出电压稳定性较好。

-输出电流较大。

-效率较高。

-结构简单，成本相对较低。

缺点：-输入电流波形较复杂，含有较高的谐波成分。

-输出电流较小负载时容易出现振荡。

-适用负载范围较窄。

总结：根据以上分析，不同的开关电源拓扑在不同应用场景中具有不同的优缺点。

在选择开关电源时，应根据具体应用需求，综合考虑输出电压稳定性、输出电流、效率、结构复杂性、成本等因素，选择最适合的拓扑结构。

开关电源半桥和全桥推挽电路工作原理下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注! Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!开关电源：半桥与全桥推挽电路的工作原理解析开关电源是现代电子设备中不可或缺的一部分，其核心部分包括多种拓扑结构，其中半桥和全桥推挽电路是常见的两种。

开关电源教程14半桥式变压器开关电源⼯作原理半桥式变压器开关电源半桥式变压器开关电源也属于双激式变压器开关电源，从原理上来说，半桥式变压器开关电源也属于推挽式变压器开关电源，它是多种推挽式变压器开关电源家庭成员之⼀。

在半桥式变压器开关电源中，也是两个控制开关K1和K2轮流交替⼯作，开关电源在整个⼯作周期之内都向负载提供功率输出，因此，其输出电流瞬间响应速度很⾼，电压输出特性也很好。

由于半桥式变压器开关电源的两个开关器件⼯作电压只有输⼊电压的⼀半，因此，半桥式变压器开关电源⽐较适⽤于⼯作电压⽐较⾼的场合。

1-8-2-1．交流输出半桥式变压器开关电源图1-36是交流输出半桥式变压器开关电源的⼯作原理图。

图中，K1、K2是两个控制开关，它们⼯作的时候，总是⼀个接通，另⼀个关断，两个控制开关轮流交替⼯作；电容器C1、C2是储能滤波电容，同时也是电源分压电容，它们把电源电压⼀分为⼆；⼀个充满电的电容，我们可以把它看成是⼀个电源，因此，我们可以把电容器C1、C2看成是两个电源串联对变压器负载供电；T为开关变压器，N1为变压器的初级线圈，N2为变压器的次级线圈，Ui为直流输⼊电压，R为负载电阻；uo为输出电压，io为流过负载的电流。

从图1-36原理图中可以看出，电容器C1和C2与控制开关K1和K2正好组成⼀个电桥的两臂，变压器作为负载被跨接于电桥两臂的中间。

但由于电容器C1和C2的参数或电压基本上没有跟随控制开关K1和K2的导通和截⽌同步变动，并且在实际应⽤中为了节省成本，经常只使⽤⼀个电容器C1或C2，因此，我们把图1-36的电路称为半桥式开关电源电路，或半桥式变压器开关电源。

图1-36中，电容器C1、C2⾸先要被输⼊电源Ui充电，两个充满电的电容器相当于两个电源串联。

当控制开关K1接通时，电容器C1两端的电压被加到变压器初级线圈N1绕组的a、b两端，电容器C1将通过变压器初级线圈N1绕组进⾏放电；同时，由于互感的作⽤在变压器次级线圈N2绕组的两端也会输出⼀个与N1绕组输⼊电压成正⽐的电压，并加到负载R的两端，使开关电源输出⼀个正半周电压。

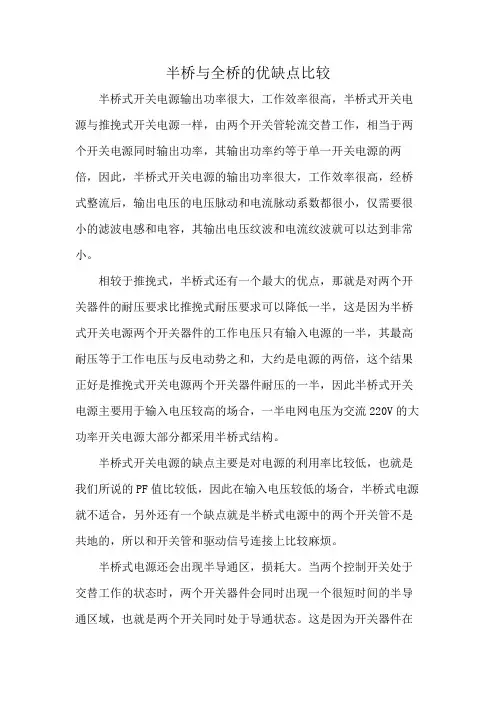

半桥与全桥的优缺点比较半桥式开关电源输出功率很大，工作效率很高，半桥式开关电源与推挽式开关电源一样，由两个开关管轮流交替工作，相当于两个开关电源同时输出功率，其输出功率约等于单一开关电源的两倍，因此，半桥式开关电源的输出功率很大，工作效率很高，经桥式整流后，输出电压的电压脉动和电流脉动系数都很小，仅需要很小的滤波电感和电容，其输出电压纹波和电流纹波就可以达到非常小。

相较于推挽式，半桥式还有一个最大的优点，那就是对两个开关器件的耐压要求比推挽式耐压要求可以降低一半，这是因为半桥式开关电源两个开关器件的工作电压只有输入电源的一半，其最高耐压等于工作电压与反电动势之和，大约是电源的两倍，这个结果正好是推挽式开关电源两个开关器件耐压的一半，因此半桥式开关电源主要用于输入电压较高的场合，一半电网电压为交流220V的大功率开关电源大部分都采用半桥式结构。

半桥式开关电源的缺点主要是对电源的利用率比较低，也就是我们所说的PF值比较低，因此在输入电压较低的场合，半桥式电源就不适合，另外还有一个缺点就是半桥式电源中的两个开关管不是共地的，所以和开关管和驱动信号连接上比较麻烦。

半桥式电源还会出现半导通区，损耗大。

当两个控制开关处于交替工作的状态时，两个开关器件会同时出现一个很短时间的半导通区域，也就是两个开关同时处于导通状态。

这是因为开关器件在开始导通的时候，相当于对电容充电，它从截止状态到完全导通状态需要一个过渡过程；而开关器件从导通到截止过程，相当于对电容进行放电，它从导通到截止也需要一个放电过程。

当这两个器件同时处于这个过程中时，就会出现半导通区，相当于两个开关管同时开启，就会造成电源电压产生短路；此时开关串联回路会出现很大的电流，而这个电流没有经过变压器，就会导致开关管产生很大的功率损耗，所以为了避免这种情况，我们一般使用一些小技巧来将接通和截止时间错开一小段。

全桥式开关电源的输出功率也很大，工作效率很高，对于全桥式电源，我们可以简单的看做有两个半桥式构成，所以它具有半桥式的所有特点：对开关管的耐压值要求特别低，适合用于输入电压高的场合，不适合使用于输出电压低的场合；对电源的利用率低，功率损耗比较大等等；和半桥式不同的是它是由四个开关管组成，所以我们可以将其中两个管的作用看成半桥式的一个管；当然全桥式也会存在半导通区，所以我们也要将其避开。

半橋式開關電源設計摘要随着电子技术的高速发展,电子系统的应用领域越来越广,电子设备的种类也越来越多,电子设备与我们的工作、生活的关系日益密切。

近年来 ,随着功率电子器件(如IGBT、MOSFET)、PWM技术以及电源理论的快速发展 ,新一代的电源电路开始逐步取代传统的电源电路。

该电源电路具有体积小，控制灵活方便，输出特性好、纹波小、负载调整率高等显著优点。

由于開關電源中的功率調整管工作在開關狀態，具有功耗小、效率高、穩壓范圍寬、溫升低、體積小等突出優點，因此在通信設備、數控裝置、儀器儀表、視頻音響、家用電器等電GAGGAGAGGAFFFFAFAF子電路中得到廣泛應用。

開關電源的高頻變換電路形式很多, 常用的變換電路有推挽、全橋、半橋、單端正激式和單端反激式等形式。

本論文采用雙端驅動集成電路——TL494輸的PWM 脈沖控制器設計音響設備供電電源，利用BJT管作為開關管，可以提高電源變壓器的工作效率，有利于抑制脈沖干擾，同時還可以減小電源變壓器的體積。

關鍵詞：TL494，PWM，半橋式電路，開關電源GAGGAGAGGAFFFFAFAFDesign of Half Bridge Switching Power SupplyABSTRACTWith the rapid development of electronic technology, electronic systems, more and more extensive applications, the types of electronic equipment, more and more electronic equipment and people work and live closer and closer. In recent years, with the power electronic devices (such as IGBT, MOSFET), PWM switching power supply technology and development of the theory, a new generation of power began to gradually replace the traditional power supply circuits. The circuit is small,GAGGAGAGGAFFFFAFAFflexible to control the output characteristics of a good, ripple, load adjustment rate and so on.Switching power supply in the power adjustment control work in the off state, with low power consumption, high efficiency, wide voltage range, low temperature rise, and other outstanding advantages of small size, the communication equipment, CNC equipment, Instrumentation, video audio, home appliances so widely used in electronic circuits. High frequency converter switching power supply so many forms of commonly used with push-pull converter, full bridge, half bridge, single-ended forward and the form of single-ended flyback. In thisGAGGAGAGGAFFFFAFAFthesis, two-side driver IC - TL494 PWM pulse output of the controller design car audio power supply in use as a switch MOSFET, can improve the efficiency of the power transformer, is conducive to impulse noise suppression, but also can reduce the size of the power transformer.KEY WORDS: TL494, PWM, Half bridge circuit, Switching powerGAGGAGAGGAFFFFAFAF目錄前言 (1)第1章開關電源基礎技術 (2)1.1 開關電源概述 (2)1.1.1 開關電源的工作原理 (2)1.1.2 開關電源的構成 (3)1.1.3 開關電源的特點 (4)1.2 開關電源典型結構 (4)1.2.1 串聯開關電源結構 (4)1.2.2并聯開關電源結構 (5)1.2.3 正激式結構 (6)GAGGAGAGGAFFFFAFAF1.2.4 反激式結構 (7)1.2.5 半橋型結構 (8)1.2.6 全橋型結構 (9)1.3 開關電源的技術指標 (10)第2章半橋變換電路 (12)2.1 半橋變換電路工作原理 (12)2.2 半橋變換電路的應用 (13)2.3 半橋變換電路中應注意的問題 (14)2.3.1 偏磁問題 (15)2.3.2 用作橋臂的兩個電容選用問題 (15)2.3.3直通問題 (16)2.3.4 半橋電路的驅動問題 (17)GAGGAGAGGAFFFFAFAF2.4 雙極結型晶體管 (17)2.4.1 結構和定義 (17)2.4.2 三極管的特性曲線 (19)第3章脈寬調制芯片TL494應用分析 (23)3.1 TL494管腳圖 (23)3.2 TL494內部電路介紹 (23)3.3 TL494管腳功能及參數 (24)3.4 TL494脈寬調壓原理 (26)第4章 TL494在DC-DC變換中的應用 (28)4.1 音響設備電源簡述 (28)4.2音響供電電路分析 (28)第5章 PCB設計制作 (31)GAGGAGAGGAFFFFAFAF5.1 PCB的設計制作步驟 (31)5.2 注意事項 (33)5.2.1 特殊元件的布局 (33)5.2.2 布線處理 (34)結論 (35)謝辭 (36)參考文獻 (37)附錄 (39)外文資料翻譯 (40)GAGGAGAGGAFFFFAFAF前言電源是實現電能變換和功率傳遞的主要設備。

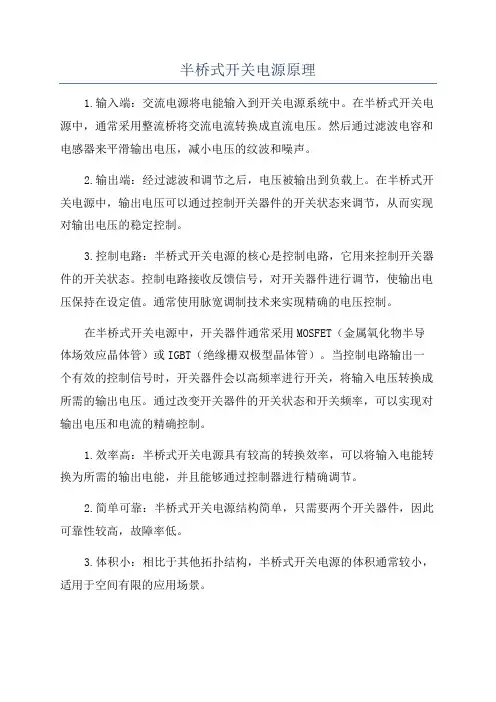

半桥式开关电源原理1.输入端：交流电源将电能输入到开关电源系统中。

在半桥式开关电源中，通常采用整流桥将交流电流转换成直流电压。

然后通过滤波电容和电感器来平滑输出电压，减小电压的纹波和噪声。

2.输出端：经过滤波和调节之后，电压被输出到负载上。

在半桥式开关电源中，输出电压可以通过控制开关器件的开关状态来调节，从而实现对输出电压的稳定控制。

3.控制电路：半桥式开关电源的核心是控制电路，它用来控制开关器件的开关状态。

控制电路接收反馈信号，对开关器件进行调节，使输出电压保持在设定值。

通常使用脉宽调制技术来实现精确的电压控制。

在半桥式开关电源中，开关器件通常采用MOSFET（金属氧化物半导体场效应晶体管）或IGBT（绝缘栅双极型晶体管）。

当控制电路输出一个有效的控制信号时，开关器件会以高频率进行开关，将输入电压转换成所需的输出电压。

通过改变开关器件的开关状态和开关频率，可以实现对输出电压和电流的精确控制。

1.效率高：半桥式开关电源具有较高的转换效率，可以将输入电能转换为所需的输出电能，并且能够通过控制器进行精确调节。

2.简单可靠：半桥式开关电源结构简单，只需要两个开关器件，因此可靠性较高，故障率低。

3.体积小：相比于其他拓扑结构，半桥式开关电源的体积通常较小，适用于空间有限的应用场景。

4.输出稳定：半桥式开关电源通过控制器进行精确调节，可以实现稳定的输出电压和电流，满足设备的需求。

半桥式开关电源广泛应用于各种电子设备和工业控制系统中，例如电视机、电脑、通信设备、家电等。

它可以提供稳定的电源供应，满足设备对电能的要求。

同时，由于其高效、可靠的特点，还可以在工业领域中用于驱动电机、充电器、变频器等。

总结：半桥式开关电源通过控制器控制开关器件的开关状态和频率，将输入电压转换成所需的输出电压。

它具有效率高、简单可靠、体积小等优点，广泛应用于各种电子设备和工业控制系统中。

随着科技的发展，半桥式开关电源的应用会越来越广泛，也会不断提升其转换效率和稳定性。

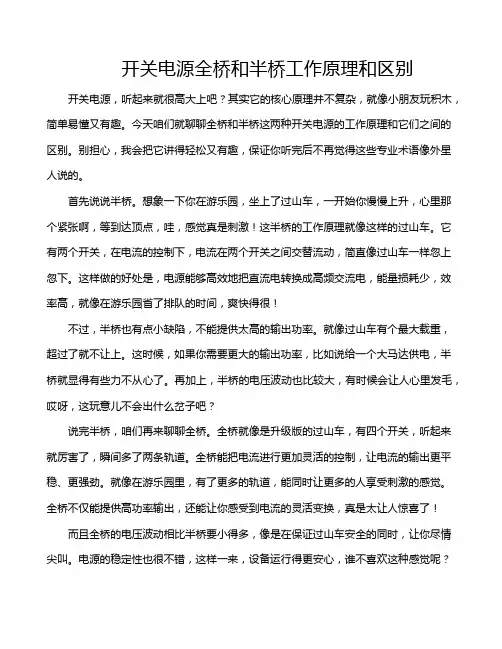

开关电源全桥和半桥工作原理和区别开关电源，听起来就很高大上吧？其实它的核心原理并不复杂，就像小朋友玩积木，简单易懂又有趣。

今天咱们就聊聊全桥和半桥这两种开关电源的工作原理和它们之间的区别。

别担心，我会把它讲得轻松又有趣，保证你听完后不再觉得这些专业术语像外星人说的。

首先说说半桥。

想象一下你在游乐园，坐上了过山车，一开始你慢慢上升，心里那个紧张啊，等到达顶点，哇，感觉真是刺激！这半桥的工作原理就像这样的过山车。

它有两个开关，在电流的控制下，电流在两个开关之间交替流动，简直像过山车一样忽上忽下。

这样做的好处是，电源能够高效地把直流电转换成高频交流电，能量损耗少，效率高，就像在游乐园省了排队的时间，爽快得很！不过，半桥也有点小缺陷，不能提供太高的输出功率。

就像过山车有个最大载重，超过了就不让上。

这时候，如果你需要更大的输出功率，比如说给一个大马达供电，半桥就显得有些力不从心了。

再加上，半桥的电压波动也比较大，有时候会让人心里发毛，哎呀，这玩意儿不会出什么岔子吧？说完半桥，咱们再来聊聊全桥。

全桥就像是升级版的过山车，有四个开关，听起来就厉害了，瞬间多了两条轨道。

全桥能把电流进行更加灵活的控制，让电流的输出更平稳、更强劲。

就像在游乐园里，有了更多的轨道，能同时让更多的人享受刺激的感觉。

全桥不仅能提供高功率输出，还能让你感受到电流的灵活变换，真是太让人惊喜了！而且全桥的电压波动相比半桥要小得多，像是在保证过山车安全的同时，让你尽情尖叫。

电源的稳定性也很不错，这样一来，设备运行得更安心，谁不喜欢这种感觉呢？而且全桥的结构稍微复杂点，需要的元件更多，但这也给了它更强的能力，像是一个全副武装的骑士，勇敢地迎接各种挑战。

世上没有十全十美的东西，全桥虽然牛，但成本也相对高一点。

就像游乐园里，刺激的项目票价可能更贵一些。

制造全桥电源的时候，需要更复杂的电路设计和材料，偶尔让预算变得紧张。

不过呢，物有所值，毕竟高效能、稳定性和强大的输出功率，谁不愿意为这些付出点钱呢？再说说应用场景。

半桥式开关电源设计摘要随着电子技术的高速发展,电子系统的应用领域越来越广,电子设备的种类也越来越多,电子设备与我们的工作、生活的关系日益密切。

近年来,随着功率电子器件(如IGBT、MOSFET)、PWM技术以及电源理论的快速发展,新一代的电源电路开始逐步取代传统的电源电路。

该电源电路具有体积小，控制灵活方便，输出特性好、纹波小、负载调整率高等显著优点。

由于开关电源中的功率调整管工作在开关状态，具有功耗小、效率高、稳压范围宽、温升低、体积小等突出优点，因此在通信设备、数控装置、仪器仪表、视频音响、家用电器等电子电路中得到广泛应用。

开关电源的高频变换电路形式很多, 常用的变换电路有推挽、全桥、半桥、单端正激式和单端反激式等形式。

本论文采用双端驱动集成电路——TL494输的PWM脉冲控制器设计音响设备供电电源，利用BJT管作为开关管，可以提高电源变压器的工作效率，有利于抑制脉冲干扰，同时还可以减小电源变压器的体积。

关键词：TL494，PWM，半桥式电路，开关电源Design of Half Bridge Switching Power SupplyABSTRACTWith the rapid development of electronic technology, electronic systems, more and more extensive applications, the types of electronic equipment, more and more electronic equipment and people work and live closer and closer. In recent years, with the power electronic devices (such as IGBT, MOSFET), PWM switching power supply technology and development of the theory, a new generation of power began to gradually replace the traditional power supply circuits. The circuit is small, flexible to control the output characteristics of a good, ripple, load adjustment rate and so on.Switching power supply in the power adjustment control work in the off state, with low power consumption, high efficiency, wide voltage range, low temperature rise, and other outstanding advantages of small size, the communication equipment, CNC equipment, Instrumentation, video audio, home appliances so widely used in electronic circuits. High frequency converter switching power supply so many forms of commonly used with push-pull converter, full bridge, half bridge, single-ended forward and the form of single-ended flyback. In this thesis, two-side driver IC - TL494 PWM pulse output of the controller design car audio power supply in use as a switch MOSFET, can improve the efficiency of the power transformer, is conducive to impulse noise suppression, but also can reduce the size of the power transformer.KEY WORDS:TL494, PWM, Half bridge circuit, Switching power目录前言 (1)第1章开关电源基础技术 (2)1.1 开关电源概述 (2)1.1.1 开关电源的工作原理 (2)1.1.2 开关电源的构成 (3)1.1.3 开关电源的特点 (4)1.2 开关电源典型结构 (4)1.2.1 串联开关电源结构 (4)1.2.2并联开关电源结构 (5)1.2.3 正激式结构 (6)1.2.4 反激式结构 (7)1.2.5 半桥型结构 (8)1.2.6 全桥型结构 (9)1.3 开关电源的技术指标 (10)第2章半桥变换电路 (12)2.1 半桥变换电路工作原理 (12)2.2 半桥变换电路的应用 (13)2.3 半桥变换电路中应注意的问题 (14)2.3.1 偏磁问题 (15)2.3.2 用作桥臂的两个电容选用问题 (15)2.3.3直通问题 (16)2.3.4 半桥电路的驱动问题 (17)2.4 双极结型晶体管 (17)2.4.1结构和定义 (17)2.4.2 三极管的特性曲线 (19)第3章脉宽调制芯片TL494应用分析 (23)3.1 TL494管脚图 (23)3.2 TL494内部电路介绍 (23)3.3 TL494管脚功能及参数 (24)3.4 TL494脉宽调压原理 (26)第4章TL494在DC-DC变换中的应用 (28)4.1 音响设备电源简述 (28)4.2音响供电电路分析 (28)第5章PCB设计制作 (31)5.1 PCB的设计制作步骤 (31)5.2 注意事项 (33)5.2.1 特殊元件的布局 (33)5.2.2布线处理 (34)结论 (35)谢辞 (36)参考文献 (37)附录 (39)外文资料翻译 (40)前言电源是实现电能变换和功率传递的主要设备。

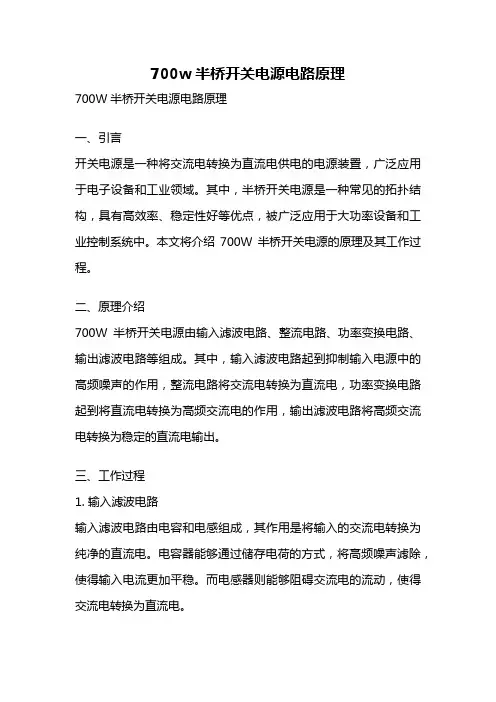

700w半桥开关电源电路原理700W半桥开关电源电路原理一、引言开关电源是一种将交流电转换为直流电供电的电源装置，广泛应用于电子设备和工业领域。

其中，半桥开关电源是一种常见的拓扑结构，具有高效率、稳定性好等优点，被广泛应用于大功率设备和工业控制系统中。

本文将介绍700W半桥开关电源的原理及其工作过程。

二、原理介绍700W半桥开关电源由输入滤波电路、整流电路、功率变换电路、输出滤波电路等组成。

其中，输入滤波电路起到抑制输入电源中的高频噪声的作用，整流电路将交流电转换为直流电，功率变换电路起到将直流电转换为高频交流电的作用，输出滤波电路将高频交流电转换为稳定的直流电输出。

三、工作过程1. 输入滤波电路输入滤波电路由电容和电感组成，其作用是将输入的交流电转换为纯净的直流电。

电容器能够通过储存电荷的方式，将高频噪声滤除，使得输入电流更加平稳。

而电感器则能够阻碍交流电的流动，使得交流电转换为直流电。

2. 整流电路整流电路采用桥式整流电路，将输入的交流电转换为脉冲状的直流电。

桥式整流电路由四个二极管组成，通过控制这四个二极管的导通与截止，可以实现对交流电的整流。

整流后的直流电虽然已经去除了负半周的信号，但仍然存在着脉动。

3. 功率变换电路功率变换电路是半桥开关电源的核心部分，由两个功率开关管和两个反并二极管组成。

功率开关管通过开关控制，实现对输入直流电的高频开关，进而将直流电转换为高频交流电。

反并二极管则起到了导通直流电的作用。

在工作过程中，功率开关管交替导通与截止，使得输入直流电在半桥电路中循环切换，经过变压器的调节，输出高频交流电。

4. 输出滤波电路输出滤波电路由电容和电感组成，其作用是将高频交流电转换为稳定的直流电输出。

电容器能够平滑输出电压，滤除高频噪声，使得输出电压更加稳定。

而电感器则能够阻碍高频交流电的流动，使得交流电转换为直流电。

四、总结700W半桥开关电源通过输入滤波电路将交流电转换为直流电，经过整流电路将直流电转换为脉冲状的直流电，再经过功率变换电路将直流电转换为高频交流电，最后通过输出滤波电路将高频交流电转换为稳定的直流电输出。

半桥自激式zvs开关电源电路原理半桥自激式ZVS开关电源电路原理，听起来好像很高大上的样子，其实就是一种很厉害的电学技术。

今天，我就来给大家讲讲这个神奇的原理，让大家也能轻松理解这个高科技的东西。

我们要明白什么是半桥自激式ZVS开关电源。

简单来说，它就是一种能够快速切换电压和电流的电源。

它的工作原理就像一个超级英雄，能够在瞬间完成任务，让你的电子设备充满能量。

那么，这个半桥自激式ZVS开关电源是如何实现这个功能的呢？其实，它的原理很简单，就是利用了一个叫做“反激”的技术。

反激技术就是让电流在一个周期内来回流动，这样就可以产生一个高频脉冲，从而实现电压和电流的快速切换。

接下来，我们就要来看看这个半桥自激式ZVS开关电源的具体结构了。

它主要由四个部分组成：输入滤波器、整流桥、变压器和输出滤波器。

其中，整流桥是用来将交流电转换成直流电的关键部件；变压器则是用来调整电压大小的重要工具；输出滤波器则是用来去除电源中的杂波，保证输出电压的稳定性。

现在，我们已经知道了半桥自激式ZVS开关电源的基本结构，那么接下来就是要了解一下它的工作原理了。

其实，它的工作原理也很简单，就是通过控制整流桥的导通和截止时间，来实现电压和电流的快速切换。

当整流桥导通时，电流会从正极流入负极；当整流桥截止时，电流则会从负极流入正极。

这样一来，就可以实现电压和电流的快速切换了。

要想让半桥自激式ZVS开关电源发挥出最好的效果，还需要注意一些细节问题。

比如说，要选择合适的元器件参数；要考虑散热问题；还要进行严格的测试和调试等等。

只有把这些细节都处理好，才能让半桥自激式ZVS开关电源真正发挥出它的威力。

半桥自激式ZVS开关电源是一种非常厉害的电学技术，它可以让你的电子设备在瞬间充满能量。

虽然它的原理看起来有点复杂，但是只要你用心去理解，就会发现它其实并不难懂。

所以，如果你想要让自己的电子设备更加强大，不妨试试这种半桥自激式ZVS开关电源吧！。

半桥自激式zvs开关电源电路原理1. 什么是半桥自激式ZVS开关电源？嘿，大家好，今天咱们聊聊半桥自激式ZVS开关电源电路，别被这些高大上的词吓到了。

想象一下，电源就像是电器的“心脏”，它负责把电流送到电器里。

半桥自激式ZVS开关电源呢，就是一种让这个“心脏”跳得更稳、更省电的方式。

好比是给心脏装上了高科技的节能装置，心脏跳得更稳，身体也更健康。

1.1 半桥电路是什么？先来个大致了解。

半桥电路，就像它的名字一样，是一个电路的“半边”。

我们把电路想象成一个桥，这个桥有两个支点，半桥就相当于把这个桥的两边留出一半。

其实，这种半桥结构并不复杂，它由两个开关元件（通常是MOSFET或者IGBT）和两个电感组成。

哎，这听上去有点绕，简单来说就是两个开关像摆锤一样交替开关，把电流送到负载上去。

1.2 自激式ZVS怎么回事？接下来，让我们聊聊自激式ZVS。

ZVS是“Zero Voltage Switching”的缩写，翻译过来就是“零电压开关”。

想象一下你在开关灯，通常开关的瞬间会有个电弧。

ZVS技术就像是给开关加了一个“缓冲区”，让它在零电压的时候开关，避免了电弧的产生。

自激式呢，就是它能自己调节，使得开关工作在这个零电压的状态下，不需要外加复杂的控制电路。

这就像是开车时，车子能自动刹车，让你不必费心操控。

2. 半桥自激式ZVS的工作原理了解了什么是半桥自激式ZVS，我们再看看它的工作原理。

这个电路就像是一个精密的舞蹈，两个开关交替工作，电流在负载上跳动，稳稳地保持电压和电流的平衡。

下面，我们详细解开这个“舞步”：2.1 电路的基本构成半桥自激式ZVS电路主要有两个开关元件和一个变压器。

开关元件在这里起着关键作用，它们的“开”与“关”决定了电流的流向。

变压器就像是电路中的“变声器”，调整电压和电流的输出。

电路里还有电感和电容，它们一起协调，使得开关在零电压状态下工作，避免了电流的浪涌。

2.2 自激式ZVS的实现那么，如何实现零电压开关呢？这就要靠电路中的自激反馈了。

半桥式开关电源芯片半桥式开关电源芯片是现代电子设备中常常使用的一种电源管理芯片。

在本文中，我们将一步一步回答关于半桥式开关电源芯片的一些常见问题，并解释其工作原理、应用领域以及一些注意事项。

第一部分：半桥式开关电源基础知识半桥式开关电源是一种常用的开关电源拓扑结构，其特点是能够实现高效率、高功率因数以及电压和电流的调节。

半桥式开关电源由主开关管和副开关管组成，能够通过控制开关管的开关状态来实现电压的转换和调节。

第二部分：半桥式开关电源芯片的工作原理半桥式开关电源芯片是一种集成电路，通过内部的逻辑电路和控制电路来控制主开关管和副开关管的开关状态。

通过不断地开关和关闭，可以实现输入电压的变换和输出电压的调节。

芯片内部的控制电路可以根据外界的反馈信号来调整开关管的开关频率和占空比，以保证输出电压和电流的稳定。

第三部分：半桥式开关电源芯片的应用领域半桥式开关电源芯片可以广泛应用于各种电子设备中，特别是需要稳定电源输出的领域。

例如，计算机、通信设备、医疗设备和工业控制系统等都可以采用半桥式开关电源芯片来实现高效的电源管理。

此外，半桥式开关电源芯片还可以用于电动车充电器、太阳能逆变器和LED驱动器等应用领域。

第四部分：半桥式开关电源芯片的注意事项在使用半桥式开关电源芯片时，需要注意以下几点。

首先，芯片的输入电压和电流范围必须符合设计要求，以免超过芯片的额定工作参数。

其次，芯片的散热设计必须合理，以确保芯片在长时间高负载工作时不会过热损坏。

另外，芯片的引脚连接和外部电路设计也需要按照相关的产品手册和设计指南来进行，以确保电路的稳定性和可靠性。

总结：半桥式开关电源芯片是一种常见的电源管理芯片，其工作原理是通过控制主开关管和副开关管的开关状态来实现输入电压的转换和输出电压的调节。

半桥式开关电源芯片在计算机、通信设备、医疗设备和工业控制系统等领域有广泛的应用。

在使用半桥式开关电源芯片时，需要注意输入电压和电流范围、散热设计以及引脚连接和外部电路设计等方面的要求。

实验五-半桥型开关稳压电源概述实验五主要是通过实现半桥型开关稳压电源来深入理解开关电源的工作原理和实现方式。

半桥型开关稳压电源具有稳压性好、效率高等特点，是一种常用的开关稳压电源方案。

在本次实验中，我们将学习如何设计和实现半桥型开关稳压电源，包括电路原理、电路分析、元器件选型、电路布局等方面。

实验原理半桥型开关稳压电源通过半桥型开关电路来实现高效率、低数据损失的稳压电源。

半桥型开关电路是由电容、电感和开关管组成的，并且在电源稳压模式下，使用反馈电路来监测输出电压并控制开关管的导通和截止，以达到稳压的目的。

开关稳压电源的优点是效率高，经济性好，可靠性强，使用寿命长，并且适应性强，可以适应各种工作环境。

因此，开关稳压电源在电力系统、通讯设备、军事设备、机械工业等领域都有广泛的应用。

实验步骤元器件选型在设计半桥型开关稳压电源时，需要选择合适的元器件。

以下是一些常用的半桥型开关稳压电源的元器件：•电容：0.1uf 至 0.33uf，电容电压≥VDCmax•电感：至少选3.3uH的电感，电感电流≥2.5A•开关管：选用高亮度MOS管或IGBT管•反馈电路：可以选择非隔离型反馈电路或隔离型反馈电路电路设计根据实验要求，我们可以设计如下半桥型开关稳压电源电路：半桥型开关稳压电源电路图半桥型开关稳压电源电路图电路调试在实验电路得到组装和焊接之后，我们需要进行调试。

调试的主要步骤如下：1.打开电源并确认输出电压为0V。

2.调节偏置电压，使得MOS管和IGBT管的导通断开正常。

3.在调整偏压电源后，我们开始调整反馈电路以使输出电压稳定。

4.最后，检验电路的稳定性和输出电压的波动情况。

实验通过实验，我们可以掌握半桥型开关稳压电源的设计和实现方法，理解开关电源的工作原理、掌握元器件的选型、电路设计和调试等方面的知识。

在实际应用中，半桥型开关稳压电源具有效率高、稳压性好等优点，可以广泛应用于通信设备、医疗设备、机械工业等领域的电源供应。

自激半桥开关电源电路原理
嘿，朋友们！今天咱就来好好唠唠自激半桥开关电源电路原理。

你想啊，这电就像一股神奇的力量，它在各种电路里跑来跑去。

那自激半桥开关电源电路呢，就像是一个聪明的指挥官！比如说，家里的电灯就是通过它才能亮起来的呀！
它的工作原理呢，其实很好懂。

想象一下，有两条路，就像电路里的两个部分，它们相互配合。

这边给点力，那边再给点力，然后哇塞，电就源源不断地流淌出来啦！这就好比两个人一起抬东西，相互协作才能完成任务。

在这个电路里，开关就像个机灵的小卫士，一会儿开，一会儿关，精准地控制着电流的走向。

就像是你在玩游戏，要精准地控制角色的行动一样！而那些元器件呢，就像是一群小伙伴，各自发挥着自己的作用，共同让整个电路运作起来。

哎呀，真的很神奇啊！你难道不觉得这很有意思吗？当你了解了它，你就会惊叹于它的巧妙设计和强大功能。

咱再说说它的优点，它效率高啊！能让电更好地发挥作用，不浪费。

这就跟咱过日子一样，得精打细算啊！而且它还稳定可靠，不会时不时给你闹脾气，多让人放心呐！
总之，自激半桥开关电源电路原理真的是太有趣、太重要啦！它就像一个隐藏在电子世界里的小魔法，等着我们去发现和探索。

所以啊，大伙可得好好了解了解它，说不定哪天就能用上啦！。

开关电源半桥电路原理及注意事项开关电源半桥电路原理及注意事项我们先来了解一下半桥电路的基本拓扑：上图半桥电路的基本拓扑电路图。

电容器C1和C2与开关管Q1、Q2组成桥，桥的对角线接变压器T1的原边绕组，故称半桥变换器。

如果此时C1=C2，那么当某一开关管导通时，绕组上的电压只有电源电压的一半。

半桥电路工作原理：Q1开通，Q2关断，此时变压器两端所加的电压为母线电压的一半，同时能量由原边向副边传递。

Q1关断，Q2关断，此时变压器副边两个绕组由于整流二极管两个管子同时续流而处于短路状态，原边绕组也相当于短路状态。

Q1关断，Q2开通。

此时变压器两端所加的电压也基本上是母线电压的一半，同时能量由原边向副边传递。

副边两个二极管完成换流。

半桥电路中应该注意的几点问题：1、偏磁问题原因：由于两个电容连接点A的电位是随Q1、Q2导通情况而浮动的，所以能够自动的平衡每个晶体管开关的伏秒值，当浮动不满足要求时，假设Q1、Q2具有不同的开关特性，即在相同的基极脉冲宽度t=t1下，Q1关断较慢，Q2关断较快，则对B点的电压就会有影响，就会有有灰色面积中A1、A2的不平衡伏秒值，原因就是Q1关断延迟。

如果要这种不平衡的波形驱动变压器，将会发生偏磁现象，致使铁心饱和并产生过大的晶体管集电极电流，从而降低了变换器的效率，使晶体管失控，甚至烧毁。

在变压器原边串联一个电容的工作波形图解决办法：在变压器原边线圈中加一个串联电容C3，则与不平衡的伏秒值成正比的直流偏压将被次电容滤掉，这样在晶体管导通期间，就会平衡电压的伏秒值，达到消除偏磁的目的。

用作桥臂的两个电容选用问题：从半桥电路结构上看，选用桥臂上的两个电容C1、C2时需要考虑电容的均压问题，尽量选用C1=C2的电容，那么当某一开关管导通时，绕组上的电压只有电源电压的一半，达到均压效果，一般情况下，还要在两个电容两端各并联一个电阻(原理图中的R1和R2)并且R1=R2进一步满足要求，此时在选择阻值和功率时需要注意降额。

700w半桥开关电源电路原理700W半桥开关电源电路原理引言：开关电源是一种将交流电转换为直流电的电源装置，其中半桥开关电源是一种常见的拓扑结构。

本文将介绍700W半桥开关电源的原理及工作方式。

一、半桥开关电源的基本原理半桥开关电源由两个功率开关器件（通常为MOSFET）和两个变压器二极管组成。

其基本原理是通过高频开关的方式将交流电转换为脉冲电流，然后再经过整流滤波等环节得到所需的稳定直流电压。

二、工作原理详解1. 输入电路：将交流电输入半桥开关电源，经过输入滤波电路去除杂波和干扰，然后输入到开关变压器中。

2. 变压器：开关变压器是半桥开关电源的核心部件，它通过变压比将输入电压变换为所需的输出电压。

其中，输入端A接地，输入端B与MOSFET开关器件相连。

输出端C连接到负载，输出端D接地。

3. 控制电路：控制电路是半桥开关电源的控制中心，它通过对MOSFET开关器件的控制来实现对输出电压的调节和稳定。

控制电路可以根据负载的变化情况，通过反馈机制动态调整开关频率和占空比，以保持输出电压的稳定性。

4. 开关过程：在工作过程中，当MOSFET开关器件导通时，输入电流流经变压器的一侧，此时变压器储能；当MOSFET开关器件关断时，变压器释放储能，输出电流流经变压器的另一侧，经过整流滤波电路得到稳定的直流电压。

5. 保护电路：为了保护开关电源和负载，通常还需要添加过流保护、过压保护、欠压保护等电路，以防止电路故障或异常情况引发损坏。

三、半桥开关电源的特点1. 高效率：半桥开关电源采用高频开关，减少了能量损耗，从而提高了转换效率。

2. 稳定性好：通过控制电路对输出电压进行调节，能够实现较高的稳定性，适用于对电压要求较高的场景。

3. 尺寸小：相比传统电源，半桥开关电源体积较小，适用于有限空间的应用场景。

4. 适应性强：半桥开关电源能够适应不同负载的需求，具有较好的负载适应性。

结论：700W半桥开关电源通过高频开关和变压器等部件的协同工作，将交流电转换为稳定的直流电压，具有高效率、稳定性好、尺寸小和适应性强等特点。

1500W开关电源半桥电路原理图(SG3525) 开关电源12V开关电源24V开关电源1500W开关电源半桥电路原理图(SG3525)2014年09月02日｜｜浏览：4,458 ｜暂无评论这是一张完整的15OOW开关电源半桥电路原理图，由于图纸比较大无法上传，需要的朋友可以点击下面的网址到百度网盘去下载，不能下载的找博主索取吧。

/s/1o6NWJUU 这个电路在很多电源生产厂家中已经生产使用，有些电路部分被各个厂家进行了优化，但是大同小异。

电路介绍：1、电路主要芯片：SG3525和普通的集成运放LM324，此电路开关频率35 KHZ。

2、供电电路：LM7812和LM7912做为正负12V给电路供电，两组7805是给数显表头供电的。

3、整流电路：市电直接进来经KBC15A整流，C1、C2、C3、C4、C5、C66为滤波电容，C、C*为隔直电容，两只630V225的电容。

4、电路主要开关器件采用的是两只80N60 IGPT，目前好像停产了，可以用IXYS 60N60替代，600V60A的管子（TO247封装）。

5、输出整流部分：低压的就可以采用图中的全波整流电路，如果输出电压比较高，可以采用全桥整流输出，这根据实际电源电压高低来变动。

例如：低压的30V30A输出可以全波整流，用两只MBR60200的肖特基二极管（60V200A的）；30V50A的可以全波整流用DSEI 2×101-06A一只模块就可以了，你要想省钱，那只有采用MBR60200并联使用了。

高压的220V5A开关电源可以采用全桥整流，输出整流管可以采用：DSEI 30-06A（600V30A），还有DSEI12-12A （1200V11A)等等。

变压器：图中脉冲变压器采用GU22的瓷罐，初级24匝，次级两组28匝，线径0.21的漆包线就可以了，绕制时请大家做好初次级绝缘。

主变压器和电感需要根据实际电源来设计了，这里不详细叙述，电路中如有没有标明的器件，可以询问博主。
