TEMS8.03 出指标的方法

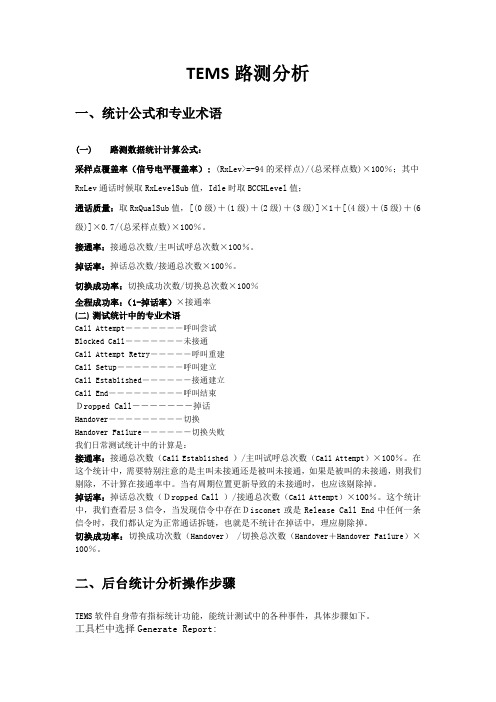

TEMS路测分析一、统计公式和专业术语(一)路测数据统计计算公式：采样点覆盖率（信号电平覆盖率）: (RxLev>=-94的采样点)/(总采样点数)×100％；其中RxLev通话时候取RxLevelSub值，Idle时取BCCHLevel值；通话质量：取RxQualSub值，[(0级)＋(1级)＋(2级)＋(3级)]×1＋[(4级)＋(5级)＋(6级)]×0.7/(总采样点数)×100％。

接通率：接通总次数/主叫试呼总次数×100％。

掉话率：掉话总次数/接通总次数×100％。

切换成功率：切换成功次数/切换总次数×100％全程成功率：（1-掉话率）×接通率(二)测试统计中的专业术语Call Attempt―――――――呼叫尝试Blocked Call―――――――未接通Call Attempt Retry―――――呼叫重建Call Setup――――――――呼叫建立Call Established―――――－接通建立Call End―――――――――呼叫结束Ｄropped Call――――――－掉话Handover―――――――――切换Handover Failure―――――－切换失败我们日常测试统计中的计算是：接通率：接通总次数（Call Established）/主叫试呼总次数（Call Attempt）×100％。

在这个统计中，需要特别注意的是主叫未接通还是被叫未接通，如果是被叫的未接通，则我们剔除，不计算在接通率中。

当有周期位置更新导致的未接通时，也应该剔除掉。

掉话率：掉话总次数（Ｄropped Call ）/接通总次数（Call Attempt）×100％。

这个统计中，我们查看层３信令，当发现信令中存在Ｄisconet或是Release Call End中任何一条信令时，我们都认定为正常通话拆链，也就是不统计在掉话中，理应剔除掉。

测试2g
导出log 步骤一：导出log
步骤二：添加
第三步：出KPI指标
第四：选择KPI指标模板并确定
选择保存路径并确定
在文件夹中就有.FMT文件
打开TEMS语音统计模板
出现KPI指标
KPI显示结果，插入三维柱形图即可
出分析报考图
导出mapinfo
步骤一：导出log
步骤二：添加
添加TEMS——mopinfo模板”.mex文件”，并确定
选择
选择保存路径并确定
找到所保存的文件，执行。

Tab文件
出场强图及电平质量图
出质量图
报告中需分析质量RQ值
点击下下一步直接确定

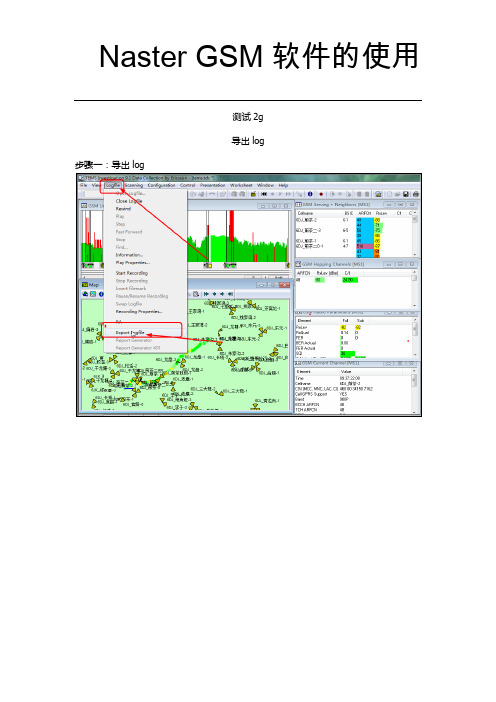

Naster GSM软件的使用
第一步打开Naster GSM软件如图操作
得到如图所示：
Ctrl+f查找所需基站位置。

TEMS8.03进行GPRS测试操作简介
1、点击右端呈手状的“Equipment properties (F8)”；
2、正常EDGE 测试中，“GSM EDGE capability”中的选项是置于“on”的位置，当进行GPRS测试时，将其置于“off”位置并点击“应用”按钮，之后会出现一次路由更新的标志，注意按确定以后软件并不能立即执行GPRS模式；
点击“应用”按钮
后，不能立即转入
GPRS模式。

3、须空闲锁频至另外一个小区后才能释放原MCS编码速率进入CS编码速率；
再回去看刚才需要进行GPRS测试的小区，现已可以进行GPRS测试；
4、要恢复EDGE测试，只需将“GSM EDGE capability”选项置于“on”的位置，并同样需锁邻小区后才能由CS模式转入MCS模式，最后重新解锁；。

《TEMS使用说明及流程》xx年xx月xx日•TEMS简介•TEMS使用准备•TEMS基础操作目录•TEMS高级功能•TEMS安全与权限管理•TEMS未来发展与展望01 TEMS简介TEMS是一种用于实时监测和评估电力系统稳定性的技术，全称为Time-Domain Electromagnetic Stability。

它通过在电网中注入小信号，并监测其传播和稳定状态，以评估电力系统的稳定性。

TEMS是什么TEMS技术起源于20世纪90年代，当时美国电力科学研究院（NPSC）开始研究小信号稳定性监测技术。

21世纪初，TEMS技术在北美和欧洲得到了广泛应用，并逐渐成为电力系统稳定性监测的重要手段之一。

TEMS的历史与发展TEMS技术主要应用于大型电力系统的稳定性监测和评估。

它可以应用于发电厂、变电站、输电线路等各个领域的电力设备。

TEMS技术可以对电网的稳定性进行实时监测，预防性地发现和解决潜在的稳定性问题，提高电力系统的可靠性和稳定性。

TEMS的应用场景02 TEMS使用准备软件下载与安装从官方网站下载TEMS软件，根据安装指引完成安装，注意选择合适的版本和操作系统。

环境配置启动TEMS软件，根据界面提示完成环境配置，包括内存、处理器、显示等设置。

安装与环境配置访问TEMS官方网站，注册一个账号，填写真实姓名、联系方式等信息。

账号注册启动TEMS软件，选择已注册的账号，设置密码，完成软件初始化设置。

登录与初始化登录与初始化常见问题与解决方案•问题1：无法下载TEMS软件或遇到安装问题。

•解决方案：检查网络连接是否正常，重新启动计算机后再次尝试。

若问题仍未解决，请联系技术支持。

•问题2：无法登录TEMS账号或密码错误。

•解决方案：检查账号和密码是否正确，若忘记密码可点击“忘记密码”进行找回。

若问题仍未解决，请联系技术支持。

•问题3：初始化TEMS时出现问题。

•解决方案：检查初始化设置是否正确，如有问题可重新初始化或联系技术支持。

T E M S测试流程及注意事项一、测试准备：1、测试系统组成：T E M S测试软件主要用于D T测试，是整个测试分析软件的一部分。

整个测试系统有以下几部分组成：电源部分：一拖三点燃器、车载电源、拖线板测试部分：笔记本电脑（含电源）、串口卡、G P S定位仪（含天线、数据线）、测试手机R320s/R520s（含电源、数据线）2、测试软件安装装入T E M S光盘，T E M S系统将自动安装软件；T E M S安装完毕，需安装运行补丁软件I n v S P1G S M1.2.e x e（存于补丁软盘中），并安装双网卡驱动程序（D u a l P o r t s S e r i a l P C C a r d D e v i c eD r i v e r）。

3、T E M S测试系统硬件安装T E M S测试系统除系统运行计算机外，包括D u a l P o r t s S e r i a l P C C a r d、S868(s c a n n e r)、R520s(c o m b i n i n g s t y l e w i t h i n t e l l i g e n c e)、G P S(G A R M I N)。

将双网卡插入网卡槽，双网卡两个端口分别连接s c a n n e r与G P S（室外测试时使用），R520s接于计算机九针端口。

二、T E M S测试设置：1、W o r k s p a c e设置：启动T E M S后，w o r k s p a c e中w o r k s h e e t为空，下拉w o r k s h e e t 菜单，选择n e w w o r k s h e e t建立新工作表，并可通过r e n a m e w o r k s h e e t更改工作表名称。

可根据每次测试需要自行设置w o r k s p a c e。

本次测试设置w o r k s h e e t五个，分别设置为R F(M S1)、M o n i t e r、m a p、s c a n n e r、c t r l&c o n f i g h。

TEMS软件使用说明TEMS软件使用说明一、介绍TEMS软件是一款用于网络性能监测和优化的工具。

本文档将详细介绍TEMS软件的安装、配置、使用步骤以及常见问题解答。

二、安装1：确保计算机满足最低系统要求。

2：最新版本的TEMS软件安装包。

3：运行安装程序，按照提示完成安装。

三、配置1：打开TEMS软件。

2：在设置菜单中，选择配置。

3：根据网络环境和需求，进行以下配置：输入服务器信息、设置监测参数、定义报警规则等。

四、使用步骤1：登录TEMS软件。

2：创建一个新的监测任务，并设置任务名称和监测目标。

3：配置监测参数，包括监测频率、监测时段等。

4：启动监测任务。

5：查看监测结果和报告，根据需要进行性能优化或故障处理。

五、常见问题解答1：为何无法登录TEMS软件？- 检查网络连接是否正常。

- 检查登录信息是否正确。

- 检查TEMS软件的服务器状态。

2：如何导出监测报告？- 在报告菜单中选择导出报告。

- 选择报告格式和保存路径，导出。

3：如何将监测结果与其他团队分享？- 可以将监测报告导出为PDF或Excel格式，然后发送给相关团队成员。

4：如何设置自动报警功能？- 在配置菜单中，选择报警设置。

- 输入报警规则，包括性能阈值、报警方式等。

六、附件本文档附带以下附件：1： TEMS软件安装包2： TEMS软件用户手册七、法律名词及注释1：监测：指对网络性能和可用性进行实时或定期检测和分析的过程。

2：报警：指当网络性能或可用性达到或超过预设阈值时，系统自动发送警报通知用户或相关人员。

TEMS 8.0.3 使用这是我来到廊坊的第三周，这周主要是总结TEMS 8.0.3的基本操作，以便于给那些网优新手提供一个参考，也是提高自己对软件的理解和应用。

1.1 TEMS软件的安装；首先把TEMS 8.0.3 的文件夹拷贝到自己的笔记本电脑上，打开文件夹TEMS_Investigation_8.0.3，单击TEMS_Investigation_8.0.3安装程序进行安装，如图：点击Next，按照提示一步一步安装；1.2手机蓝牙驱动的安装；我们这里用的是Ericsson T628测试手机，用蓝牙连接笔记本和手机，所以要安装蓝牙驱动程序。

运行蓝牙驱动的安装程序，如图；确定之后；如图；点击下一步，然后按照提示安装驱动程序；如果测试手机用数据线连接至电脑的USB接口，则要安装手机驱动程序，不同型号的测试手机对应不用的驱动程序1.3 安装GPS驱动程序；GPS驱动程序安装程序有很多，可以在第一次GPS连接笔记本电脑的时候让GPS自己选择要安装的驱动程序；TEMS_Investigation_8.0.3要求的硬件和系统环境较高，要顺畅运行该软件，建议电脑最低配置如下：1 操作系统：WindowsXP2 CPU：Pentium Ⅲ1.6GHZ3 内存：256MHZ4 硬盘：40G2.1 TEMS 的基本操作；TEMS_Investigation_8.0.3 有前台和后台，功能非常强大。

主要是进行：话音业务测试，扫频测试，数据业务测试。

后台主要是用于分析，可以进行：语音业务统计和数据业务统计，我们主要是行语音业务的测试，所以主要掌握语音业务测试的操作方法；2.1.1 运行TEMS_Investigation_8.0.3 软件，连接测试手机；我们用蓝牙连接，所以首先运行蓝牙程序并到连接笔记本；如图：有图可见：连接成功，在连接时应记住连接的端口号，这里的端口号为com 4。

在Equipment Configuration窗体中添加手机；如图：单击箭头处；如图：选择端口号位COM4，Equipment Channel位T618，然后OK；手机添加成功：设置脚本：选择Dial添加到Command，开始设置；呼叫号码：100010持续时间：45s呼叫类型：语音呼叫等待：15呼叫次数：99999（自己可根据实际情况设定）呼叫间隔：5s连接手机；如图：单击箭头处连接手机；2.1.2 连接GPS如图看见GPS已经和电脑连接，然后单击连接按钮，如箭头所示:连接成功后，会有GPS connect的提示音。

TEMS软件实际操作技巧1、在TEMS6.1以上的版本的MAP中进行对Rxlev_sub/Rxqual分布显示？Rxlev -10,-74 -75,-85 -85,-94 -94,-120Rxqual 0,3 4,5 6,7选中MAP图层选中间的感叹号图标选中一个图层后点ADD theme 就可以选择相关的参数在地图上显示在system选GSM，然后点color框的省略号就可以选择参数了。

下面两个是轨迹的大小和类型的设置。

2、在TEMS6.1以上的版本的MAP中进行对EDGE测试应用层的平均下载速率（以session current throughtput为准）分布显示？(0,40) (40.100)(100,400) KBS按照上面的做法，在add theme对话框中第一个下拉选择DATA模式，然后点color的省略号选择参数如果要用不同颜色显示数值范围，则要在左边设置如果没有就点击软件VIEW-NAVIGATEW再到下面的info element选项后选择你要设置的范围。

如下图双击Rxlev sub/Rxqual/session current throughtpu就有你输入设置的范围，把范围按要求设置进去就可以了。

3、用TEMS 进行MTR文件回放！要求五个窗口的信息能正常显示出来MTR 文件称为“上行链路文件”，就是TEMS中的GSM-Uplink data.MTR 文件不包含任何空闲模式数据，仅包含来自呼叫的数据。

一般来说，每次呼叫生成一个MTR 文件。

操作：点击打开回放按键选择MTR文件，选择OVERVIEW选择项卡，然后点击左边Menu然后点击上面的GSM-Uplink data下面就有五个选择卡双击就可以看到了。

4、TEMS6.1 以上版本report generator 进行语音、edge 测试指标的统计。

（注意：不能使用导出FMT或MAPINF文件进行统计）语音统计统计：覆盖率。
