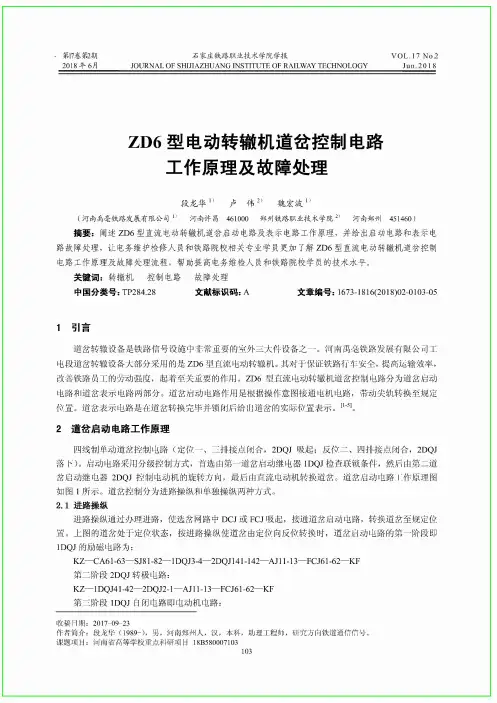

第17卷第2期 石家庄铁路职业技术学院学报 V O L.17N02 2018 年 6月JOURNAL OF SHIJIAZHUANG INSTITUTE OF RAILWAY TECHNOLOGY J u n.2018ZD6型电动转辙机道岔控制电路工作原理及故障处理段龙华11卢伟2>魏宏波u(河南禹亳铁路发展有限公司11河南许昌461000 郑州铁路职业技术学院r河南郑州451460)摘要：阐述ZD6型直流电动转辙机道岔启动电路及表示电路工作原理，并给出启动电路和表示电 路故障处理，让电务维护检修人员和铁路院校相关专业学员更加了解ZD6型直流电动转辙机道岔控制 电路工作原理及故障处理流程，帮助提高电务维检人员和铁路院校学员的技术水平。
关键词：转辙机控制电路故障处理中国分类号：TP284.28 文献标识码：A文章编号：1673-1816(2〇18)〇2_0103-051引言道岔转辙设备是铁路信号设施中非常重要的室外三大件设备之一。
河南禹亳铁路发展有限公司工 电段道岔转辙设备大部分采用的是ZD6型直流电动转辙机。
其对于保证铁路行车安全，提高运输效率，改善铁路员工的穷动强度，起着至关重要的作用。
ZD6型直流电动转辙机道岔控制电路分为道岔启动 电路和道岔表示电路两部分。
道岔启动电路作用是根据操作意图接通电机电路，带动尖轨转换至规定 位置。
道岔表示电路是在道岔转换完毕并锁闭后给出道岔的实际位置表示。
[1_5]。
2道岔启动电路工作原理四线制单动道岔控制电路（定位一、二排接点闭合，2D Q J吸起；反位二、四排接点闭合，2DQJ 落K)。
启动电路采用分级控制方式，首选由第一道岔启动继电器1DQJ检查联锁条件，然后由第二道 岔启动继电器2D Q J控制电动机的旋转方向，最后由直流电动机转换道岔。
道岔启动电路I:作原理图 如图1所示。
道岔控制分为进路操纵和单独操纵两种方式。
2.1进路操纵进路操纵通过办理进路，使选岔网路中D CJ或FCJ吸起，接通道岔启动电路，转换道岔至规定位 置。

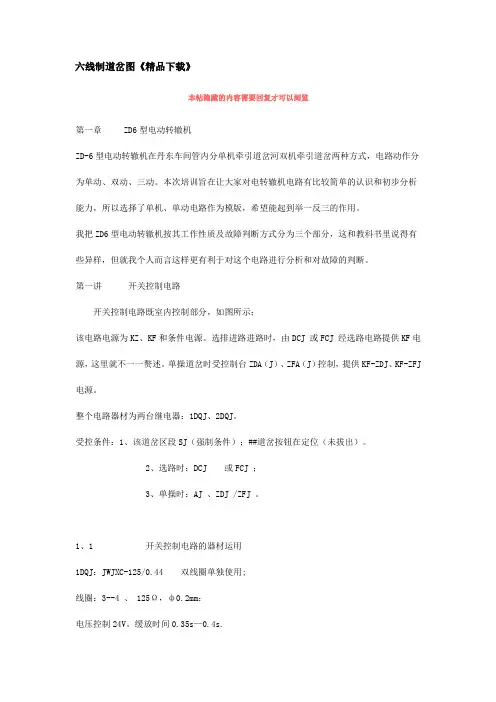

六线制道岔图《精品下载》本帖隐藏的内容需要回复才可以浏览第一章 ZD6型电动转辙机ZD-6型电动转辙机在丹东车间管内分单机牵引道岔河双机牵引道岔两种方式，电路动作分为单动、双动、三动。
本次培训旨在让大家对电转辙机电路有比较简单的认识和初步分析能力，所以选择了单机、单动电路作为模版，希望能起到举一反三的作用。
我把ZD6型电动转辙机按其工作性质及故障判断方式分为三个部分，这和教科书里说得有些异样，但就我个人而言这样更有利于对这个电路进行分析和对故障的判断。
第一讲开关控制电路开关控制电路既室内控制部分，如图所示；该电路电源为KZ、KF和条件电源。
选排进路进路时，由DCJ 或FCJ 经选路电路提供KF电源，这里就不一一赘述。
单操道岔时受控制台ZDA（J）、ZFA（J）控制，提供KF-ZDJ、KF-ZFJ 电源。
整个电路器材为两台继电器：1DQJ、2DQJ。
受控条件：1、该道岔区段SJ（强制条件）；##道岔按钮在定位（未拔出）。
2、选路时：DCJ 或FCJ ；3、单操时：AJ 、ZDJ /ZFJ 。
1、1 开关控制电路的器材运用1DQJ：JWJXC-125/0.44 双线圈单独使用;线圈：3--4 、 125Ω，ф0.2mm；电压控制24V。
缓放时间0.35s—0.4s.线圈：1---2、在该电路不起作用。
2DQJ：JYJXC-135/220 双线圈单独使用;残圈：1.2 、 135Ω，ф0.23mm；残圈：3.4 、 220Ω，ф0.21mm。
2、3为KZ电源、1、4为KF电源。
极性保持型，即通电时动作后，停电时保持状态，另一线圈不通电将一直保持在该位置，不得同时供电。
当3、4线圈供电道岔在定位时，继电器在吸合状态（检修所称为反位）。
当1、2线圈供电道岔在反位时，继电器在落下状态（检修所称为定位）。
1DQJ在整个电路中起开关作用；1、为2DQJ提供动作电源KZ。
2、控制电机启动电源DZ/DF220V。
记住，只管启动，不管断电。

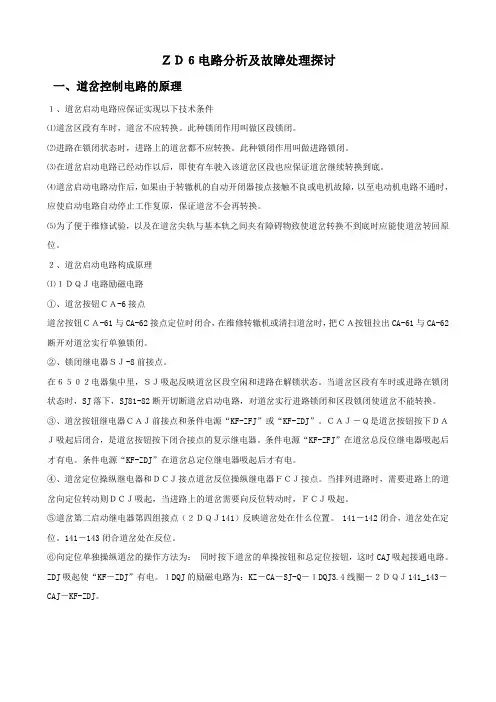

ＺＤ６电路分析及故障处理探讨一、道岔控制电路的原理１、道岔启动电路应保证实现以下技术条件⑴道岔区段有车时，道岔不应转换。
此种锁闭作用叫做区段锁闭。
⑵进路在锁闭状态时，进路上的道岔都不应转换。
此种锁闭作用叫做进路锁闭。
⑶在道岔启动电路已经动作以后，即使有车驶入该道岔区段也应保证道岔继续转换到底。
⑷道岔启动电路动作后，如果由于转辙机的自动开闭器接点接触不良或电机故障，以至电动机电路不通时，应使启动电路自动停止工作复原，保证道岔不会再转换。
⑸为了便于维修试验，以及在道岔尖轨与基本轨之间夹有障碍物致使道岔转换不到底时应能使道岔转回原位。
２、道岔启动电路构成原理⑴１ＤＱＪ电路励磁电路①、道岔按钮ＣＡ-6接点道岔按钮ＣＡ-61与CA-62接点定位时闭合，在维修转辙机或清扫道岔时，把ＣＡ按钮拉出CA-61与CA-62断开对道岔实行单独锁闭。
②、锁闭继电器ＳＪ-8前接点。
在６５０２电器集中里，ＳＪ吸起反映道岔区段空闲和进路在解锁状态。
当道岔区段有车时或进路在锁闭状态时，SJ落下，SJ81-82断开切断道岔启动电路，对道岔实行进路锁闭和区段锁闭使道岔不能转换。
③、道岔按钮继电器ＣＡＪ前接点和条件电源“KF-ZFJ”或“KF-ZDJ”。
ＣＡＪ－Ｑ是道岔按钮按下ＤＡＪ吸起后闭合，是道岔按钮按下闭合接点的复示继电器。
条件电源“KF-ZFJ”在道岔总反位继电器吸起后才有电。
条件电源“KF-ZDJ”在道岔总定位继电器吸起后才有电。
④、道岔定位操纵继电器和ＤＣＪ接点道岔反位操纵继电器ＦＣＪ接点。
当排列进路时，需要进路上的道岔向定位转动则ＤＣＪ吸起，当进路上的道岔需要向反位转动时，ＦＣＪ吸起。
⑤道岔第二启动继电器第四组接点（２ＤＱＪ141）反映道岔处在什么位置。
•141－142闭合，道岔处在定位。
141－143闭合道岔处在反位。
⑥向定位单独操纵道岔的操作方法为：•同时按下道岔的单操按钮和总定位按钮，这时CAJ吸起接通电路。
ZDJ吸起使“KF－ZDJ”有电。
六线制道岔图《精品下载》本帖隐藏的内容需要回复才可以浏览第一章 ZD6型电动转辙机ZD-6型电动转辙机在丹东车间管内分单机牵引道岔河双机牵引道岔两种方式，电路动作分为单动、双动、三动。
本次培训旨在让大家对电转辙机电路有比较简单的认识和初步分析能力，所以选择了单机、单动电路作为模版，希望能起到举一反三的作用。
我把ZD6型电动转辙机按其工作性质及故障判断方式分为三个部分，这和教科书里说得有些异样，但就我个人而言这样更有利于对这个电路进行分析和对故障的判断。
第一讲开关控制电路开关控制电路既室内控制部分，如图所示；该电路电源为KZ、KF和条件电源。
选排进路进路时，由DCJ 或FCJ 经选路电路提供KF电源，这里就不一一赘述。
单操道岔时受控制台ZDA（J）、ZFA（J）控制，提供KF-ZDJ、KF-ZFJ 电源。
整个电路器材为两台继电器：1DQJ、2DQJ。
受控条件：1、该道岔区段SJ（强制条件）；##道岔按钮在定位（未拔出）。
2、选路时：DCJ 或FCJ ；3、单操时：AJ 、ZDJ /ZFJ 。
1、1 开关控制电路的器材运用1DQJ：JWJXC-125/0.44 双线圈单独使用;线圈：3--4 、 125Ω，ф0.2mm；电压控制24V。
缓放时间0.35s—0.4s.线圈：1---2、在该电路不起作用。
2DQJ：JYJXC-135/220 双线圈单独使用;残圈：1.2 、 135Ω，ф0.23mm；残圈：3.4 、 220Ω，ф0.21mm。
2、3为KZ电源、1、4为KF电源。
极性保持型，即通电时动作后，停电时保持状态，另一线圈不通电将一直保持在该位置，不得同时供电。
当3、4线圈供电道岔在定位时，继电器在吸合状态（检修所称为反位）。
当1、2线圈供电道岔在反位时，继电器在落下状态（检修所称为定位）。
1DQJ在整个电路中起开关作用；1、为2DQJ提供动作电源KZ。
2、控制电机启动电源DZ/DF220V。
记住，只管启动，不管断电。
ZD6转辙机原理及故障处理ZD—6道岔故障一、基本概念1、什么叫道岔、什么是单动道岔、双动道岔、复示交分？由一条线路分岐为两条线路，在分岐点上铺设的转辙线路叫道岔。
作用：供机车辆从一股道岔转入另一股道。
单动道岔：一组电动机操动一组道岔。
比动道岔：二组电动机操纵二组道岔。
复式交分道岔：八根尖轨、八根合拢轨、四个辙叉组成。
2、道岔定位位置是如何规定的？（1）双线车站各道岔均以开通直线为定位；（2）单线车站进路道岔由车站两端向不同线路开通的位置为定位；（3）区间道岔以开通正线为定位；（4）引向安全线、避难线的道岔以开通安全线避难线为定位；（5）其它由车站负责管理的道岔由车站自已规定。
3、道岔的编号：从列车到达方向起顺序编号，上行列车进站端为双号，下行端为单号。
从两端进站处顺序向站内编号，尽头线向线路终端编号。
多个场的用百位数字表示在场号码。
4、什么叫电动转辙机及分类？电动转辙机：用电力带动转换道岔的一种设备。
分类：四线、三线、五线、六线。
5、电动转辙机组成：电动转辙机组成：电机、减速器、自动开闭器、移位接触器、主轴、动作杆、表示杆、底壳、底盖。
（1）怎样进行道岔的密贴调整？调整道岔密贴，主要是调整密贴调整杆袖套两边的轴套螺母，（左边不密贴调整袖套、右边螺母，右边不密贴调整袖套，左边的螺母。
压力大时螺母往后松，压力小、不密贴时往前紧）用手摇皀摇动转辙机，当尖轨完全靠拢基本轨后，继续摇动轨辙机2.5—3转，道岔完全密贴并已有一定压力，动接点打入静接点内，定、反位密贴，达到一压力，并保持密贴调整杆轴套与轴套螺母之间应有10—18mm游间。
（2）表示杆及其缺口的调整先调主杆（即：电动转辙机在伸出位置），后调副杆（即：电动转辙机在拉入位置）表示杆主杆调整，调整尖端杆舌铁两侧大螺母，调整活节螺栓两侧螺母即可。
（面对尖轨，转辙机在左边，缺口大时，紧舌铁右边螺母。
缺口小时紧舌铁左边螺母）。
表示杆副调整，即电动机在完全位置拉入位置（道岔密贴），先拧松，前后表示杆的横穿螺栓，再拧动表示杆后端调整螺栓，调整两检查块间的缺口距离。
ZD6转辙机原理及故障处理ZD—6道岔故障一、基本概念1、什么叫道岔、什么是单动道岔、双动道岔、复示交分?由一条线路分岐为两条线路,在分岐点上铺设的转辙线路叫道岔。
作用:供机车辆从一股道岔转入另一股道。
单动道岔:一组电动机操动一组道岔。
比动道岔:二组电动机操纵二组道岔。
复式交分道岔:八根尖轨、八根合拢轨、四个辙叉组成。
2、道岔定位位置是如何规定的?(1)双线车站各道岔均以开通直线为定位;(2)单线车站进路道岔由车站两端向不同线路开通的位置为定位;(3)区间道岔以开通正线为定位;(4)引向安全线、避难线的道岔以开通安全线避难线为定位;(5)其它由车站负责管理的道岔由车站自已规定。
3、道岔的编号:从列车到达方向起顺序编号,上行列车进站端为双号,下行端为单号。
从两端进站处顺序向站内编号,尽头线向线路终端编号。
多个场的用百位数字表示在场号码。
4、什么叫电动转辙机及分类?电动转辙机:用电力带动转换道岔的一种设备。
分类:四线、三线、五线、六线。
5、电动转辙机组成:电动转辙机组成:电机、减速器、自动开闭器、移位接触器、主轴、动作杆、表示杆、底壳、底盖。
(1)怎样进行道岔的密贴调整?调整道岔密贴,主要是调整密贴调整杆袖套两边的轴套螺母,(左边不密贴调整袖套、右边螺母,右边不密贴调整袖套,左边的螺母。
压力大时螺母往后松,压力小、不密贴时往前紧)用手摇皀摇动转辙机,当尖轨完全靠拢基本轨后,继续摇动轨辙机2.5—3转,道岔完全密贴并已有一定压力,动接点打入静接点内,定、反位密贴,达到一压力,并保持密贴调整杆轴套与轴套螺母之间应有10—18mm游间。
(2)表示杆及其缺口的调整先调主杆(即:电动转辙机在伸出位置),后调副杆(即:电动转辙机在拉入位置)表示杆主杆调整,调整尖端杆舌铁两侧大螺母,调整活节螺栓两侧螺母即可。
(面对尖轨,转辙机在左边,缺口大时,紧舌铁右边螺母。
缺口小时紧舌铁左边螺母)。
表示杆副调整,即电动机在完全位置拉入位置(道岔密贴),先拧松,前后表示杆的横穿螺栓,再拧动表示杆后端调整螺栓,调整两检查块间的缺口距离。
六线制前后双动道岔控制电路图
概况

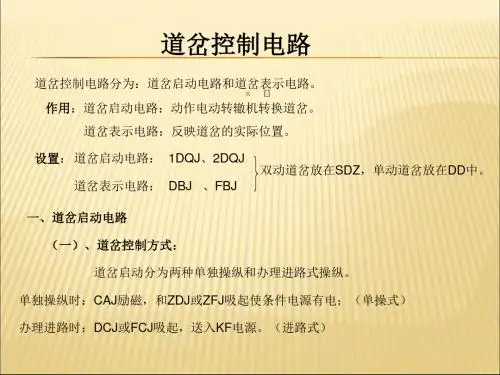

道岔控制电路由动作电动转辙机的启动电路和反映道岔实际位置的表示电路组成。
一、道岔启动电路：
1、道岔启动电路应满足的技术条件：
（1）道岔区段有车时，道岔不应转换。
此种锁闭的作用叫做区段锁闭。
（2）进路在锁闭状态时，进路上的道岔，都不应再转换。
此种锁闭的作用叫做进路锁闭。
（3）在道岔启动电路已经动作以后，如果车随后驶入道岔区段，则应保证转辙机能继续转换到底，不要受上列（1）的限制而停转。
（4）道岔启动电路动作后，如果由于转辙机的自动开闭器接点接触不良或电动机的整流子与电刷接触不良，以致电动机电路不通时，应使启动电路自动停止工作复原，保证道岔不会在转换。
（5）为了便于维修试验，以及在尖轨与基本轨之间夹有障碍物，致使道岔转不到底时，能使道岔转回原位，必须保证道岔无论转到什麽位置，都可随时用手动操纵方法使它向回转。
（6）道岔转换完毕，应自动切断电动机的电路。
2、道岔控制方式：
控制道岔转换的方式有三种：人工转换；进路式操纵；单独操纵。
（1）人工转换：当停电、故障、维修、清扫时，在现场用手摇把将道岔转换至所需位置。
（2）道岔进路操纵：以进路的方式使进路的要求接通电动转辙机将道岔转换到定位或反位。
选岔网络按照选路的要求，选出进路上各组道岔应转向的位置，即某道岔是定位操纵继电器DCJ吸起，就接通道岔启动电路使该道岔转向定位；是反位操纵继电器FCJ吸起，就接通道岔启动电路使该道岔转向反位。
全进路上的道岔按进路要求一次排出。
（3）为了维修、试验道岔和开放引导信号排列引导进路等，需要对道岔进行单独操纵。
单独操纵道岔的方法是：按下被操纵道岔按钮CA，若要使它转向定位，则同时按下道岔总定位按钮ZDA，接通道岔控制电路使该道岔转向定位；若要使它转向反位，则同时按下道岔总定位按钮ZFA，接通道岔控制电路使该道岔转向反位。
进路式操纵操纵与单独操纵之间的关系是：道岔的单独操纵优先于进路式操纵。
3、道岔启动电路的工作原理：
道岔启动电路采用分级控制方式控制道岔转换，由第一启动继电器1DQJ检查联锁条件，符合要求后才能励磁吸起；然后由第二启动继电器2DQJ控制电机的旋转方向，以决定使电机转向定位转向反位；最后由直流电机转换道岔。
六线制道岔原理
一、道岔的启动顺序：
第一动A、B机同时启动转换到位后，第二动A、B机同时启动，转换到位后，构通道岔表示电路。
三动道岔及复式交分道岔同理。
道岔的A、B机由2DQJF两组接点并行接入室外启动电路，A机和B机同时启动。
二、六线制道岔中六条线的作用：
1、X1：第一动A机及第二动A机的定位启动线、定位表示线。
2、X2：第一动A机及第二动A机的反位启动线、反位表示线。
3、X3：表示电路公用线。
4、X4：所有电机的启动公用线。
5、X5：第一动B机及第二动B机的定位启动线。
6、X6：第一动B机及第二动B机的反位启动线。
三、道岔控制电路原理
双动双机六线制：
1、定位启动：
（1）（A机：X1－X4）：第一动A机：X1－41、42 －电机1、3、4－05、06－X4，一动A机到位后第二动A机启动：X1－第一动A机41－31、32－第一动B机31、32－第二动A机41、42－电机1、3、4、－05、06－X4。
（2）（B机：X5－X4）：第一动B机：X5－41、42 －电机1、3、4－05、06－X4，一动B机到位后第二动B机启动：X5－第一动A机
35、36－第一动B机35、36－第二动B机41、42－电机1、3、4、－05、06－X4。
2、反位启动：
（1)（A机：X2－X4）：第一动A机：X2－11、12－电机2、3、4－05、06－X4，一动A机到位后第二动A机启动：X2－第一动A机11－21、22－第一动B机21、22－第二动A机11、12－电机2、3、4、－05、06－X4。
(2) （B机：X6－X4）：第一动B机：X6－11、 12－电机2、3、4－05、06－X4，一动B机到位后第二动B机启动：X6－第一动A机25、26－第一动B机25、26－第二动B机11、12－电机2、3、4、－05、06－X4。
3、定位表示（X1－X3）：X1－第一动A机41－31、 32－第一动B 机31、32－第二动A机41－31、32－第二动B机31、32－Z17、18－33、34－13、14－03、04－第二动A机33、34－13、14－第一动B 机33、34－13、14－03、04－第一动A机33、34－13、14－X3。
4、反位表示（X2－X3）：X1－第一动A机11－21、 22－第一动B 机21、22－第二动A机11－21、22－第二动B机21、22－Z18、17－23、24－43、44－01、02－第二动A机23、24－43、44－第一动B 机23、24－43、44－01、02－第一动A机23、24－43、44－X3。
