【CN209631693U】一种压纹机辊筒清洗装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920429452.X(22)申请日 2019.04.01(73)专利权人 洛阳师范学院地址 471000 河南省洛阳市伊滨区吉庆路6号(72)发明人 冯京晓　王希娟　王贤立　周啸江　门三义　(74)专利代理机构 洛阳市凯旋专利事务所41112代理人 霍炬(51)Int.Cl.B02C 4/08(2006.01)B02C 4/30(2006.01)B02C 4/40(2006.01)(54)实用新型名称一种水泥辊压机用辊筒清洗装置(57)摘要本实用新型公开了一种水泥辊压机用辊筒清洗装置，包括机箱和安装在机箱内的辊筒、挡料板，所述机箱的左右外壁面上开设有滑槽，所述滑槽内滑动安装有滑板，所述滑板的一端伸入到机箱内并与刷板固定连接，所述滑板的另一端伸出机箱并与滑筒固定连接，所述刷板上固定安装有多根与辊筒外圆面相接触的刷丝，所述滑筒内上下滑动插接有滑柱，所述滑柱下端铰接有摆杆，所述摆杆的下端铰接在机箱外壁上，所述机箱外壁上还固定安装有驱动电机。

有益效果在于：本实用新型所述的一种水泥辊压机用辊筒清洗装置采用高速气流来冲刷辊筒凹槽内残留的物料，避免了水洗引起物料变硬的麻烦，刷洗效果好、速度快、效率高，刷洗干净彻底，实用性好。

权利要求书1页 说明书4页 附图3页CN 209952938 U 2020.01.17C N 209952938U权　利　要　求　书1/1页CN 209952938 U1.一种水泥辊压机用辊筒清洗装置，包括机箱（1）和安装在机箱（1）内的辊筒（2）、挡料板（3），其特征在于：所述机箱（1）的左右外壁面上开设有滑槽（18），所述滑槽（18）内滑动安装有滑板（7），所述滑板（7）的一端伸入到机箱（1）内并与刷板（8）固定连接，所述滑板（7）的另一端伸出机箱（1）并与滑筒（6）固定连接，所述刷板（8）上固定安装有多根与辊筒（2）外圆面相接触的刷丝（9），所述滑筒（6）内上下滑动插接有滑柱（5），所述滑柱（5）下端铰接有摆杆（4），所述摆杆（4）的下端铰接在机箱（1）外壁上，所述机箱（1）外壁上还固定安装有驱动电机（12），所述驱动电机（12）的输出轴上固定安装有摇杆（13），所述摇杆（13）的另一端铰接有套管（19），所述套管（19）滑套在摆杆（4）上；所述滑板（7）内开设有输气道（15），所述刷板（8）内开设有与输气道（15）连通的储气腔（16），所述刷板（8）的外表面上开设有多个面向刷丝（9）并与储气腔（16）连通的喷气孔（17）；所述机箱（1）外壁上固定安装有气泵（11），所述气泵（11）通过输气管（10）与输气道（15）连通。

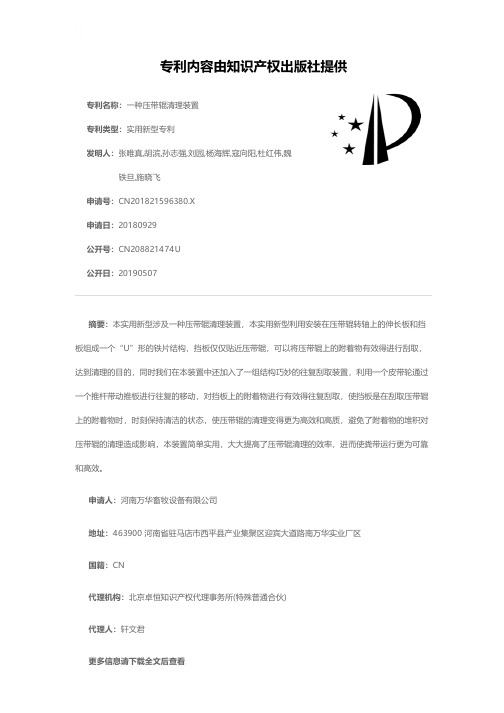

专利名称：一种压带辊清理装置
专利类型：实用新型专利
发明人：张唯真,胡滨,孙志强,刘园,杨海辉,寇向阳,杜红伟,魏铁旦,施晓飞
申请号：CN201821596380.X
申请日：20180929
公开号：CN208821474U
公开日：
20190507
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种压带辊清理装置，本实用新型利用安装在压带辊转轴上的伸长板和挡板组成一个“U”形的铁片结构，挡板仅仅贴近压带辊，可以将压带辊上的附着物有效得进行刮取，达到清理的目的，同时我们在本装置中还加入了一组结构巧妙的往复刮取装置，利用一个皮带轮通过一个推杆带动推板进行往复的移动，对挡板上的附着物进行有效得往复刮取，使挡板是在刮取压带辊上的附着物时，时刻保持清洁的状态，使压带辊的清理变得更为高效和高质，避免了附着物的堆积对压带辊的清理造成影响，本装置简单实用，大大提高了压带辊清理的效率，进而使粪带运行更为可靠和高效。

申请人：河南万华畜牧设备有限公司
地址：463900 河南省驻马店市西平县产业集聚区迎宾大道路南万华实业厂区
国籍：CN
代理机构：北京卓恒知识产权代理事务所(特殊普通合伙)
代理人：轩文君
更多信息请下载全文后查看。

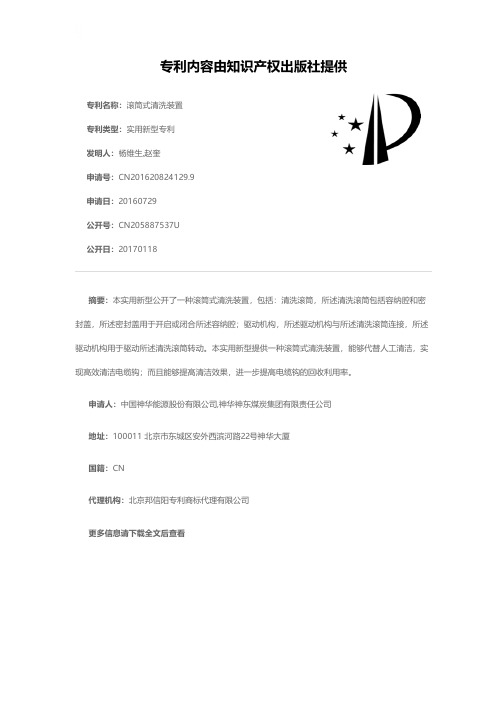

专利名称：滚筒式清洗装置专利类型：实用新型专利
发明人：杨维生,赵奎
申请号：CN201620824129.9申请日：20160729
公开号：CN205887537U
公开日：
20170118
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种滚筒式清洗装置，包括：清洗滚筒，所述清洗滚筒包括容纳腔和密封盖，所述密封盖用于开启或闭合所述容纳腔；驱动机构，所述驱动机构与所述清洗滚筒连接，所述驱动机构用于驱动所述清洗滚筒转动。

本实用新型提供一种滚筒式清洗装置，能够代替人工清洁，实现高效清洁电缆钩；而且能够提高清洁效果，进一步提高电缆钩的回收利用率。

申请人：中国神华能源股份有限公司,神华神东煤炭集团有限责任公司
地址：100011 北京市东城区安外西滨河路22号神华大厦
国籍：CN
代理机构：北京邦信阳专利商标代理有限公司
更多信息请下载全文后查看。

专利名称：吸纹辊清洗装置专利类型：实用新型专利
发明人：张世锋,张志刚
申请号：CN201620429853.1申请日：20160512
公开号：CN205599635U
公开日：
20160928
专利内容由知识产权出版社提供
摘要：本实用新型涉及人造革技术领域，特别是一种吸纹辊清洗装置，包括地面上的圆柱洞，圆柱洞内放置有上端开口的空腔清洗桶，空腔清洗桶内部中间设有圆柱台，用来构成吸纹辊的内径扣合在圆柱台上的结构，清洗桶内壁和圆柱台之间设有清洗槽，清洗桶的上端设有可拆卸的清洗盖，清洗桶的上方设有固定架，固定架上设有吊环，吊环上设有可拆卸的移动滑轮，移动滑轮上挂有绳索，构成通过移动滑轮拉动绳索来吊动吸纹辊的结构，解决了传统的吸纹辊清理时浪费时间和劳动力，清洗效果不佳，且效率低下的问题。

申请人：河南艺龙实业有限公司
地址：454850 河南省焦作市温县子夏大街北段东1号
国籍：CN
代理机构：北京风雅颂专利代理有限公司
代理人：李阳
更多信息请下载全文后查看。

专利名称：一种市政用压路机滚动辊清洗装置专利类型：实用新型专利
发明人：陈一浮
申请号：CN201720870088.1
申请日：20170718
公开号：CN207597205U
公开日：
20180710
专利内容由知识产权出版社提供
摘要：本实用新型公开一种市政用压路机滚动辊清洗装置，包括滚动辊和架体，滚动辊上设置有架体，架体远离车体的一端设置有清洗装置，清洗装置通过两根立柱与架体固定连接，立柱的一侧设置有控制箱体，立柱的顶端设置有转动轴，控制箱体的内部设置有电动机，电动机的一侧设置有电控箱，电动机的另一侧设置有电源，电动机的一端设置有传动轴，传动轴通过皮带与设置在转动轴一端的转轮固定连接，转动轴上设置有四条刮刀，每两条刮刀之间设置有钢丝刷，转动轴通过固定块与钢丝刷固定连接，控制箱体正面的顶部设置有指示灯，本实用新型的方便安装和拆卸，清洁效率较高，清洁效果较好，整体结构简单，造价低廉，实用性强，易于推广。

申请人：湖北国丰建设有限公司
地址：443200 湖北省宜昌市枝江市仙女镇仙女二路中段
国籍：CN
代理机构：北京科家知识产权代理事务所(普通合伙)
代理人：陈娟
更多信息请下载全文后查看。

专利名称：一种印刷机网纹辊的自动清洗装置
专利类型：发明专利
发明人：杨长燕,胡益松,宋里,吴少波,刘毅,钟良宏,龙江申请号：CN201410388978.X
申请日：20140811
公开号：CN104163038A
公开日：
20141126
专利内容由知识产权出版社提供
摘要：本发明公开了一种印刷机网纹辊的自动清洗装置，包括网纹辊和机体，机体的上端面为开口，网纹辊安装于开口内，网纹辊的一端联接转轴，转轴的另一端装配从动带轮，在机体的背面设置一供水管，在靠近网纹辊前面的机体上设置一传动丝杆，在传动丝杆上设置一传动螺母，在传动螺母上固定一块联接板，在联接板一端的下端面设置铜刷，在传动丝杆的两端设置有限位器，在机体内下部一侧设置溶剂箱，在溶剂箱内设置有水泵，在机体内下部另一侧设置驱动电机B，在驱动电机B的输出轴上装配主动带轮，从动带轮与主动带轮通过皮带联接。

本装置可以使溶剂被均匀覆盖在网纹辊表面，使铜刷在网纹辊轴向反复移动清洗，清洗效率是原有人工清洗的6—8倍。

申请人：贵州西牛王印务有限公司
地址：550008 贵州省贵阳市改茶工业区后坝路53号
国籍：CN
代理机构：贵阳中工知识产权代理事务所
代理人：李剑
更多信息请下载全文后查看。

专利名称：一种辊体冲洗装置专利类型：实用新型专利
发明人：苏建平,高玉强,张明申请号：CN200820154505.3申请日：20081027
公开号：CN201306896Y
公开日：
20090909
专利内容由知识产权出版社提供
摘要：一种辊体冲洗装置，其包括固定架，框架结构，采用四根槽钢组成；移动架，设于固定架内侧，外侧设滑轮和滑块，在槽钢内移动；移动架框架内设有横梁；升降气缸，其一端连接于固定架下，其活塞杆端部连接于移动架；摆动机构，包括摆动气缸，其一端连接于移动架框架及横梁；空心轴，设于移动架上，其一端通过连接管外接水/气源；第一曲柄，其一端与气缸活塞杆端部活动连接，另一端与空心轴一端连接；第二曲柄，连接于空心轴轴身上；托架，连接于第二曲柄上，其上设支持架，后端连接配重平衡挡块；悬臂梁，管体结构，与空心轴连通，其上设有喷管。

本实用新型可实现对不同辊径和不同辊长的辊体进行冲洗冷却，改善生产作业环境，高节奏连续化生产。

申请人：宝山钢铁股份有限公司
地址：201900 上海市宝山区富锦路果园
国籍：CN
代理机构：上海开祺知识产权代理有限公司
代理人：竺明
更多信息请下载全文后查看。

专利名称：一种辊筒清洗刷子专利类型：实用新型专利
发明人：尤松
申请号：CN201420092680.X 申请日：20140303
公开号：CN203991353U
公开日：
20141210
专利内容由知识产权出版社提供
摘要：本实用新型涉及清洗机械技术领域，尤其是一种辊筒清洗刷子，由刷头和手柄组成，刷头有上下两层，分别为可塑层和刷洗层，手柄上设有滑道，刷头可塑层上端设有滑块，滑块在滑道内，手柄两端装有限位装置，限位装置可以自由滑动的安装在滑道内，可塑层的材料为高密度硅胶，刷洗层的材料为高温尼龙丝，滑道内左右两端各有两个履带转轮，履带套在履带转轮上，并且刷头可塑层上端设有的滑块固定在履带上，手柄上装有小型电机，电机转轮通过皮带连接右边的履带转轮。

使用这种清洗刷子，能够自动清洗，清洗方便，实现耐高温，高强度清洗。

申请人：江苏晨洁家化制造有限公司
地址：225111 江苏省扬州市广陵区杭集工业园
国籍：CN
代理机构：常州市夏成专利事务所(普通合伙)
代理人：沈毅
更多信息请下载全文后查看。
