电视监控系统的控制与显示

闭路电视监控系统系统说明及配置方案随着社会的不断发展和技术的不断进步，越来越多的企业、机构和个人开始意识到安全保障的重要性，因此建设安防监控系统已经成为一种必要的需求。

而其中最重要的安全监控设备之一就是闭路电视监控系统。

闭路电视监控系统（CCTV）是一种通过将视频信号在有线或无线的形式下传输到监视器或录像机中，以便远程观察的技术。

这种技术广泛应用于室内和室外的安全监控，使得执法机构能够更好地监测公共场所、商业场所和住宅区等。

而在配置方面，需要按照实际的使用需求进行选择和配置。

以下是一个典型的闭路电视监控系统的配置方案：1. 摄像机摄像机是闭路电视监控系统的核心部分。

通常会根据场所的不同进行选择，如室内、室外，需要溶解何种功能（如红外线夜视、隔爆、专业级摄像机等）。

同时还需要考虑拍摄角度和分辨率，以确定是否需要固定焦距的、广角、长焦或自动变焦的摄像机。

2. 采集卡采集卡是将摄像机和计算机连接起来的主要装置。

可以选择多路输入的采集卡，以便更好地处理和管理多个摄像头拍摄的视频信号。

采集卡通常具有高速运作、清晰的画质和支持新技术发展的扩展槽。

3. 显示器应选择高质量显示器，以确保监视器看到的画质正确且清晰。

多通道显示器可以同时查看多个摄像头捕捉到的画面。

同时要注意屏幕尺寸和分辨率，以便最大限度地利用安装空间。

4. 存储设备基于许多监控需要长期记录，存储器是监控系统中的重要组成部分。

一般存储设备可以分为硬盘录像机、网络存储（NAS）以及IP摄像机自带SD卡存储。

硬盘录像机的存储容量更大，同时大多可以进行数据备份和远程访问。

而使用NAS 存储，可以实现充分的数据备份，同时保留高质量的视频，并便于数据提取和查看。

5. 线材和配件安装闭路电视监控系统需要使用线缆、电缆和各种配件。

应根据实际情况选择合适的材料和配件，以便更好地构建完整的闭路电视监控系统。

总而言之，闭路电视监控系统的配置方案应该根据实际需求进行选择，既满足要求，又具有高清晰度、可靠性和安全性。

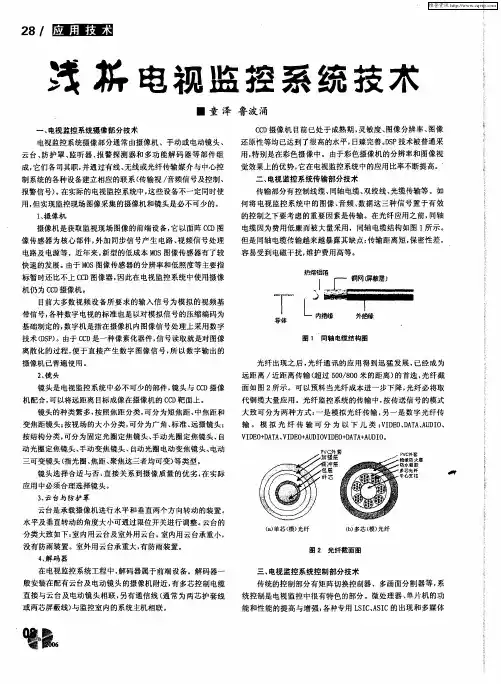

闭路电视监控系统闭路电视监控系统(Closed-Circuit TeleVision,CCTV)闭路电视监控系统是安全技术防范体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统。

它可以通过遥控摄像机及其辅助设备(镜头、云台等)，在人们无法直接观察的场合，却能实时、形象、真实地反映被监视控制对象的画面，直接观看被监视场所的一切情况，可以把被监视场所的情况一目了然。

闭路电视监控系统一般由摄像、控制、传输、显示与记录四个部分组成。

1．摄像部分：主要包括摄像机、镜头、防护罩、安装支架和云台等。

摄像部分的作用是负责摄像现场景物并将其转换为电信号(或数字信号)，经视频电缆将电信号传送到控制中心，通过解调、放大将信号转换成图像信息，送到监视器上显示出来。

2．控制部分：系统中设备的协调动作与图像调整是由控制机构来完成的。

例如，各种设备的电源控制、云台运动控制、镜头焦距与光圈控制、显示器切换控制、录像控制、防护罩防护功能控制等。

现代闭路电视监控系统还增加了智能控制，例如，把云台、摄像机和变焦镜头封装在一起的一体化摄像机，它们配有高级的伺服系统，平时可以按预置的监视方案巡视，一旦发生报警，就能自动锁定报警点进行监视和录像。

3．传输部分：传输部分是系统图像信号和控制信号的通道。

传输部分除了需要传输图像信号外，有些系统还需要传输声音信号；同时由于控制中心需要对摄像机、镜头、云台等进行控制，因此还需要传输控制信号。

目前电视监控系统主要采用视频基带传输方式。

4．显示与记录部分：此部分主要指安装在保安控制室内的图像录制和显示仪器，主要包括监视器、录像机和视频处理器，负责将现场传来的电信号转换成图像。

1．闭路监控系统与扩散型的广播电视不同，它采用集中型结构，一般作为监测、控制、管理使用，闭路监控系统的信息来源于多台摄像机，多路信号要求同时传输且同时显示。

2．用户分布在一个或几个有限的点上，相对比较集中。

目的是收集或监视信息，传输的距离一般较短，多在几十米到几千米的有限范围内。

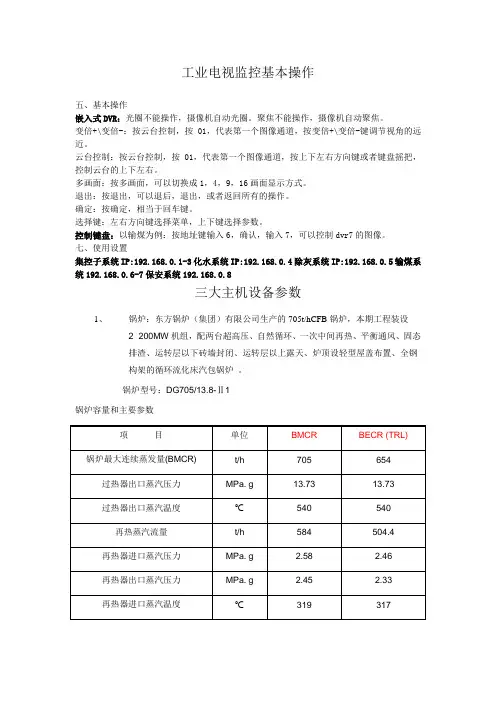

工业电视监控基本操作五、基本操作嵌入式DVR：光圈不能操作，摄像机自动光圈。

聚焦不能操作，摄像机自动聚焦。

变倍+\变倍-：按云台控制，按01，代表第一个图像通道，按变倍+\变倍-键调节视角的远近。

云台控制：按云台控制，按01，代表第一个图像通道，按上下左右方向键或者键盘摇把，控制云台的上下左右。

多画面：按多画面，可以切换成1，4，9，16画面显示方式。

退出：按退出，可以退后，退出，或者返回所有的操作。

确定：按确定，相当于回车键。

选择键：左右方向键选择菜单，上下键选择参数。

控制键盘：以输煤为例：按地址键输入6，确认，输入7，可以控制dvr7的图像。

七、使用设置集控子系统IP:192.168.0.1-3化水系统IP:192.168.0.4除灰系统IP:192.168.0.5输煤系统192.168.0.6-7保安系统192.168.0.8三大主机设备参数1、锅炉：东方锅炉（集团）有限公司生产的705t/hCFB锅炉，本期工程装设2×200MW机组，配两台超高压、自然循环、一次中间再热、平衡通风、固态排渣、运转层以下砖墙封闭、运转层以上露天、炉顶设轻型屋盖布置、全钢构架的循环流化床汽包锅炉。

锅炉型号：DG705/13.8-Ⅱ1锅炉容量和主要参数2、汽轮机采用东方汽轮机厂生产的超高压、中间再热、三缸两排汽直接空冷凝汽式汽轮机。

型号：NZK200-13.2/535/535型主要参数如下：额定功率（铭牌功率TRL）下参数额定功率MW 200额定主汽门前压力MPa（a）13.24额定主汽门前温度℃535额定再热汽阀前温度℃5351.2.4 加热器级数7级（3高加+1除氧+3低加）1.2.5 给水温度（TRL工况）：℃～253.21.2.6 工作转速r/min 30001.2.7 旋转方向（从汽机向发电机看）顺时针1.2.8 最大允许系统周波摆动Hz 48.5～50.51.2.9 从汽轮机向发电机看，润滑油管路为左侧布置（暂定），加热器右侧布置（暂定）。

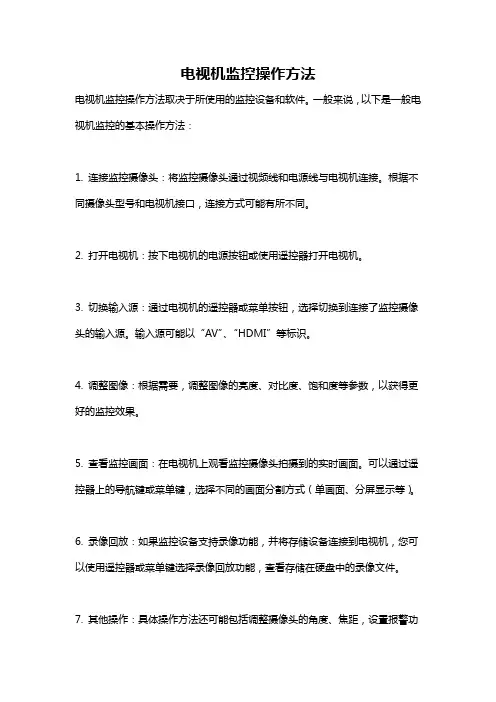

电视机监控操作方法
电视机监控操作方法取决于所使用的监控设备和软件。

一般来说，以下是一般电视机监控的基本操作方法：
1. 连接监控摄像头：将监控摄像头通过视频线和电源线与电视机连接。

根据不同摄像头型号和电视机接口，连接方式可能有所不同。

2. 打开电视机：按下电视机的电源按钮或使用遥控器打开电视机。

3. 切换输入源：通过电视机的遥控器或菜单按钮，选择切换到连接了监控摄像头的输入源。

输入源可能以“AV”、“HDMI”等标识。

4. 调整图像：根据需要，调整图像的亮度、对比度、饱和度等参数，以获得更好的监控效果。

5. 查看监控画面：在电视机上观看监控摄像头拍摄到的实时画面。

可以通过遥控器上的导航键或菜单键，选择不同的画面分割方式（单画面、分屏显示等）。

6. 录像回放：如果监控设备支持录像功能，并将存储设备连接到电视机，您可以使用遥控器或菜单键选择录像回放功能，查看存储在硬盘中的录像文件。

7. 其他操作：具体操作方法还可能包括调整摄像头的角度、焦距，设置报警功
能，在电视机上显示监控画面信息等。

请参考各个设备的用户手册或联系厂家了解更多细节。

请注意，以上方法仅适用于在电视机上直接接入监控系统的情况。

如果您使用的是网络摄像头或网络监控设备，您需要配置网络设置，并使用相应的软件或手机应用程序来实现监控操作。

电视监控系统原理电视监控系统是一种通过电视信号传输和监控设备进行图像采集、传输和显示的监控系统。

它的原理是利用摄像头采集实时图像，通过连接线或无线信号将图像传输至监控中心或监控设备，然后再通过电视显示屏幕进行图像显示和监控。

电视监控系统在监控领域有着广泛的应用，能够实现对各种场所或设备的实时监控、记录和管理，具有很高的实用性和安全性。

电视监控系统主要由摄像头、传输线路、监控设备和显示屏组成。

摄像头是系统的核心部件，它用来采集实时图像，通常具有高清分辨率和夜视功能，能够实现对监控目标的高清拍摄和录制。

传输线路是用来传输摄像头采集的图像信号，包括有线传输和无线传输两种方式。

有线传输通常使用网线或同轴电缆，信号传输稳定可靠，但需要铺设线路，不够灵活；无线传输利用无线信号传输图像数据，可以避免布线的麻烦，但信号稳定性稍差。

监控设备是接收和处理摄像头传输的图像信号的设备，包括视频录像机、网络视频录像机、NVR等，用于图像的存储、录制和回放。

显示屏通常采用电视显示屏幕，用于实时显示图像和监控目标。

电视监控系统的原理是通过摄像头采集实时图像，将图像信号传输至监控设备，然后再通过显示屏进行图像显示和监控。

具体来说，摄像头首先对监控目标进行图像采集，然后通过传输线路将图像信号传输至监控设备。

监控设备会对接收到的图像信号进行处理和存储，可以进行实时监控、录制和回放。

最后，监控设备会将处理后的图像信号发送至显示屏进行图像显示，用户可以通过显示屏实时观看监控目标的情况。

这样就实现了对监控目标的实时监控和管理。

电视监控系统在实际应用中有着广泛的用途。

首先，它在安防监控领域有着重要的应用，能够对公共场所、住宅小区、商业建筑等进行实时监控和管理，起到了预防和控制犯罪的作用。

其次，电视监控系统也常用于工业生产领域，能够对生产现场进行实时监控，确保生产过程的安全和稳定。

此外，电视监控系统还在交通管理、环境监测、教育培训等领域有着重要的应用价值。

闭路电视监控系统简介闭路电视监控系统是一种用于监视和记录特定区域的安全设备。

它由摄像机、监视器、录像机和连接线缆等组成。

这种系统被广泛应用于各种场所，如商店、办公室、学校和公共区域等。

系统组成闭路电视监控系统由以下几个组成部分构成：1.摄像机：摄像机是该系统的核心组件之一。

它通过捕捉和记录视频图像来实现监控功能。

摄像机可以分为模拟摄像机和网络摄像机两种类型。

模拟摄像机通过连接线缆将视频信号传输到监视器或录像机。

而网络摄像机通过网络将视频信号传输到监视器或电脑。

2.监视器：监视器用于显示摄像机捕捉到的视频图像。

它可以是单个显示器或多个监视器的配置，以实现对多个视频源的监控。

监视器通常具有高分辨率和良好的色彩还原能力，以提供清晰的图像。

3.录像机：录像机用于记录摄像机捕捉到的视频图像。

它可以是模拟录像机或网络录像机。

模拟录像机使用磁带或硬盘驱动器记录视频，而网络录像机将视频存储在网络存储设备或硬盘驱动器中。

录像机还通常具有多种录像模式，如连续录像、定时录像和运动侦测录像等。

4.连接线缆：连接线缆用于将摄像机、监视器和录像机之间的信号传输。

常见的连接线缆包括RG59同轴电缆、Cat 5e或Cat 6网络电缆等。

工作原理闭路电视监控系统的工作原理如下：1.摄像机通过感光器件将实时场景转换成电信号，然后将信号传输到监视器或录像机。

2.监视器接收到摄像机传输的信号，将其转换成可见的视频图像，并实时显示在监视器上。

3.同时，录像机也接收到摄像机传输的信号，并将其录制下来以便日后查看。

4.摄像机、监视器和录像机之间通过连接线缆进行信号传输，以保证视频信号的稳定和可靠。

5.用户可以通过监视器或电脑上的软件来实时监控和查看录像机中的视频图像。

应用场景闭路电视监控系统在许多场所和领域中都得到广泛应用，包括但不限于以下几个方面：1.商店和超市：闭路电视监控系统可以用于监控商品展示区、收银台和出入口等，以预防盗窃和保护商店的利益。

电视监控控制/矩阵主机使用说明书本系统主要由主控键盘与矩阵组成。

1.主控键盘的按键说明本系统主控键盘面板如上图所示。

为了方便您的操作,最好先熟悉各个键的名称、位置及其主要功能：1.1.系统设置区在这个区，您可以通过编辑各项菜单来设置您的系统。

：为跳格键，主要用来转移参数设置对象，大部分操作中您将频繁地使用它。

+ -键：为状态键，主要用来转换报警的设防与撤防、探测器的是否在位、继电器的开与关及切换选择的使用。

M键：为菜单键，与输入区的数字键合用可以开启菜单。

如您想开启第3号菜单，只要先在输入区按下3键，再在系统设置区按下M键，您就可以进入3号菜单，进行编辑。

8号三角键：即回车键，在您完成某项菜单的编辑以后，按下此键，则完成此项编辑，并回到时间显示，此时可以开始进行下一项菜单的编辑。

PRINT键：即打印键，在系统有报警后，报警信息将储存在存储器中，如果需要，可以利用微型打印机将报警信息打印出来。

只需按此键，打印机在三秒钟以后自动启动，打印报警信息，在五分钟后自动关机。

您不需要干涉。

（此功能只有在外挂报警控制器与切换矩阵和系统控制键盘联用，组成系统时有效。

）7号三角键：为清除报警键。

若您想清除以前的报警记录，可以用此键来清除报警记录。

在任何状态下，您只需按下CLR键，即可清除报警记录。

有新报警发生时，系统重新开始记录报警信息。

注意：为了避免频繁地启动和关闭报警时系统所联动的相关设备，建议您在使用此功能时，先查询报警信息并进行撤防操作，然后再按CLR键。

MUTE键：又称消音键，在系统报警以后，若您认为报警声音太大，可以按此键来清除报警声音。

在任何状态下按MUTE键，报警声都可以立即消失。

有新报警发生时。

报警声会重新出现。

RESET键：即复位键，按下则系统复位，且原有状态不变。

ESC键：当您进行菜单编辑时，由于输入超出参数范围的数字，造成参数越界时，您会看到参数前出现“？”的现象。

这时可以用此键来清除越界参数。

电视监控系统介绍1、电视监控系统概述安防领域的电视监控系统，国外又称闭路电视CCTV(Closed Circuit Television)，为区别国内普遍称为的闭路电视CATV,我国将CCTV称为应用电视。

根据监控区域的大小及实际需要，电视监控系统可有大、中、小型系统之分。

一般电视监控系统均由前端设备、传输系统和终端设备组成。

2、电视监控系统特点(1)CCTV系统与扩散型的广播电视不同，是集中型，一般供监测、控制、管理使用。

(2)CCTV系统的信息来源于多台摄像机，多路信号要求同时传输、同时显示。

(3)用户是在一个或几个有限的点上，比较集中，目的是收集或监视信息，传输的距离一般较短，多在几十米到几公里的有限范围内。

(4)一般都采用闭路传输，极少采用开路传输方式。

1km以内用电缆传输，1km以上可以用光缆传输。

(5)一般用视频直接传输，不用射频传输。

视频传输又称基带传输，即不经过频率变换等任何处理，直接传送摄像机等设备输出的视频信号。

(6)除向接收端传输视频信号外，还要向摄像机传送控制信号和电源，因此是一种双向的多路传输系统。

3、电视监控系统分类根据系统的技术和功能要求，确定系统的组成形式及其设备配置。

系统的组成形式的选择如下：(1)单头单尾系统单头单尾系统是最简单的组成方式，它由一台摄像机和一台监视器组成，在一处连续监视一个固定目标。

如果在该系统上增加一些功能，例如摄像镜头焦距的长短、光圈的大小、远近聚焦都可以遥控调制，还可以遥控电动云台的左右上下运动和接通摄像机的电源。

摄像机加上专用外罩就可以在特殊的环境下工作。

这些功能的调节都是靠控制器来完成。

(2)单头多尾系统单头多尾系统在多处监视同一个分散目标时，选用摄像机，传输电(光)缆、视频分配器等组成。

它是由一台摄像机向许多监视点输送图像信号，由各个点上的监视器同时观看图像。

(3)多头单尾系统多头单尾系统用在一处集中监视多个分散目标时，选用摄像机、传输电(光)缆、切换控制器、监视器等组成。

闭路电视监控系统的显示器和家里的电视有什么区别?监视器在功能上要比电视机简单（少了高频头和中放电路）但在性能上，却要比电视机要求更高，其主要区别反映在三个“度”。

一是图像清晰度：由于传统的电视机接收的是电视台发射出来的射频信号，这一信号对应的视频图像带宽通常小于6M，因而电视机的清晰度通常为400线左右。

但监视系统的前端设备清晰度通常＞400线，要求监视器具有较高的图像清晰度，故专业监视器在通道电路上比起传统电视机而言应具备带宽补偿和提升电路，使之通频带更宽，图像清晰度更高。

二是色彩还原度：如果说清晰度主要是由视频通道的幅频特性决定的活，还原度则主要由监视器中由红（R）、绿（G）、蓝（B）三基色的色度信号和亮度信号的相位所决定。

由于监视器所观察的通常为静态图像，因而对监视器色彩还原度的要求比电视机更高，故专业监视器的视放通道在亮度、色度处理和R、G、B 处理上应具备精确的补偿电路和延迟电路，以确保亮/色信号和R、G、B信号的相位同步。

三是整机稳定度：监视器在构成闭路监控系统时，通常需要每天24小时，每年365天连续无间断的通电使用，（而电视机通常每天仅工作几小时），并且某些监视器的应用环境可能较为恶劣，这就要求监视器的可靠性和稳定性更高。

与电视机相比而言，在设计上，监视器的电流、功耗、温度及抗电干扰、电冲击的能力和裕度以及平均无故障使用时间均要远大于电视机，同时监视器还必须使用全屏蔽金属外壳确保电磁兼容和干扰性能；在元器件的选型上，监视器使用的元器件的耐压、电流、温度、湿度等各方面特性都要高于电视机使用的元器件；而在安装、调试尤其是元器件和整机老化的工艺要求上，监视器的要求也更高，电视机制造时整机老化通常是在流水线上常温通电8小时左右，而监视器的整机老化则需要在高温/高湿密闭环境的老化流水线上通电老化24小时以上，以确保整机的稳定性。

由上面的分析可见，如果使用电视机作为监控系统的终端监视器，除了可能感觉到图像较为模糊（清晰度较低、色彩还原度较差）之外，电视机使用的元器件也不适合无间断连续使用的要求。

监控系统的组成结构典型的闭路监控系统主要由摄像机部分、传输部分、控制与记录部分以及显示部分四大块组成。

方法/步骤一〃摄像部分是电视监控系统的前沿部分〃是整个系统的“眼睛”。

1 在被监视场所面积较大时〃在摄像机上加装变焦距镜头〃使摄像机所能观察的距离更远、更清楚；还可把摄像机安装在电动云台上〃可以使云台带动摄像机进行水平和垂直方向的转动〃从而使摄像机能覆盖的角度更大。

2 在某些情况下〃特别是在室外应用的情况下〃为了防尘、防雨、抗高低温、抗腐蚀等〃对摄像机及其镜头还应加装专门的防护罩〃甚至对云台也要有相应的防护措施。

二〃传输部分就是系统的图像信号通路。

1一般来说〃传输部分单指的是传输图像、声音信号。

同时〃由于需要有控制中心通过控制台对摄像机、镜头、云台等进行控制〃因而在传输系统中还包含有控制信号的传输。

2 在传输方式上〃近距离一般采用视频线传输〃不超过一两公里的距离一般采用双绞线传输〃更远的距离则可采用光纤传输。

对于远距离传输〃还需配备视频信号放大、图像信号的较正与补偿设备。

三〃控制与记录部分负责对摄像机及其辅助部件（如镜头、云台）的控制〃并对图像、声音信号的进行记录。

目前硬盘录像机的技术发展得较完善〃它不但可以记录图像和声音〃而且还包含了画面分割切换、云台镜头控制等功能〃基本上取代了以往使用的画面切换器、画面分割器、云台控制器、镜头控制器等产品。

如果客户要求能对云台、镜头（特别是高速球）进行非常方便的控制〃则可以加配控制键盘。

四〃显示部分一般由几台或多台监视器组成。

在摄像机数量不是很多〃要求不是很高的情况下〃一般直接将监视器接在硬盘录像机上即可。

如果摄像机数量很多〃并要求多台监视器对画面进行复杂的切换显示〃则须配备“矩阵”来实现。

视频监控系统的工作原理及演示操作实验报告学号100694214 姓名陈宇班级物业10-2一、概述监控系统是由摄像、传输、控制、显示、记录登记5大部分组成。

摄像机通过同轴视频电缆将视频图像传输到控制主机，控制主机再将视频信号分配到各监视器及录像设备，同时可将需要传输的语音信号同步录入到录像机内。

通过控制主机，操作人员可发出指令，对云台的上、下、左、右的动作进行控制及对镜头进行调焦变倍的操作，并可通过控制主机实现在多路摄像机及云台之间的切换。

利用特殊的录像处理模式，可对图像进行录入、回放、处理等操作，使录像效果达到最佳。

视频监控系统由实时控制系统、监视系统及管理信息系统组成。

实时控制系统完成实时数据采集处理、存储、反馈的功能；监视系统完成对各个监控点的全天候的监视，能在多操作控制点上切换多路图像；管理信息系统完成各类所需信息的采集、接收、传输、加工、处理，是整个系统的控制核心。

视频监控系统发展了短短二十几年时间，从19世代80年代模拟监控到火热数字监控再到方兴未艾网络视频监控，发生了翻天覆地变化。

在IP技术逐步统一全球今天，我们有必要重新认识视频监控系统发展历史。

从技术角度出发，视频监控系统发展划分为第一代模拟视频监控系统(CCTV)，到第二代基于“PC+多媒体卡”数字视频监控系统(DVR)，到第三代完全基于IP网络视频监控系统(IPVS)。

视频监控系统产品包含光端机，光缆终端盒，云台，云台解码器，视频矩阵，硬盘录像机，监控摄像机。

视频监控系统组成部分包括监控前端、管理中心、监控中心、PC客户端及无线网桥。

二、工作原理对于视频监控系统，根据系统各部分功能的不同，我们将整个视频监控系统划分为七层——表现层、控制层、处理层、传输层、执行层、支撑层、采集层。

当然，由于设备集成化越来越高，对于部分系统而言，某些设备可能会同时以多个层的身份存在于系统中。

（1）表现层：表现层是我们最直观感受到的，它展现了整个视频监控系统的品质。
