数字电视基础知识1.什么是数字电视数字电视 DTV 是数字电视系统的简称,是音频、视频和数据信号从信源编码、信道编码和调制、接收和处理等均采用数字技术的电视系统。
数字电视系统的电视信号从编辑、发送、传输到接收等整个过程,都以数字信号的形式进行处理。
只在现行电视广播系统演播室或电视广播系统的某些部分,采用数字处理技术和设备,来改善性能或增加功能,不是真正意义的数字电视系统。
目前,除图像和声音信号源、投影器件和显示器件屏以及放音装置尚存在模拟工作方式外,数字电视系统的其他部分均已实现数字化。
按照图像质量和图像格式等,数字电视分为标准清晰度电视 SDTV 和高清晰度电视 HDTV 两种级别,因而数字电视不都是高清晰度电视。
按传输数字电视信号的途径和方式等,数字电视主要有卫星数字电视、有线数字电视和地面数字电视三种系统。
按服务方式,数字电视可分为只服务于合法用户的条件接收数字电视和面向一般公众的数字电视广播。
卫星、有线、地面数字电视系统既可提供SDTV级别服务,也可传送HDTV节目,既可面向一般公众,也可实现条件接收。
为便于各类用户选择,利用数字电视系统传送流 TS 传送数字电视信号的能力,往往经同一电视信道,同时传送SDTV节目和HDTV节目,或同时传送面向一般公众的节目和只有付费用户才能收看的加密节目,或不同时段和不同节目内容以SDTV或HDTV级别播送。
另外,利用数字电视广播网,采用数字技术,也可开展传输各种数据信息的数据广播业务。
除通过电视宽带网传送数字电视信号外,借助电信网,可构成移动数字电视系统,或通过计算机互联网,开展IP电视 IPTV 业务。
2.数字电视系统包括哪些主要组成部分数字电视系统由前端、传输与分配网络以及终端组成。
数字电视前端通常可划分为信源处理、信号处理和传输处理等三大部分,完成电视节目和数据信号采集,模拟电视信号数字化,数字电视信号处理与节目编辑,节目资源与质量管理,节目加扰、授权、认证和版权管理,电视节目存储与播放等功能。
数字电视基础知识数字电视，也称作数字化电视，是一种利用数字技术传输并接收图像及声音信号的电视系统。
它通过将图像和声音信号转换为数字信号，然后使用数字信号传输的方式，实现高清晰度、高音质和更多功能的电视观看体验。
数字电视的基础知识包括以下几个方面：1. 数字电视信号传输方式：数字电视信号主要通过有线电视、卫星电视和数字地面电视等方式进行传输。
有线电视通过有线传输网络将数字电视信号传送到用户家庭电视机；卫星电视通过卫星上行和下行方式实现信号传输；数字地面电视通过地面传输网络将数字信号传送到用户电视机。
2. 数字电视信号编码：数字电视信号主要通过压缩技术进行编码。
常见的数字电视信号编码标准有MPEG-2、H.264（MPEG-4 AVC）和H.265（HEVC）等。
这些编码方式可以将原始的图像和声音信号进行压缩，减小信号数据的大小，提高传输效率。
3. 数字电视信号解码：数字电视信号在接收端需进行解码才能还原为图像和声音信号。
接收端的电视机或机顶盒等设备负责解码信号，并通过电视屏幕和音频设备播放解码后的信号。
解码后的信号质量决定了观看体验的清晰度和音质。
4. 数字电视的高清晰度和多媒体功能：与传统模拟电视相比，数字电视拥有更高的画质和音质。
高清晰度（HD）电视能够提供更细腻、清晰的图像细节，使观众能够享受到更真实的观看体验。
此外，数字电视还具有多媒体功能，例如可进行电子节目指南、录制和回放节目、网络连接等。
5. 数字电视的互动功能：数字电视通过网络和交互设备，使用户能够与电视节目进行互动。
例如，用户可以通过遥控器或语音指令进行点播、上网、游戏、购物等操作。
数字电视的互动功能丰富了观众的电视观看体验，增加了其参与度。
总的来说，数字电视基础知识涉及数字信号传输、编解码方式、高清晰度和多媒体功能、互动功能等方面。
数字电视的发展不仅为观众提供更高质量的电视观看体验，还为广电产业和相关技术领域提供了新的商机和发展空间。
电视三基色色域图根据所选荧光粉的不同，电视能够呈现的色域也不同NTSC CIE C白只有25%左右是“有效”的。
通常扫描行数越多，垂直清晰度就越高。
垂直清晰度单位为电视线（TVL ）是垂直清晰度专用单位白相间的竖条纹数。
视频带宽决定图像水平分清晰度，视频带宽视频带宽越宽，图像水平分解力越高分解力越高画面细节呈现的越清楚。
N行正程T HtT s N高清晰度电视测试图75%幅度彩条复合信号z R、G、B或Y、C B、C R三个信号的取样频率相同；z4:4:4格式一般用在要求高质量的信号源的场合。
4:4:4 色度取样格式z由于人眼对亮度比对色度更敏感，亮度信号全带宽传输，色差信号半带宽传输SD 4:2:2格式z8比特量化（256量化级）：能够满足电视节目图像质量要求；z10比特量化（1024量化级）：演播室节目制作通常采用10比特2、量化比特数8比特256灰度阶4比特16灰度阶3比特8灰度阶不同量化比特的效果亮度信号量化电平分配示意图z如果码率较高，电缆的损耗限制了同轴电缆的使用长度。
5、数字高清晰度电视HDTV高清SDTV标清宽高比16:94:3扫描行数1080576像素数1920x1080（210万）720x576（41万）信号带宽30MHZ6MHZ音频立体声/环绕立体声单声道/立体声Cropped）方式，SD饱满，但是取景问题突出。
信箱（Letterbox）方式，减少观看面积，无取景偏差。
加边（Pillar Box）方式4:3保护框方式16:9方式上下切边方式。
数字电视基础知识汇报人：日期:目录CATALOGUE•数字电视概述•数字电视技术原理•数字电视标准与格式•数字电视应用与产业•数字电视与高清电视的区别与联系•数字电视的未来发展及挑战01CATALOGUE数字电视概述数字电视是指将模拟电视信号转换为数字信号进行处理、传输和接收的电视系统。
它包括高清电视、标清电视以及移动多媒体电视等。
数字电视技术利用了先进的编码、调制、解调等技术，具有抗干扰能力强、图像清晰度高、音频质量好等优点。
数字电视的定义数字电视的优势数字电视的图像清晰度比传统模拟电视高得多，可以达到1920x1080分辨率甚至更高。
图像清晰度更高音频质量更好抗干扰能力强频道资源利用率高数字电视采用了先进的音频编码技术，可以提供更好的音质和立体声效果。
数字电视信号在传输过程中具有更强的抗干扰能力，能够更好地抵御各种噪声和干扰。
数字电视采用了高效的压缩技术和调制技术，可以充分利用频道资源，提高电视频道的利用效率。
数字电视的发展历程1990年代初，数字电视技术开始出现，当时主要是在一些发达国家开始研究和实验。
1990年代末，随着技术的不断成熟和市场的需求增长，数字电视逐渐在全球范围内推广和应用。
进入21世纪，随着高清电视和移动多媒体的发展，数字电视已经成为人们日常生活中不可或缺的一部分。
02CATALOGUE数字电视技术原理数字电视信号的压缩编码利用了图像信号的冗余性，通过减少数据量来实现高效传输。
主要技术包括预测编码、变换编码和混合编码等。
压缩编码信道编码是为了确保数字电视信号在传输过程中能够抵抗各种干扰，包括噪声、多径和衰减等。
主要技术包括卷积码、Reed-Solomon码和LDPC码等。
信道编码数字电视信号的编码原理有线传输数字电视信号可以通过有线电视网络进行传输，用户通过安装的有线电视盒接收电视信号，再经过解码器解码后即可观看电视节目。
卫星传输数字电视信号可以通过卫星进行传输，用户通过卫星接收天线接收卫星信号，再经过解码器解码后即可观看电视节目。

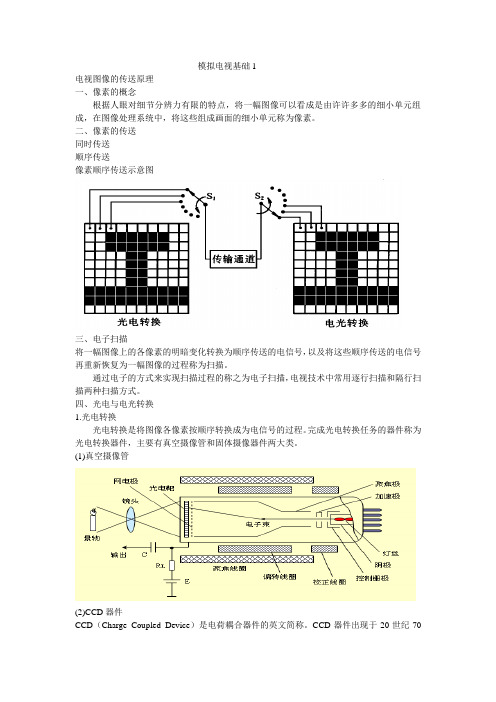

模拟电视基础1电视图像的传送原理一、像素的概念根据人眼对细节分辨力有限的特点，将一幅图像可以看成是由许许多多的细小单元组成，在图像处理系统中，将这些组成画面的细小单元称为像素。
二、像素的传送同时传送顺序传送像素顺序传送示意图三、电子扫描将一幅图像上的各像素的明暗变化转换为顺序传送的电信号，以及将这些顺序传送的电信号再重新恢复为一幅图像的过程称为扫描。
通过电子的方式来实现扫描过程的称之为电子扫描，电视技术中常用逐行扫描和隔行扫描两种扫描方式。
四、光电与电光转换1.光电转换光电转换是将图像各像素按顺序转换成为电信号的过程。
完成光电转换任务的器件称为光电转换器件，主要有真空摄像管和固体摄像器件两大类。
(1)真空摄像管(2)CCD器件CCD（Charge Coupled Device）是电荷耦合器件的英文简称。
CCD器件出现于20世纪70年代，由于其良好的性能，很快就得到了广泛的应用，目前已在很多领域取代了摄像管具有一个电极的CCD结构2.电光转换电光转换过程也就是显像过程，是在显示装置上完成的，其工作原理与显示材料及结构有关。
目前用于电光转换的显示器件主要有CRT、LCD、PDP等几种。
(1)CRT的电光转换原理CRT（Cathode-Ray Tubes，阴极射线管）是一种传统的图像显示器件，它就是我们常说的显像管。
下面以彩色CRT显像管为例，介绍其基本结构和工作原理。
彩色显像管结构示意图（2）LCD的电光转换原理LCD （Liquid-Crystal Display）是利用液晶材料的特性实现电光转换和图像显示的。
其主要特点是重量轻、体积小、功耗低。
（3）PDP的电光转换原理PDP（Plasma Display Panels）是一种辐射光显示装置，主要利用了惰性气体放电时产生的紫外线辐射来诱发荧光粉发光。
作为一项很有发展前景的技术，它已被彩色大屏幕HDTV显示器市场看好。
五、电视图像基本参数1.图像宽高比图像宽高比也称幅型比。
