物理凸透镜-经典压轴题附答案

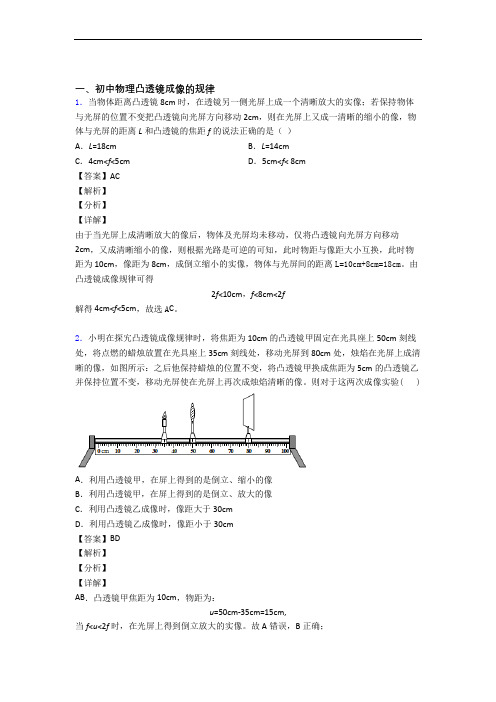

一、初中物理凸透镜成像的规律1．当物体距离凸透镜8cm时，在透镜另一侧光屏上成一个清晰放大的实像；若保持物体与光屏的位置不变把凸透镜向光屏方向移动2cm，则在光屏上又成一清晰的缩小的像，物体与光屏的距离L和凸透镜的焦距f的说法正确的是（）A．L=18cm B．L=14cmC．4cm<f<5cm D．5cm<f< 8cm【答案】AC【解析】【分析】【详解】由于当光屏上成清晰放大的像后，物体及光屏均未移动，仅将凸透镜向光屏方向移动2cm，又成清晰缩小的像，则根据光路是可逆的可知，此时物距与像距大小互换，此时物距为10cm，像距为8cm，成倒立缩小的实像，物体与光屏间的距离L=10cm+8cm=18cm。

由凸透镜成像规律可得2f<10cm，f<8cm<2f解得4cm<f<5cm，故选A C。

2．小明在探宄凸透镜成像规律时，将焦距为10cm的凸透镜甲固定在光具座上50cm刻线处，将点燃的蜡烛放置在光具座上35cm刻线处，移动光屏到80cm处，烛焰在光屏上成清晰的像，如图所示：之后他保持蜡烛的位置不变，将凸透镜甲换成焦距为5cm的凸透镜乙并保持位置不变，移动光屏使在光屏上再次成烛焰清晰的像。

则对于这两次成像实验( )A．利用凸透镜甲，在屏上得到的是倒立、缩小的像B．利用凸透镜甲，在屏上得到的是倒立、放大的像C．利用凸透镜乙成像时，像距大于30cmD．利用凸透镜乙成像时，像距小于30cm【答案】BD【解析】【分析】【详解】AB．凸透镜甲焦距为10cm，物距为：u=50cm-35cm=15cm,当f<u<2f 时，在光屏上得到倒立放大的实像。

故A错误，B正确；CD．凸透镜乙焦距为5cm，此时物距u=15cm，则u>2f，所以5cm<v<10cm，故C错误，D 正确。

3．凸透镜成像实验中，移动蜡烛到某位置时，能在光屏上再次成清晰缩小的像，则下列说法能成立的是A．同时移动蜡烛与光屏，且移动距离相同时，有可能在光屏上再次成清晰缩小的像；B．若将一老花镜放到凸透镜前方，光屏远离透镜时能再次会看到烛焰清晰的像；C．换用焦距较小的凸透镜后，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须靠近凸透镜：D．保持物体和光屏位置不变，移动凸透镜，一定可以在光屏上得到另一个清晰的像：【答案】CD【解析】【详解】A．物体要成倒立、缩小、实像时物体移动距离应该大于光屏移动距离，故A项不符合题意；B．老花镜是凸透镜，若将一老花镜放到凸透镜前方，则蜡烛发出的光经凸透镜和老花镜后会提前会聚，此时光屏应该靠近透镜才会看到烛焰清晰的像；B项不符合题意；C．换用焦距较小的凸透镜后，相当于增大物距，当物体成实像时，随着物距u增大，像距减小，同时像也在减小。

一、初中物理凸透镜成像的规律1．小磊在“探究凸透镜成像规律”的实验中，将凸透镜A 固定在光具座上35cm 处，移动光屏使烛焰在光屏上成清晰的像，如图甲所示。

接着，他将凸透镜A 换成凸透镜B 并保持烛焰和透镜位置不变，移动光屏再次得到清晰的像如图乙所示。

则下列说法中正确的是（ ）A ．照相机的物镜成像原理与图甲相同B ．放大镜的物镜成像原理与图乙相同C ．凸透镜A 的焦距大于凸透镜B 的焦距D ．凸透镜B 的焦距大于凸透镜A 的焦距【答案】AD 【解析】 【分析】 【详解】A ．由图甲可知，光屏上呈现倒立缩小的实像，所以照相机的物镜成像原理与图甲相同，故A 正确；B ．由乙图可知，此时成倒立、放大的实像，所以放大镜的物镜成像原理与图乙不相同，故B 错误；CD ．由甲图可知，物距35cm 5cm 30cm u =-=此时成倒立、缩小的实像，所以物距大于两倍焦距，所以A 30cm 2f >得A 15cm f <由乙图可知，物距仍为30cm ，此时成倒立、放大的实像，所以物距处于f 和2f 之间，即B B 30cm 2f f <<可得B 15cm 30cm f <<所以A 的焦距小于B 的焦距；故C 错误，D 正确。

故选AD 。

2．如图所示，某同学用自制的水透镜来探究凸透镜成像规律，在水透镜中注入少量水后光屏上成清晰的像。

以下判断正确的是（ ）A ．光屏上成倒立缩小的实像B ．此时透镜的焦距10cm 20cm f <<C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处光屏仍能得到清晰的像D ．向水透镜注水后，要使光屏上重新得到清晰的像，需要像光屏向右移动 【答案】BC 【解析】 【详解】A ．由图可知，当物距小于像距时，光屏上成倒立、放大的实像，故A 正确；B ．由图可知20cm u =，40cm v =，则202f cm f <<10cm 20cm f <<……①40cm 2f >20cm f <……②由①②可得透镜焦距10cm 20cm f <<故B 正确C ．保持蜡烛和光屏不动，将透镜移动到40cm 刻度线处，物距40cm u '=，像距为60cm 40cm 20cm v '=-=即此时的物距等于原来的像距，在光的折射中光路是可逆的，所以光屏上仍能得到清晰的像，故C 正确；D ．向水透镜注水后，透镜会聚能力变强，焦距变小，使光线提前会聚成像，所以要使光屏上重新得到清晰的像，应减小像距，需要将光屏向左移动，故D 错误。

一、初中物理凸透镜成像的规律1．在探究凸透镜成像规律的实验中，蜡烛、凸透镜、光屏的位置如图所示，烛焰恰好在光屏上成清晰的像，下列说法正确的是（）A．该凸透镜的焦距是 30cmB．换成焦距为 10cm 的凸透镜，在蜡烛和光屏不动的情况下，凸透镜从紧靠蜡烛向光屏移动，在光屏上可以得到两次清晰倒立的像C．在凸透镜左侧放一凹透镜，将光屏向右移动还能接收到清晰的像D．凸透镜与蜡烛不动，去掉光屏，人眼在 100cm 处能看到蜡烛的像【答案】BCD【解析】【分析】【详解】A．由图可知，此时蜡烛到凸透镜的距离等于光屏到凸透镜的距离，在光屏上恰能成清晰的像，则此时物距等于像距等于二倍焦距，成倒立等大的实像，则===230cmf u v则焦距为15cm，故A项错误；B．换成焦距为10cm的凸透镜，在蜡烛和光屏不动的情况下，凸透镜从紧靠蜡烛向光屏移动，当蜡烛到凸透镜的距离在10cm~20cm之间时，光屏到凸透镜的距离在50cm~40cm，移动凸透镜在适当位置能成清晰的像，由光路可逆原理可知，光屏距离凸透镜10cm~20cm 之间时，可以再次成清晰的像，故B项正确；C．在凸透镜左侧放一凹透镜，凹透镜对光有发散作用，所以将光屏向右移动还能接收到清晰的像，故C项正确；D．凸透镜与蜡烛不动，去掉光屏，光依然沿原来的方向传播进，人眼在 100cm 处能看到蜡烛的像，故D项正确。

故选BCD。

2．如图所示，白板上画有两个黑色箭头（图甲），用玻璃杯装半杯水放在白板前（图乙），人眼观察到位于下方的箭头明显发生了变化，下列判断正确的是（）A．玻璃杯下半部相当于一个凹透镜B．下方箭头是凸透镜形成的虚像C．下方箭头成像原理在生活中的应用是照相机D．把玻璃杯移得离白板更远一点，观察到下方的箭头比移动前变得更大【答案】C【解析】【分析】【详解】A．玻璃杯下半部分的中间厚，边缘薄，相当于一个凸透镜，故A错误；B．据图能看出，此时成一个倒立、缩小的实像，故B错误；C．据B可知，成倒立、缩小的实像，所以此时相当于物体处于2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立、缩小的实像，照相机就是利用该原理制成的，故C正确；D．凸透镜成实像时，增大物距，像距缩短，像变小；把玻璃杯移得离白板更远一点，即增大物距，观察到下方的箭头比移动前变得更小，故D错误。

一、初中物理凸透镜成像的规律1．在探究凸透镜成像规律的实验中，蜡烛、凸透镜、光屏的位置如图所示，烛焰恰好在光屏上成清晰的像，下列说法正确的是（）A．该凸透镜的焦距是 30cmB．换成焦距为 10cm 的凸透镜，在蜡烛和光屏不动的情况下，凸透镜从紧靠蜡烛向光屏移动，在光屏上可以得到两次清晰倒立的像C．在凸透镜左侧放一凹透镜，将光屏向右移动还能接收到清晰的像D．凸透镜与蜡烛不动，去掉光屏，人眼在 100cm 处能看到蜡烛的像【答案】BCD【解析】【分析】【详解】A．由图可知，此时蜡烛到凸透镜的距离等于光屏到凸透镜的距离，在光屏上恰能成清晰的像，则此时物距等于像距等于二倍焦距，成倒立等大的实像，则===f u v230cm则焦距为15cm，故A项错误；B．换成焦距为10cm的凸透镜，在蜡烛和光屏不动的情况下，凸透镜从紧靠蜡烛向光屏移动，当蜡烛到凸透镜的距离在10cm~20cm之间时，光屏到凸透镜的距离在50cm~40cm，移动凸透镜在适当位置能成清晰的像，由光路可逆原理可知，光屏距离凸透镜10cm~20cm 之间时，可以再次成清晰的像，故B项正确；C．在凸透镜左侧放一凹透镜，凹透镜对光有发散作用，所以将光屏向右移动还能接收到清晰的像，故C项正确；D．凸透镜与蜡烛不动，去掉光屏，光依然沿原来的方向传播进，人眼在 100cm 处能看到蜡烛的像，故D项正确。

故选BCD。

2．在“探究凸透镜成像规律的实验”中，小明调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确是( )A．照相机是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向左适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将会出现清晰的像【答案】AD【解析】【分析】【详解】A．由图可知，成像时，像距小于物距，所以成一个倒立缩小的实像，和照相机的原理相同，故A正确；B．如果换一个焦距较小的透镜，所成的像将变小，像距也变小，像成在光屏的左边，所以要想让像成在光屏上，应该将蜡烛向右移动，从而像也向右移动直到光屏上，故B错误；C．如果使蜡烛向左移动，像也向左移动，所以光屏要向左移动才能接收到清晰的像，故C 错误；D．如果把蜡烛和光屏对调，根据光路的可逆性，光屏上会成一个倒立放大的实像，故D 正确。

一、初中物理凸透镜成像的规律1．在探究凸透镜成像规律的实验中，蜡烛、凸透镜、光屏的位置如图所示，烛焰恰好在光屏上成清晰的像，下列说法正确的是（）A．该凸透镜的焦距是 30cmB．换成焦距为 10cm 的凸透镜，在蜡烛和光屏不动的情况下，凸透镜从紧靠蜡烛向光屏移动，在光屏上可以得到两次清晰倒立的像C．在凸透镜左侧放一凹透镜，将光屏向右移动还能接收到清晰的像D．凸透镜与蜡烛不动，去掉光屏，人眼在 100cm 处能看到蜡烛的像【答案】BCD【解析】【分析】【详解】A．由图可知，此时蜡烛到凸透镜的距离等于光屏到凸透镜的距离，在光屏上恰能成清晰的像，则此时物距等于像距等于二倍焦距，成倒立等大的实像，则===f u v230cm则焦距为15cm，故A项错误；B．换成焦距为10cm的凸透镜，在蜡烛和光屏不动的情况下，凸透镜从紧靠蜡烛向光屏移动，当蜡烛到凸透镜的距离在10cm~20cm之间时，光屏到凸透镜的距离在50cm~40cm，移动凸透镜在适当位置能成清晰的像，由光路可逆原理可知，光屏距离凸透镜10cm~20cm 之间时，可以再次成清晰的像，故B项正确；C．在凸透镜左侧放一凹透镜，凹透镜对光有发散作用，所以将光屏向右移动还能接收到清晰的像，故C项正确；D．凸透镜与蜡烛不动，去掉光屏，光依然沿原来的方向传播进，人眼在 100cm 处能看到蜡烛的像，故D项正确。

故选BCD。

2．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰的像，则下列说法正确的是（）A．凸透镜的焦距可能是12 cmB．只将透镜向右移动，人眼在光屏和透镜之间，通过透镜向左以一定可以观察到倒立放大的实像C．只将透镜向右移动的过程中，光屏上一定可以出现倒立缩小的实像D．若在透镜和蜡烛之间放一片近视镜片，光屏适当左移可再次出现清晰的像【答案】AC【解析】【分析】本题考查探究凸透镜成像规律的实验，根据凸透镜成像规律分析求解。

一、初中物理凸透镜成像的规律1．小磊在“探究凸透镜成像规律”的实验中，将凸透镜A 固定在光具座上35cm 处，移动光屏使烛焰在光屏上成清晰的像，如图甲所示。

接着，他将凸透镜A 换成凸透镜B 并保持烛焰和透镜位置不变，移动光屏再次得到清晰的像如图乙所示。

则下列说法中正确的是（ ）A ．照相机的物镜成像原理与图甲相同B ．放大镜的物镜成像原理与图乙相同C ．凸透镜A 的焦距大于凸透镜B 的焦距D ．凸透镜B 的焦距大于凸透镜A 的焦距【答案】AD【解析】【分析】【详解】 A ．由图甲可知，光屏上呈现倒立缩小的实像，所以照相机的物镜成像原理与图甲相同，故A 正确；B ．由乙图可知，此时成倒立、放大的实像，所以放大镜的物镜成像原理与图乙不相同，故B 错误；CD ．由甲图可知，物距35cm 5cm 30cm u =-=此时成倒立、缩小的实像，所以物距大于两倍焦距，所以A 30cm 2f >得A 15cm f <由乙图可知，物距仍为30cm ，此时成倒立、放大的实像，所以物距处于f 和2f 之间，即B B 30cm 2f f <<可得B 15cm 30cm f <<所以A 的焦距小于B 的焦距；故C 错误，D 正确。

故选AD 。

2．如图所示，小明将凸透镜（f ＝10cm ）固定在光具座 40cm 的位置，探究凸透镜的成像规律。

下列说法不正确的是（）A．将蜡烛从焦点内某处向透镜方向移动过程中，像逐渐变小B．当光屏上成清晰像时，拿开光屏，眼睛在一定范围内仍能看到像C．将蜡烛放在 10cm 处，移动光屏，光屏上可得到倒立缩小的清晰像D．当光屏上成清晰像时，在贴近凸透镜左侧的位置放一远视镜片，向右移动光屏，光屏上仍能得到清晰的像【答案】D【解析】【分析】【详解】A．根据“无论实像或虚像，物靠近焦点像变大”可知，蜡烛从焦点内某处向透镜方向移动过程中，即蜡烛远离焦点，所成的虚像将变小，故A正确；B．发光物体发出的光线经凸透镜折射后是会聚的，经过成像点后是发散的，所以眼睛必须在成像点以外的光线发散区域才能看到这个像；当眼睛在原光屏处不能看到发光体的像，眼睛靠近凸透镜也不能看到像，当眼睛从原光屏位置远离凸透镜，能看到像。

一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律的实验”中，小明调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确是( )A．照相机是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向左适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将会出现清晰的像【答案】AD【解析】【分析】【详解】A．由图可知，成像时，像距小于物距，所以成一个倒立缩小的实像，和照相机的原理相同，故A正确；B．如果换一个焦距较小的透镜，所成的像将变小，像距也变小，像成在光屏的左边，所以要想让像成在光屏上，应该将蜡烛向右移动，从而像也向右移动直到光屏上，故B错误；C．如果使蜡烛向左移动，像也向左移动，所以光屏要向左移动才能接收到清晰的像，故C 错误；D．如果把蜡烛和光屏对调，根据光路的可逆性，光屏上会成一个倒立放大的实像，故D 正确。

故选AD。

2．小磊在“探究凸透镜成像规律”的实验中，将凸透镜A固定在光具座上35cm处，移动光屏使烛焰在光屏上成清晰的像，如图甲所示。

接着，他将凸透镜A换成凸透镜B并保持烛焰和透镜位置不变，移动光屏再次得到清晰的像如图乙所示。

则下列说法中正确的是（）A ．照相机的物镜成像原理与图甲相同B ．放大镜的物镜成像原理与图乙相同C ．凸透镜A 的焦距大于凸透镜B 的焦距D ．凸透镜B 的焦距大于凸透镜A 的焦距【答案】AD【解析】【分析】【详解】 A ．由图甲可知，光屏上呈现倒立缩小的实像，所以照相机的物镜成像原理与图甲相同，故A 正确；B ．由乙图可知，此时成倒立、放大的实像，所以放大镜的物镜成像原理与图乙不相同，故B 错误；CD ．由甲图可知，物距35cm 5cm 30cm u =-=此时成倒立、缩小的实像，所以物距大于两倍焦距，所以A 30cm 2f >得A 15cm f <由乙图可知，物距仍为30cm ，此时成倒立、放大的实像，所以物距处于f 和2f 之间，即B B 30cm 2f f <<可得B 15cm 30cm f <<所以A 的焦距小于B 的焦距；故C 错误，D 正确。

一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律的实验”中，小明调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确是( )A．照相机是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向左适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将会出现清晰的像【答案】AD【解析】【分析】【详解】A．由图可知，成像时，像距小于物距，所以成一个倒立缩小的实像，和照相机的原理相同，故A正确；B．如果换一个焦距较小的透镜，所成的像将变小，像距也变小，像成在光屏的左边，所以要想让像成在光屏上，应该将蜡烛向右移动，从而像也向右移动直到光屏上，故B错误；C．如果使蜡烛向左移动，像也向左移动，所以光屏要向左移动才能接收到清晰的像，故C 错误；D．如果把蜡烛和光屏对调，根据光路的可逆性，光屏上会成一个倒立放大的实像，故D 正确。

故选AD。

2．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰的像，则下列说法正确的是（）A．凸透镜的焦距可能是12 cmB．只将透镜向右移动，人眼在光屏和透镜之间，通过透镜向左以一定可以观察到倒立放大的实像C．只将透镜向右移动的过程中，光屏上一定可以出现倒立缩小的实像D．若在透镜和蜡烛之间放一片近视镜片，光屏适当左移可再次出现清晰的像【答案】AC【解析】【分析】本题考查探究凸透镜成像规律的实验，根据凸透镜成像规律分析求解。

【详解】A．由题可知，烛焰在光屏上呈现一个清晰的像，则像的性质为倒立、放大的实像。

此时物距为20cm，像距为30cm，则根据成像特点有>>，22f u f>v f则>>>，30cm2ff f220cm可知f>>15cm10cm故A项正确；B．只将透镜向左移动，当蜡烛位于凸透镜一倍焦距以内时，人眼在光屏和透镜之间，可观察到烛焰正立放大的虚像，故B项错误；C．只将透镜向右移动，当蜡烛位于凸透镜二倍焦距以外时，可以成倒立缩小的实像，成在光屏上；故C项正确D．若在透镜和蜡烛之间放近视镜片，近视镜片是凹透镜，对光线有发散作用，折射光线延迟会聚，光屏要适当右移可再次出现清晰的像，故D项错误。
