沪教版(上海)九年级上册物理 7.2 欧姆定律 电阻 之欧姆定律 同步练习(含答案)

沪教版物理-九年级上册-第七章-电路-同步练习一、单选题1.由欧姆定律公式I= 变形得R= ，对此，下列说法中正确的是（）A. 加在导体两端的电压越大，则导体的电阻越大B. 通过导体的电流越大，则导体的电阻越小C. 当导体两端的电压为零时，导体的电阻也为零D. 导体的电阻跟导体两端的电压和通过导体的电流无关2.如图所示，电源电压为8V，电压表示数为6V，则（）A. L1的实际电流与L2的实际电流之比为4﹕3B. L1两端的电压为6VC. L2的电阻值比L1的电阻值小D. L2比L1更亮3.一电阻的两端电压为2 V时，通过它的电流为0.5 A，如果加在它两端的电压升高到6 V，要测通过它的电流，实验室具有量程为0—0.6 A,0—1 A和0—3 A三种电流表，那么应选用的电流表的量程是（）A. 0—0.6 AB. 0—1 AC. 0—3 AD. 量程太小，不能使用4.如图甲中闭合开关灯泡发光,乙中用带绝缘柄的金属棒刚刚把两个验电器连接起来(验电器A的带电情况与毛皮摩擦的橡胶棒相同).根据图中信息可以判断出（）A. 金属棒中电流方向是由A向BB. 金属棒中自由电子定向移动方向是由B向AC. 开关中电流的方向是由A向BD. 开关中自由电子定向移动方向是由A向B5.一个风和日丽的周末，小明和她的同学一同去效游，在野外他们看到小鸟停在高压线上欢快的歌唱，他们感到很奇怪，老师不是才讲了的吗，人接触高压线时，会触电的，那么小鸟为什么不会触电呢？针对这个问题，她们讨论了以下四种结论，你认为有道理的是（）A. 小鸟的电阻很大，通过导体的电流很小 B. 小鸟的脚是绝缘体C. 小鸟只停在一根电线上，两脚之间的电压很小D. 小鸟的天性不会触电6.小宁的探究小组在练习使用电压表时，军军把电压表接成了如图2-2所示的电路．当闭合开关时所发生的现象是（）A. 灯泡亮、电压表有示数B. 灯泡亮、电压表无示数C. 灯泡不亮、电压表有示数D. 灯泡不亮、电压表无示数7.灯泡的灯丝断了，再搭上灯丝后，灯丝电阻将（）A. 变大B. 不变C. 变小D. 以上说法都不对8.在图中，电源电压保持不变，当开关S1断开、S2闭合时，电压表示数为4.5V；当开关S1闭合、S2断开时，电压表示数为3V，则灯L1和L2两端的电压分别是（）A. 3 V和1.5 VB. 1.5 V和4.5 VC. 3 V和4.5 VD. 1.5V和3V二、多选题9.如图所示的是电阻甲和乙的I﹣U图象，下列是小明根据图象信息所做出的判断，其中不正确的是（）A. 当甲两端的电压为0.5V时，通过它的电流为0.3AB. 当乙两端的电压为2.5V时，它的阻值为10ΩC. 将甲、乙串联，当通过它们的电流为0.3A时，它们两端的电压为2VD. 将甲、乙并联，当它们两端的电压为1V时，则通过干路的电流为0.4A10.小华组的同学们按图甲所示的电路进行实验，当开关闭合后，电压表V1和V2的指针位置如图乙所示完全一样，则（）A. 灯泡L1和L2的电压分别是8V、2VB. 灯泡L1和L2的电压分别是10V、2VC. 电源电压是10VD. 电源电压是12V11.张华同学在探究通过导体的电流与其两端的电压的关系时，记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法正确的是（）A. 通过导体甲的电流与其两端的电压成正比B. 导体甲的电阻大于导体乙的电阻C. 当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.2AD. 将a、b两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A12.如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P向b端移动的过程中，下列说法正确的是A. 电流表A的示数变小B. 电阻消耗的电功率变大C. 电压表V的示数变小D. 电路消耗的总功率变小13.某同学在探究“导体上的电流跟导体两端电压之间的关系”时，发现通过导体a、b的电流随电压变化的情况如图所示，则下列结论与图象相符的是（）A. 电阻一定时，电流随着电压的增大而减小B. 电压相同时，阻值大的导体通过的电流小C. 两导体并联接在电路中，a消耗的功率大D. 两导体的阻值关系是R a＞R b14.如图是滑动变阻器的结构示意图，若当滑片向右移动时，接入电路的电阻变小，那么，应连接的接线柱为（）A. A和CB. B和DC. A和DD. A和B三、填空题15.如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为________A，定值电阻R2的阻值为________Ω。

本章测试一、选择题1．如图所示是“研究电流跟电压、电阻的关系”的电路图。

设电阻R两端的电压为U ，通过R 的电流为I ，改变滑动变阻器R '连入电路的阻值，记录下多组实验数据。

某同学对其分析后得出如下结论，其中正确的是（ ）A ．当U 增大n 倍，R 就减小为原来的1/nB ．不论U 怎样变化，U 与I 的比值不变C ．R 跟U 成正比、跟I 成反比D ．当U 为零时，I 为零，R 也为零2．如图所示，电源电压不变，要使电流表的读数最大，下列做法中正确的是（ ）A ．1S 、2S 都断开B ．1S 断开，2S 闭合C ．1S 闭合，2S 断开D ．1S 、2S 都闭合3．一根铜线和一根镍铬合金线，长短粗细都相同，把它们串联在电路中，铜导线中的电流为1I ，两端的电压为1U ；镍铬金合线中的电流为2I ，两端的电压为2U ，则1I 与2I ，1U 与2U 的关系正确的是（ ）A ．2121,U U I I ==B ．2121,U U I I <=C ．2121,U U I I =>D ．2121,U U I I <>4．在如图所示电路中，Ω=Ω=6,321R R 。

当开关1S 与2S 闭合、3S 断开时，电流表的示数为1I 。

当开关1S 与3S 闭合、2S 断开时，电流表的示数为2I 。

则1I 与2I 的比值为（ ）A ．1：2B ．2：1C ．2：3D ．3：25．如图所示，电源电压不变，闭合开关S ，将滑动变阻器的滑片P 向右端滑动过程中，电流表1A 和2A ，电压表V 的示数变化情况是（ ）A ．1A 示数变小，2A 示数变小，V 示数不变B ．1A 示数未变，2A 示数变小，V 示数不变C ．1A 示数不变，2A 示数变大，V 示数变小D ．1A 示数变小，2A 示数变大，V 示数变小6．如图中的滑动变阻器R '的阻值是200Ω，电阻Ω=3001R ，电源的电压是6V 且保持不变，当滑动变阻器的滑片从a 端滑到b 端，电压表示数的变化是（ ）A ．6V~0VB ．6~2.4VC ．6V~3.6VD ．3.6V~2.4V7．在如图所示的电路中，电源电压保持不变，当1S 、2S 闭合，3S 断开时，电压表示数为U ；当1S 、2S 断开，3S 闭合时，电压表示数为U /3。

九年级物理欧姆定律专题练习(附标准答案)一、串联电路1.根据题意，电阻R1=12Ω，电流I1=0.3A，I2=0.5A。

根据欧姆定律，I=U/R，故可列出方程组：0.3=U/(12+R2)，0.5=U/R2.解得U=15V，R2=10Ω。

2.根据题意，滑动变阻器为20Ω，滑片在中点时，R1=10Ω，I=0.24A，U=7.2V。

根据欧姆定律，可列出方程组：U=I1(R1+R2)，I1=I2(R1+R2)/R2.解得R1=15Ω，电源电压为12V。

当滑片移到右端时，R2=0Ω，I2=I1=0.6A，U=I1(R1+R2)=9V。

3.根据题意，电源电压为6V，R1=10Ω，I=0.2A。

根据欧姆定律，可列出方程组：U=I(R1+R2)，R2=U/I-R1.解得U=12V，R2=40Ω。

当滑片移到某一位置时，电压表和电流表中有一个已达满刻度，说明该电表的量程不够，需要更换合适的电表。

二、并联电路1.根据题意，电源电压为12V，总电阻为7.5Ω，L1的电阻为10Ω。

根据并联电路公式，可列出方程组：1/L2=1/7.5-1/10，I=12/7.5=1.6A，IL1=12/10=1.2A。

解得L2的电阻为15Ω，IL2=0.4A。

2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，K断开时I=1A，K闭合时I=1.5A。

根据欧姆定律，可列出方程组：4.5=I1(R1+R2)，1.5=I2R2，I1=I2+1A。

解得L1的电阻为3Ω，L2的电阻为6Ω。

三、取值范围1.根据题意，电流表量程为0.6A，电压表量程为15V，电源电压为36V，R2的阻值为24Ω，I=0.5A。

根据欧姆定律，可列出方程组：U=I1(R1+24)，I1=I2(R1+24)/R1.解得R1的阻值为48Ω，R2的阻值最小不能小于12Ω，电压表的读数为9V。

2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，电流表量程为0~0.6A，电压表量程为0~3V。

物理欧姆定律练习题20篇及解析一、欧姆定律选择题1．如图所示，当滑片P置于中点时，小灯泡比正常发光时暗，当滑片P由中点向a端滑动时，下列说法正确的是（灯泡的电阻随温度变化）A. 电流表示数变小，小灯泡变亮B. 电压表示数变大，小灯泡变暗C. 电路消耗的总功率不变D. 电压表与电流表示数的比值变大【答案】 D【解析】【解答】解：A、当滑片P由中点向a端滑动时，滑动变阻器接入电路的电阻变小，根据公式I=可知，电路电流变大，也就是电流表示数变大，灯泡变亮，故A错误；B、变阻器接入电路的电阻变小，根据串联分压，灯泡两端电压变大，所以电压表示数变大，灯泡的实际功率变大，小灯泡变亮，故B错误C、电源电压不变，电路中的电流变大，由公式P=UI可知，电路消耗的总功率变大，故C 错误；D、小灯泡变亮，说明温度升高，此时小灯泡的电阻变大，由公式R=可知，电压表与电流表示数的比值变大，故D正确．故选D．【分析】从电路图可知，灯泡与滑动变阻器串联，电压表测量灯泡两端的电压，电流表测量电路总电流，当滑片P由中点向a端滑动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知电路电流的变化，进一步求出灯泡两端电压的变化2．灯L1标有“6V 6W”字样，灯L2标有“12V 12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则（）A. 灯L2比L1亮B. 灯L1、L2实际电压之比为1：2C. 若一电表示数突然减小，另两电表示数不变，则可能是灯L2灯丝断了D. 若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1：2【答案】 D【解析】【解答】解：由P=可知，灯泡电阻：R1===6Ω，R2===12Ω；由图示电路图可知，两灯泡并联，电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流；A、两灯泡并联，灯泡两端电压U相等，R1＜R2，由P=可知：P1＞P2，灯L1比L2亮，故A错误；B、两灯泡并联，它们两端的电压相等，灯泡实际电压之比为1：1，故B错误；C、电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流，如果灯L2灯丝断了，通过L2的电流为零，两电流表示数都变小，电压表示数不变，不符合题意，故C错误；D、若将灯L1、L2串联后接入电路，通过两灯泡的电流I相等，两灯都能发光，则实际功率之比：===，故D正确；故选D．【分析】已知灯泡额定电压与额定功率，应用电功率公式求出灯泡的电阻，然后应用串并联电路特点与电功率公式比较灯泡实际功率大小，再分析答题．3．如图所示，电源电压保持6V不变，电流表量程为0～0. 6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω0.5A”.滑动变阻器R2的规格为“20Ω1A”.闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电阻R1消耗电功率允许的变化范围为0.4W～0.9W②电流表示数允许的变化范围为0. 2A～0. 5A③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω④电路消耗总电功率允许的变化范围为1.8 W～3WA. ①③B. ①④C. ②③D. ②④【答案】 A【解析】【解答】滑动变阻器最大时电流最小，此时 =0.2A,定值电阻的功率判断最大电功率为0.9W,最小为0.4W，答案①对。

欧姆定律综合计算训练题1．已知电源电压为10V保持不变，R1＝25Ω，小灯泡正常发光时的电流为0.3A（不考虑灯丝电阻变化）。

（1）断开S1、S2此时小灯泡L正常发光，求小灯泡正常发光的电压。

（2）S1、S2都闭合时，电流表示数变为0.6A，求R2的阻值。

2．如图所示电路中，R1＝10Ω，R2＝5Ω．当开关S1闭合，S2、S3断开时，电流表的示数为0.4A；当开关S1、S2、S3都闭合时，电流表示数为1.5A，且灯泡正常发光。

设电源电压不变。

求：（1）电源电压；（2）灯泡正常发光时的电阻。

3．如图所示，电源电压保持不变。

当S2、S3闭合，S1断开时，电压表示数为6V。

求：（1）电源电压；（2）当S1、S3断开，S2闭合时，电压表示数为4V，则R1两端的电压；（3）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过R2的电流。

4．如图所示的电路中，电源电压恒为8V，滑动变阻器R2上标有“20Ω，2A”字样，闭合开关S后，电流表的示数为0.2A，电压表的示数为2V。

求：（1）R2连入电路的阻值；（2）电阻R1的阻值；（3）当滑片P移动至最左端时，电路中的电流。

5．如图所示电路，电源电压保持不变，已知定值电阻R2的阻值为10Ω，滑动变阻器R3上标有“30Ω1A”字样。

当滑动变阻器R3的滑片P调到最左端，闭合开关S1、S2时，电压表的示数为3V，电流表的示数为0.5A。

求：（1）定值电阻R1的阻值；（2）只闭合开关S1，滑动变阻器R3的滑片P调到最右端时，电压表的示数；（3）只闭合开关S2，电路中最大电流。

6．如图所示电路，电源电压恒定不变，只闭合S3时，电压表示数为2.5V；闭合S1、S2、S3时，流过R3的电流为0.4A，电压表的示数为6V，此时R2＝R3；只闭合S1、S3时，将R2滑片滑至左端，流过小灯的电流为0.5A，求：（1）只闭S3时，小灯两端的电压；（2）闭合S1、S2、S3时，电流表示数；（3）闭合S1、S3时，电流表与电压表的示数。

沪科版九年级物理《实验探究：欧姆定律》课时练（含答案）一、单选题1．在学习了电流和电压的概念后，老师上课时又重做了如下左图所示的实验，发现：电路中用1节干电池时，小灯泡较暗；用2节干电池时，小灯泡较亮。

大家根据这一实验现象提出了以下四个科学问题。

其中最有探究价值且易于探究的是（）A．同一灯泡中电流的大小跟它两端的电压是否有关？B．同一灯泡发光的亮度跟它两端的电压有什么关系？C．同一导体中电流的大小跟它两端的电压有什么关系？D．导体中的电流跟它两端的电压及其电阻有什么关系？2．两个定值电阻，甲标有“16Ω 1.5A”，乙标有“22Ω 0.5A”，现把它们串联起来，则该串联电路中允许通过的最大电流和它们两端加的最高电压是（）A．1.5A 57V B．0.5A 41V C．2A 35V D．0.5A 19V3．如上右图是某电路图的一部分，R为定值电阻。

接通电路后，电流表的示数为I，电压表的示数为U，则（）A．当U=0V时，R=0ΩB．当I变大时，UI的值不变C．当U变大时，UI的值也变大D．当I=0A时，R=0Ω4．如图科学家中，经过多年研究，最先得出电流跟电压和电阻之间的定量关系的是（）A．欧姆 B．焦耳 C．瓦特 D．安培5．R1、R2两个电阻并联后接入电路中，通过它们的电流之比为2∶3，则R1∶R2等于（）A．3∶2 B．2∶3 C．9∶4 D．4∶96．如下左图甲所示电路，电源电压保持不变，R2=4Ω，当闭合开关S后，两个电压表指针偏转均如图乙所示，则下列分析正确的是（）（6题）（7题）（8题）A．R1与R2并联 B．电源电压为7VC．电压表V2测量电阻R1两端的电压 D．电阻R1的阻值为16Ω7．如上中图甲所示的电路中，电源电压不变，闭合开关，在各元件安全的情况下，移动滑动变阻器的滑片P，记录电表示数；图乙是电流与变阻器两端电压关系的图像，则（）A．定值电阻R的阻值是10ΩB．电源电压为4.5VC．滑动变阻器连入电路的阻值变化范围是5～15ΩD．当滑动变阻器的滑片P移至中点时，电流表的示数是0.4A8．如上右图所示是小灯泡的电流与其两端电压的关系图象，下列说法正确的是() A．小灯泡的电阻不变，阻值为7.2ΩB．小灯泡的电流随其两端电压的增大而增加得越来越快C．小灯泡的电阻与其两端电压有关，随电压的增大而减小D．小灯泡的实际功率与其两端电压有关，随电压的增大而增大9．关于欧姆定律，下列说法正确的是（）A．电阻越大，电流越小 B．电压越大，电流越大C．电压为零，电阻也为零 D．电阻一定时，电压越大，电流越大10．图甲是一种测温电路，温度表由量程为3V的电压表改装而成，电源电压U恒为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度 t 变化的关系如图乙所示。

九年级物理欧姆定律题20套(带答案)含解析一、欧姆定律选择题1．当一导体两端的电压是6V，通过的电流是0.6A，则该导体的电阻是（）A. 10ΩB. 3.6ΩC. 6.6ΩD. 5.4Ω【答案】A【解析】【解答】解：由I= 可得，导体的电阻： R= = =10Ω．故选A．【分析】已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻．2．图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）A. M的电阻R M变大B. 电路消耗的总功率变大C. 电压表与电流表的示数乘积不变D. 电压表与电流表的示数之比变大【答案】B【解析】【解答】解：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．由题意可知，M接触药液后，警报器报警，电压表V的示数增大，由I= 的变形式U=IR可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大，则电压表与电流表的乘积变大，故C错误；由P=UI可知，电源电压不变时，电路消耗的总功率变大，故B正确；由R= 可知，电路中的总电阻变小，因串联电路中总电阻等于各分电压之和，所以，M的电阻R M变小，故A错误；由R= 可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电流表的比值不变，故D错误．故选B．【分析】由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．根据题意可知，M接触药液后，警报器报警，电压表V的示数增大，根据欧姆定律可知电路中电流的变化，进一步可知电压表V与电流表A的乘积变化；根据P=UI可知电路消耗总功率的变化，根据欧姆定律可知电路中总电阻的变化，根据电阻的串联可知M的电阻变化；根据欧姆定律结合定值电阻的阻值可知电压表V与电流表A的比值变化．3．甲图是小灯泡L和电阻R的I-U图象。

九年级物理全册第十七章欧姆定律典型例题单选题1、如图所示，甲、乙两导体由同种材料制成且长度相同。

闭合开关后，下列判断正确的是（）A．U甲>U乙B．I甲>I乙C．U甲=U乙D．I甲=I乙答案：CAC．如图所示，两电阻是并联的，根据并联电路电压的规律，并联电路各支路两端电压等于电源电压，所以U 甲=U乙，故A错误，C正确；BD．导体的电阻与材料、长度、横截面积和温度有关，如图甲比乙要细，在材料、长度和温度相同时，导体越细电阻越大，所以R甲>R乙，由欧姆定律I=UR可知，在电压相同时，I甲<I乙，故BD错误。

故选C。

2、如图所示电路，若甲、乙均为电流表时，断开开关S，两电流表读数为I甲:I乙=2:3，若甲、乙均为电压表时，闭合开关S，则两电压表的读数（）A．U甲:U乙=2:3B．U甲:U乙=2:1C．U甲:U乙=1:3D．U甲:U乙=3:1答案：D若甲、乙均为电流表时，断开开关S，R1和R2并联，由于并联电路各支路两端的电压相等，则R2∶R1=I1∶I2=（I乙−I甲）：I甲=（3−2）∶2=1∶2若甲、乙均为电压表时，闭合开关S，R1和R2串联，则电源电压U=U甲，U2=U乙，根据串联电路的分压特点知道，两电压表的读数比是U 甲U 乙=UU2=R总R2=R1+R2R2=1+21=31故选D。

3、在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则R1与R2的阻值之比为（）A．1∶4B．1∶5C．4∶1D．5∶1答案：A由电路图可知，两电阻并联，电流表A1测干路电流，电流表A2测R2支路电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以干路电流表A1的量程为0~3A，分度值为0.1A，示数为1.2A，R2支路电流表A2的量程为0~0.6A，分度值为0.02A，示数为0.24A，即R2的电流为0.24A，则通过R1的电流I1=I-I2=1.2A-0.24A=0.96A并联电路各支路两端电压相等，根据欧姆定律可得R1 R2=UI1UI2=I2I1=0.24A0.96A=14故A符合题意，BCD不符合题意。

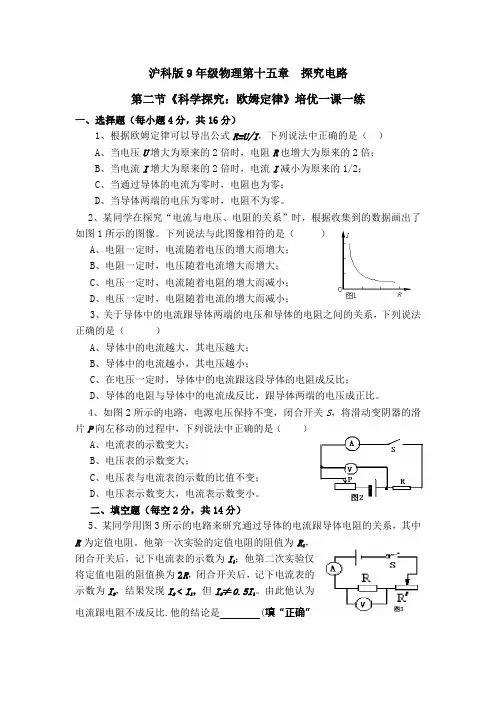

沪科版9年级物理第十五章探究电路第二节《科学探究：欧姆定律》培优一课一练一、选择题（每小题4分，共16分）1、根据欧姆定律可以导出公式R=U/I，下列说法中正确的是（）A、当电压U增大为原来的2倍时，电阻R也增大为原来的2倍；B、当电流I增大为原来的2倍时，电流I减小为原来的1/2；C、当通过导体的电流为零时，电阻也为零；D、当导体两端的电压为零时，电阻不为零。

2、某同学在探究“电流与电压、电阻的关系”时，根据收集到的数据画出了如图1所示的图像。

下列说法与此图像相符的是（）A、电阻一定时，电流随着电压的增大而增大；B、电阻一定时，电压随着电流增大而增大；C、电压一定时，电流随着电阻的增大而减小；D、电压一定时，电阻随着电流的增大而减小；3、关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是（）A、导体中的电流越大，其电压越大；B、导体中的电流越小，其电压越小；C、在电压一定时，导体中的电流跟这段导体的电阻成反比；D、导体的电阻与导体中的电流成反比，跟导体两端的电压成正比。

4、如图2所示的电路，电源电压保持不变，闭合开关S，将滑动变阴器的滑片P向左移动的过程中，下列说法中正确的是（）A、电流表的示数变大；B、电压表的示数变大；C、电压表与电流表的示数的比值不变；D、电压表示数变大，电流表示数变小。

二、填空题（每空2分，共14分）5、某同学用图3所示的电路来研究通过导体的电流跟导体电阻的关系，其中R为定值电阻。

他第一次实验的定值电阻的阻值为R1，闭合开关后，记下电流表的示数为I1；他第二次实验仅将定值电阻的阻值换为2R，闭合开关后，记下电流表的示数为I2，结果发现I2﹤I1，但I2≠0.5I1。

由此他认为电流跟电阻不成反比.他的结论是 (填“正确”或“错误”)的，其原因是。

6、有一定值电阻接在110V的电路中，通过的电流为5A，若要要使通过此电阻的电流为1A，则电阻两端所加的电压为 V。

欧姆定律练习题30道第一部分串联电路15道1.有两个灯泡串联在电路中,电路中的电流是0.2安培,电源电压是9伏特,灯泡L1的电阻是20欧姆,求:(1)电路中的总电阻(2)灯泡L2的电阻(3)灯泡L1和L2两端的电压2.有两个灯泡串联在电路中,电路中的电流是0.3安培,电源电压是12伏特,灯泡L1两端的电压是6伏特,求:(1)电路中的总电(2)灯泡L2两端的电压(3)两个灯泡的电阻分别为多大3.有两个灯泡串联在电路中,电路中的电流是0.1安培,灯泡L1两端的电压是3伏特,灯泡L2两端的电压是9伏特,求:(1)两个灯泡的电阻分别为多大(2)电路中的总电阻(3)电源电压4.有两个灯泡串联在电路中,电路中的电流是0.2安培,灯泡L1两端的电压是4伏特,电路的总电阻为60欧姆,求:(1)电源电压(2)灯泡L2两端的电压(3)两个灯泡的电阻分别为多大5.有两个灯泡串联在电路中,电路中的电流是0.5安培,灯泡L1两端的电压是9伏特,灯泡L2为的电阻6欧姆,求:(1)灯泡L1的电阻(2)灯泡L2两端的电压(3)电源电压6.有两个灯泡串联在电路中,电路中的电流是0.2安培,电路中的总电阻为20欧姆,灯泡L2为的电阻15欧姆,求:(1)L1的电阻(2)灯泡L1和灯泡L2两端的电压(3)电源电压7.有两个灯泡串联在电路中,电路中的电流是0.2安培,灯泡L1的电阻为45欧姆,灯泡L2为的电阻15欧姆,求:(1)灯泡L1和灯泡L2两端的电压(2)电源电压(3)电路中的总电阻8.有两个灯泡串联在电路中,电源电压是12V,灯泡L1两端的电压为9V,电路中的总电阻为30欧姆,求:(1)灯泡L2两端的电压(2)电路中的电流(3)两个灯泡的电阻9.有两个灯泡串联在电路中,电源电压是12V,灯泡L1两端的电压为9V,灯泡L1的电阻为30欧姆,求:(1)灯泡L2两端的电压(2)电路中的电流(3)灯泡L2的电阻(4)该电路的总电阻10.有两个灯泡串联在电路中,电源电压是24V,灯泡L1两端的电压为15V,灯泡L2的电阻为20欧姆,求:(1)灯泡L2两端的电压(2)电路中的电流(3)灯泡L1的电阻(4)该电路的总电阻11.有两个灯泡串联在电路中,电源电压是6V,电路的总电阻为30欧姆,灯泡L2的电阻为20欧姆,求:(1)灯泡L1的电阻1(2)电路中的电流(3)灯泡L1和L2两端的电压12.有两个灯泡串联在电路中,电源电压是12V,灯泡L1的电阻为5欧姆,灯泡L2的电阻为25欧姆,求:(1)电路的总电阻(2)电路中的电流(3)灯泡L1和L2两端的电压13.有两个灯泡串联在电路中,灯泡L1两端的电压3V,电路的总电阻为10欧姆,灯泡L1的电阻为5欧姆,求:(1)灯泡L2的电阻(2)电路中的电流(3)灯泡L2两端的电压(4)电源电压14.有两个灯泡串联在电路中,灯泡L1两端的电压3V,电路的总电阻为12欧姆,灯泡L2的电阻为8欧姆,求:(1)灯泡L1的电阻(2)电路中的电流(3)灯泡L2两端的电压(4)电源电压15.有两个灯泡串联在电路中,灯泡L1两端的电压3V,灯泡L1的电阻为30欧姆,灯泡L2的电阻为20欧姆,求:(1)电路的总电阻(2)电路中的电流(3)灯泡L2两端的电压(4)电源电压第二部分并联电路15道1.两个灯泡并联在电路中,电源电压为12伏特,总电阻为7.5欧姆,灯泡L1的电阻为10欧姆,求:1)灯泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流2.两个灯泡并联在电路中,电源电压为12伏特,总电阻为15欧姆,灯泡L1中通过的电流为0.6安培,求:1)干路电流2)灯泡L2中通过的电流3)灯泡L1和L2的电阻3.两个灯泡并联在电路中,电源电压为3伏特,L1的电阻为20欧姆,L2的电阻为10欧姆,求:1)L1和L2并联后的等效电阻2)灯泡L1和L2中通过的电流3)干路电流4.两个灯泡并联在电路中,电源电压为6伏特,L1的电阻为20欧姆,干路电流为0.5安培,求:1)L1和L2并联后的等效电阻2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)L2的电阻5.两个灯泡并联在电路中,电源电压为6伏特,L1的电阻为30欧姆,L2中通过的电流为0.4安培,求:1)L2的电阻2)灯泡L1中通过的电流3)两灯并联后的等效电阻4)干路总电流6.两个灯泡并联在电路中,电源电压为24伏特,干路总电流为0.5安培,L2中通过的电流为0.4安培,求:1)两灯并联后的等效电阻2)L2的电阻3)灯泡L1中通过的电流4)L1的电阻7.两个灯泡并联在电路中,电源电压为24伏特,灯泡L1中通过的电流为0.2安培,L2中通过的电流为0.4安培,求:1)两灯的电阻2)两灯并联后的总电阻3)干路总电流8.两个灯泡并联在电路中,两灯并联后的总电阻为8欧姆,灯泡L1的电阻为40欧姆,干路总电流为0.75安培,求:1)电源电压2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)灯泡L2的电阻9.两个灯泡并联在电路中,两灯并联后的总电阻为1.6欧姆,灯泡L1的电阻为8欧姆,灯泡L1中通过的电流为0.4安培,求:1)电源电压2)干路中通过的电流3)灯泡L2中通过的电流4)L2的电阻10.两个灯泡并联在电路中,两灯并联后的总电阻为2.4欧姆,灯泡L1的电阻为6欧姆,灯泡L2中通过的电流为0.75安培,求:1)L2的电阻2)电源电压3)灯泡L1中通过的电流4)干路总电流11.两个灯泡并联在电路中,灯泡L1的电阻为20欧姆,L2的电阻灯泡为30欧姆,干路总电流为0.5安培,求:1)两灯并联后的总电阻2)电源电压3)灯泡L1和L2中通过的电流12.两个灯泡并联在电路中,灯泡L1的电阻为15欧姆,L2的电阻灯泡为30欧姆,灯泡L1中通过的电流为0.2安培,求:1)两灯并联后的总电阻2)电源电压3)灯泡L2中通过的电流4)干路总电流13.两个灯泡并联在电路中,灯泡L1的电阻为10欧姆,灯泡L2中通过的电流为0.3安培,干路总电流为0.6安培,求:1)灯泡L1中通过的电流2)电源电压3)L2的电阻4)两灯并联后的总电阻14.两个灯泡并联在电路中,灯泡L2的电阻为20欧姆,通过它的电流为0.3安培,干路总电流为0.5安培,求:1)电源电压2)灯泡L1中通过的电流3)L1的电阻4)两灯并联后的总电阻15.两个灯泡并联在电路中,灯泡L2的电阻为40欧姆,通过它的电流为0.15安培,灯泡L1中通过的电流为0.1安培,求:(1)电源电压(2)干路总电流(3)L1的电阻(4)两灯并联后的总电阻16、两个灯泡并联在电路中,电源电压为12伏特,总电阻为7.5欧姆,灯泡L1的电阻为10欧姆,求:1)泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流17、有两个灯泡串联在电路中,电路中的电流是0.2安培,灯泡L1的电阻为45欧姆,灯泡L2为的电阻15欧姆,求:(1)灯泡L1和灯泡L2两端的电压(2)电源电压(3)电路中的总电阻18、有一电阻为20Ω的电灯,在正常工作时它两端的电压为12V。

●安全用电的原则是：不接触低压带电体，不接近高压带电体。

●高低压的划分低压和高压的界限是1000V ，低于1000V 为低压，高于1000V 为高压。

低压对人体来说并非安全电压，预防低压触电，应不接触低压带电体（主要指火线）。

高压触电分两类：高压电弧触电和跨步电压触电，预防电弧触电应远离易起电弧处，预防跨步电压触电应两脚并拢下蹲，或并脚跳离高压带电体。

知识点2 注意防雷与避雷针 雷电是大气中一种剧烈的放电现象。

云层之间，云层与大气之间的电压高达几百万伏至几亿伏，放电时的电流可达几万安到十几万安，产生很强烈的光和声。

云层和云层之间的放电危害不大，而云层与地面之间的放电如果通过树林、建筑物，巨大的热量和空气的振动都会使它们受到严重的破坏，如果这种放电通过人体，能够立即致人死亡。

雷电均发生在积雨云层，由于积雨云层内空气所含的水蒸气比干燥空气多，而电荷极易吸附在水珠表面，故积雨云层积聚许多电荷。

避雷针因在房屋的高处，其尖端曲率半径又极小，分布在其内的负电荷产生的电场很大，易使其周围的空气电离而造成一条可以导电的通道。

并且避雷针是金属做的，是电的良导体，当电荷传至避雷针尖上时极易沿着金属线流入大地，这一电流通道可使云层和建筑物间的正、负电荷中和，使云层放出的电荷完全通过避雷针流入大地而不会损坏建筑物。

知识点3 短路●定义：由于某种原因，电路中不该相连的两点被直接连在一起的现象，叫做短路。

或电流不通过电器直接接通叫做短路。

●短路的危害：电源短路是十分危险的，由于导线的电阻远小于灯泡的电阻，所以通过它的电流会非常大，这样大的电流，电池或者其他电源都不能承受，电源会损坏；更为严重的是，因为电流太大，会使导线的温度升高，严重时有可能造成火灾。

日常生活中我们常采用保险丝、空气开关、熔断器等防止短路或过载带来的危害。

●短路分电源短路和用电器短路两类。

用电器短路时，一般认为用电器中无电流流过，不会对电路造成损害。

串联电路的特点：1、电压特点：串联电路的总电压等于各部分电路两端电压之和。

九年级物理上册《欧姆定律》单元测试卷(附答案)一、选择题(每题3分，共24分)1. 关于欧姆定律，下列说法中正确的是( )A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比B．当电压一定时，导体的电阻跟通过导体的电流成反比C．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比D．当电阻一定时，通过导体的电流跟它两端的电压成正比2．如图所示，电源两端电压为3 V，R1＝5 Ω。

闭合开关S，电流表示数为0.1 A，下列说法正确的是( )A．通过R1的电流为0.6 AB．R2的电阻为25 ΩC．R2两端的电压为3 VD．R1两端的电压为2.5 V3．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动的过程中，下列判断正确的是( )A．电压表示数变小B．灯泡变亮C．电流表示数变小D．电压表的示数与电流表的示数的比值变小4．如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表改装而成的，下列判断正确的是( )A．物体质量越大，电子秤示数越大，电路中电流不变B．物体质量越大，电子秤示数越小，电路中电流不变C．物体质量越大，电子秤示数越大，电路中电流越大D．物体质量越大，电子秤示数越小，电路中电流越大5．如图是利用数字化电压—电流传感器测量电阻后绘出的不同电阻的U－I图像。

由图可知，以下判断正确的是( )A．R1＜R2＜R3B．R1＞R2＞R3C．R1＝R2＝R3D．无法比较R1、R2、R3大小6．如图所示电源电压不变，当开关S1闭合、S2断开时，电流表的示数为0.4 A；当S1和S2都闭合时，电流表的示数为1.6 A，则电阻R1与R2的比值为( ) A．1∶2 B．2∶1 C．1∶3 D．3∶17．如图所示，电源电压恒定。

当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲∶U乙＝5∶1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为( )A．5∶4 B．3∶5 C．4∶5 D．4∶18．以下四种电路，电源电压不变且未知，R0是已知阻值的定值电阻，在不拆改电路的情况下，不能测出未知电阻R x阻值的电路是( )二、填空题(每空2分，共22分)9．有一个标有“2.5 V 0.3 A”字样的小灯泡，计算得到它的灯丝电阻是________Ω(结果保留一位小数)；但用欧姆表(测量电阻的仪表)测得的结果是2.5 Ω。

7.2 欧姆定律 电阻 欧姆定律 同步练习一、选择题1．在做“探究电流与电阻的关系”的实验中，轩轩连接了如图所示的电路，他先在电路的a 、b 间接入10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数，记录数据后，改用15Ω的电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（ ） A ．观察电压表，向右移动滑片，读取电流数据 B ．观察电流表，向右移动滑片，读取电压数据 C ．观察电压表，向左移动滑片，读取电流数据 D ．观察电流表，向左移动滑片，读取电压数据2．小刚用图所示电路探究“一段电路中电流跟电阻的关系”。

在此实验过程中，当A 、B 两点间的电阻由5Ω换为10Ω后，为了探究上述问题，他应该采取的唯一操作是( ) A ．保持变阻器滑片不动 B ．适当增加电池节数C ．将滑动变阻器适当左移D ．将滑动变阻器适当右移3．在探究电流与电压、电阻的实验中，下列做法错误的是（ ） A ．在连接线路的过程中，开关应处于断开状态B ．连接线路的过程中，滑动变阻器滑片要放在最大电阻值的位置C ．试触时发现电流表指针反转，电压表正常，这时应断开电路，将电池的正负极对调D ．在连接线路时，电压表和电流表的正、负接线柱不能接反4．在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ） A.电流表示数变大，灯变暗 B.电流表示数变小，灯变亮 C.电压表示数不变，灯变亮 D.电压表示数不变，灯变暗 5.图中，能正确描述电阻一定时，电流随电压变化的图象是（ ）6.根据欧姆定律，下列说法中正确的是（ ） A ．通过导体的电流越大，这段导体的电阻就越小 B ．导体两端的电压越大，这段导体的电阻就越大C ．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D ．导体两端的电压为零时，电阻值也为零二、填空题7.一个定值电阻两端的电压为3V 时，通过它的电流为0.5A ，如果它两端电压为5V ，__________（填“能”或“不能”）用量程为0.6A 的电流表来测量通过该电阻的电流。

九年级物理上册《欧姆定律的应用》练习题(附带答案)一、单选题1．将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关S后，电流表示数为0.4A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关S后，关于电流表的示数，下列说法中正确的是（）A．一定大于1.6A B．一定小于0.4AC．一定大于0.4A，但小于0.8A D．一定大于0.8A，但小于1.6A2．如图所示，电源电压恒定。

当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（）A．5:4B．3:5C．4:5D．4:13．图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器R1的电阻随雾霾浓度的增大而减小。

当雾霾浓度增大时，下列说法正确的是（）A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小4．关于电学知识，下列法正确的（）A．B．C．D．5．在如图所示的电路中，当滑动变阻器的滑片移动时，关于灯泡亮度变化和电压表示数变化情况说法正确的是（）A．当开关S、S1闭合，滑动变阻器滑片向右移动时灯泡变亮、电压表示数不变B．当开关S、S1闭合，滑动变阻器滑片向右移动时灯泡变亮、电压表示数变大C．当只闭合开关S，滑动变阻器滑片向右移动时灯泡变亮、电压表示数变大D．当只闭合开关S，滑动变阻器滑片向右移动时灯泡亮度、电压表示数均不变6．如图所示电路，电源电压保持不变。

当开关S1、S3闭合，S2断开时，电路的功率为15W；若此时把开关S2也闭合时，电路的功率增加了50W，电流表A1、A2的示数之比是3︰2。

则下列说法不正确的是（）A ．电阻R 1与R 2阻值之比为2︰3B ．电阻R 1与R 3的电功率之比为1︰2C ．电路中的开关都闭合与只闭合S 3时，电流表A 两次的示数之比为39︰4D ．开关都闭合时电流表A 1、A 3的示数之比是3︰57．如图所示，将滑动变阻器R 1与定值电阻R 2接入电源电压不变的电路中，闭合开关S ，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V 1、V 2示数的变化量分别为∆U 1、∆U 2，下列说法正确的是（ ）A ．V 1示数变大，V 2示数变小B ．V 1示数变大，∆U 1>∆U 2C ．V 1示数变小，V 2示数和电流表示数之比变小D ．V 1示数变大，V 2示数和电流表示数之比变小8．如图所示的电路中电源电压恒定，闭合开关S ，电流表A 示数为I ，电压表V 1示数为1U ，电压表V 2示数为2U ；将滑动变阻器R 的滑片向右移动少许，电流表A 示数为I '，电压表V 1示数为1U '，电压表V 2示数为2U '，则（ ）A ． I I '>B ． 22U U '>C ．1212U U U U I I '-->'D ．1212U U U U I I'--<' 9．小明和小亮同学如图甲所示的电路，测定某一环境的温度变化，电源电压恒为16V 不变，定值电阻R 0=100Ω，电流表的量程0-100mA ，半导体电阻R 的阻值随温度变化的关系图像如图乙所示，下列说法正确的是A ．当环境温度升高时，电流表的示数减小B ．当环境温度降低时，电压表的示数减小C ．当电流表的示数为0.04A 时，当时的环境温度是20℃D ．当环境温度为100℃时，定值电阻R 0的电功率是0.64W10．如图所示，电源电压不变，闭合开关S ，当滑动变阻器滑片P 向左移动时，下列说法正确的是（ ）A ．电流表A 1示数变小，电压表V 示数变小B ．电流表A 2示数变大，电压表V 示数变大C ．电压表V 示数与电流表A 1示数比值不变D ．电压表V 示数与电流表A 2示数比值增大二、填空题11．如图所示电路中，三个电表A 、B 、C 连接正确，开关闭合后，两个灯泡M 、N 均正常发光，但A 、B 、C 是电压表还是电流表未知，只知道读数依次为1.5、1.2、2.4（单位是“V”或“A”）。

【初中物理】欧姆定律计算题专项练习（附答案）计算题（共13小题）1．在如图所示的电路中，R1和R2是两个定值电阻，阻值分别为R1=2Ω，R2=8Ω，电源两端的电压保持不变。

闭合开关S后， 10s内通过R1的电荷量是20C。

求：（1）通过R1的电流；（2）电源电压；（3）通过R2的电流。

2．如图甲是小灯泡L中的电流随它两端电压变化的图像。

将小灯泡L接入图乙所示的电路中，电源两端电压为4V且不变，将开关S和S1闭合后，电流表的示数为0.65A。

求：(1)小灯泡L两端电压为4V时，通过灯泡的电流IL；(2)开关S和S1均闭合时，通过电阻R的电流IR。

3．如图所示电路，电源电压6V保持不变，R1的阻值10Ω。

只闭合开关S1，电流表示数为0.4A。

求：（1）分别画出只闭合开关S1和同时闭合开关S1、S2时的等效电路图；（2）电阻R2的阻值；（3）同时闭合开关S1、S2时，电流表的示数。

4．如图所示的电路中，电源两端电压保持不变，电阻R1的阻值为30Ω。

闭合开关S，电流表A1的示数为1A，电流表A2的示数为0.6A。

求：（1）电源电压；（2）电阻R2的阻值。

5．如图所示的电路中，电源两端电压为4.5V，电阻R2的阻值为5Ω。

开关S闭合后，电压表示数为3.0V，求：（1）电阻R2两端的电压；（2）电阻R1的阻值。

6．图甲为电阻R1中通过电流随其两端电压变化的图像。

将电阻R1与另一定值电阻R2接入图乙所示的电路，电源两端的电压保持不变。

当开关S1闭合、S2断开时，电流表示数为0.3A；当开关S1、S2均闭合时，电流表示数变为0.5A。

求：（1）电阻R1的阻值；（2）电源两端的电压U；（3）电阻R2的阻值。

7．电阻R1与电阻R2串联接在电路中，如图所示。

闭合开关S，电阻R1两端的电压为6V，已知电阻R1=3Ω，电源两端电压保持不变，大小为12V。

求电阻R2的阻值。

8．如图所示，电源两端电压U保持不变，电阻R0阻值为20Ω。

17.2 欧姆定律一．选择题（共11小题）1．（2021•玉林）由欧姆定律I＝变形可得R＝，以下说法正确的是（）A．导体的电阻跟它两端的电压成正比B．导体的电阻跟通过它的电流成反比C．导体的电阻跟它两端的电压和通过它的电流无关D．导体的电阻由它两端的电压和通过它的电流的比值决定2．（2021•湘西州）如图所示的电路中，当闭合开关后滑动变阻器滑片向右滑动时电压表读数会（）A．变大B．变小C．不变D．先变小后变大3．（2021•吉林）某兴趣小组设计了酒精浓度检测仪的模拟电路，如图所示的电路图中，电源电压保持不变，R0是定值电阻，R是气敏电阻，它的阻值随酒精气体浓度的增大而减小，能实现酒精气体浓度越大，电压表示数越大的电路图是（）A．B．C．D．4．（2021•宜昌）在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I﹣U图像如图所示，下列说法正确的是（）A．当R1与R2两端的电压为0时，它们的电阻也为0B．用不同的电阻研究电流与电压的关系得出的结论不一样C．在电阻一定时，导体两端的电压与通过导体的电流成正比D．R1与R2的阻值之比为1：25．（2021•怀化）如图所示的电路中，电阻阻值R1＞R2。

开关S闭合后，电阻R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2，下列判断正确的是（）A．U1＜U2B．U1＝U2C．I1＞I2D．I1＝I2 6．（2021•广安）如图所示电路中，R1＝10Ω，R2＝20Ω，闭合开关S，电压表V1与V2的示数之比是（）A．1：2B．1：3C．2：1D．2：3 7．（2021•常德）如图所示电路中，电阻R1＝12Ω，R2＝6Ω。

当单刀双掷开关S置于位置1时，电压表读数为3V。

则当S置于位置2时，电压表读数的可能值为（）A．1V B．2V C．3V D．4V 8．（2021•邵阳）如图所示的电路中，已知定值电阻R1＝5Ω，R2＝4Ω。

九年级物理全册第十七章欧姆定律经典知识题库单选题1、在如图甲所示的电路中，电源两端的电压恒为U，定值电阻的阻值为R1，两电流表均有“-”“0.6”“3”三个接线柱。

当开关S闭合后，电流表A1、A2的指针均如图乙所示，此时滑动变阻器R2接入电路中的电阻值为R P。

下列说法中正确的是（）A．电阻R1两端的电压U1、R2两端的电压U2与U之间满足U>U1=U2B．通过R2的电流为0.24AC．电阻R1∶R P=4∶1D．在滑片向右滑动过程中，电流表A1的示数变大，电流表A2的示数不变答案：CA．由电路图可知，电阻R1和滑动变阻器R2并联，电流表A1测干路电流，A2表测支路电流，电压表测电源电压。

由于并联电路两端的电压相等且都等于电源电压，所以电阻R1两端的电压U1、R2两端的电压U2与U之间满足U=U1=U2，故A错误；B．并联电路中，干路电流大于支路电流，由于电流表A1测干路电流，所以A1接的是大量程，分度值为0.1A，所以干路电流为1.2A；由于指针指在同一位置时，A2表测通过R1的电流，接的是小量程，分度值为0.02A，故通过R1的电流为0.24A，由并联电路电流特点可知，通过R2的电流为I2=I-I1=1.2A-0.24A=0.96A故B错误；C．通过R1的电流I1=0.24A，通过R2的电流I2=0.96A，此时滑动变阻器R2接入电路中的电阻值为R P，由于并联电路两端的电压相等，所以有I1R1=I2R P带入数据可得R1 R P =I2I1=0.96A0.24A=41故C正确；D．在并联电路中，支路互不影响，所以在滑片向右滑动过程中，电流表A2的示数不变；由于向右移动滑动变阻器接入阻值变大，电压不变，根据I=UR可知，通过R2的电流变小，即电流表A1的示数变小，故D错误。

故选C。

2、图示为电阻R1和R2的I-U图像，由图可知（）A．R1的阻值为5ΩB．R1的阻值小于R2的阻值C．将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压D．将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流答案：CAB．由图知电阻R1和R2的I-U图像，都是过原点的斜线，说明电阻R1和R2两端的电压与通过它们的电流成正比，两电阻的阻值是固定不变的。

一、选择题1．在“探究通过导体的电流与电压的关系”实验中，得到I—U 图象如下图所示，则正确的是（）A．B． C．D．2．R1、R2是两个阻值不同的定值电阻。

将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1˂U2；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为（）A．I1˃I2B．I1˂I2C．I1=I2D．无法判断3．距离传感器的工作原理如图，物体M在绝缘导轨上平移时，带动滑动变阻器的金属滑杆P一起移动，通过电压表显示的数据，来反映物体移动距离的大小x，假设电压表是理想的，电源电压保持不变，物体M不动时，金属滑杆P处于滑动变阻器中点，闭合开关S 后，下列说法中正确的是（）A．物体M不动时，滑动变阻器上没有电流通过B．物体M不动时，电压表没有示数C．物体M运动时，滑动变阻器上没有电流通过D．物体M运动时，电压表示数会发生变化4．如图所示为电阻R1和R2的U-I关系图，如果将R1和R2串联在电压为6V的电路中，则通过R1的电流为（）A．0.2A B．0.3A C．0.4A D．0.6A5．如图甲电路，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片 P 从a 端滑到b端的过程中，两个电阻的U﹣I 关系图象如图乙所示。

则下列判断正确的是（）A．图线甲是电阻R1的“U﹣I”关系图象B．电源电压为9VC．滑动变阻器R2的最大阻值为30ΩD．变阻器滑片在中点时，电压表V2示数为7.4V6．020年校园防疫不放松!手持式电子测温仪最为常见使用，如图是某款电子测温仪以及它内部的原理图。

其中电源电压保持不变，R是热敏电阻，温度升高时，电阻会变小，用于靠近人体测温，定值电阻R0为保护电阻。

在使用过程中，当被测温者体温较高时，显示仪的示数也会变大，关于此测温仪，下列分析正确的是（）A．显示仪是由电流表改装成的B．被测温者温度越高，电路中的电流越大C．寒冷的冬天，测温仪室外测人体温时，热敏电阻R阻值变小D．将定值电阻R0更换为阻值更大的电阻，测相同温度时，显示仪示数变小R随光照强度7．如图所示电源电压恒定，R为定值电阻，闭合开关S，传感器M的电阻M增大而减小，导致V的示数增大而触发警报器（图中未画出）报警，则光照强度增大时（）A．A的示数变小B．V与A的示数乘积不变R的比值变大C．R与MR两端电压变大D．传感器M8．两个灯泡的规格分别为“2.4V 0.2A”和“3V 0.3A”，不考虑灯丝电阻的变化，在保证电路安全的情况下，下列说法正确的是（）A．若两个灯泡串联后只有一个灯泡能正常发光，则电源电压是4.8VB．若两个灯泡串联后只有一个灯泡能正常发光，则电源电压是5.4VC．若两个灯泡并联后只有一个灯泡能正常发光，则干路中的电流是0.44AD．若两个灯泡并联后只有一个灯泡能正常发光，则干路中的电流是0.5A9．如图所示是小红测定小灯泡电阻的电路图，闭合开关S后，发现灯L不亮，电流表、电压表均无示数。

第十七章欧姆定律第一节电流与电压电阻的关系基础知识：实验：探究电流与电压、电阻的关系1.实验电路图及器材：2.进行实验：（1）探究电流与电压的关系：①保持__________不变，通过调节滑动变阻器的滑片，改变定值电阻两端的电压，读出每次电压表和电流表的示数，并记录数据；②重复上述步骤，得到多组不同的电流、电压值。

（2）探究电流与电阻的关系：①保持________________不变，换用阻值不同的定值电阻，通过调节滑动变阻器的滑片，保证每次电压表的示数__________，观察电流表示数的变化情况并记录数据。

②重复上述步骤，得到多组不同的电阻、电流值。

3.记录数据（略）4.分析归纳：（1）根据表格数据，绘制I−U图象或I−R图象：（2）实验结论：①在电阻一定时，通过导体的电流与导体两端的电压成______比；②在电压一定时，通过导体的电流与导体的电阻成______比。

当堂训练：1.下列能正确表示通过某定值电阻的电流与其两端电压之间关系的图象是（）A B C D2.在物理实验课上，同学们探究“电流与电压的关系”，如图所示。

（1）请用笔画线将图甲中所缺的一根导线补充完整。

（2）在实验进行中，得到电流表示数如图乙所示，其示数为_____A。

（3）正确进行实验，得到实验数据如下表，实验中定值电阻两端电压的改变是通过______________________________实现的。

实验次数 1 2 3 4 5电压U/V 1.2 1.5 1.8 2.0 2.4电流I/A 0.24 0.30 0.36 0.40 0.48（4）根据实验数据分析可得：电阻一定时，通过导体的电流跟导体两端的电压成______。

3.在“探究通过导体的电流与电阻的关系”实验中：实验序号R/ΩI/A1 5 0.402 10 0.203 20 0.10（1）小明连接的电路如图甲所示，请用笔画线代替导线把电路连接完整。

（2）小明先用5 Ω 的电阻进行实验，移动滑片使电压表的示数如图乙所示，电压表的示数为___V ，测出一组数据填入下表，再分别用10 Ω 、20 Ω 的电阻替换5 Ω 的电阻接入电路，闭合开关，调节滑动变阻器的滑片到合适位置，将每次电流表示数填入下表中。
