矿井测量专业技术规范

煤矿测量管理制度第一章总则第一条为规范煤矿测量工作，保障煤矿生产安全，提高煤矿资源利用效率，制定本制度。

第二条本制度适用于全矿测量工作。

第三条煤矿测量应遵循科学、严谨、公正、准确的原则。

第四条煤矿测量管理应严格执行国家规定的相关法律法规，始终坚持诚信、廉洁的原则。

第五条煤矿测量人员应具备专业知识和技能，持证上岗，执行测量任务。

第六条煤矿测量管理应实行煤矿企业和煤矿测量科室的各项职责和义务。

第七条煤矿测量管理应以现代化的测量设备和技术保障测量准确、高效。

第八条煤矿测量管理应推行测量信息化管理模式。

第二章测量任务第九条煤矿测量科室应对矿区进行详细测量，制定矿区地图和三维立体图。

第十条煤矿测量科室应定期更新矿区地图和三维立体图。

第十一条煤矿测量科室应监测矿井下垂向和水平准确度。

第十二条煤矿测量科室应对矿井进行巷道交点测量。

第十三条煤矿测量科室应对采掘工作面进行测量。

第十四条煤矿测量科室应对矿区地质变化进行测量。

第十五条煤矿测量科室应配合矿山地质部门进行采矿区域的地质测量和预测。

第三章测量标准第十六条煤矿测量应符合国家规定的相关测量标准。

第十七条煤矿测量科室应按照国家标准制定企业内部测量标准。

第十八条煤矿测量科室应对测量数据进行准确记录和备份。

第十九条煤矿测量科室应保障测量准确度，确保测量数据可靠、一致。

第二十条煤矿测量科室应参与煤矿生产计划的制定，提供测量数据支持。

第四章测量管理第二十一条煤矿测量科室应建立健全测量管理信息系统。

第二十二条煤矿测量科室应对测量人员进行培训和考核。

第二十三条煤矿测量科室应推行测量数据共享和交流机制。

第二十四条煤矿测量科室应配合其他部门对测量工作进行监督和检查。

第二十五条煤矿测量科室应对测量设备进行维护和保养。

第二十六条煤矿测量科室应对测量人员的工作进行跟踪和评估。

第五章测量设备第二十七条煤矿测量科室应配置完备的测量设备。

第二十八条煤矿测量科室应按规定进行测量设备的校准和检测。

矿产资源开采技术规范要求矿产资源开采是现代工业发展的重要基础，对于保障国家能源需求、推动经济发展具有重要作用。

然而，矿产资源的开采过程中存在一系列环境污染、人员伤亡等问题，为了达到可持续发展和环保要求，制定和遵守矿产资源开采技术规范显得尤为重要。

本文将从以下几个方面，介绍矿产资源开采技术规范的要求。

一、矿石探测与勘探技术规范要求在矿产资源开采之前，需要通过矿石探测和勘探来确定矿产资源的分布和储量。

矿石探测与勘探技术规范要求包括合理选择探测手段和方法、准确测量和分析矿产资源的地质、地球化学和地球物理特征等。

同时，要求对勘探结果进行科学评估和报告编制，确保矿产资源的开采可行性，合理安排开采方案。

二、矿井工程技术规范要求矿井工程是矿产资源的主要开采手段之一，其安全运行和高效开采对于保障生产和人员安全至关重要。

矿井工程技术规范要求包括合理设计和建设矿井结构，确保井下通风、照明、供水等设施完善；合理计划和组织井下开采作业，保证安全稳定的井筒结构。

同时，要求制定和遵守井下作业安全规程，加强事故预防和应急处理能力，确保人员在井下的安全。

三、矿山环境保护技术规范要求矿山开采对环境的影响较大，为了减少开采过程中的环境污染和生态破坏，矿山环境保护技术规范要求必须得到严格遵守。

其中包括制定合理的矿山环境保护方案，减少矿石开采和矿渣堆放对水体和土地的污染；加强废水和废气的处理和排放标准，防止对大气和水环境造成污染；加强矿山复垦工作，恢复受损的生态环境。

四、矿产资源开采技术安全规范要求在矿产资源开采过程中，安全问题是一个非常重要的方面。

矿产资源开采技术安全规范要求包括加强矿工安全教育和培训，提高矿工的安全意识和风险识别能力；加强矿井通风、排水等安全设施的建设和运行维护；制定和完善矿山安全管理制度，确保矿山从业人员的人身安全。

在制定和遵守矿产资源开采技术规范的基础上，还需加强矿产资源管理和监测，监控开采过程中的环境变化和资源消耗情况，及时调整开采方案，保证矿产资源的可持续利用。

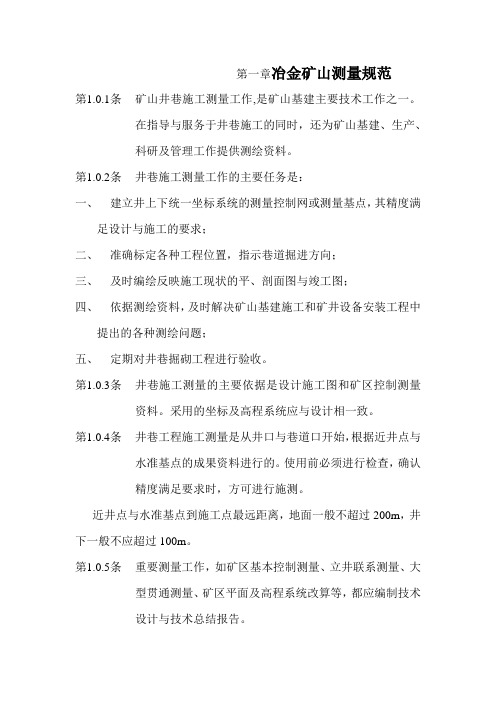

第一章冶金矿山测量规范第1.0.1条矿山井巷施工测量工作,是矿山基建主要技术工作之一。

在指导与服务于井巷施工的同时，还为矿山基建、生产、科研及管理工作提供测绘资料。

第1.0.2条井巷施工测量工作的主要任务是：一、建立井上下统一坐标系统的测量控制网或测量基点，其精度满足设计与施工的要求；二、准确标定各种工程位置，指示巷道掘进方向；三、及时编绘反映施工现状的平、剖面图与竣工图；四、依据测绘资料，及时解决矿山基建施工和矿井设备安装工程中提出的各种测绘问题；五、定期对井巷掘砌工程进行验收。

第1.0.3条井巷施工测量的主要依据是设计施工图和矿区控制测量资料。

采用的坐标及高程系统应与设计相一致。

第1.0.4条井巷工程施工测量是从井口与巷道口开始，根据近井点与水准基点的成果资料进行的。

使用前必须进行检查，确认精度满足要求时，方可进行施测。

近井点与水准基点到施工点最远距离，地面一般不超过200m，井下一般不应超过100m。

第1.0.5条重要测量工作，如矿区基本控制测量、立井联系测量、大型贯通测量、矿区平面及高程系统改算等，都应编制技术设计与技术总结报告。

第1.0.6条井巷施工过程的各项测量工作，必须遵守本规范规定的各项精度指标。

当进行重要测量工作或有特殊要求的测量工作时，可根据具体情况，经过误差预计和测量设计，另行制定相应的精度指标和施测方案。

第1.0.7条评定测量成果精度，以中误差为标准。

当观测误差与观测值本身大小有关时，应以相对误差来评定观测成果的精度。

允许误差一般采用中误差的两倍。

规模较小的井巷工程，可采用中误差的三倍。

第1.0.8条为避免测量和计算工作发生误差，外业观测和内业计算都必须有检核，测绘资料及成果必须经过检查和技术负责人签字，重要测量工作必须独立进行两次以上观测和计算。

第1.0.9条保证测量质量，对使用的测绘仪器、量测器具，必须及时按计量法规定进行检验和校正，经常注意保养维修，以使仪器设备保持良好状态。

矿井测量工作管理规定一、引言矿井测量工作是矿山生产过程中重要的一环，它对矿山生产的安全、高效运行起着关键作用。

为了规范矿井测量工作，提高测量结果的准确性和可靠性，制定本管理规定。

二、测量工作的目的和原则1.目的：矿井测量工作的目的是为了实现以下几个方面的要求：–确保矿山的安全生产；–提供准确的矿井地质数据和空间坐标信息；–为矿山规划、设计和生产提供参考依据。

2.原则：–准确性：测量结果必须准确无误；–可靠性：测量仪器设备必须可靠，并且能够持续稳定地工作；–安全性：测量作业必须符合矿山安全规范，保障工作人员的人身安全；–经济性：合理利用资源，提高工作效率。

三、测量工作的组织和管理1.管理机构：设立矿井测量管理部门，负责矿井测量工作的组织和管理。

2.职责划分：–矿井测量管理部门负责全矿的测量工作组织和协调；–各矿井应设立测量组或测量科，负责本矿井的测量工作。

3.测量人员的要求：–测量人员应具备相关测绘或测量专业的学历背景；–测量人员应经过专业培训，并取得相应的测量资格证书；–测量人员应熟悉矿井测量工作的相关知识和操作技能。

四、测量工作的流程1.测前准备：–确定测量目的和任务；–准备测量仪器设备，并进行检查和校准；–制定测量计划。

2.测量过程：–根据测量任务，按照测量计划进行实地测量；–进行数据采集，包括地下空间坐标、地质构造等信息。

3.数据处理和分析：–对采集到的数据进行处理，包括数据纠正、筛选等；–利用测量数据进行分析，形成测量结果和报告。

4.结果应用：–测量结果应及时提供给相关部门和人员；–测量结果应用于矿山规划、设计、生产等方面。

五、测量仪器设备的管理1.选购原则：选购测量仪器设备应符合以下原则：–适应矿山环境的特殊要求；–技术先进、性能稳定可靠；–维修保养便捷、易操作。

2.设备管理：–测量仪器设备应进行定期检查、校准和维护；–配备专门的仪器设备管理人员；–测量仪器设备应有专门的存放和保管地点。

矿井测绘工作规定及技术管理规定一、工作规定㈠、测绘基础工作1、各矿井井上下测量控制系统要健全且资料保存完好，井上、下平面及高程控制基点要建立齐全并有保护措施。

2、矿井井下基本控制导线应采用7″级导线，一般应每300～500m延测一次，每隔1.5～2km加测一条陀螺定向边。

3、在进行中腰线标定工作前，测量技术人员要对设计和开工通知单上的数据、附图进行校核，并填写资料审定单，检查无误后方可进行现场标定。

重要工程须计算设计导线及绘制施工放大图。

4、对于一井内测距大于3000m的贯通或两井间的贯通，必须编制贯通测量技术设计书。

贯通测量设计书，须报集团公司审批后方可实施；贯通结束后要及时进行总结。

5、凡掘进巷道透其它井、巷、峒室、老塘以及向水、火、瓦斯等危险边界或保安煤柱边界掘进时，测量人员应按岩巷提前20～30 m，煤巷提前30～40m （当掘进巷道从巷道、回采工作面和危险区域上方、下方或附近通过时，其间距按小于巷道高度或宽度四倍）及时发放安全或透窝通知单。

通知单由测量现场组长或技术员填写，并经测量主管、地质主管（或水害专管）和分管科长签字后发送矿分管领导、施工单位及技术、安全、通风等单位；现场测量人员应对能行人的巷道在现场标出透窝位置，并向施工单位交待清楚。

6、矿井主要巷道及采区上、下山或工作面贯通或透窝后测量技术人员要及时组织接测，并对测量资料进行平差以提高井下测量控制网的精度。

㈡开采沉陷治理1、各类建（构）筑物保护煤柱要及时进行设计并报集团公司审批。

2、对矿区的各项开采沉陷治理工程｛如建（构）筑物保护、维修、迁村征地、塌陷区治理等｝，测绘技术人员要负责技术把关并建立管理台帐。

3、各矿井要积极开展地表与岩层移动及“三下”采煤观测工作，观测站设计须经矿总工程师和集团公司生产技术部审批后实施，并严格按《规程》、“规范”要求进行定期观测，观测工作结束后，应及时编写技术总结，评定成果资料。

4、每月至少组织一次对井田范围内的地形、地物巡视活动，观察变化情况，发现问题及时汇报并采取措施，并用专用记录本进行记录。

Xxxxx煤业股份公司矿井地质测量工作技术标准一、引用标准或技术规程规范（一）《固体矿产资源/储量分类》（GB/T17766—1999）（二）、《固体矿产地质勘探规范总则》（GB/T13908—2002）（三）、其他有关固体矿产普查勘探地质编录、采样、资料综合整理规程规定。

（四）、《矿井测量操作规程》（GB/2002）（五）、《矿井测量技术规范》（GB/2002）二、技术方法及质量要求（一）地表地质测量1：5000地形地质图的，应对使用的地质图质量进行评述，进行必要修测。

如未有1：5000地形地质图，或仅有小比例尺放大的地形地质图，则应进行适当的补测。

矿区必须有2—3条比例尺不小于1：500实测地质剖面图。

填图底图应采用1：5000或1：10000地形图放大处理后的1：5000地形图，标定各类地质点可采用GPS定位，但误差一般应小于5米；有条件的矿山宜采用全仪器法定点。

地质测量应合理划分和确定填图单元，采用追索与穿越法相结合的方法进行，地质图中的地层界线、矿层露头及断层线必须在实地连接，并标实测和推测。

原始记录应统一格式，记录点位、点性、露头、岩性情况做到记录齐全，整洁美观。

应编制地质测量工程实际材料图和工程素描图。

（二）采矿工程测量及编录矿山坑口及风井应采用高精度GPS机定点，并结合地下图进行交会定点，对原有坑口坐标进行校核，有条件的企业，矿山坑口应进行全仪器法实测。

生产矿井测量一般采用半仪器法（皮尺、森罗仪），矿井生产井巷采用全仪器法测量；对测制的各测量点应作好永久性标记。

生产矿井测量重点对象是能控制开采范围的井巷。

沿脉井巷应连续观察矿层厚度、结构、产状及其变化，并作好记录，每隔一定距离应有素描点，记录矿层的特征，将小柱状图表注于图上；穿脉井巷应连续记录岩性及其变化，至见矿点时应对其顶板特征做详细的记录和描述；对采准切割巷、联络巷应调查采区布置、长度及采空范围，记录标定保安矿柱的位置。

对井巷内发现的岩层产状变化、隐伏及破碎带应作详细观察记录和标定，作好地质素描，调查采区布置及回采的影响。

矿山测量技术规范第一章总则第1条矿山测量是矿山企业生产建设的一项基础技术工作。

是正确指导生产、进行科学管理，实现矿山生产技术现代化工作中的一个重要组成部分。

它的主要任务是及时进行生产测量和施工测设；执行生产监督，实现正规采掘与矿产资源的合理开发利用。

第2条矿山测量技术工作的主要内容：1.建立或利用矿区测量控制网；2.测绘或补测矿区地形图；3.进行地上、地下各种工程的施工测设；4.填绘反映生产现状的各种采掘（剥）工程图和专用图；5.验收采掘（剥）充填工程量和生产量；第3条规范中的各种精度指标与要求，是根据黄金矿山生产建设工作的需要，考虑经济合理的原则及技术现状而确定的。

第4条测量成果的精度评定以中误差为标准，当观测误差与观测值本身大小有关时，应同时应用相对误差来评定观测结果的质量。

允许误差（限差）一般采用中误差的二倍值。

第5条外业观测和内业计算，应有检核。

凡提交使用的一切测绘资料和成果，必须经过检查和负责人签字。

第6条加强测绘仪器，工具的日常管理和维护保养，并定期检查、校正和维修。

进行重要测绘工作前，还应按规定检核。

第7条矿山测绘资料是正确进行采掘工作的重要依据，是矿山建设和生产管理的重要技术资料，必须长期妥善保存。

第8条开展矿山测量研究，改革测绘方法与仪器，工具。

积极推广测量先进经验和新技术。

第9条要注意总结测量经验，积累资料，求出矿山各种测绘误差的基本参数，满足生产需要。

第10条矿山测量工作对考核矿山企业的工程质量、生产量及保证安全生产方面具有十分重要的作用。

测量人员必须严肃认真实事求是，严格执行规范，确保工程质量，充分发挥测量工作在矿山生产中的作用。

第11条矿区控制网测量、矿区地形测量可参照国家测绘局有关规定执行。

第二章矿区近井网控制测量第一节基本要求第12条矿区在地质勘探时期所建立的矿区平面基本控制网点。

在矿区基本建设和生产时，应对其测量的保有情况和原始数据及精度进行全面的分析和检查，在满足规范要求时原则上不需重新布网。

矿井测量工作实施细则一、总则矿井测量工作是煤矿生产建设中的一项重要的基础性技术工作，它贯穿于煤矿设计、建设、生产的全过程，对于保障煤矿安全生产、提高煤炭资源回收率、合理开发利用煤炭资源具有重要意义。

为了加强矿井测量工作的管理，提高测量工作质量，特制定本实施细则。

二、测量工作的任务和内容（一）任务1、建立和维护矿井测量控制系统，为矿井各项工程的施工提供准确的测量依据。

2、测绘各种矿图，包括井田区域地形图、采掘工程平面图、井上下对照图等，为煤矿生产、安全管理和资源开发提供基础资料。

3、进行井巷施工测量和贯通测量，确保井巷工程按照设计要求准确施工，实现安全贯通。

4、对采煤工作面进行回采测量，掌握采煤进度和资源回收情况。

5、参与煤矿防治水工作，进行水文地质测量和防治水工程的测量。

（二）内容1、地面控制测量包括平面控制测量和高程控制测量，建立矿井地面测量控制网，为井下测量提供起算数据。

2、联系测量通过竖井、斜井或平硐将地面测量坐标和高程传递到井下，建立井下测量控制系统。

3、井下平面控制测量包括基本控制导线测量和采区控制导线测量，为井下巷道掘进和回采提供平面位置控制。

4、井下高程控制测量建立井下高程测量控制网，为井下工程施工提供高程依据。

5、巷道施工测量标定巷道的中腰线，指导巷道施工，及时检查和纠正施工偏差。

6、贯通测量制定贯通测量方案，进行贯通误差预计，保证井巷工程的准确贯通。

7、矿图测绘按照规定的比例尺和精度要求测绘各种矿图，并及时更新。

三、测量仪器和工具的管理（一）仪器设备的配备根据矿井测量工作的需要，配备精度和性能符合要求的测量仪器和工具，如全站仪、水准仪、钢尺、罗盘等。

（二）仪器的检验和校正定期对测量仪器进行检验和校正，确保仪器的精度和性能符合要求。

全站仪、水准仪等主要测量仪器每年至少送检一次，钢尺等测量工具应定期进行比长和校正。

（三）仪器的使用和维护测量人员应严格按照仪器的操作规程使用仪器，爱护仪器设备。

矿井大型设备检测检验技术规范为进一步提高矿井大型设备的安全技术管理，充分发挥设备的效能，故对矿井大型设备检测检验内容和标准进行规范，以检测检验数据作为设备安全运行的主要技术保证，确保矿井设备安全经济运行，特制订本技术规范。

一、适用范围矿井在用安全设施、设备和生产作业场所出现下列情况之一，应当进行检测检验：1、新安装、经过大修及改造的；2、严重损坏经过修复的；3、煤矿生产经营单位在生产中发现存在安全隐患申请检验的；4、闲置时间超过一年的；5、经受了可能影响设施、设备构件强度、刚度、稳定性和电气性能等安全技术性能的事故和自然灾害的；6、煤炭行业管理部门、煤矿安全监察机构要求进行检测检验的；7、其他规定应当检验的。

二、检测要求1、矿用安全设施、设备和生产作业场所安全条件等的检测检验，必须有具有相应资质的检测检验机构进行检测检验。

2、矿井在用设施和设备的检测检验必须按照规定周期进行，检测项目合格后方可允许设备运行，严禁检测检验超期。

三、检测内容及检测周期1、煤矿在用缠绕式提升机系统执行标准：AQ1015-2005《煤矿在用缠绕式提升机系统安全检测检验规范》；检测周期：提人1年、提物3年。

(1) 机房1.1机房照明设施齐全，光线充足，光照度适宜，且应有应急照明设施。

1.2按GB/T3768，作业场所的噪声不应超过85dB（A）。

大于85dB （A）时，需配备个人防护用品；大于或等于90dB（A）时，还应采取降低作业场所噪声的措施。

1.3机房温湿度须满足工业卫生标准和设备环境要求。

1.4机房应有消防设施，设备应有防护栅栏、警示牌。

1.5制动系统图、电气系统图、提升装置的技术特征等应悬挂在提升机房内。

1.6外露旋转构件，如联轴节、开式齿轮等应设固定的防护装置。

1.7立井提升装置的最大载重量、最大载重差和罐笼的最大载人量应在井口公布(2) 提升装置2.1检查提升机主轴、滚筒、减速器不应有严重降低机械性能和使用性能的缺陷。

矿山测量管理办法第一章总则第一条为加强矿山地质测量工作，规范矿山工程量、产量验收办法，确保相关的图纸、数据真实可靠，特制订本办法。

第二条本办法适用于酒钢集团公司镜铁山矿和西沟矿的测量工作。

第三条规划处矿山办是酒钢集团公司矿山测量的专业管理部门，有权对矿山测量工作进行监督、检查和考核.第二章矿区测量控制网的建立与检测第四条矿区控制网、点是矿山企业生产建设各阶段测量工作的基础.直接作为加密图根控制的最低一级平面控制网，其相邻点的点位中误差不应超过±5cm。

矿区高程控制宜采用国家高程系，若采用假定高程系统，应于国家系统连测。

各等高程控制网中最弱点相对于起算点的高程中误差应不超过±3cm.第五条一个矿区必须采用同一坐标系统,并应采用高斯正形投影.对于小矿山也可采用独立的坐标系统，已建立控制网的矿山可沿用原坐标系统。

第六条矿区平面控制网可采用三角网、边角网、测边网和导线网等布网方法建立.矿区首级高程控制网一般应布设成环行网，加密时可布设为附和路线或结点网。

(具体要求见《冶金矿山测量规范》）第二章矿区地形图的测绘及补充修正第七条各矿山应备有必要而完整的测绘资料，以全面反映矿区地形、矿山建(构)筑物及矿山开采情况，并随着生产勘探、矿山建设和采掘（剥）工程的进展,及时地补测与修绘.第八条矿区基本地形图的比例尺为1∶1000,工业场地和建、构筑物较密集的局部地区可采用比例尺为1∶500的地形图;矿区总图一般采用比例尺为1∶1000~1∶10000的地形图。

第九条矿区地形图上的地物点相对于邻近图根点的点位中误差∶平地、丘陵地应不大于图上0。

6mm；山地、高山地不应大于图上0。

8mm。

第十条1∶500、1∶1000、1∶2000和1∶5000比例尺地形图,分幅与编号方法按现行的国家标准《地形图图式》的有关规定执行，50km2以下的矿区，也可采用矩形分幅。

第十一条地形图按现行的国家标准《地形图图式》绘制；对于矿山的专用符号,按《冶金矿山测量图式》绘制。
