接近开关检测距离表

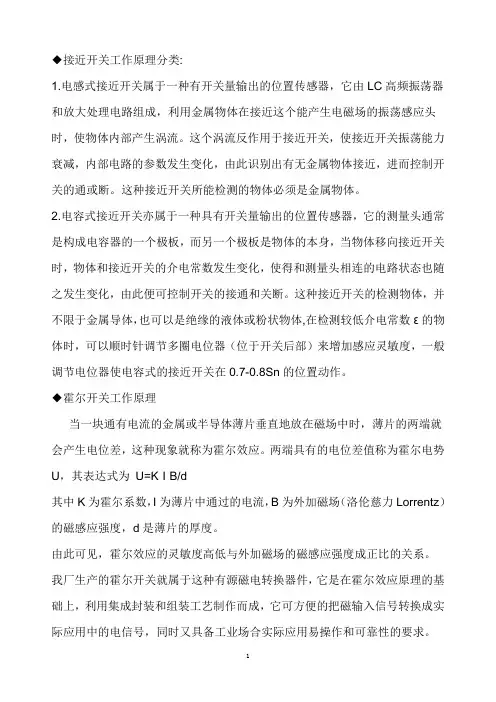

◆接近开关工作原理分类:1.电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。

这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。

这种接近开关所能检测的物体必须是金属物体。

2.电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。

这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体,在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。

◆霍尔开关工作原理当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。

两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。

由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。

我厂生产的霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。

霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。

输出端一般采用晶体管输出，和接近开关类似有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输出之分。

欧姆龙接近开关E2E-X4MD1简介欧姆龙接近开关E2E-X4MD1是一种非接触式传感器，用于检测物体是否接近开关，通常用于自动化控制系统。

该开关采用磁感应原理工作，可以识别铁质和非铁质材料。

E2E-X4MD1是欧姆龙公司生产的一款具有高可靠性和长寿命的接近开关，广泛应用于工业自动化和机器人控制系统。

构成E2E-X4MD1接近开关由四个主要部分组成：1.感应面：用于检测物体是否接近开关，通常为金属材料。

2.感应元件：用于转换感应面的信号为电信号，通常为磁敏元件。

3.电路板：用于处理并放大电信号，通常为数字电路。

4.脚座：用于连接电源和控制器，通常为插头或接线端子。

工作原理E2E-X4MD1接近开关采用磁感应原理工作。

当感应面靠近磁敏元件时，感应面产生的磁场会影响磁敏元件的磁场，从而引起感应元件中感应电动势的变化。

感应元件将变化的电信号输出到电路板上，经过电路板的处理和放大，然后输出到控制器上。

技术参数E2E-X4MD1接近开关的技术参数如下：•检测距离：4mm•接头类型：M12插座•工作电压范围：10～30VDC•感应物体：铁质或非铁质材料•最大开关频率：1000Hz•最大开关电流：200mA•最大负载电压：30VDC•工作温度范围：-25℃～70℃•保护等级：IP67应用场景E2E-X4MD1接近开关广泛应用于以下领域：1.工业自动化控制系统：可用于自动控制输送带或流水线的开关，以检测物体的位置和传送状态。

2.机器人控制系统：可用于检测机器人的位置和操作状态，以调整机器人的动作和速度。

3.食品加工和制药行业：可用于检测食品或药品的位置和状态，以保证产品质量和安全性。

4.包装行业：可用于自动控制包装机械，以准确地控制包装材料和产品的位置和数量。

总结E2E-X4MD1接近开关是欧姆龙公司生产的一款高可靠性和长寿命的非接触式传感器，采用磁感应原理工作，可以检测铁质和非铁质材料的位置和状态。

该接近开关广泛应用于工业自动化和机器人控制系统，以及食品加工、制药和包装行业。

电感式接近开关传感器的选型及使用、调试方法电感式接近开关传感器的选型及使用、调试方法概述：电感式接近开关传感器是一种常用于工业自动化领域的传感器，通过检测金属物体的接近来实现触发信号的输出。

本文将介绍电感式接近开关传感器的选型、使用以及调试方法。

一、电感式接近开关传感器的基本原理⑴工作原理电感式接近开关传感器利用了电感原理，当金属物体靠近传感器时，产生的磁场会影响传感器的电感值，从而改变传感器的电路状态，实现触发信号的输出。

⑵优点●无接触式检测，不会因为磨损而影响传感器的寿命●反应速度快●可以检测金属物体的接近⑶缺点●无法检测非金属物体的接近●对于不同的金属物体，传感器的灵敏度可能会有所差异二、电感式接近开关传感器的选型⑴适用环境在选择电感式接近开关传感器时，需要考虑以下因素：●工作温度范围：确保传感器能在所需的温度范围内正常工作●防护等级：根据实际需求选择适当的防护等级，例如防水、防尘等级●安装方式：根据场景的不同选择合适的安装方式，如面板安装、孔插安装等⑵检测距离检测距离是指传感器能够有效检测金属物体的最大距离。

在选型时，需要根据实际应用场景的需求选择合适的检测距离，确保传感器能够正常工作。

⑶电路状态电感式接近开关传感器的输出可以是NPN型或者PNP型。

在选型时，需要根据实际控制电路的接口要求选择合适的电路状态。

三、电感式接近开关传感器的使用⑴安装在安装电感式接近开关传感器时，需要注意以下事项：●确保传感器与金属物体之间的距离符合要求●安装位置应避免受到外部干扰，如其他电磁场、振动等●严禁让传感器与高温物体直接接触，以免影响传感器的性能和寿命⑵连接将传感器的电源接口和控制接口与控制系统连接，确保连接正确无误。

同时，可以根据需要接入适当的电路保护装置，如过流保护、过压保护等。

⑶参数调整传感器的灵敏度和延时等参数通常可以通过旋钮或开关进行调整。

在使用前，可以根据实际需求进行参数调整，以获得更好的检测效果。

/

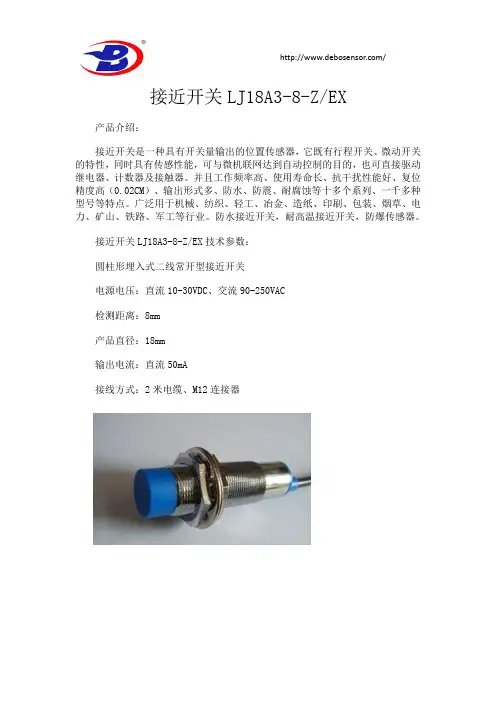

接近开关LJ18A3-8-Z/EX
产品介绍：
接近开关是一种具有开关量输出的位置传感器，它既有行程开关、微动开关的特性，同时具有传感性能，可与微机联网达到自动控制的目的，也可直接驱动继电器、计数器及接触器。

并且工作频率高、使用寿命长、抗干扰性能好、复位精度高（0.02CM）、输出形式多、防水、防震、耐腐蚀等十多个系列、一千多种型号等特点。

广泛用于机械、纺织、轻工、冶金、造纸、印刷、包装、烟草、电力、矿山、铁路、军工等行业。

防水接近开关，耐高温接近开关，防爆传感器。

接近开关LJ18A3-8-Z/EX技术参数：
圆柱形埋入式二线常开型接近开关
电源电压：直流10-30VDC、交流90-250VAC
检测距离：8mm
产品直径：18mm
输出电流：直流50mA
接线方式：2米电缆、M12连接器。

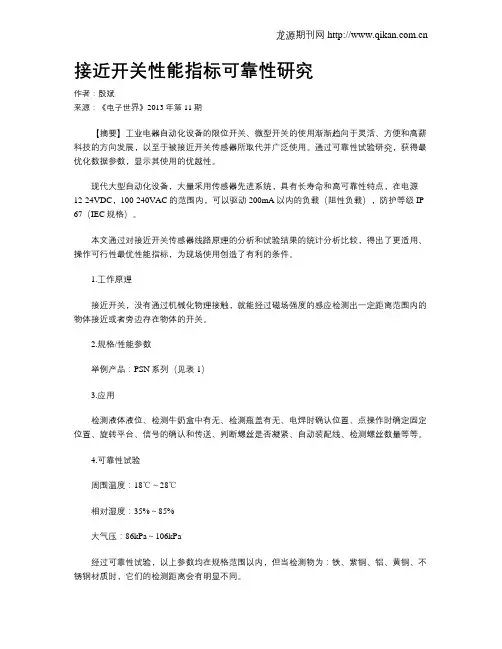

接近开关性能指标可靠性研究作者：殷斌来源：《电子世界》2013年第11期【摘要】工业电器自动化设备的限位开关、微型开关的使用渐渐趋向于灵活、方便和高薪科技的方向发展，以至于被接近开关传感器所取代并广泛使用。

通过可靠性试验研究，获得最优化数据参数，显示其使用的优越性。

现代大型自动化设备，大量采用传感器先进系统，具有长寿命和高可靠性特点，在电源12-24VDC，100-240VAC的范围内，可以驱动200mA以内的负载（阻性负载），防护等级IP 67（IEC规格）。

本文通过对接近开关传感器线路原理的分析和试验结果的统计分析比较，得出了更适用、操作可行性最优性能指标，为现场使用创造了有利的条件。

1.工作原理接近开关，没有通过机械化物理接触，就能经过磁场强度的感应检测出一定距离范围内的物体接近或者旁边存在物体的开关。

2.规格/性能参数举例产品：PSN系列（见表1）3.应用检测液体液位、检测牛奶盒中有无、检测瓶盖有无、电焊时确认位置、点操作时确定固定位置、旋转平台、信号的确认和传送、判断螺丝是否凝紧、自动装配线、检测螺丝数量等等。

4.可靠性试验周围温度：18℃～28℃相对湿度：35%～85%大气压：86kPa～106kPa经过可靠性试验，以上参数均在规格范围以内，但当检测物为：铁、紫铜、铝、黄铜、不锈钢材质时，它们的检测距离会有明显不同。

5.可靠性试验-金属感应比较5.1 产品、标靶选择试验产品型号选择为PSN40-20DN，POWER：12-24VDC（10-30VDC）共有5个，标准检测距离：20mm，检测物：检测物尺寸：60×60mm，材质分别为铁、紫铜、铝、黄铜、不锈钢，试验结果如表2所示。

5.2 试验分析不同材质检测物检测距离比较表见表3。

如表3所示，通过以上可靠性试验，得出在同样电源输入、同样环境温度、湿度材质金属铁的检测距离最大，其次是：不锈钢、黄铜、铝、紫铜，紫铜的检测距离最小。

http://www.kaijite.com/
接近开关型号是如何选择的

接近开关型号以及含义如下：
KJT:
公司品牌标志

【1】：
电感式：空白

电容式：R
霍尔式：H
线 性：W
速 度：S
防 爆：N
【2】：外形编号
J
JS
G
Y
T
B
【3】：电源电压
J:交流90-250V
J2:交流特殊电压
J3:交流380V
Z:直流10-36V
Z1:直流10-48V
Z2:直流10-60V
Z3:直流10-60V
JZ:交直流20-250V

1 2
3 4
5
6 7
KJT
http://www.kaijite.com/
【4】：逻辑输出
N:NPN负逻辑
P:PNP正逻辑
【5】：输出状态：
K:常开
H:常闭
KH3:一常开一常闭
【6】：检测距离（mm）

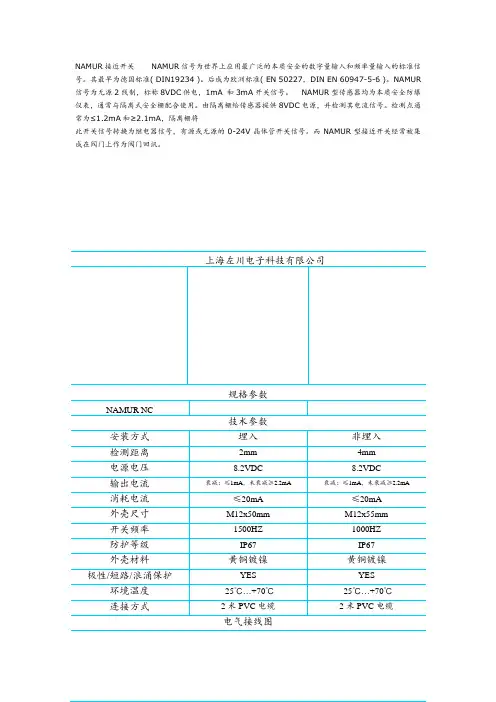

本安型接近传感器符合Namur标准，是有意识地限制危险区域的电能，使任何可能产生的电路火花或热点都变得极弱小而不至于引爆气体，使用较为广泛。

NAMUR信号为世界上应用较广泛的本质安全的数字量输入和频率量输入的标准信号。

其早为德国标准(DIN19234)。

后成为欧洲标准(EN50227，DINEN60947-5-6)。

NAMUR 信号为无源2线制,标称8VDC供电,1mA和3mA.开关信号。

NAMUR型传感器均为本质安全防爆仪表,通常与隔离式安全栅配合使用。

由隔离栅给传感器提供8VDC电源，并检测其电流信号。

检测点通常为≤1.2mA和≥2. lmA，隔离栅将此开关信号转换为继电器信号，有源或无源的0-24V晶体管开关信号。

而NAMUR型接近开关经常被集成在阀门，上作为阀门回讯。

NAMUR本安防爆接近开关规格有M8, M12, M18, M30检测距离1.5mm- 15mm,外壳长度可以根据客户要求而定制。

特性:
◆规格S16, M8,M12,M18,M30
◆检测距离1.5mm-15mm可选(1.5mm、4mm、8mm、10mm、15mm)
◆电压8.2V DC
◆输出电流: 衰减≤1mA，未衰减≥2. 2mA
◆输出方式: 二线NAMUR NC
◆感应方式齐平安装、非齐平安装(埋入安装、非埋入安装）
以上就是相关内容的介绍，希望对大家了解这一问题会有更多的帮助，同时如有这方面的兴趣或需求，可以咨询了解一下南京凯基特电气有限公司。

p+f倍加福电感式接近开关参数P+F倍加福电感式接近开关是一种常见的工业自动化设备，它主要用于检测金属物体的靠近与远离。

在现代工业生产中，接近开关被广泛应用于机械、电子、仪器仪表等各个领域，发挥了重要的作用。

倍加福作为接近开关的知名品牌，其电感式接近开关具有一系列优秀的特性和参数，下面将从多个方面详细介绍。

一、基本参数：1.工作电压：电感式接近开关的工作电压范围是通常6V至240V，可以在不同的工业环境中使用。

2.输出类型：常见的输出类型有两种，分别是PNP（通过传感器提供电源）和NPN（传感器为地）。

3.检测距离：电感式接近开关的检测距离通常在1mm至100mm范围内，可以根据具体需求进行选择。

4.防护等级：倍加福电感式接近开关的防护等级通常为IP67，表明其具有较高的防水和防尘性能。

二、特殊设计和功能：1.刚性、耐用的外壳：倍加福电感式接近开关的外壳采用优质金属材料制成，具有较高的抗冲击、耐久性和防护能力，可以在恶劣的工业环境中长时间使用。

2.适应不同工艺：倍加福电感式接近开关有多种安装方式可供选择，如吸附式、螺纹式、插销式等，能够适应不同的工艺要求。

此外，它的小巧设计使得安装便捷，占用空间小。

3.控制灵敏度：倍加福电感式接近开关具有高度的控制灵敏度，可以检测微小的金属物体的靠近与远离，实现可靠的控制和监测。

4.抗干扰能力：倍加福电感式接近开关具有卓越的抗干扰能力，能够在强磁场、震动等干扰环境中稳定工作，不会受到外界干扰的影响。

5.高温工作能力：倍加福电感式接近开关经过特殊的材料选择和工艺处理，具有良好的高温工作能力，可以在高温环境中稳定运行，适用于多种工业场景。

三、应用领域：倍加福电感式接近开关广泛应用于许多行业和领域，包括但不限于以下几个方面：1.机械制造业：在机械制造过程中，倍加福电感式接近开关可以用于检测机械零件的位置、速度和运动状态，实现自动化控制和安全监测。

2.电子行业：在电子产品生产线上，倍加福电感式接近开关可以用于检测电路板上的元件位置和状态，确保生产过程的准确性和稳定性。

接近开关参数
接近开关是一种常见的工业控制元件，具有检测物体位置和存在状态的功能。

其参数主要包括以下几个方面：
1. 检测距离：接近开关的检测距离是指探测器能够识别的最大距离，通常以毫米或厘米为单位。

2. 接触类型：接近开关的接触类型包括常开（NO）、常闭（NC）和双刀（SPDT）等。

其中，常开接触表示在未检测到物体时开关处于断开状态，检测到物体后接触闭合；常闭接触则表示在未检测到物体时开关处于闭合状态，检测到物体后接触断开；而双刀接触则同时具有常开和常闭两种状态。

3. 输出信号：接近开关的输出信号可以是模拟信号或数字信号。

模拟信号通常是电压或电流，用于反映物体到探测器的距离；数字信号则是开关量信号，用于表示物体是否存在或位置信息。

4. 工作电压：接近开关的工作电压是指开关能够正常工作的电压范围。

通常以直流电压为主，工作电压一般在5V~30V之间。

5. 环境条件：接近开关的环境条件有一定的影响，如工作温度范围和防护等级等。

在特殊的工作环境下，需要选择相应防护等级的接近开关。

以上是接近开关的主要参数介绍，不同的应用场合需要选择相应的接近开关类型和参数。

- 1 -。

LJ12A3-4-J/DZ电感式接近开关LJ18A3-8-J/EZ接近开关用于工业自动化控制系统中以实现检测、控制并与输出环节全盘无触点化的新型开关元件。

当开关接近某一物体时，即发出控制信号。

产品详细介绍：LJ18A3-8-J/EZ接近开关用于工业自动化控制系统中以实现检测、控制并与输出环节全盘无触点化的新型开关元件。

当开关接近某一物体时，即发出控制信号。

接近开关用于工业自动化控制系统中以实现检测、控制并与输出环节全盘无触点化的新型开关元件。

当开关接近某一物体时，即发出控制信号。

技术参数：型号：LJ12A3-4-Z/BX，产品名称：电感式接近开关，接近传感器，外形：直径12毫米圆柱体，检测距离：4毫米（mm），检测物体：金属/铁，工作电压：直流6-36VDC以内，输出方式：NPN三线常开，输出电流：300毫安（mA)，外壳材料：金属/铜接近开关接线方法三根线的接线接法：粽色的是接电源的正极，兰色的是接电源的负极，黑色的是接负载（信号输出）。

具体请看产品上的接线图。

二根线的接线方法（DC或AC)：棕色线连接负载的负极，负载的正极线再连接电源的正极，兰色的直接连接电源的负极。

直流三线接近开关的三根线分别是：棕色线---电源正极蓝色线---电源负极黑色线---输出信号交流二线型开关：将负载和接近开关串联后接在交流电源端。

什么是NPN型又什么是PNP型？NPN型：负载接法：负载接在输出端和负极之间。

输出电平：当无感应时，输出高电平，感应时，输出低电平。

电流方向：负载电流注入开关（灌电流）PNP型：负载接法：负载接在电源正和输出之间。

输出电平：当无感应时，输出低电平，感应时，输出高电平。

电流方向：负载电流流出开关（拉电流）。
