临时水准点

施测说明

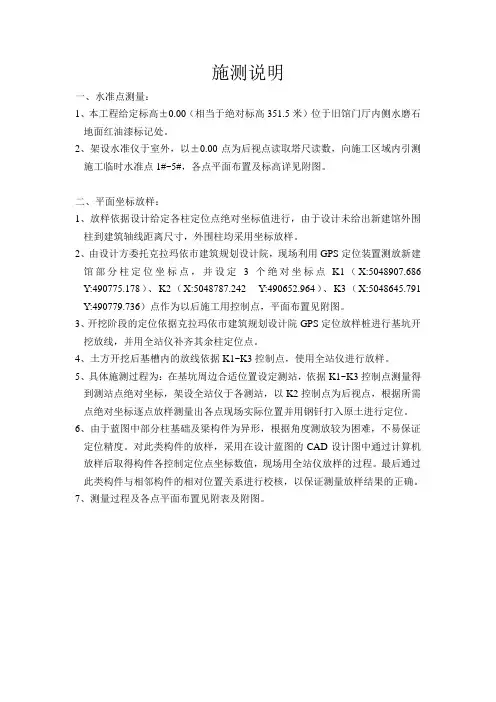

一、水准点测量：
1、本工程给定标高±0.00（相当于绝对标高351.5米）位于旧馆门厅内侧水磨石地面红油漆标记处。

2、架设水准仪于室外，以±0.00点为后视点读取塔尺读数，向施工区域内引测施工临时水准点1#~5#，各点平面布置及标高详见附图。

二、平面坐标放样：
1、放样依据设计给定各柱定位点绝对坐标值进行，由于设计未给出新建馆外围柱到建筑轴线距离尺寸，外围柱均采用坐标放样。

2、由设计方委托克拉玛依市建筑规划设计院，现场利用GPS定位装置测放新建馆部分柱定位坐标点，并设定3个绝对坐标点K1（X:5048907.686 Y:490775.178）、K2（X:5048787.242 Y:490652.964）、K3（X:5048645.791 Y:490779.736）点作为以后施工用控制点，平面布置见附图。

3、开挖阶段的定位依据克拉玛依市建筑规划设计院GPS定位放样桩进行基坑开挖放线，并用全站仪补齐其余柱定位点。

4、土方开挖后基槽内的放线依据K1~K3控制点，使用全站仪进行放样。

5、具体施测过程为：在基坑周边合适位置设定测站，依据K1~K3控制点测量得到测站点绝对坐标，架设全站仪于各测站，以K2控制点为后视点，根据所需点绝对坐标逐点放样测量出各点现场实际位置并用钢钎打入原土进行定位。

6、由于蓝图中部分柱基础及梁构件为异形，根据角度测放较为困难，不易保证定位精度。

对此类构件的放样，采用在设计蓝图的CAD设计图中通过计算机放样后取得构件各控制定位点坐标数值，现场用全站仪放样的过程。

最后通过此类构件与相邻构件的相对位置关系进行校核，以保证测量放样结果的正确。

7、测量过程及各点平面布置见附表及附图。

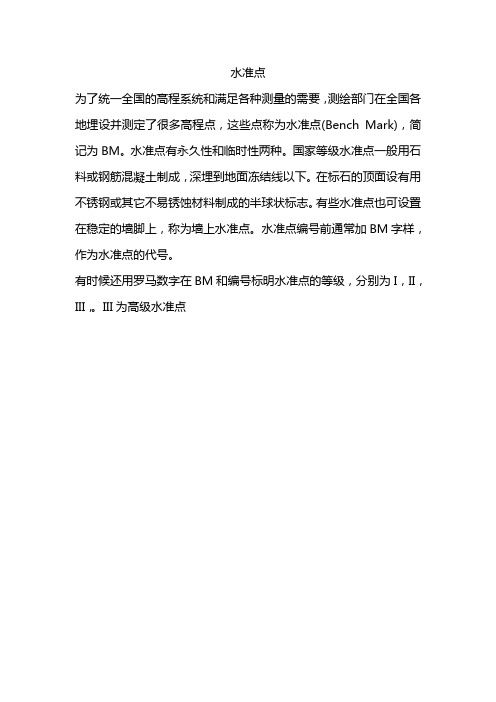

水准点
为了统一全国的高程系统和满足各种测量的需要，测绘部门在全国各地埋设并测定了很多高程点，这些点称为水准点(Bench Mark)，简记为BM。

水准点有永久性和临时性两种。

国家等级水准点一般用石料或钢筋混凝土制成，深埋到地面冻结线以下。

在标石的顶面设有用不锈钢或其它不易锈蚀材料制成的半球状标志。

有些水准点也可设置在稳定的墙脚上，称为墙上水准点。

水准点编号前通常加BM字样，作为水准点的代号。

有时候还用罗马数字在BM和编号标明水准点的等级，分别为I，II，III，。

III为高级水准点。

施工测量控制要点
1、检查测量仪器：对施工测量仪器的全站仪、经纬仪、水准仪、钢尺等必须做到及时送计量器检定部门检校是否合格，加强维修保养按规定定期检修。

2、校测水准点：一般建设单位至少要提供二个水准点，监理工程师要求承包商用往返测法测定其高差，若用I等水准仪所测高差平均值与已知高差值小于±0.4n(mm)时(n为站数)，可认定所给水准点正确，准予使用。

3、校测红线桩：由城市规划部门测定并批准的规划红线是建筑物定位的依据，在法律上起着建设用地四周边界的作用。

首先要核算设计总平图上各红线桩的座标x、y与其边长和左右尖角是否对应。

4、检查承包单位专业测量人员的岗位证书及审核施工方场地测量控制方案。

5、复核控制桩的校核成果、控制桩的保护措施以及平面控制网、高程控制网和临时水准点的测量成果。

施工测量成果报验申请表应符合A5-2表的格式。

建筑物沉降与变形观测建筑物的沉降观测需要布置水准点，以保证观测的精度和正确性。

为了相互校核水准点并防止其本身产生变化，水准点的数目应不少于3个，组成水准网。

水准点应定期进行高程检测。

在布设水准点时，需要考虑其与观测点的距离不应超过100m，且应布设在受振区域以外的安全地点，避免受到振动的影响。

同时，离开公路、铁路、地下管道和滑坡至少5m，避免埋设在低洼易积水处及松软土地带。

水准点的埋设深度至少要在冰冻线下0.5m，以防止受到冻胀的影响。

在一般情况下，可以利用工程施工时使用的水准点作为沉降观测的水准基点。

如果条件不好，可在建筑物附近另行埋设水准基点。

沉降观测水准点的形式与埋设要求一般与三、四等水准点相同，但也应根据现场的具体条件、沉降观测在时间上的要求等决定。

对于急剧沉降的建筑物和构筑物，若建造水准点已来不及，可以在已有房屋或结构物上设置标志作为水准点，但这些房屋或结构物的沉降必须证明已经达到终止。

在山区建设中，建筑物附近常有基岩，可在岩石上凿一洞，用水泥砂浆直接将金属标志嵌固于岩层之中，但岩石必须稳固。

当场地为砂土或其他不利情况下，应建造深埋水准点或专用水准点。

沉降观测水准点的高程应根据厂区永久水准基点引测，采用II等水准测量的方法测定。

往返测误差不得超过±1nmm（n为测站数），或±4L。

如果沉降观测水准点与永久水准基点的距离超过2000m，则不必引测绝对标高，而采取假设高程。

在观测点的布置方面，需要考虑建筑物的结构特点和沉降状况，布置在建筑物的重要部位，如柱子、墙角等处。

观测点的数量应充分考虑建筑物的大小和形状，以及沉降变形的特点。

观测点的布置应均匀、合理，以保证观测数据的可靠性。

2.观测点的不同型式及设置方法2.1 设备基础观测点设备基础观测点有多种不同的型式，其中包括弯钩式、燕尾式、U字式等。

弯钩式观测点是将长约100mm、直径20mm的铆钉一端弯成直角；燕尾式观测点是将长80~100mm、直径20mm的铆钉，在尾部中间劈开，做成夹角为30°左右的燕尾形；U字式观测点则是用直径20mm、长约220mm左右的钢筋弯成+U形，倒埋在混凝土之中。

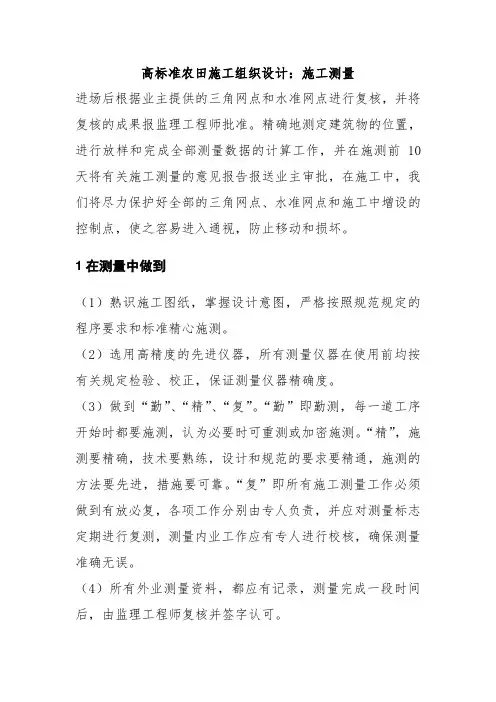

高标准农田施工组织设计：施工测量进场后根据业主提供的三角网点和水准网点进行复核，并将复核的成果报监理工程师批准。

精确地测定建筑物的位置，进行放样和完成全部测量数据的计算工作，并在施测前10天将有关施工测量的意见报告报送业主审批，在施工中，我们将尽力保护好全部的三角网点、水准网点和施工中增设的控制点，使之容易进入通视，防止移动和损坏。

1在测量中做到（1）熟识施工图纸，掌握设计意图，严格按照规范规定的程序要求和标准精心施测。

（2）选用高精度的先进仪器，所有测量仪器在使用前均按有关规定检验、校正，保证测量仪器精确度。

（3）做到“勤”、“精”、“复”。

“勤”即勤测，每一道工序开始时都要施测，认为必要时可重测或加密施测。

“精”，施测要精确，技术要熟练，设计和规范的要求要精通，施测的方法要先进，措施要可靠。

“复”即所有施工测量工作必须做到有放必复，各项工作分别由专人负责，并应对测量标志定期进行复测，测量内业工作应有专人进行校核，确保测量准确无误。

（4）所有外业测量资料，都应有记录，测量完成一段时间后，由监理工程师复核并签字认可。

测量人员组成：测量放样，是工程施工质量达到预期效果的重要环节，为此，成立专门测量放样小组，由具有理论与实际工作经验的测量工程师担任组长，并配备有实际经验的测量员组成，在整个施工过程中，进行测量放样和测设复测。

2施工测量控制（1）施工测量放线的任务就是把设计图纸上的布置尺寸放到地面上，即根据工程的图示坐标和标高用测量仪器确定在实地的平面位置和所处高程。

（2）测放临时水准点工程施工之前，应根据图纸指定水准系统的已知水准点，引导至施工范围内，设置临时水准点，当施工牵涉到的水准系统不是一个标准时，应同意换算为工程的施工水准系统，据此设立临时水准点。

临时水准点设置后，要逐一编号，其精度要求闭合差不得超过规范要求，并标在图纸上。

根据需要和设置的牢固程度应定期进行复测，临时水准点的设置要求是：1）应设置在坚硬的固定建筑物、构筑物上，或者设置在不受影响和外界干扰的稳定土层内；2）在村民居住区或生产区每200米设置一个水准点，旷野每400米设置一个水准点；3）两水准点之间能保持通视。

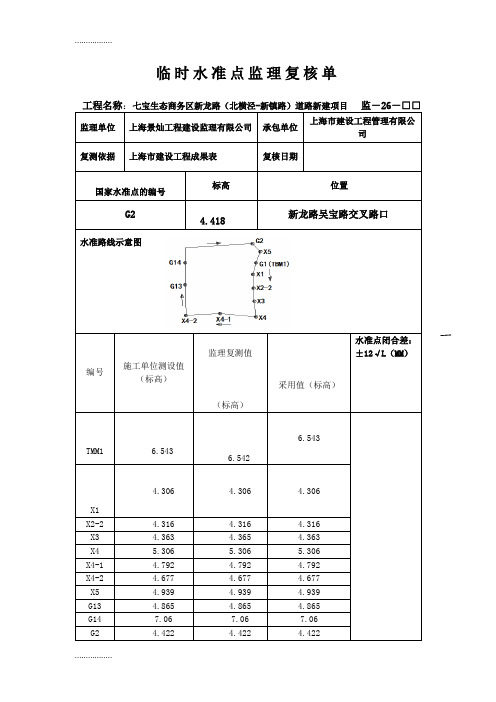

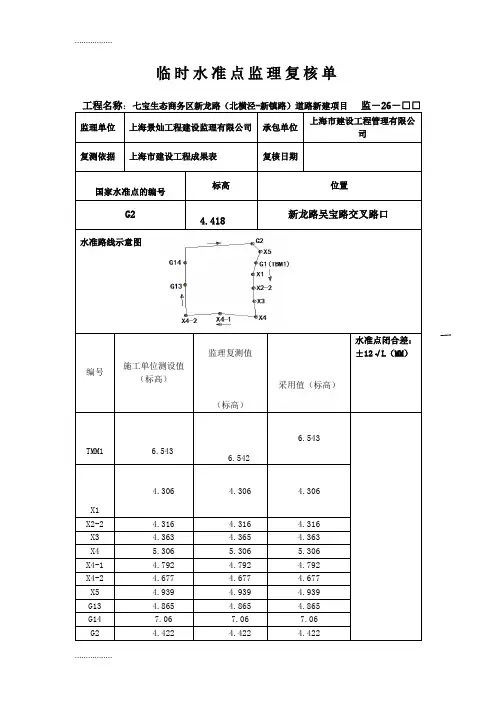

临时水准点监理复核单工程名称：七宝生态商务区新龙路（北横泾-新镇路）道路新建项目监－26－□□监理单位上海景灿工程建设监理有限公司承包单位上海市建设工程管理有限公司复测依据上海市建设工程成果表复核日期国家水准点的编号标高位置G24.418新龙路吴宝路交叉路口水准路线示意图编号施工单位测设值（标高）监理复测值（标高）采用值（标高）水准点闭合差：±12√L（MM）TMM1 6.5436.5426.543 X14.306 4.306 4.306X2-2 4.316 4.316 4.316 X3 4.363 4.365 4.363 X4 5.306 5.306 5.306 X4-1 4.792 4.792 4.792 X4-2 4.677 4.677 4.677 X5 4.939 4.939 4.939 G13 4.865 4.865 4.865 G14 7.06 7.06 7.06 G2 4.422 4.422 4.422G1 6.35 6.35 6.35复核意见：项目监理机构总／专业监理工程师日期工程导线点监理复测记录单工程名称：七宝生态商务区新龙路（北横泾-新镇路）道路新建项目监－25－□□监理单位上海景灿工程建设监理有限公司承包单位上海市建设工程管理有限公司复核内容导线点复测复核日期复测依据上海市建设工程成果表；新龙路项目部导线加密成果示意图监理复测值控制点编号测放坐标X(m)测放坐标Y(m)复核坐标X(m)复核坐标Y(m)坐标差△X(m)坐标差△Y(m)备注G3 -7774.800 -11632.217 -7774.802 -11632.216 -0.002 +0.001 G2 -8306.665 -11616.626 -8306.665 -11616.622 0.000 +0.004 X5 -8186.207 -11437.694 -8186.202 -11437.694 +0.005 0.000 X1 -8114.738 -11246.143 -8114.735 -11246.140 +0.003 +0.003 X2 -8075.999 -11182.708 -8075.997 -11182.707 +0.002 +0.001 X4 -7931.053 -10939.330 -7931.051 -10939.334 +0.002 -0.004 X4-1 -8180.962 -10940.162 -8180.964 -10940.165 -0.002 -0.003 X4-2 -8450.308 -10910.041 -8450.305 -10910.042 +0.003 -0.001 G13 -8470.966 -11021.117 -8470.965 -11021.115 +0.001 +0.002项目监理机构总／专业监理工程师日期。

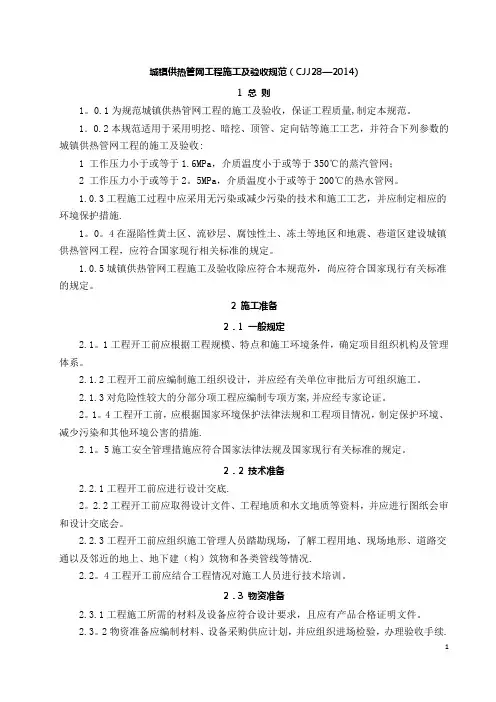

城镇供热管网工程施工及验收规范（CJJ28—2014)1 总则1。
