路堑土石方开挖应根据施工方案采取“先防护后施工”的原则，边坡土石方从高处开始开挖，防护排架搭设也应从高处挡墙或平台顶设置，随着路基开挖的降低，将排架逐步撤到路基旁水沟沟底靠既有线外侧。
防护排架在路基边坡挡墙顶或平台上搭设应采用双排钢管架，排架竖直搭设，钢管排架立杆间距不大于2m，排间距不小于1m，搭设高度2.5m，排架立管锚入地下根据边坡开挖高度、坡率、岩层情况确定，且不小于0.5m，排架内侧密布竹跳板（竖向排列）。
防护排架在路基旁水沟沟底时考虑高速列车运行安全距离，采用单排钢管架，排架竖直搭设，立杆间距不大于2m，搭设高度2.5m，排架立管锚入沟底深度不小于0.5m。
边坡防护排架搭设方案
边坡防护排架搭设方案一、项目背景及目标这个项目位于一个山区的施工现场，由于地形复杂，坡度较大，为了确保施工安全，我们需要搭建一个防护排架。
目标就是保证施工过程中，人员和设备的安全，防止边坡滑坡，确保工程顺利进行。
二、施工方案设计1.进行现场勘查，了解边坡的实际情况，包括坡度、土质、植被等。
这些信息对于我们制定方案至关重要。
2.根据勘查结果，选择合适的防护排架类型。
这里我们选用的是悬挑式防护排架，因为它具有施工方便、稳定性好等优点。
3.设计排架结构。
包括排架的高度、宽度、立杆间距、横杆间距等。
这些参数需要根据现场实际情况来确定。
4.排架材料选择。
我们选用的是高强度钢材，确保排架的稳定性。
同时，为了防止腐蚀，我们采用热镀锌处理。
5.施工方法。
在施工现场设置测量点，确保排架位置的准确性。
然后，按照设计图纸，依次安装立杆、横杆、斜撑等。
在施工过程中，要注意检查每个部件的连接是否牢固。
三、施工流程及注意事项1.施工准备。
包括人员培训、材料准备、设备调试等。
确保施工过程中，每个环节都能顺利进行。
2.施工流程。
（1）测量定位：根据设计图纸，在施工现场设置测量点，确保排架位置的准确性。
（2）基础施工：在测量点处，挖设基础坑，浇筑混凝土基础。
（3）安装立杆：在基础坑上，按照设计图纸，安装立杆。
（4）安装横杆：在立杆上，按照设计图纸，安装横杆。
（5）安装斜撑：在立杆和横杆之间，安装斜撑，增强排架的稳定性。
（6）安装防护网：在排架表面，安装防护网，防止施工过程中，人员和物品掉落。
（7）检查验收：在施工完成后，对排架进行检查验收，确保每个部件都符合设计要求。
3.注意事项。
（1）施工过程中，要严格遵守安全操作规程，确保施工安全。
（2）施工材料要符合国家相关标准，确保施工质量。
（3）施工过程中，要定期对排架进行检查，发现问题及时处理。
四、施工难点及解决措施1.难点：由于施工现场地形复杂，施工过程中，排架的安装难度较大。
解决措施：在施工前，对施工现场进行详细勘查，制定合理的施工方案。
边坡支护脚手架搭设的详细技术方案
边坡支护脚手架搭设的详细技术方案1. 引言边坡支护脚手架的搭设是为了保护边坡的稳定性和施工人员的安全。
本文档旨在提供边坡支护脚手架的详细技术方案，确保搭设过程简单、安全，并避免任何法律纠纷。
2. 技术方案边坡支护脚手架的搭设可以采用以下步骤和策略：2.1 前期准备在搭设边坡支护脚手架之前，需要进行以下前期准备工作：- 确定边坡的具体要求和支护方式，例如使用护坡网或者钢筋混凝土墙等。
- 评估边坡的稳定性和土质情况，以确定所需的支撑和防护措施。
- 检查场地环境，确保没有任何地质或环境隐患，例如土壤松动或水源问题。
2.2 设计和选择脚手架材料根据边坡的要求和支护方式，设计和选择适当的脚手架材料，包括支撑柱、横梁、连接件等。
确保选择的材料具备足够的强度和稳定性，能够承受边坡的压力和负荷。
2.3 搭设脚手架根据设计和选择的脚手架材料，按照以下步骤进行搭设：1. 清理边坡表面，确保无杂物和障碍物。
2. 安装支撑柱，将其固定在边坡上并按照设计要求设置间距。
3. 安装横梁，将其与支撑柱连接并确保牢固稳定。
4. 检查脚手架的水平性和垂直性，调整支撑柱和横梁的位置。
5. 安装其他必要的连接件和附件，例如防护网和护栏等。
2.4 检查和维护完成脚手架搭设后，进行必要的检查和维护工作，以确保脚手架的稳定性和安全性：- 定期检查脚手架的连接件和支撑柱是否有松动或损坏情况。
- 检查脚手架的防护措施是否完备，例如防护网是否齐全并无破损。
- 随时清理边坡上的杂物和积水，确保脚手架周围环境清洁。
3. 结论本文档提供了边坡支护脚手架搭设的详细技术方案，包括前期准备、脚手架材料选择、搭设步骤和检查维护等内容。
通过遵循这些方案，能够简单、安全地搭设边坡支护脚手架，并确保施工人员的安全和边坡的稳定性。
边坡排架搭设方案
边坡排架搭设方案1大渡河双江口水电站场内交通工程【河口料场路】施工工程边坡排架搭设施工方案中国水利水电第一工程局有限公司大渡河双江口水电站工程项目经理部大渡河双江口水电站场内交通工程【河口料场路】施工工程边坡排架搭设施工方案批准：审查：编写：中国水利水电第一工程局有限公司大渡河双江口水电站工程项目经理部二O一五年十二月目录一、工程概况 ..................................................... 错误!未定义书签。
二、排架施工依据及排架搭设要求 ................... 错误!未定义书签。
2.1、排架施工中所涉及的依据及规范 ............. 错误!未定义书签。
2.2、排架搭设 .................................................... 错误!未定义书签。
三、排架搭设设计............................................. 错误!未定义书签。
3.1排架搭设边界条件........................................ 错误!未定义书签。
3.2排架工作条件特点........................................ 错误!未定义书签。
3.3钢材设计强度取值说明................................ 错误!未定义书签。
3.4 荷载计算 ....................................................... 错误!未定义书签。
四、排架搭设施工措施 ...................................... 错误!未定义书签。
4.1施工措施 ....................................................... 错误!未定义书签。
边坡支护脚手架搭设专项技术方案

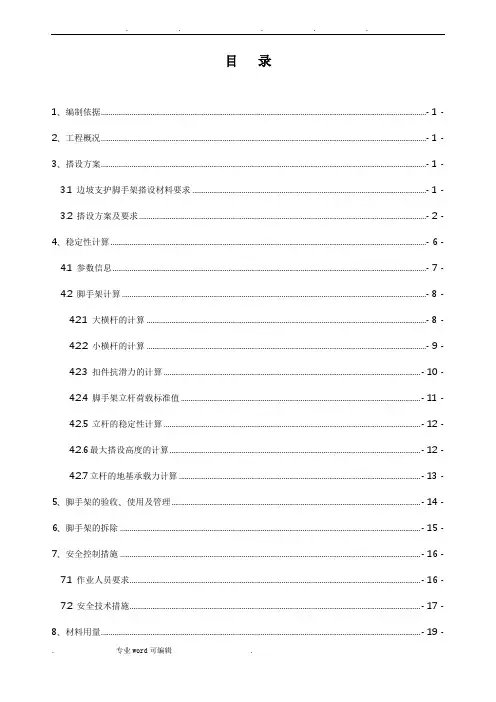

目录1、编制依据...........................................................................................................................................................................- 1 -2、工程概况...........................................................................................................................................................................- 1 -3、搭设方案...........................................................................................................................................................................- 1 - 3.1 边坡支护脚手架搭设材料要求...........................................................................................................................- 1 -3.2 搭设方案及要求.......................................................................................................................................................- 2 -4、稳定性计算......................................................................................................................................................................- 6 - 4.1 参数信息.....................................................................................................................................................................- 7 - 4.2 脚手架计算................................................................................................................................................................- 8 -4.2.1 大横杆的计算...................................................................................................................................................- 8 -4.2.2 小横杆的计算...................................................................................................................................................- 9 -4.2.3 扣件抗滑力的计算....................................................................................................................................... - 10 -4.2.4 脚手架立杆荷载标准值.............................................................................................................................. - 11 -4.2.5 立杆的稳定性计算....................................................................................................................................... - 12 -4.2.6最大搭设高度的计算.................................................................................................................................... - 12 -4.2.7立杆的地基承载力计算............................................................................................................................... - 13 -5、脚手架的验收、使用及管理................................................................................................................................... - 14 -6、脚手架的拆除.............................................................................................................................................................. - 15 -7、安全控制措施.............................................................................................................................................................. - 16 - 7.1 作业人员要求......................................................................................................................................................... - 16 -7.2 安全技术措施......................................................................................................................................................... - 17 -8、材料用量........................................................................................................................................................................ - 19 -附件一：深云车辆段边坡脚手架搭设专项技术方案1 编制依据1.1 《建筑施工脚手架实用手册》1.2 《建筑施工安全检查标准》1.3 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）1.4 《建筑施工高处作业安全技术规范》(JGJ80-91)1.5 深云车辆段边坡设计资料及图纸、相关要求1.6 深云车辆段边坡实地踏勘资料2 工程概况深云车辆段场地北侧及东侧存在最高达130m的既有石质高边坡，边坡上缓下陡，上部综合坡度40°左右，下部综合坡度60°左右，整体综合坡度约50°，既有边坡分级设置，每级高度约10m，分级平台最宽处约6m，最窄处不到2m。
边坡支护脚手架搭设：技术方案专项
边坡支护脚手架搭设：技术方案专项1. 项目背景随着我国基础设施建设的快速发展，大量的土建工程在边坡区域进行。
边坡支护脚手架作为施工过程中重要的一环，其搭设质量与安全性直接关系到施工人员的人身安全和工程进度。
为了规范边坡支护脚手架的搭设，确保施工安全，提高施工效率，制定本技术方案。
2. 编制依据- 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）- 《建筑施工边坡支护技术规范》（GB50007-2011）- 相关法律法规及施工现场实际情况3. 搭设要求3.1 材料要求- 钢管：应选用符合国家标准的扣件式钢管，直径为48.3mm，壁厚不小于3.6mm。
- 扣件：应选用符合国家标准的扣件，具有防滑、抗剪、抗锈等功能。
- 脚手板：应选用木质或竹质脚手板，厚度不小于50mm，宽度不小于200mm。
- 防护网：应选用符合国家标准的密目式安全防护网，具有防坠落、防穿透等功能。
3.2 搭设参数- 立杆间距：不大于1.5m- 横杆间距：不大于1.2m- 纵杆间距：不大于1.5m- 脚手架高度：根据边坡高度及施工需求确定，但不应超过15m3.3 搭设步骤1. 场地平整：清除搭设脚手架区域的障碍物，保证地面坚实、平整。
2. 基础处理：在地面上铺设厚度不小于200mm的混凝土垫层，或使用垫木确保脚手架稳定。
3. 搭设立杆：按照立杆间距布设立杆，用扣件与地面连接牢固。
4. 搭设横杆：在立杆上搭设横杆，用扣件与立杆连接。
5. 搭设纵杆：在横杆上搭设纵杆，用扣件与横杆连接。
6. 搭设脚手板：在纵杆上搭设脚手板，确保脚手板平稳、牢固。
7. 搭设防护网：在脚手架外侧搭设防护网，用扣件与脚手架连接。
4. 安全防护措施1. 设置足够的防护栏杆和踢脚板，防护栏杆高度不小于 1.2m，踢脚板高度不小于200mm。
2. 定期对脚手架进行检查、维护，发现问题及时整改。
3. 施工过程中，禁止超载使用脚手架，严禁在脚手架上进行焊接、切割等动火作业。
边坡支护脚手架搭设专项技术方案

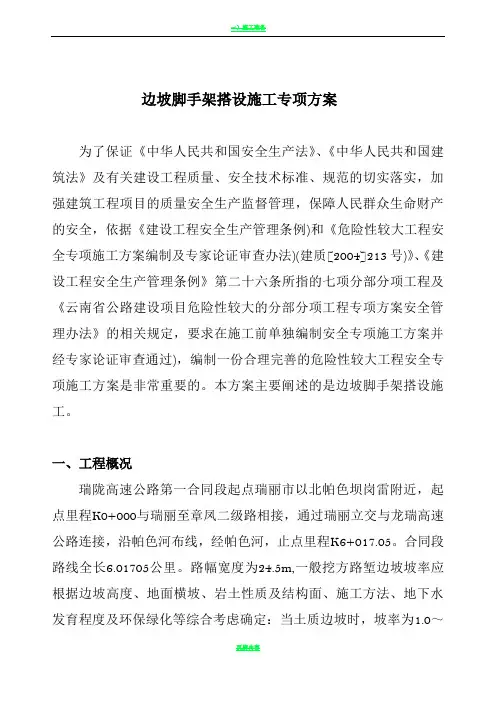

边坡脚手架搭设施工专项方案为了保证《中华人民共和国安全生产法》、《中华人民共和国建筑法》及有关建设工程质量、安全技术标准、规范的切实落实，加强建筑工程项目的质量安全生产监督管理，保障人民群众生命财产的安全，依据《建设工程安全生产管理条例)和《危险性较大工程安全专项施工方案编制及专家论证审查办法)(建质[2004]213号)》、《建设工程安全生产管理条例》第二十六条所指的七项分部分项工程及《云南省公路建设项目危险性较大的分部分项工程专项方案安全管理办法》的相关规定，要求在施工前单独编制安全专项施工方案并经专家论证审查通过)，编制一份合理完善的危险性较大工程安全专项施工方案是非常重要的。
本方案主要阐述的是边坡脚手架搭设施工。
一、工程概况瑞陇高速公路第一合同段起点瑞丽市以北帕色坝岗雷附近，起点里程K0+000与瑞丽至章凤二级路相接，通过瑞丽立交与龙瑞高速公路连接，沿帕色河布线，经帕色河，止点里程K6+017.05。
合同段路线全长6.01705公里。
路幅宽度为24.5m,一般挖方路堑边坡坡率应根据边坡高度、地面横坡、岩土性质及结构面、施工方法、地下水发育程度及环保绿化等综合考虑确定：当土质边坡时，坡率为1.0～1.5；当强风化岩质边坡时，坡率为0.75～1；当弱风化岩质边坡时，坡率为0.25～0.75：当未风化、微风化岩质边坡时，坡率为0.1～0.5。
当边坡高度大于8米时，按8米一级逐级变缓坡率并设置2米宽挖方边坡平台，挖方边坡平台向外倾斜4％。
K4+031.5～K4+166左侧、K4+166～K4+320右侧、K4+320～K4+450右侧、K4+890～K5+270左侧、K5+100～K5+325右侧为高边坡施工范围，坡比均为１：0.75。
K4+031.5～K4+166左侧边坡设为锚杆锚索框格梁，锚杆规格为φ32，9m，部分为现浇拱形护坡，锚杆规格为φ22，4.5m；K4+166～K4+320右侧边坡第一级设为锚杆框格梁，锚杆规格为φ32，6m，4.5m，第二级设为锚杆框格梁，锚杆规格为φ32，6m，4.5m；K4+320～K4+450右侧边坡第一级设锚索锚杆框格梁，大框格设为锚索，小框格设为锚杆，锚索规格为4束，14米长，锚杆规格为φ32,9m长，第二级设为锚索锚杆框格梁，大框格设为锚索，小框格设为锚杆；锚索规格为4束，16米长，锚杆规格为φ32,9m长；K4+890～K5+270左侧边坡共四级，第一至第三级为锚索锚杆框格梁，锚杆规格为φ32,9m长，锚索规格为4束14m 长，第四级为现浇拱形护坡；K5+100～K5+325右侧边坡第一至第三级为锚索锚杆框格梁，锚杆规格为φ32,6m长，锚索规格为4束,16m 长，框架内进行植草防护；边坡分级开挖，每级开挖高度10m，分级平台一般宽2m。
边坡支护脚手架搭设中的专项技术方案

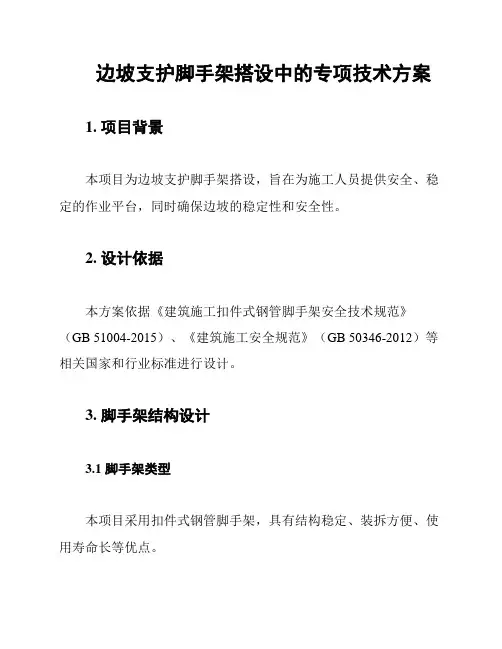

边坡支护脚手架搭设中的专项技术方案1. 项目背景本项目为边坡支护脚手架搭设，旨在为施工人员提供安全、稳定的作业平台，同时确保边坡的稳定性和安全性。
2. 设计依据本方案依据《建筑施工扣件式钢管脚手架安全技术规范》（GB 51004-2015）、《建筑施工安全规范》（GB 50346-2012）等相关国家和行业标准进行设计。
3. 脚手架结构设计3.1 脚手架类型本项目采用扣件式钢管脚手架，具有结构稳定、装拆方便、使用寿命长等优点。
3.2 主要参数- 立杆：直径48.3mm，壁厚3.6mm；- 横杆：直径48.3mm，壁厚3.6mm；- 斜杆：直径48.3mm，壁厚3.6mm；- 扣件：高强度铸铁制造，具有防滑、抗脱功能。
3.3 结构布局脚手架结构布局分为主架、支撑系统、防护系统三个部分。
1. 主架：立杆、横杆、斜杆等构成，负责承受施工过程中的载荷；2. 支撑系统：包括水平支撑、垂直支撑、剪刀撑等，用于增强脚手架的整体稳定性；3. 防护系统：包括防护网、踢脚板等，防止施工过程中物料掉落，保障施工安全。
4. 边坡支护设计4.1 支护方式本项目采用锚喷支护，通过锚杆、喷射混凝土等方式，提高边坡的稳定性和抗滑性。
4.2 支护参数- 锚杆：直径16mm，长度3m，间距1m；- 喷射混凝土：强度等级C20，厚度80mm；- 钢筋网：直径6mm，间距1m。
5. 脚手架搭设施工工艺5.1 场地处理平整、夯实场地，清除障碍物，确保地基承载力满足要求。
5.2 基础施工铺设垫板，安装立杆，设置基础排水设施。
5.3 主架搭设按照设计图纸和规范要求，依次安装横杆、斜杆，形成稳定的主架结构。
5.4 支撑系统施工安装水平支撑、垂直支撑、剪刀撑等，确保脚手架整体稳定。
5.5 防护系统施工安装防护网、踢脚板等，完善防护设施。
6. 施工安全措施6.1 人员培训对施工人员进行安全教育培训，提高安全意识。
6.2 现场管理设立专职安全员，进行现场安全管理。
边坡防护工程施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX地区边坡防护工程2. 工程地点：XX省XX市XX县3. 工程规模：本工程涉及边坡防护面积共计XX平方米，包括XX处边坡。
4. 工程目的：通过实施边坡防护工程，防止边坡失稳、滑坡等地质灾害的发生，保障周边人民群众的生命财产安全，美化环境，促进当地经济发展。
二、施工组织设计1. 施工单位：XX Construction Co., Ltd.2. 施工项目负责人：XX3. 施工队伍：由具有丰富经验的边坡防护专业队伍组成，包括工程师、技术员、施工员、质检员等。
三、施工准备1. 技术准备- 对边坡进行详细勘察，了解边坡地质、水文、气候等基本情况。
- 根据勘察结果，编制详细的施工方案，包括施工工艺、材料、设备、进度等。
- 对施工人员进行技术培训，确保施工质量。
2. 材料准备- 采购符合国家标准的边坡防护材料，如：锚杆、锚索、钢筋网、土工布、土工格栅等。
- 对材料进行检验，确保材料质量符合要求。
3. 设备准备- 准备施工所需的机械设备，如：钻孔机、锚杆钻机、切割机、装载机、运输车等。
- 对机械设备进行检修和维护，确保设备正常运行。
4. 施工场地准备- 清理施工现场，确保施工场地平整、干净。
- 设置施工围挡，确保施工安全。
四、施工工艺及方法1. 施工工艺流程- 施工准备→ 勘察设计→ 钻孔→ 锚杆（锚索）安装→ 钢筋网铺设→ 土工布（土工格栅）铺设→ 表面处理→ 工程验收2. 施工方法- 勘察设计：根据勘察结果，确定边坡防护方案，包括锚杆（锚索）长度、直径、间距等参数。
- 钻孔：采用钻机进行钻孔，钻孔深度、直径、角度等参数应符合设计要求。
- 锚杆（锚索）安装：将锚杆（锚索）插入钻孔，并进行锚固。
- 钢筋网铺设：将钢筋网固定在锚杆（锚索）上，确保钢筋网与锚杆（锚索）连接牢固。
- 土工布（土工格栅）铺设：将土工布（土工格栅）铺设在钢筋网上，确保其与钢筋网连接牢固。
- 表面处理：对边坡表面进行处理，防止雨水冲刷，提高边坡稳定性。
边坡支护脚手架搭设中的专项技术方案

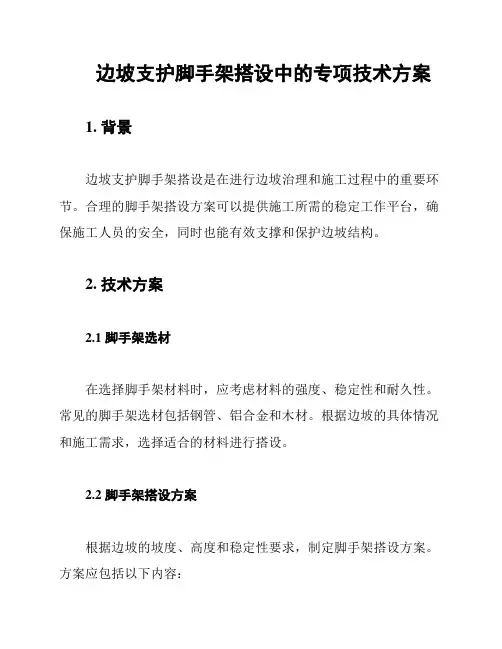

边坡支护脚手架搭设中的专项技术方案1. 背景边坡支护脚手架搭设是在进行边坡治理和施工过程中的重要环节。
合理的脚手架搭设方案可以提供施工所需的稳定工作平台，确保施工人员的安全，同时也能有效支撑和保护边坡结构。
2. 技术方案2.1 脚手架选材在选择脚手架材料时，应考虑材料的强度、稳定性和耐久性。
常见的脚手架选材包括钢管、铝合金和木材。
根据边坡的具体情况和施工需求，选择适合的材料进行搭设。
2.2 脚手架搭设方案根据边坡的坡度、高度和稳定性要求，制定脚手架搭设方案。
方案应包括以下内容：- 脚手架的高度和宽度设计，确保能满足施工人员的工作需求；- 脚手架的支撑方式和布置，以保证其稳定性；- 脚手架的搭设步骤和施工顺序，确保施工安全和效率；- 脚手架与边坡结构的连接方式，确保脚手架与边坡结构的稳固连接。
2.3 安全措施在脚手架搭设过程中，必须采取一系列安全措施，以保障施工人员的安全。
这些措施包括：- 安全防护网的设置，避免人员和物品从脚手架上坠落；- 安全通道的设置，确保施工人员能够安全进出脚手架；- 脚手架的定期检查和维护，确保其稳定性和安全性；- 施工人员的安全培训和防护用具的使用，提高施工人员的安全意识。
3. 实施计划根据以上技术方案，制定脚手架搭设的实施计划。
计划应包括以下内容：- 脚手架搭设的时间计划，确保施工进度；- 脚手架搭设的人员配备和工作任务分工，确保施工效率；- 脚手架搭设过程中的质量控制和安全监管措施，确保施工质量和安全。
4. 总结边坡支护脚手架搭设是边坡治理和施工过程中的重要环节。
通过制定专项技术方案和实施计划，可以确保脚手架的稳定性和施工人员的安全。
在实施过程中应注意落实安全措施，并定期检查和维护脚手架，以确保施工的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阆中市马哮溪大酒店项目边坡治理工程排架搭设专项方案批准：审核：编写：编制单位：四川高广建筑工程有限公司编制日期： 2017年5月3日目录1.概述 (3)2.编制依据 (3)3.排架设计施工程序 (3)4.排架结构设计 (3)排架设计基本参数 (4)排架设计荷载 (4)排架搭建施工方案 (4)5.排架搭设技术要求 (5)基本要求 (5)搭设作业程序 (6)坡面清理 (6)搭设 (6)6.质量要求 (7)排架的搭设与使用 (7)排架的拆除 (7)7.安全保证措施 (8)8.钢管脚手架搭设注意事项 (9)9.附件 (10)《排架设计计算书》《排架搭设布置图》阆中市马哮溪大酒店项目边坡治理工程排架搭设专项方案1、概述四川圣源置业有限公司拟建的阆中市马哮溪大酒店项目边坡治理工程，位于四川省阆中市嘉陵江二桥南侧,七里大道东侧,交通位置方便,地理位置优越。
场地为沟谷斜坡地形,原始地貌为浅丘区平坝区,北、西、南三面环山，场地相对高差达左右，红线范围已经场坪，场地北侧和西侧均为原始陡坡。
该边坡为挖方边坡，长度为约460m。
该边坡分为AB、BC、CD、DE、EF、FG、GH，HI，9段边坡，以上边坡基本为岩质边坡,坡顶覆土较薄,下伏基岩为泥岩、砂岩为主。
根据设计图纸所示的支护类型，该工程主要包括：1、钢筋锚杆+网喷砼护面：（AD、EH、HI段边坡）Φ25mm锚杆，M30水泥砂浆，布置Φ8钢筋网片@20×20cm，喷C25混凝土厚15cm。
2、重力式挡土墙（DE段边坡）:C25片石混凝土浇筑。
2、编制依据（1）《阆中市马哮溪大酒店项目边坡治理工程施工设计图》；（2）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－2011）；（3）《建筑地基基础设计规范》（GB 50007－2002）；（4）《建筑结构荷载规范》（GB 50009－2001）；（5）《钢结构设计规范》（GB 50017－2003）；3、排架设计施工程序场地平整、夯实→材料配备→定位设置底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→剪刀撑→连墙杆→脚手挡板→扎防护栏杆→扎安全网。
4、排架结构设计排架搭设参数：施工排架采用钢管扣件式综合承重排架体系，立杆横距（单个架宽）b=，立杆纵距L=，大横杆步距h=；连墙杆布置按照1步2跨（1h×2L）；地面设横向、纵向扫地杆，贴坡面亦设扫地杆，扫地杆均离地面（坡面）20cm；并布置必要的斜撑、横向支撑与剪刀撑进行加固。
施工排架按间距×设置锚杆、插筋（插筋垂直坡面搭设），并通过拉条焊接与排架连接作为排架连墙加固杆件。
、排架设计基本参数（1）排架结构排架搭设均采用Φ48×钢架管搭设，搭建结构为双排脚手架，排架横向间距，纵向间距，步距，排架内侧立杆距岩面距离，其横向搭建宽度不能小于，纵向搭建宽度不小于30m，最大搭建高度初步拟定20m。
（2）连墙件插筋布置双排脚手架立杆设置锁脚锚杆，锁脚锚杆采用垂直插筋，插筋采用Φ25mm 螺纹钢筋，长度L＝、入岩深度、外露，灌注M30水泥砂浆进行锚固（待浆液凝时间超过3天才能开始搭设排架），以确保排架立杆基础的受力稳定。
排架连墙件采用刚性连接，间排距按照2步2跨进行布置。
连墙件连接方式：采用焊接的方式连接。
（3）剪刀撑设置剪刀撑沿纵向连续布置，具体布置详见附图。
、排架设计荷载支护工程施工期间的荷载主要为施工钻机、木脚手板和施工人员等，支护施工作业按照纵向30m排架范围铺设4层木脚手板，同时作业2层，每层布置4台钻机，最多布置8台钻机进行考虑（连续5跨内布置2台钻机作业）。
、排架搭建施工方案（1）搭设作业程序脚手架基础放样（铺放木垫板或垫石）→脚手架搭设→设置连墙杆→设置剪刀撑、卸荷支撑→铺装作业层跳板→爬梯搭设→设置脚手架安全防护设施（安全护栏、安全网）。
（2）排架搭建单元划分排架单元划分初步拟定按照30m（宽）×15m（高）为一个单元进行搭建。
双排脚手架标准单元（30m×15m）材料用量表5、排架搭设技术要求、基本要求排架搭设均采用Φ48×钢管搭设，钢管联接扣件主要采用“一字”、“十字”、“旋转”和“直角”四种扣件，剪刀撑则根据排架构造要求搭设。
连墙杆（即岩石边坡插筋）采用Φ25螺纹钢筋，插筋长度根据不同的岩石级别进行调整，插筋外露长度为40cm。
立杆：立杆必须间距均匀，避免造成立杆受力不一致；立杆接长必须采用对接接长,不准采用搭接连接，由于架管接头处受力比较薄弱,为了避免相邻立杆的接头在同一步距内,施工时接头应交错布置。
横杆：限制立杆的侧向变形，步距小立杆的稳定性越好，脚手架的承载能力越高。
剪刀撑：剪刀撑与地面的夹角为45°，每道剪刀撑最大跨越7根立杆，剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上。
连墙件插筋：为防止排架产生滑移或侧倾，同时承担部分轴向力，插筋布置形式、入岩深度详见附图。
插筋外露的Φ25mm螺纹钢筋，采用人工注水泥砂浆进行锚固。
扫地杆：沿排架纵向连续搭设，纵向扫地杆采用直角扣件固定在距底座10～30cm处的立杆上。
钢管：内外表面锈蚀的深度之和不大于，表面应平直光滑,不应有裂纹、分层、压痕、划道和硬弯；立柱钢管的弯曲3~4m长时，不大于12mm，4~时不大于20mm；各种杆件在其端部长度内弯曲偏差不大于5mm，钢管端面切斜的偏差需在范围之内,钢管表面需刷防锈漆防锈。
扣件：铸铁不得有裂纹、气孔、不宜有疏松、砂眼或其他影响使用性能的铸造缺陷，并应将外观质量的粘砂，浇冒口残余，披缝，毛刺，氧化皮等清理干净。
扣件与钢管的结合面必须严格整形，应保证与钢管扣紧时接触良好。
当扣件夹紧钢管时，开口处的最小距离应不小于5mm。
扣件活动部位应能灵活转动,旋转扣件的两旋转面间隙小于1mm；扣件表面应进行防锈处理。
扣件螺栓不得滑丝。
木脚手板：宽400mm，厚度50mm，不得有开裂和腐朽。
、搭设作业程序：坡面清理→脚手架基础放样（铺放木垫板或垫石）→脚手架搭设→设置连墙杆→设置剪刀撑、抛撑、卸荷支撑→铺装作业层跳板→马道搭设→设置脚手架安全防护设施（安全护栏、安全网）→整体验收。
、坡面清理由于坡面岩石情况较为破碎，在进行承重排架搭设之前，首先视坡面岩石情况进行排险，将破碎岩石予以清除，以防止出现岩石塌方脱落危及施工安全的现象。
、搭设①放置纵向扫地杆后，自端部起依次向两边竖立（第1根）立杆，底端与纵向扫地杆扣接固定后、装设横向扫地杆并与立杆固定（固定立杆底端前，应吊线确保立杆垂直）。
②每边竖起3-4根立杆后，随即装设第一步纵向平杆（与立杆扣接固定）和横向平杆（小横杆，靠近立杆并与纵向水平杆扣接固定）、校正立杆垂直和平杆水平使其符合要求一。
③按40N*m力距拧紧扣件螺栓，形成构架的起始段。
④按上述要求依次向前延伸搭设，直至第一步架立圈完成。
交圈后，再全面检查一遍构架质量和地基情况，严格确保设计要求和构架质量。
⑤设置连墙杆，并随搭设进程及时装设连墙件和剪刀撑。
⑥搭设人行爬梯，爬梯采用“之字形”搭设。
⑦装设作业层间横杆、铺设脚手板和装设作业层栏杆、档脚板。
并采用塑料网对脚手架进行封闭围护措施。
6、质量要求、排架的搭设与使用1) 严格按照设计尺寸搭设，立杆和水平杆的接头尽量错开在不同的高程中设置。
2) 排架搭设前由施工技术员按搭设方案的要求，拟定书面操作要求，向班组进行安全技术交底，班组必须严格按操作要求和安全技术交底施工。
搭设过程中由施工技术员与安全员共同实行现场监控，每次作业层锚索造孔开孔之前必须经过检查验收，方可开始作业施加施工荷载。
架子未经检查、验收、除架子工外，严禁其他人员攀登。
3) 验收合格的架子任何人不得擅自拆改，不得任意解掉架子与柱连接的拉杆和扣件，需局部拆改时，要经架子计算负责人同意，由架子工操作。
4) 架子上不准堆放成批材料，不得超载，不得将模板，混凝土材料等集中堆放在脚手架上，严禁任意悬挂起重设备，零星材料可适当堆放。
雨后要检查架子的下沉情况，发现地基沉降或立杆悬空要马上用木板将立杆楔紧。
5) 作业所用材料要堆放平稳,高处作业地面环境要整洁，不能杂乱无章，乱摆乱放，所用工具要全部清点回收，防止遗留在作业现场掉落伤人。
6) 排架的材料使用，构造形式，尺寸要求，组架形式及与结构物连接点均必须符合施工图要求，钢管的尺寸，表面质量和外形应分别符合《建筑施工扣件式钢管排架安全技术规范》(JGJ130-2001；J84-2001)的规定。
、排架的拆除1) 拆除前，班组要学习安全技术操作规程,班组必须对拆架人员进行安全交底，交底要有记录，交底内容要有针对性，拆架子的注意事项必须讲清楚。
2) 架子拆除程序由上而下剪刀撑，拉杆不准一次性全部拆除，要求杆拆到哪一层，剪刀撑，拉杆拆到哪一层。
3) 拆杆和放杆时必须由2～3 人协同操作,拆大横杆时,应由站在中间的人将杆顺下传递，下方人员接到杆拿稳拿牢后，上方人员才准松手,严禁往下乱扔脚手料具。
4) 拆架人员必须系安全带，拆除过程中，应指派一个责任心强,技术水平高的工人担任指挥，负责拆除工作的全部安全作业。
5) 拆架时有管线阻碍不得任意割移，同时要注意扣件崩扣，避免踩在滑动的杆件上操作，拆架时螺丝扣必须从钢管上拆除，不准螺丝扣在被拆下的钢管上。
6) 拆架人员应配备工具套，手上拿钢管时，不准同时拿板手，工具用后必须放在工具套内。
7) 拆架休息时不准坐在架子上或不安全的地方，严禁在拆架时嘻戏打闹。
拆架人员要穿戴好个人劳保用品，不准穿胶底易滑鞋上架作业，衣服要轻便。
拆除中途不得换人，如更换人员必须重新进行安全技术交底。
8) 拆下来的脚手杆要随拆，随清，随运，分类，分堆，分规格码放整齐，要有防水措施，以防雨后生锈，扣件要分型号装箱保管。
9) 拆下来的钢管要定期重新外刷一道防锈漆，刷一道调合漆。
弯管要调直，扣件要上油润滑。
10) 严禁在夜间进行架子搭拆工作，未尽事宜工长在安全技术交底中做详细的交底，施工中存在问题的地方应及时与技术部门联系,以便及时纠正。
7、安全保证措施1) 操作时必须有工长带领，指导，由低到高，逐步增加，不得任意单独上架子操作，要经常进行安全技术教育。
2) 明确使用个人防护用品和采取安全防护措施。
进入施工现场必须戴好安全帽，在无可靠防护2m 以上处作业必须系好安全带，使用工具要放在工具套内。
3) 操作工必须经过培训教育，考试，体检合格，持证上岗，任何人不得安排未经培训的无证人员上岗作业。
4) 接受任务后，必须根据任务特点和交底要求进行认真讨论，确定支搭方法，明确分工。
在开始操作前，组长和安全员应对施工环境及所需防护用具做一次检查，消除隐患后方可开始操作。
5) 在高处(距地高度2m 以上)作业时，必须佩带安全带.所用的杆子应栓2m 长的杆子绳。
