化学反应工程第六章

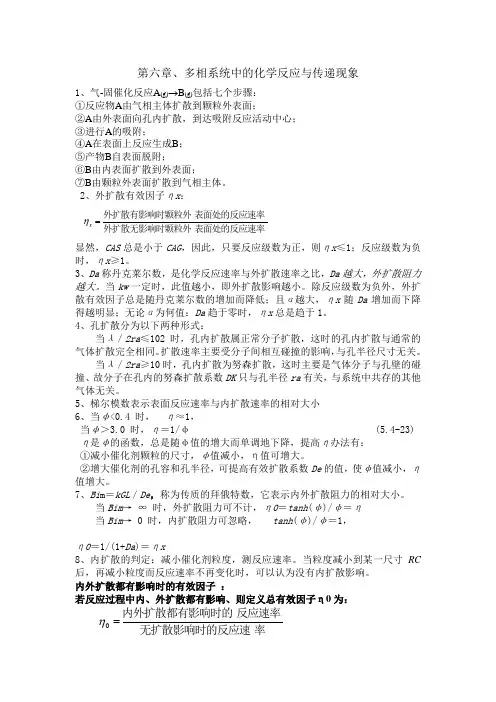

第六章、多相系统中的化学反应与传递现象1、气-固催化反应A (g)→B (g)包括七个步骤：①反应物A 由气相主体扩散到颗粒外表面；②A 由外表面向孔内扩散，到达吸附反应活动中心；③进行A 的吸附；④A 在表面上反应生成B ；⑤产物B 自表面脱附；⑥B 由内表面扩散到外表面；⑦B 由颗粒外表面扩散到气相主体。

2、外扩散有效因子ηx ：显然，CAS 总是小于CAG ，因此，只要反应级数为正，则ηx ≤1；反应级数为负时，ηx ≥1。

3、Da 称丹克莱尔数，是化学反应速率与外扩散速率之比，Da 越大，外扩散阻力越大。

当kw 一定时，此值越小，即外扩散影响越小。

除反应级数为负外，外扩散有效因子总是随丹克莱尔数的增加而降低；且α越大，ηx 随Da 增加而下降得越明显；无论α为何值：Da 趋于零时，ηx 总是趋于1。

4、孔扩散分为以下两种形式：当λ／2ra ≤102时，孔内扩散属正常分子扩散，这时的孔内扩散与通常的气体扩散完全相同。

扩散速率主要受分子间相互碰撞的影响，与孔半径尺寸无关。

当λ／2ra ≥10时，孔内扩散为努森扩散，这时主要是气体分子与孔壁的碰撞、故分子在孔内的努森扩散系数DK 只与孔半径ra 有关，与系统中共存的其他气体无关。

5、梯尔模数表示表面反应速率与内扩散速率的相对大小6、当φ<0.4 时， η≈1，当φ＞3.0 时，η＝1/φ (5.4-23) η是φ的函数，总是随φ值的增大而单调地下降，提高η办法有： ①减小催化剂颗粒的尺寸，φ值减小，η值可增大。

②增大催化剂的孔容和孔半径，可提高有效扩散系数De 的值，使φ值减小，η值增大。

7、Bi m ＝kGL ／De ，称为传质的拜俄特数，它表示内外扩散阻力的相对大小。

当Bim → ∞ 时，外扩散阻力可不计，η0＝tanh (φ)/φ＝η当Bim → 0 时，内扩散阻力可忽略， tanh (φ)/φ＝1，η0＝1/(1+Da )＝ηx8、内扩散的判定：减小催化剂粒度，测反应速率。

《化学反应工程》教学大纲《化学反应工程》课程教学大纲【学时学分】 64 学时； 4学分【开课模式】必修【实验学时】 12学时【上机学时】0学时【课程类型】专业基础课【考核方式】考试【先修课程】物理化学，高等数学等【开课单位】石油化工系【课程编号】 G02019【授课对象】大专（3年制）石油化工生产技术一、本课程教学目的和任务本课程是化学工程与工艺专业的专业基础必修课，其主要任务是使学生掌握化工生产中的关键过程——化学反应过程的基本理论和知识，培养学生具体分析、计算和解决化工生产中有关化学反应过程的实际问题的能力。

1、课程对学生思想品德培养的目标要求：①通过课程讲授、复习及辅导、作业等教学环节，培养学生严谨求实的科学态度和一丝不苟的工作作风。

②通过用理论分析解决问题的过程中，培养学生辩证唯物主义的思想方法。

③通过我国反应工程发展史及现状，激发学生为化工事业献身的精神。

2、课程对学生知识与能力培养的目标要求：①培养学生从基础理论、工程观点、经济观点出发，综合处理工程问题的能力。

②培养学生能熟练进行反应器选型、设计、校核的能力。

③培养学生根据反应的特点分析反应器的问题，具有解决工业反应器的问题的能力。

④通过实验数据的收集和解析，培养学生实验设计和处理数据能力。

3、课程对学生科学思维方面的目标要求：①通过基本原理的学习，使学生掌握过程的本质，在众多影响因素中，抓住问题的主要方面，提高学生的科学思维能力。

②通过计算问题的学习，使学生掌握计算依据的基本概念、模型简化处理的方法，从而培养学生抽象的思维能力。

③通过典型反应器的学习，使学生了解应从基本原理出发来分析反应器性能、特征、应用范围及强化方法，培养学生逻辑思维能力。

二、本课程的性质、特点及基本要求本课程是在学完物理化学、化工原理、化工热力学的基础上，讲授化学反应过程的基本理论和知识，以研究工业反应器为主体，介绍反应工程的基本概念、原理和方法，以及反应器的设计、优化、开发、放大问题。

《化学反应工程》第三版(陈甘堂著)课后习题答案第二章均相反应动力学基础2－4三级气相反应2NO+O22NO2，在30℃及1kgf/cm2下反应，已知反应速率常数2kC=2.65×104L2/(mol2 s)，若以rA=kppApB表示，反应速率常数kp应为何值？解：原速率方程rA=dcA2cB=2.65×104cAdt由气体状态方程有cA=代入式（1）2－5考虑反应A课所以kp=2.65×104×(0.08477×303) 3=1.564后当压力单位为kgf/cm2时，R=0.08477，T=303K。

答p p 2rA=2.65×10 A B =2.65×104(RT) 3pApBRT RTp表示的动力学方程。

解：.因，wwnAp=A，微分得RTVdaw案24网pAp，cB=BRTRT3P，其动力学方程为( rA)=dnAn=kA。

试推导：在恒容下以总压VdtVδA=3 1=21dnA1dpA=VdtRTdt代入原动力学方程整理得wdpA=kpAdt设初始原料为纯A，yA0=1，总量为n0=nA0。

反应过程中总摩尔数根据膨胀因子定义δA=n n0nA0 nA若侵犯了您的版权利益，敬请来信通知我们！Y http://.cn.co（1）mol/[L s (kgf/cm2) 3]m（1）则nA=nA01(n n0)δA1(P P0)δA（2）恒容下上式可转换为pA=P0所以将式（2）和式（3）代入式（1）整理得2－6在700℃及3kgf/cm2恒压下发生下列反应：C4H10发生变化，试求下列各项的变化速率。

（1）乙烯分压；（2）H2的物质的量，mol；（3）丁烷的摩尔分数。

解：P=3kgf/cm2，（1）课MC4H10=58，（2）w.krC2H4=2( rC4H10)=2×2.4=4.8kgf/(cm2 s)PC4H10=PyC4H101 dpC4H10= P dt2.4-1==0.8 s 3w（3）nC4H10=nyC4H10=n0(1+δC4H10yC4H10,0xC4H10)yC4H10dnH2dtdnH2dt=hdaw后n0=nC4H10,0=δC4H10rC4H10=反应开始时，系统中含C4H*****kg，当反应完成50%时，丁烷分压以2.4kgf/(cm2 s)的速率dyC4H10dt答1rCH=2.4224wdnC4H10dt案116×1000=2000mol582+1 1==21网dyC4H10=n0(1+δC4H10yC4H10,0xC4H10) dt=2000×(1+2×1×0.5)×0.8=3200 mol/s若侵犯了您的版权利益，敬请来信通知我们！Y http://.cno2C2H4+H2，dP=k[(δA+1)P0 P]=k(3P0 P)dtm（3）dpA1dP= dtδAdt2－9反应APS，( r1)=k1cA , ( r2)=k2cp，已知t=0时，cA=cA0 ，cp0=cS0=0, k1/k2=0.2。

第六章气-固相催化反应器设计本章核心内容：本章讨论的气固相催化反应反应器包括固定床反应器和流化床反应器。

在固定床反应器部分，介绍了气固相催化反应器的各种类型和固定床层的流动特性，给出了固定床反应器的两种设计方法：经验或半经验法和数学模型法。

在流化床反应器部分，在对固体颗粒流态化现象和流态化特征参数介绍的基础上，讨论了流化床反应器的分类和工业应用。

6-1 固定床反应器的型式反应器内部填充有固定不动的固体催化剂颗粒或固体反应物的装置，称为固定床反应器。

气态反应物通过床层进行催化反应的反应器，称为气固相固定床催化反应器。

这类反应器除广泛用于多相催化反应外，也用于气固及液固非催化反应，它与流化床反应器相比，具有催化剂不易跑损或磨损，床层流体流动呈平推流，反应速度较快，停留时间可以控制，反应转化率和选择性较高的优点。

工业生产过程使用的固定床催化反应器型式多种多样，主要为了适应不同的传热要求和传热方式，按催化床是否与外界进行热量交换来分，分为绝热式和连续换热式两大类。

另外，按反应器的操作及床层温度分布不同来分，分为绝热式、等温式和非绝热非等温三种类型；按换热方式不同，分为换热式和自热式两种类型；按反应情况来分，分为单段式与多段式两类；按床层内流体流动方向来分，分为轴向流动反应器和径向流动反应器两类；根据催化剂装载在管内或管外、反应器的设备结构特征，也可以对固定床催化反应器进行分类。

图6-1、6-2、6-3分别是轴向流动式、径向流动式和列管式固定床反应器结构示意图。

其中，图6-1和图6-2所示的反应器为绝热式，图6-3所示的反应器为连续换热式。

图6-1 轴向流动式图6-2径向流动式图6-3列管式固固定床反应器固定床反应器定床反应器6-1-1 绝热式固定床反应器绝热式固定床催化反应器有单段与多段之分。

绝热式反应器由于与外界无热交换以及不计入热损失，对于可逆放热反应，依靠本身放出的反应热而使反应气体温度逐步升高；催化床入口气体温度高于催化剂的起始活性温度，而出口气体温度低于催化剂的耐热温度。

第六章多相系统中的化学反应与传递模型重点掌握：∙固体催化剂主要结构参数的定义，区分固体颗粒的三种密度。

∙等温条件下气体在多孔介质中的扩散和颗粒有效扩散系数的计算。

∙多孔催化剂中扩散和反应过程的数学描述，西尔模数的定义和内扩散有效因子的概念，一级不可逆反应内扩散有效因子的计算。

∙气固催化反应内外扩散影响的判定和排除。

深入理解：∙外扩散对不同级数催化反应的影响。

∙扩散对表观反应级数和表观活化能的影响，以及与本征值之间的关系。

广泛了解：∙流体与催化剂颗粒外表面间的传质与传热对多相催化反应速率与选择性的影响∙非一级反应内扩散有效因子的估算方法。

∙内扩散对复合反应选择性的影响。

多相系统中的化学反应与传递现象对于多相反应系统，反应物和产物在相内和相间的传质与传热会影响到反应系统的性能。

在有的情况下，传质与传热的影响甚至占主导地位。

本章主要讨论气固催化反应过程中的传质与传热问题，重点探讨传质与传热对反应过程的影响。

首先考察多孔催化剂中气体的扩散问题，并在此基础上进一步分析固体催化剂中同时进行反应和扩散的情况。

扩散对于复合反应选择性的影响、扩散存在条件下的表观动力学现象等问题也将在本章有所阐述。

多相催化反应过程分析气-固相间的外扩散过程气体在多孔介质中的扩散多孔催化剂中的反应扩散过程内扩散过程对复合反应选择性的影响多相催化反应过程中扩散影响的判定扩散过程影响下的动力学假象第一节多相催化反应过程步骤反应在催化剂表面上进行，所以反应物首先要从流体主体扩散到催化剂表面，表面反应完成之后，生成的产物需要从催化剂表面扩散到到流体主体中去。

所以不仅需要考虑反应动力学因素，还要考虑传递过程的影响。

一、固体催化剂的宏观结构及性质① 多孔结构：即颗粒内部是由许许多多形态不规则互相连通的孔道组成，形成了几何形状复杂的网络结构。

② 孔的大小对比表面积Sg有影响，孔的大小存在一个分布，可以用压汞仪来测定孔的大小。

孔容用Vg表示（/g），Sg的单位为。

第一章1. Fogler 《化学反应工程》（英文版）Page 31，P1-11B.解：摩尔衡算：0Vj j j j dN F F r dV dt-+=⎰C ：the corn steep liquor ；R ：RNA ；P ：penicillin.假设细胞为全混釜反应器，C 完全反应，R 不排出反应器，P 全部排出反应器 在非稳态操作条件的摩尔平衡：（质量平衡类似，将各量表示成以质量为基准就行）0C F =，0CdN dt=，00C C F r V += 00R F =，0R F =，R R dN r V dt=0P F =，0CdN dt=，0P P F r V -+=2. Fogler 《化学反应工程》（英文版）Page 33，P1-15B.解：由题目给出的条件可知，对于A B →的反应F A0=5 mol/h ，v 0=10 L/h ，C A0=0.5 mol/L对于CSTR ： 摩尔衡算：0A AAF F V r -=- 动力学：（1）A r k -=（2）A A r kC -=（3）2A A r kC -=摩尔流率与浓度关系：000A A F C v =0A A A F C v C v ==浓度为变量的摩尔衡算方程：00000A A A AA AC v C v C C V v r r --==--当消耗99%的组分A 时，00.01A A C C =，代入上式可得：000000.010.99A A A A AC C C V v v r r -==--代入动力学： （1）00000.990.99A A A C C V v v r k==- 代入数据得到：V=99 L （2）000000000.990.990.9999(0.01)A A A A A A C C C v V v v v r kC k C k====- 代入数据得到：V=2750 L （3）000000022000.990.990.999900(0.01)A A A A A A A C C C v V v v v r kC k C kC ====- 代入数据得到：V=66000 L对于PFR ： 摩尔衡算：AA dF r dV= 动力学：（1）A r k -=（2）A A r kC -=（3）2A A r kC -=摩尔流率与浓度关系：000A A F C v =0A A A F C v C v ==浓度为变量的摩尔衡算方程：0()A A d C v r dV= 0AAdC dV v r = 00AA C AC AdC V v r =⎰代入动力学： （1）000000000000.99()(0.01)AA A A C C A AA A A A A C C A v v v dC dC V v v C C C C C r k k k k ===-=-=-⎰⎰ 代入数据得到：V=99 L （2）00000000ln ln ln1000.01AA C A A AC A A A v C v C v dC V v kC k C k C k ====-⎰代入数据得到：V=127.9 L （3）000020001111()()0.01AA C A C AA A A A v v dC V v kC k C C k C C ==-=--⎰ 代入数据得到：V=660 L 对于BR ： 摩尔衡算：AA dN r V dt= 动力学：（1）A r k -=（2）A A r kC -=（3）2A A r kC -=浓度为变量的摩尔衡算方程：AA C A A C dC dt r =⎰代入动力学： （1）000.001A A C C t k-=代入数据得到：t=9.99h （2）001ln0.001A A C t k C =代入数据得到：t=19.2h （3）00111()0.001A A t k C C =- 代入数据得到：t=666h3. Fogler 《化学反应工程》（中文版）Page 23，P1-12C.解：由题目条件可知，反应A B C →+，在恒体积、等温、完全混合的间歇釜中进行，且V=20 L ，N A0=20 mol ，C A0=N A0/V=1 mol/L （1） 摩尔衡算：AA dN r V dt= 动力学：A A r kC -=物质量与浓度的关系：A A N C V =浓度为变量的摩尔衡算方程：()A A d C V r V dt= A A dC V r V dt=AA dC dt r =0AA C AC AdC t r =⎰代入动力学：001ln AA C A A C A A C dC t kC k C ==-⎰代入数据得：t=7.99 min（2） 摩尔衡算：AA dN r V dt= 动力学：2A A r kC -=物质量与浓度的关系：A A N C V = 浓度为变量的摩尔衡算方程：()A A d C V r V dt= A A dC V r V dt=AA dC dt r =0AA C AC AdC t r =⎰代入动力学：020111()AA C A C AA A dC t kC k C C ==--⎰ 代入数据得：t=9.5 min（3）假设反应气体为理想气体： 状态方程：PV NRT =00208.31440033256000.02N RT P Pa Pa V ⨯⨯=== 408.31440066512000.02t t N RT P Pa Pa V ⨯⨯===第二章1. 在一个恒体积的间歇反应器中进行液相等温不可逆反应：A B →若反应为二级、一级、零级均相反应，分别求出转化率由0至0.9所需时间与转化率由0.9至0.99所需时间之比。

第六章 固定床反应器1.凡是流体通过不动的固体物料所形成的床层而进行反应的装置都称作_______。

（固定床反应器）2.固定床中催化剂不易磨损是一大优点，但更主要的是床层内流体的流动接近于_______，因此与返混式的反应器相比，可用较少量的催化剂和较小的反应器容积来获得较大的生产能力。

（平推流）3.固定床中催化剂不易磨损是一大优点，但更主要的是床层内流体的流动接近于平推流，因此与返混式的反应器相比，可用_______的催化剂和_______的反应器容积来获得较大的生产能力。

（较少量、较小）4.目前描述固定床反应器的数学模型可分为_______和_______的两大类。

（拟均相、非均相）5.描述固定床反应器的拟均相模型忽略了粒子与流体之间_______与_______的差别。

（温度、浓度）6.描述固定床反应器的数学模型，忽略了粒子与流体之间温度与浓度的差别的模型称之为_______。

（拟均相模型）7.描述固定床反应器的数学模型，考虑了粒子与流体之间温度与浓度的差别的模型称之为_______。

（非均相模型）8.描述固定床反应器的拟均相模型，根据流动模式与温差的情况它又可分为平推流与有轴向返混的_______模型，和同时考虑径向混合和径向温差的_______模型。

（一维、二维）9.固定床中颗粒的体积相当直径定义为具有相同体积P V 的球粒子直径，表达式V d =_______。

（3/1)/6(πP V ）10.固定床中颗粒的面积相当直径是以外表面P a 相同的球形粒子的直径，表达式a d =_______。

（π/P a ） 11.固定床中颗粒的比表面相当直径是以相同的比表面V S 的球形粒子直径来表示，表达式S d =_______。

（V S /6） 12.对于非球形粒子，其外表面积P a 必大于同体积球形粒子的外表面积S a ，故可定义颗粒的形状系数=S ϕ_______。

（P Sa a /） 13.颗粒的形状系数S ϕ对于球体而言，=S ϕ_______，对于其他形状的颗粒S ϕ_______。
