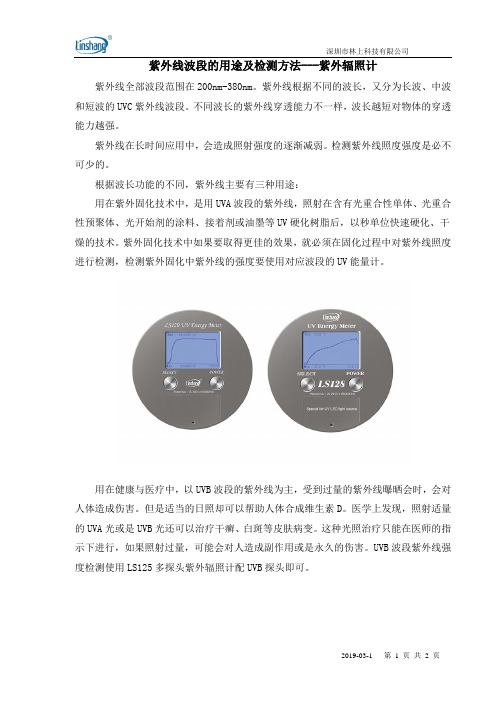

紫外线波段的用途及检测方法---紫外辐照计

测紫外线强度的方法紫外线（Ultraviolet Radiation，简称UV）是太阳光谱中的一种电磁波辐射，波长范围为10nm到400nm。

虽然紫外线对人类和其他生物有一定的益处，但过量的紫外线辐射会对人类健康和环境造成严重损害。

因此，测量紫外线强度对于保护人类健康和环境具有重要意义。

下面将介绍几种常见的测量紫外线强度的方法。

1.紫外线感应型传感器：这种传感器利用半导体材料对紫外线的敏感性，通过接收到的紫外线辐射能量来测量紫外线强度。

传感器由光传感元件和测量电路组成，可以将光信号转换成电信号。

常见的紫外线感应型传感器有UV-A、UV-B和UV-C三种类型，分别对应不同波长范围的紫外线。

2.紫外线剂量计：这是一种专门用于测量紫外线辐照剂量的仪器。

它通常由光电元件、滤光片和剂量计读数器组成。

滤光片可根据需要选择不同的波长范围，以便只测量特定波段的紫外线辐射。

剂量计读数器可以记录和显示紫外线的剂量。

紫外线剂量计一般被应用于工作场所和户外活动环境中，用来监测紫外线的照射水平。

3. 光度计：光度计是一种用于测量光线强度的仪器，可用于测量可见光和紫外线的强度。

可见光光度计波段一般在400nm至700nm之间。

为了测量紫外线强度，需要使用带有紫外线滤光片的光度计。

滤光片可以滤除可见光，只让紫外线通过。

通过这种方法，可以测量一定范围内的紫外线辐照。

4.光谱辐射计：光谱辐射计可以测量大范围的电磁辐射，包括可见光谱、紫外线和红外线。

这种仪器可以测量特定波长的紫外线，并提供辐射强度随波长的变化。

光谱辐射计通常由光栅和光电传感器组成，光栅用于将光线分散成不同波长的光谱，而光电传感器用于测量每个波长上的辐射强度。

以上是几种常用的测量紫外线强度的方法。

每种方法都有其适用的场合和测量范围。

因此，在具体应用中，应根据实际需求选择合适的方法进行紫外线强度测量，并采取相应的防护措施以保护人类健康和环境。

Uvx-254紫外辐照计使用说明一、标准规定：二、产品简介：紫外线的UVC波段，又称为短波灭菌紫外线,紫外线杀菌灯发出的就是UVC短波紫外线，紫外辐照计专业用于测量UVC紫外线强度，即单位面积的UVC紫外线辐射能功率。

该UVC仪器适用于杀菌、光刻、紫外光源、水处理、医疗、育等领域的紫外辐照度测量工作。

三、UVX-254的结构和参数：1、光谱响应：λ(230nm-280nm) λp=254nm2、主机尺寸：长130mm宽70mm高28mm3、分辨率：0.1uw/cm4、测量精度：±10%5、量程范围0-40000uw/cm6、探头线长：1米7、探头尺寸：直径45mm*厚16mm8、仪器重量：250g9、电池：1000mah可充电锂电池（不可自己更换）10、使用环境：温度（0-40）℃，湿度＜85%RH四、按键操作：1.参加设置在关机状态下,长按" ",进入设置模式选择是否自动关机(AUTOOFF:ON/OFF):短按" "选择ON/OFF选择ON,仪器9分钟无操作,自动关机选择OFF,仪器需要手动关机,短按设置完成,仪器进入到测量模式.2.开机/关机短按" "键执行开机/关机操作3. 按键●开机后,进入实时数据测量状态,同时显示最大值和当前值,短按键当前值在LCD上"保持"最大值继续记录,并且保持当前最大值和当前值在历史记录中.再次按键，取消HOLD功能,进入实时数据测量状态.●在测量模式,长按键,保存最大值和当前值在历史记录中,并且清除最大值和当前值,开始新的测量。

4." "按键记录查询键,查询存储的历史保持数据.在"HOLD"状态下的数据自动存储到"历史保持数据组"中记录组中可以存储8组数据,超过8组数据时,自动删除最旧的记录值.在"记录查询"状态下,长按" "清除所有纪录值.记录数据关机不丢失(更换电池时清除所有纪录值).五、测量及事项注意：1.仪器探头接收窗口正对紫外光源，即可获得当前测试点的紫外线辐射能功率密度，同时显示最大值（MAX)和当前值(RT)。

紫外线辐照强度监测方法紫外线（UV）辐射强度监测是一种用于测量紫外线辐射水平的技术。

紫外线辐射是指太阳辐射的一部分，并且通常被分为三个不同的区域：UV-A，UV-B和UV-C。

UV-A是最长波长的紫外线，而UV-C是最短波长的紫外线。

紫外线辐射的水平对于许多应用非常重要，包括太阳能，杀菌和医疗应用。

因此，准确地测量和监测紫外线辐照强度是非常重要的。

目前，有几种不同的方法可以用于紫外线辐照强度的监测。

下面将介绍一些常用的方法。

1.无线紫外线传感器：这是一种比较新颖的技术，它使用无线传感器来测量紫外线辐照强度。

这些传感器通常以小型设备的形式存在，并且可以通过与智能手机或计算机等设备连接来监测和报告辐照强度。

这些传感器通常非常便携，并且具有高度的精确度和稳定性。

2. 光度计：光度计是一种常用的仪器，用于测量光线的强度。

它们通常具有准确测量紫外线辐照强度的能力，可以在紫外线和其他波长范围内操作。

光度计通常使用光电二极管（Photodiode）或其他光敏元件来检测并转换光信号。

3. 辐射计：辐射计是一种专门用于测量辐射水平的仪器。

它们通常可以提供多个波长范围内的辐射测量，并且具有较高的精确度和稳定性。

辐射计通常使用光电二极管、光电倍增管（Photomultiplier）或其他光敏元件来检测和转换辐射信号。

4. 光谱辐射计：光谱辐射计是一种专门用于测量不同波长下的辐射强度的仪器。

它们通常使用光栅或光学光谱仪等装置来分解辐射信号，并使用光电二极管、CCD（Charge-coupled Device）或其他光敏元件来检测和测量各个波长下的辐射强度。

5.光纤传感器：光纤传感器是一种利用光纤传输光信号，并在接收端使用光敏元件测量光量的技术。

这种传感器可以应用于紫外线辐照强度的测量，通过将光纤传输到需要测量的区域，并使用光敏元件测量光的强度来实现。

综上所述，紫外线辐照强度的监测可以使用不同类型的仪器和传感器来实现，并且这些技术通常具有高度的精确度和稳定性。

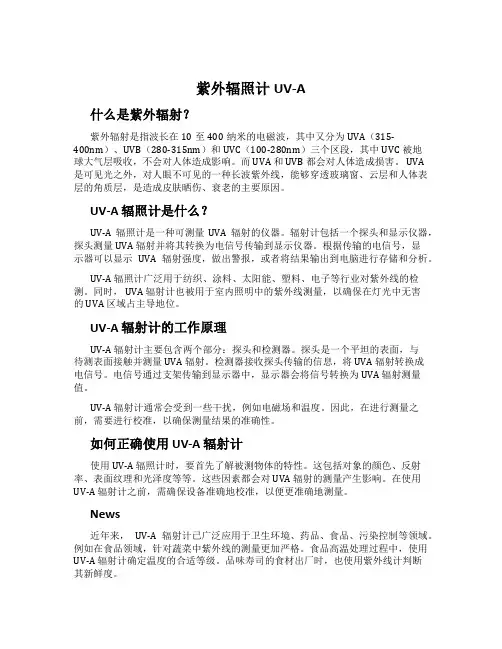

紫外辐照计UV-A什么是紫外辐射？紫外辐射是指波长在10至400纳米的电磁波，其中又分为UVA（315-400nm）、UVB（280-315nm）和UVC（100-280nm）三个区段，其中UVC被地球大气层吸收，不会对人体造成影响。

而 UVA 和 UVB 都会对人体造成损害。

UVA 是可见光之外，对人眼不可见的一种长波紫外线，能够穿透玻璃窗、云层和人体表层的角质层，是造成皮肤晒伤、衰老的主要原因。

UV-A 辐照计是什么？UV-A 辐照计是一种可测量UVA 辐射的仪器。

辐射计包括一个探头和显示仪器，探头测量 UVA 辐射并将其转换为电信号传输到显示仪器。

根据传输的电信号，显示器可以显示UVA 辐射强度，做出警报，或者将结果输出到电脑进行存储和分析。

UV-A 辐照计广泛用于纺织、涂料、太阳能、塑料、电子等行业对紫外线的检测。

同时， UVA 辐射计也被用于室内照明中的紫外线测量，以确保在灯光中无害的 UVA 区域占主导地位。

UV-A 辐射计的工作原理UV-A 辐射计主要包含两个部分：探头和检测器。

探头是一个平坦的表面，与待测表面接触并测量 UVA 辐射。

检测器接收探头传输的信息，将 UVA 辐射转换成电信号。

电信号通过支架传输到显示器中，显示器会将信号转换为 UVA 辐射测量值。

UV-A 辐射计通常会受到一些干扰，例如电磁场和温度。

因此，在进行测量之前，需要进行校准，以确保测量结果的准确性。

如何正确使用 UV-A 辐射计使用 UV-A 辐照计时，要首先了解被测物体的特性。

这包括对象的颜色、反射率、表面纹理和光泽度等等。

这些因素都会对 UVA 辐射的测量产生影响。

在使用UV-A 辐射计之前，需确保设备准确地校准，以便更准确地测量。

News近年来，UV-A 辐射计已广泛应用于卫生环境、药品、食品、污染控制等领域。

例如在食品领域，针对蔬菜中紫外线的测量更加严格。

食品高温处理过程中，使用UV-A 辐射计确定温度的合适等级。

254nm紫外辐照计检测的紫外线类型
254nm紫外辐照计是指紫外辐照计的检测波长为254nm，紫外线分为三个波段，UVA（315nm-400nm），UVB（280nm-315nm）和UVC （200nm-280nm）。

254nm紫外线属于UVC波段，UVC是一种杀伤力巨大的紫外线，它会对生物造成巨大的伤害，也对细菌病菌中的DNA（脱氧核糖核酸）或RNA（核糖核酸）分子结构造成巨大的伤害，可让生长性细胞死亡和再生性细胞死亡，能够达到杀菌消毒的效果。

所有的紫外线杀菌灯发出的紫外线都是UVC波段，但是杀菌灯长时间使用紫外线会有衰减，国家标准是使用中的紫外线灯强度值达到70uW/cm2为合格。

254nm紫外辐照计就是用来检测杀菌灯的紫外线强度。

杀菌灯检测国家标准：
1.必须要在开启紫外线灯管5分钟以后才能测试，因为开启紫外灯5分钟后灯管的紫外线强度才比较稳定。

2．仪器放置于紫外灯管下垂直 1m的地方测量。

为了符合国家规定的检测标准，LS126C 254nm紫外辐照计有一套1米的检测挂钩。

如下图所示，使用时将检测仪放在挂钩底座上，在将挂钩直接挂到灯管上，检测人员就可以离开了。

如此可以非常方便的现场测量，并且避免了紫外线对人体的伤害。

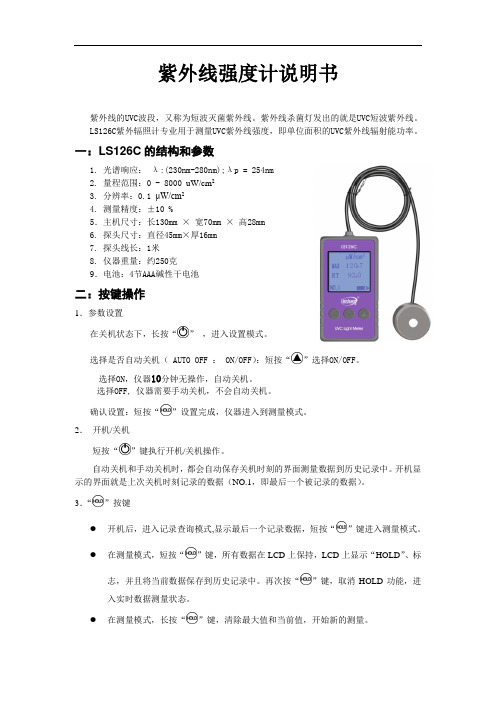

紫外线强度计说明书紫外线的UVC波段，又称为短波灭菌紫外线。

紫外线杀菌灯发出的就是UVC短波紫外线。

LS126C紫外辐照计专业用于测量UVC紫外线强度，即单位面积的UVC紫外线辐射能功率。

一：LS126C的结构和参数1. 光谱响应：λ:(230nm-280nm);λp = 254nm2. 量程范围：0 - 8000 uW/cm23. 分辨率：0.1 μW/cm24. 测量精度：±10 %5．主机尺寸：长130mm ×宽70mm ×高28mm6. 探头尺寸：直径45mm×厚16mm7. 探头线长：1米8. 仪器重量：约250克9．电池：4节AAA碱性干电池二：按键操作1．参数设置在关机状态下，长按“”，进入设置模式。

选择是否自动关机（ AUTO OFF ： ON/OFF）：短按“”选择ON/OFF。

选择ON，仪器10分钟无操作，自动关机。

选择OFF, 仪器需要手动关机，不会自动关机。

确认设置：短按“”设置完成，仪器进入到测量模式。

2．开机/关机短按“”键执行开机/关机操作。

自动关机和手动关机时，都会自动保存关机时刻的界面测量数据到历史记录中。

开机显示的界面就是上次关机时刻记录的数据（NO.1，即最后一个被记录的数据）。

3．“”按键●开机后，进入记录查询模式,显示最后一个记录数据，短按“”键进入测量模式。

●在测量模式，短按“”键，所有数据在LCD上保持，LCD上显示“HOLD”、标志，并且将当前数据保存到历史记录中。

再次按“”键，取消HOLD功能，进入实时数据测量状态。

●在测量模式，长按“”键，清除最大值和当前值，开始新的测量。

4．“”按键记录查询键，查询存储的历史保持数据。

记录组中可以存储9组数据，超过9组数据时，自动删除最旧的记录值。

在“记录查询”状态下，长按“”，清除所有记录值。

记录数据关机不丢失（更换电池时清除所有记录值）。

三：测量及注意事项1. 仪器探头接收窗口正对紫外光源，即可获得当前测试点的紫外线辐射能功率密度，同时显示最大值（MAX）和当前值（RT）。

深圳市林上科技有限公司

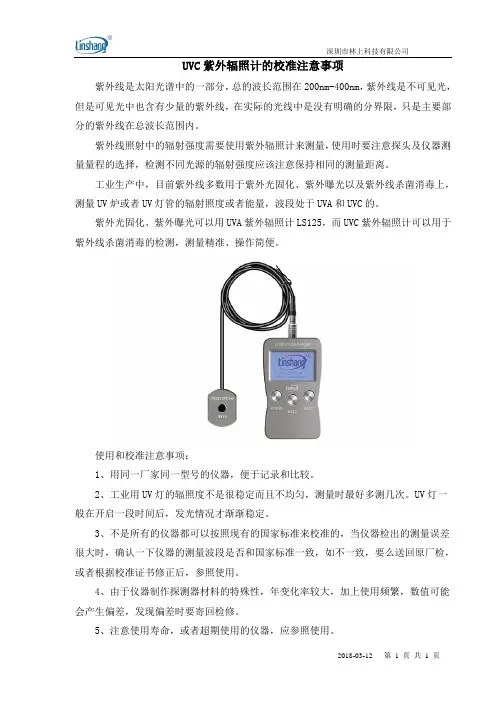

2018-03-12 第 1 页 共 1 页 UVC 紫外辐照计的校准注意事项
紫外线是太阳光谱中的一部分，总的波长范围在200nm-400nm ，紫外线是不可见光，但是可见光中也含有少量的紫外线，在实际的光线中是没有明确的分界限，只是主要部分的紫外线在总波长范围内。

紫外线照射中的辐射强度需要使用紫外辐照计来测量，使用时要注意探头及仪器测量量程的选择，检测不同光源的辐射强度应该注意保持相同的测量距离。

工业生产中，目前紫外线多数用于紫外光固化、紫外曝光以及紫外线杀菌消毒上，测量UV 炉或者UV 灯管的辐射照度或者能量，波段处于UVA 和UVC 的。

紫外光固化、紫外曝光可以用UVA 紫外辐照计LS125，而UVC 紫外辐照计可以用于紫外线杀菌消毒的检测，测量精准、操作简便。

使用和校准注意事项：
1、用同一厂家同一型号的仪器，便于记录和比较。

2、工业用UV 灯的辐照度不是很稳定而且不均匀，测量时最好多测几次。

UV 灯一般在开启一段时间后，发光情况才渐渐稳定。

3、不是所有的仪器都可以按照现有的国家标准来校准的，当仪器检出的测量误差很大时，确认一下仪器的测量波段是否和国家标准一致，如不一致，要么送回原厂检，或者根据校准证书修正后，参照使用。

4、由于仪器制作探测器材料的特殊性，年变化率较大，加上使用频繁，数值可能会产生偏差，发现偏差时要寄回检修。

5、注意使用寿命，或者超期使用的仪器，应参照使用。

深圳市林上科技有限公司使用紫外辐照计了解紫外线知识UV辐照计也就是紫外线辐照计，UV是英文Ultraviolet Rays的缩写，即紫外光线。

紫外线太阳光线中的不可见光，是可见紫色光以外的一段电磁辐射，波长在10-400nm的范围，通常按其性质可以细分为三个区域或四个波段。

其中根据紫外线自身波长不同可将紫外线分为三个区域；即短波紫外线、中波紫外线及长波紫外线。

短波紫外线简称UVC，是波长200-280nm的紫外光线；太阳光线中的短波紫外线在经过地球表面同温层时被臭氧层吸收，难以到达地球表面但对人体产生重要的主要。

对短波紫外线应该引起足够的认识。

中波紫外线简称UVB，是波长280-320nm的紫外线；该波长的紫外线对人体皮肤会产生一定的生理作用。

太阳光线中此类紫外线极大部分被皮肤表皮所吸收，不能再渗入皮肤内部，中波紫外线又被称作紫外线的晒伤段，是应重点预防的紫外线波段。

长波紫外线简称UVA，是波长320-400nm的紫外线；长波紫外线多衣物和人体皮肤的穿透性远比中波紫外线要强，可以到底人体皮肤的真皮深处，并可对表皮部位的黑色素起作用，从而引起皮肤黑色素沉着，使皮肤变黑，起到了防御紫外线，保护皮肤的作用。

但是长期积累会导致皮肤老化和严重损伤。

另外，根据紫外线生物效应的不同可将紫外线按照波长划分为四个波段；即UVA、UVB、UVC、UVD四个波段范围。

UVA波段：波长在320-400nm，又称为长波黑斑效应紫外线，该波段的紫外线有很强的穿透力，可以穿透大部分透明的玻璃以及塑料。

UVA可以直达肌肤的真皮层，破坏弹性纤维和胶原蛋白纤维，将我们的皮肤晒黑。

360nm波长的UVA 紫外线符合昆虫类的趋光性反应曲线，可制作诱虫灯。

300-420nm波长的UVA紫外线可透过完全截止可见光的特殊着色玻璃灯管，仅辐射出以365nm为中心的近紫外光，可用于矿石鉴定、舞台装饰、验钞等场所。

UVB波段：波长在275-320nm，又称为中波红斑效应紫外线，中等的穿透力，它的波长较短的部分会被透明玻璃吸收，日光中含有的中波紫外线大部分被臭氧层所吸收，只有不足2%能到达地球表面，在夏天和午后会特别强烈。

UV-B 紫外辐照计使用说明书 2011-10-13概述适用于杀菌、光刻、水处理、医疗、育种等领域的紫外辐照度测量工作。

UV-B 紫外辐照计 有两个测量探头一一254nm 探头和297nm 探头，254nm 探头的仪器只能在环境光照度较小 的条件下对杀菌灯（低压汞灯） 测量有效；每台仪器的探头号和仪器号是一一对应的， 有多 台仪器的用户，请注意不能将不同仪器的探头互换使用。

技术指标波长范围及峰值波长：（1） UV254探头：入：（230〜300）nm ；入P = 254nm（2） UV297 探头：入：（275 〜330）nm ；入P=297nmUV-B 双通道紫外辐照计辐照度测量范围： （0.1〜199.9 X 103）卩W/cm2紫外带外区杂光： UV254小于0.1 % UV297 :小于0.05 %准确度：土 10% （相对于NIM 标准）角度响应特性：符合国家二级光照度计标准响应时间：1秒使用环境：温度（0〜40） C;湿度＜85%RH尺寸和重量：180mnX 80mnX 36mm 0.2kg电源：6F22型9V 积层电池一只 结构 由紫外探头UV254（或UV297）和读数单元两部分组成，二者通过电缆用插头和插座连接。

读数单元左侧的各按键作用分别为：电源：按下此键为电源接通状态，抬起此键为电源断开状态。

保持：按下此键为数据保持状态，抬起此键为数据样状态 UV254:使用254探头测量时按下此键， UV297:使用297探头测量时按下此键， 量程按键： X 10”“X 100”“X 1000”操作进行紫外辐照度测量时， 首先将“电源”键按下，再根据测量需要按下“ UV254'（或“ UV297'） 键和所选定的量程键（注意：“ UV254'和“ UV297'两个键切勿同时按下），然后将相应的（同时应将“（同时应将“ （测量时应抬起）。

UV297键抬起）。

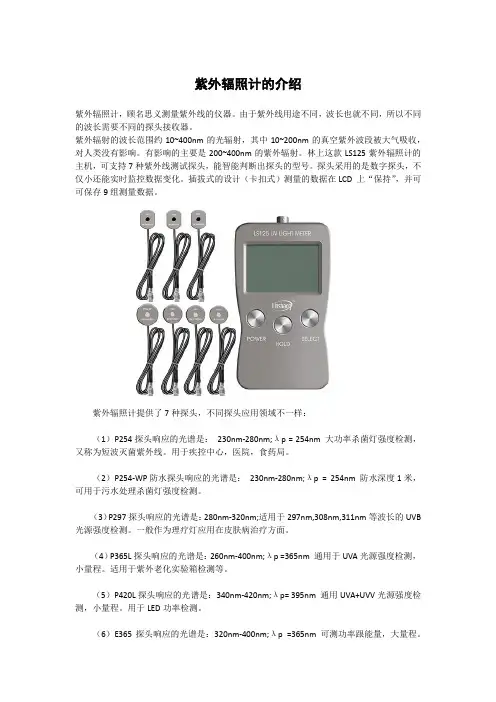

紫外辐照计的介绍紫外辐照计，顾名思义测量紫外线的仪器。

由于紫外线用途不同，波长也就不同，所以不同的波长需要不同的探头接收器。

紫外辐射的波长范围约10~400nm的光辐射，其中10~200nm的真空紫外波段被大气吸收，对人类没有影响。

有影响的主要是200~400nm的紫外辐射。

林上这款LS125紫外辐照计的主机，可支持7种紫外线测试探头，能智能判断出探头的型号。

探头采用的是数字探头，不仅小还能实时监控数据变化。

插拔式的设计（卡扣式）测量的数据在LCD 上“保持”，并可可保存9组测量数据。

紫外辐照计提供了7种探头，不同探头应用领域不一样：（1）P254探头响应的光谱是：230nm-280nm;λp = 254nm 大功率杀菌灯强度检测，又称为短波灭菌紫外线。

用于疾控中心，医院，食药局。

（2）P254-WP防水探头响应的光谱是：230nm-280nm;λp = 254nm 防水深度1米，可用于污水处理杀菌灯强度检测。

（3）P297探头响应的光谱是：280nm-320nm;适用于297nm,308nm,311nm等波长的UVB 光源强度检测。

一般作为理疗灯应用在皮肤病治疗方面。

（4）P365L探头响应的光谱是：260nm-400nm;λp =365nm 通用于UVA光源强度检测，小量程。

适用于紫外老化实验箱检测等。

（5）P420L探头响应的光谱是：340nm-420nm;λp= 395nm 通用UVA+UVV光源强度检测，小量程。

用于LED功率检测。

（6）E365探头响应的光谱是：320nm-400nm;λp =365nm 可测功率跟能量，大量程。

如高压汞灯固化检测，光刻曝光等。

（7）E395探头响应的光谱是：340nm-420nm;λp= 395nm 其中385nm 365nm的波长也可测，大量程。

如UV LED固化检测，集成电路光刻等行业。

P系列测量显示的数值有：功率最大值、功率实时值、测试时间；E系列测量显示的数值有：功率最大值、能量值、功率实时值。
