IP QoS的流分类方法详解

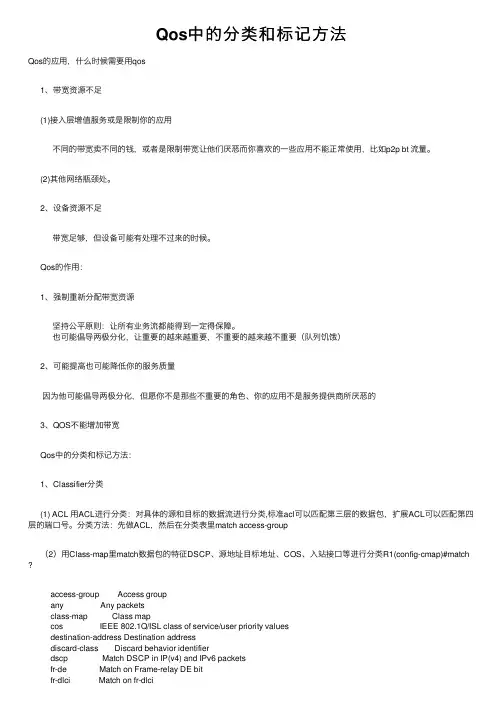

Qos中的分类和标记⽅法Qos的应⽤，什么时候需要⽤qos1、带宽资源不⾜(1)接⼊层增值服务或是限制你的应⽤不同的带宽卖不同的钱，或者是限制带宽让他们厌恶⽽你喜欢的⼀些应⽤不能正常使⽤，⽐如p2p bt 流量。

(2)其他⽹络瓶颈处。

2、设备资源不⾜带宽⾜够，但设备可能有处理不过来的时候。

Qos的作⽤：1、强制重新分配带宽资源坚持公平原则：让所有业务流都能得到⼀定得保障。

也可能倡导两极分化，让重要的越来越重要，不重要的越来越不重要（队列饥饿）2、可能提⾼也可能降低你的服务质量因为他可能倡导两极分化，但愿你不是那些不重要的⾓⾊、你的应⽤不是服务提供商所厌恶的3、QOS不能增加带宽Qos中的分类和标记⽅法：1、Classifier分类(1) ACL ⽤ACL进⾏分类：对具体的源和⽬标的数据流进⾏分类,标准acl可以匹配第三层的数据包，扩展ACL可以匹配第四层的端⼝号。

分类⽅法：先做ACL，然后在分类表⾥match access-group（2）⽤Class-map⾥match数据包的特征DSCP、源地址⽬标地址、COS、⼊站接⼝等进⾏分类R1(config-cmap)#match access-group Access groupany Any packetsclass-map Class mapcos IEEE 802.1Q/ISL class of service/user priority valuesdestination-address Destination addressdiscard-class Discard behavior identifierdscp Match DSCP in IP(v4) and IPv6 packetsfr-de Match on Frame-relay DE bitfr-dlci Match on fr-dlciinput-interface Select an input interface to matchip IP specific valuesmpls Multi Protocol Label Switching specific values（3） CAR Committed Access Rate分类:在接⼝下可以对所有流量进⾏限速，也可以对⾃定义的流量进⾏限速，如下所⽰： R1(config-if)#rate-limit input ?<8000-2000000000> Bits per secondaccess-group Match access listdscp Match dscp valueqos-group Match qos-group ID（4）⽤QoS Policy Propagation via BGP(QPPB)：通过BGP将策略传播到BGP的对等体(5)⽤Route-maps定义分类R1(config)#route-map cisco permit 10R1(config-route-map)#match ?as-path Match BGP AS path listclns CLNS informationcommunity Match BGP community listextcommunity Match BGP/VPN extended community listinterface Match first hop interface of routeip IP specific informationipv6 IPv6 specific informationlength Packet lengthlocal-preference Local preference for routemetric Match metric of routempls-label Match routes which have MPLS labelsnlri BGP NLRI typepolicy-list Match IP policy listroute-type Match route-type of routesource-protocol Match source-protocol of routetag Match tag of route（6）⽤NBAR基于应⽤的识别进⾏分类就是在类别映射表⾥match protocol，nbar可以直接匹配第7层的东西。

如何设置IP地址的网络QoS和流量控制网络QoS（Quality of Service，服务质量）和流量控制是网络管理中的两个重要概念。

它们可以帮助我们对网络流量进行优化和管理，提高网络的性能和用户体验。

本文将介绍如何设置IP地址的网络QoS 和流量控制的方法和步骤。

一、理解网络QoS和流量控制的概念在开始设置IP地址的网络QoS和流量控制之前，我们首先需要理解这两个概念的含义。

1. 网络QoS：网络QoS是指通过对网络流量进行优先级的划分和调度，来保证重要数据的传输质量。

QoS可以帮助我们实现对网络流量的有效管理，提高对关键应用的支持以及提供良好的用户体验。

2. 流量控制：流量控制是指对网络上的数据流进行限制和控制，以避免网络拥堵和资源的浪费。

通过流量控制，我们可以控制网络中的数据流量大小，确保网络的稳定性和各种应用的正常运行。

二、设置IP地址的网络QoS和流量控制的步骤在实际设置IP地址的网络QoS和流量控制之前，我们需要根据具体的网络环境和需求制定一套方案，并根据该方案进行设置。

下面是一个参考步骤：1. 网络QoS的设置：（1）确定网络流量的优先级：根据实际需求，我们可以通过设定各种应用的优先级来决定其被传输的优先级。

比如，可以将实时音视频类应用的优先级设置为最高，确保其传输质量。

（2）配置QoS策略：根据确定的优先级，可以配置相应的QoS策略。

这包括设置不同应用的带宽占用限制、优先级调度算法以及拥塞控制机制等。

（3）应用QoS策略：将配置好的QoS策略应用到网络设备中，确保网络设备按照优先级进行流量处理和调度。

具体的配置方法可以参考网络设备的相关文档或者咨询网络设备厂商的技术支持。

2. 流量控制的设置：（1）流量监测和分析：通过网络流量监测工具，对网络的流量进行实时监测和分析。

可以了解不同应用的流量情况，找出流量波动或异常的原因。

（2）设置流量控制策略：根据监测结果，可以制定相应的流量控制策略。

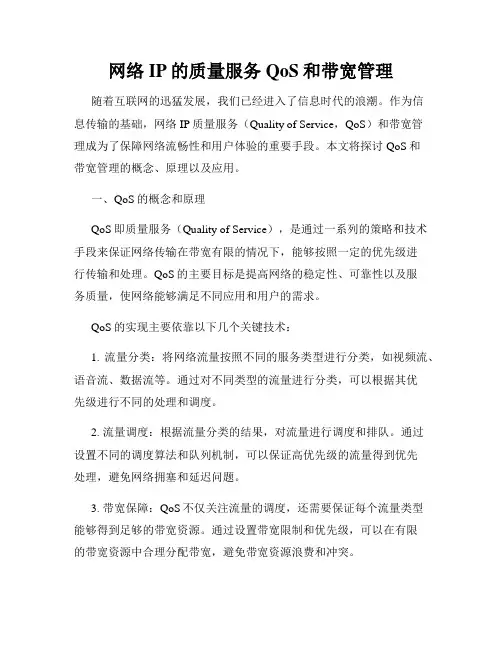

网络IP的质量服务QoS和带宽管理随着互联网的迅猛发展，我们已经进入了信息时代的浪潮。

作为信息传输的基础，网络IP质量服务（Quality of Service，QoS）和带宽管理成为了保障网络流畅性和用户体验的重要手段。

本文将探讨QoS和带宽管理的概念、原理以及应用。

一、QoS的概念和原理QoS即质量服务（Quality of Service），是通过一系列的策略和技术手段来保证网络传输在带宽有限的情况下，能够按照一定的优先级进行传输和处理。

QoS的主要目标是提高网络的稳定性、可靠性以及服务质量，使网络能够满足不同应用和用户的需求。

QoS的实现主要依靠以下几个关键技术：1. 流量分类：将网络流量按照不同的服务类型进行分类，如视频流、语音流、数据流等。

通过对不同类型的流量进行分类，可以根据其优先级进行不同的处理和调度。

2. 流量调度：根据流量分类的结果，对流量进行调度和排队。

通过设置不同的调度算法和队列机制，可以保证高优先级的流量得到优先处理，避免网络拥塞和延迟问题。

3. 带宽保障：QoS不仅关注流量的调度，还需要保证每个流量类型能够得到足够的带宽资源。

通过设置带宽限制和优先级，可以在有限的带宽资源中合理分配带宽，避免带宽资源浪费和冲突。

二、带宽管理的概念和原理带宽管理是指对网络中的带宽资源进行有效利用和合理分配的过程。

通过带宽管理，可以对网络流量进行控制，提高网络的传输效率和资源利用率。

带宽管理主要包括流量控制、流量优化和流量调度等技术手段。

1. 流量控制：通过设置流量控制策略来限制网络中的流量大小。

流量控制可以针对不同的应用和用户进行限制，避免因为某个应用或用户占用过多的带宽资源而导致其他应用或用户无法正常使用网络。

2. 流量优化：通过优化网络流量的传输路径和方式，减少网络拥塞和延迟问题。

优化网络流量可以通过使用缓存技术、压缩技术和数据分段等手段来提高网络传输的效率和速度。

3. 流量调度：根据不同的流量类型和优先级，对网络流量进行调度和排队。

RSVP的预留方式
• WF〔Wildcard-Filter〕方式： • 全部发送方共享预留的资源，适用于 会
议 • FF(Fixed-Filter)方式： • 接收方选择特定发送方独占资源 • SE(Shared Explicit)方式： • 接收方可以选择多个发送方共享预留的
资源
IntServ的优缺点
分组调度算法
• 分组调度算法的作用是：依据对分组流通信量 的标准要求，在每个分组转发结点承受相应的 排队算法调度排队的分组流，满足该分组流要 求的传输带宽和传输延迟指标，实现该分组流 要求确实保效劳和受控负载效劳。
• 分组算法包括: • 刻划分组流通信量特征的漏桶模型; • 实现保证效劳和受控负载效劳的排队算法
IETF关于综合效劳的建议
• 综合效劳〔IntServ〕/RSVP(最早由MIT 93年提出)
• IETF: • Intserv: RFC1633; • RSVP: RFC2205, RFC2211,RFC2212
IETF 的综合效劳网络
• 根本思想是为用户供给多种效劳类型，依据客 户的质量要求供给不同的效劳, 相应地收取费 用
• 单向预留：只预留从发送者到接收者方向的资 源
• 独立于路由协议：QoS的建立与路径建立相独 立,RSVP适用于任何路由协议
RSVP根本操作
• 建立路径过程：发送方沿单播或者多播 路由发送PATH报文，携带流标准，接收 方沿PATH报文路径返回RESV报文，携带 流标准和过滤器标准，并且在中间结点 预留资源
IP QoS的业务需求
传统的IP网络
承载数据业务
当前的IP网络
承载多种业务 〔VOIP、VPN、ERP〕
有效把握网络资源及其使用

结构化QoS命令行 命令行 结构化
包括Class定义、Policy定义、 Service-Policy应用等
27
流量调节器
流量调节器
流量调节器是网络边界所需的各种QoS功能，用于对用户的 流量进行分类，并控制接入网络的用户流量与协定相符，同 时设置DSCP CAR，承诺的接入速率 GTS，通用流量整形 ISPKeeper，智能流量控制
MPLS DiffServ-Aware TE
21
关于IP QoS的几种观点 关于 的几种观点
对于低档设备及链路使用QoS技术仍无法满足 技术仍无法满足 对于低档设备及链路使用 业务质量 随着宽带技术的发展网络将无需QoS管理 随着宽带技术的发展网络将无需 管理 DiffServ只能提供不同业务间相对的服务质量 只能提供不同业务间相对的服务质量 现实情况下无法提供端到端的QoS 现实情况下无法提供端到端的
5
IP QoS的发展历程 的发展历程
QoS等级 服务模型 等级/服务模型 等级
无QoS 基于类的QoS 基于聚合流的QoS 基于流的QoS
Best Effort 原始的IP服务 原始的 服务
1994
IntServ/RSVP 在IP QoS的第一次尝试 的第一次尝试 DiffServ/DSCP 为寻求扩展性和简易性 MPLS DS-Aware TE 考虑端到端的SLA及带宽优化 考虑端到端的 及带宽优化
丢包优先级 低 中 高 AF1 001010 001100 001110 AF2 010010 010100 010110 AF3 011010 011100 011110 AF4 100010 100100 100110
11
集成业务与差分服务
IntServ DiffServ IntServ与DiffServ的互通 与 的互通

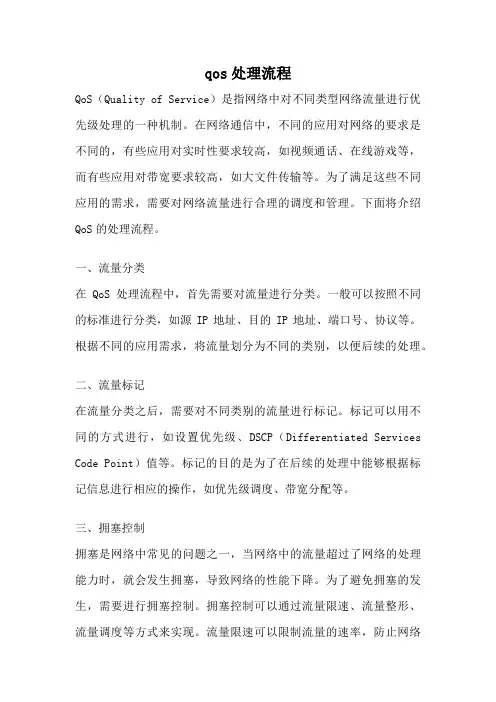

qos处理流程QoS（Quality of Service）是指网络中对不同类型网络流量进行优先级处理的一种机制。

在网络通信中，不同的应用对网络的要求是不同的，有些应用对实时性要求较高，如视频通话、在线游戏等，而有些应用对带宽要求较高，如大文件传输等。

为了满足这些不同应用的需求，需要对网络流量进行合理的调度和管理。

下面将介绍QoS的处理流程。

一、流量分类在QoS处理流程中，首先需要对流量进行分类。

一般可以按照不同的标准进行分类，如源IP地址、目的IP地址、端口号、协议等。

根据不同的应用需求，将流量划分为不同的类别，以便后续的处理。

二、流量标记在流量分类之后，需要对不同类别的流量进行标记。

标记可以用不同的方式进行，如设置优先级、DSCP（Differentiated Services Code Point）值等。

标记的目的是为了在后续的处理中能够根据标记信息进行相应的操作，如优先级调度、带宽分配等。

三、拥塞控制拥塞是网络中常见的问题之一，当网络中的流量超过了网络的处理能力时，就会发生拥塞，导致网络的性能下降。

为了避免拥塞的发生，需要进行拥塞控制。

拥塞控制可以通过流量限速、流量整形、流量调度等方式来实现。

流量限速可以限制流量的速率，防止网络中某个应用占用过多的带宽。

流量整形可以对流量进行缓存和调整，使得流量的速率符合网络的处理能力。

流量调度可以根据不同流量的优先级进行调度，保证高优先级流量的传输。

四、带宽分配在网络中，带宽是有限的资源，不同的应用对带宽的需求也是不同的。

为了合理利用带宽资源，需要进行带宽分配。

带宽分配可以根据应用的需求和流量的优先级进行，优先满足高优先级流量的需求。

常见的带宽分配方式有固定带宽分配和动态带宽分配。

固定带宽分配是指为不同的应用分配固定的带宽，不受其他应用的影响。

动态带宽分配是指根据流量的实际情况进行带宽的分配，根据流量的优先级和网络的状况动态调整带宽的分配。

五、流量调度流量调度是QoS处理流程中的重要环节之一。

影响QoS的因素
第三是网络排队。 网络中存在很多的节点，如路由器、网关等。这些节点采 用排队机制决定数据发放的顺序。如果在瞬间某节点数据排 队较长，该节点就会采取丢弃数据包的方式保证节点的正常 工作。即使没有被丢弃，经过较长的排队之后，这些数据包 往往要花很长的时间才能到达目的地，由此就产生了网络的 时延以及时延抖动。丢包、时延、时延抖动都会对QoS产生 很大的影响。
IP QoS实现模型及技术
约束路由
约束路由用来计算受到多种约束时的路由，它从QoS路由发展 而来，只是对QoS路由的限制参数进行了一定的扩充。约束路由 扩展了QoS路由，考虑了管制等其他约束。约束路由的目标是： 选择能够满足特定QoS需求的路由以提高网络的利用率。当决 定—个路由时，约束路由不仅涉及网络的拓扑结构，而且还包 括业务流提出的需求、链路资源可用性以及网络管理员规定 的—些可能的管制。 约束路由可能会找到—条较长且负载较轻的路径，这条路径优 于负载重的最短路径，使网络流量更为均匀。约束路由的有效 实现需要各个路由器之间相互配合。
QoS综述
• QoS是一些服务于网络质量技术的总和，可以通过这些技术 优化网络资源的利用，转发设备上对流量进行转发的接口 的容量，是一种基本的网络资源。 • QoS机制通过在流量之间分配这种资源来提供不同的服务质 量，由于网络层次之间、对等层次之间都存在服务和被服 务关系。因此，QoS不只局限于网络层和应用层，它存在于 网络的各个协议层次之间。它的目的就是向用户提供究
目录
QoS综述 影响QoS的因素 QoS的关键指标 IP网中主要的QoS机制
IP QoS实现模型及技术
QoS综述
• 随着IP网络的不断扩大和网络承载业务的不断增加，用户对网络 服务质量的要求也在不断的提高。然而传统的IP网络只提供“尽 力而为”的数据传输能力，并不能保证服务质量，虽然充分增加 网络的带宽是解决IP QoS(IP Quality-of -Service)问题最直接、最有 效的方法，但新业务的不断增长决定了IP网络带宽的增加也无法 完全满足业务发展的需求。 • 因此QoS质量保证已成为网络设备必须具备的特性，但如何根据 不同的用户类别和业务类别来提供相应的带宽、时延、抖动和丢 包率等参数，并且在全网端到端的业务传输中如何保证端到端的 网络QoS服务质量成为了研究的关键。

IP QOS技术概述接入网产品部李锐内容•技术背景•QoS的概念•IP QoS电信网络架构中的关键构件•QoS技术分类•现有QoS技术介绍•QoS需要实现的功能•配置实例一、技术背景•目前，多数运营商对于电信业务网的承载主要采用IP专网的方式，如专门的VoIP网和专门的视频会议网。

其主要思路是将IP专网直接架构在SDH或ATM网之上。

这是非常浪费资源的方式，还加大了运维成本，不利于新业务的推出。

另一种常用方法就是加大IP层之下SDH和ATM的传送能力，即“过带宽解决方式”。

这种方式也是以牺牲运营商巨大投资为代价的。

为此，电信运营商一直致力于采用IP网技术来作为下一代网络技术的统一平台，但随时间的推移，人们设想中的基于ＩＰ和ＭＰＬＳ的多业务网并未真正得以实施，ＱｏＳ和流量管理都没有得到很好解决，多播业务几乎没有应用，这些问题导致简单的将Internet技术用于电信网是行不通的。

其根本原因是，现有的因特网只适合传送非实时的数据类业务，如www、FTP、E-mail等。

而今，宽带接入的迅速增长已导致了运营商的IP网络架构得以膨胀式地扩张。

几年前，VoIP业务首先被引入到IP网络中来，但其服务质量未得到解决。

更进一步的是，运营商为增加赢利空间、拓展用户群，也正在尝试在此单一而庞大的IP网络上能够提供越来越多的新型增值服务，尤其是交互式的个人多媒体通信。

技术背景(续)•Internet正在向一个多业务数据网络演进，实现统一的支持QoS能力的电信级多业务IP网络是发展的趋势。

通过QoS，运营商或用户能够对网络上传输的视音频流等对实时性要求较高的数据提供优先服务，从而保证较低的延迟。

传统的IPv4缺乏对QoS足够的支持机制。

当前，IETF（Internet Engineering Task Force）建议了多种协议来实现QoS支持，包括综合服务、资源预留协议(RSVP)、区分服务(DiffServ)、多协议标签交换(MPLS)以及业务流量工程(Traffic Engineering)等，IPv6中也包含了QoS的支持特性。

IP网络QoS技术
多协议标签服务(MultiProtocol Lable Service)
1. MPLS是一种比IP路由快的转发机制，它位于ISO 7层 模型中的第2、3层之间。标签代表转发等价类 FEC(Forwarding Equivalence Class)和服务级别的组合。 路由器对具有不同标签的分组分别处理，从而为不同 类型的流提供区分QoS保障。 2. MPLS通过标签分配协议LDP或扩展的RSVP来建立 标签交换路径LSP
网络丢包（Packet Loss ）
100M
10M FIFO Queue
4
4
3
2
1
Queue Length=3
Drop
网络丢包用于衡量网络的可靠性，单位为pps或者百分比。 网络发生拥塞的情况下，由于所有队列被占满，必然导致部分数据包
被丢弃。
通过拥塞管理技术可以实现区分式服务，保证关键数据流优先转发。
•
区分服务在“尽力而为”和“集成服务”之间进行了折中。基本思 想：将用户的数据流按照服务质量要求来划分等级，任何用户的数 据流都可以自由进入网络，但是当网络出现拥塞时，级别高的数据 流在排队和占用资源时比级别低的数据流有更高的优先权。 具有良好的可扩展性，适宜于在骨干网络中应用。
•
DiffServ模型体系结构
应用层
表示层 会晤层 传输层 网络层 数据链路层 物理层 LER1
表示层
会晤层 传输层 网络层 LER2 数据链路层 物理层
QOS 使能应用 QOS API
IntServ/RSVP-TE
DiffServ 端——端的QOS实现
IntServ/RSVP-TE
MPLS为Inter-serv模型扩展了原先的RSVP形成RSVP-TE

QOS各种队列详解(FIFO,FQ,CBWFQ,PQ) 对于拥塞管理，一般采用队列技术，使用一个队列算法对流量进行分类，之后用某种优先级别算法将这些流量发送出去。

每种队列算法都是用以解决特定的网络流量问题，并对带宽资源的分配、延迟、抖动等有着十分重要的影响。

这里介绍几种常用的队列调度机制。

1. FIFO（先入先出队列，First In First Out Queuing）图9 先入先出队列示意图如上图所示，FIFO按照时间到达的先后决定分组的转发次序。

用户的业务流在某个设备能够获得的资源取决于分组的到达时机及当时的负载情况。

Best-Effort报文转发方式采用的就是FIFO的排队策略。

如果设备的每个端口只有一个基于FIFO的输入或输出队列，那么恶性的应用可能会占用所有的网络资源，严重影响关键业务数据的传送。

每个队列内部报文的发送（次序）关系缺省是FIFO。

2. PQ（优先队列，Priority Queuing）图10 优先队列示意图PQ队列是针对关键业务应用设计的。

关键业务有一个重要的特点，即在拥塞发生时要求优先获得服务以减小响应的延迟。

PQ可以根据网络协议（比如IP，IPX）、数据流入接口、报文长短、源地址/目的地址等灵活地指定优先次序。

优先队列将报文分成4类，分别为高优先队列（top）、中优先队列（middle）、正常优先队列（normal）和低优先队列（bottom），它们的优先级依次降低。

缺省情况下，数据流进入normal队列。

在队列调度时，PQ严格按照优先级从高到低的次序，优先发送较高优先级队列中的分组，当较高优先级队列为空时，再发送较低优先级队列中的分组。

这样，将关键业务的分组放入较高优先级的队列，将非关键业务的分组放入较低优先级的队列，可以保证关键业务的分组被优先传送，非关键业务的分组在处理关键业务数据的空闲间隙被传送。

PQ的缺点是如果较高优先级队列中长时间有分组存在，那么低优先级队列中的报文将一直得不到服务。

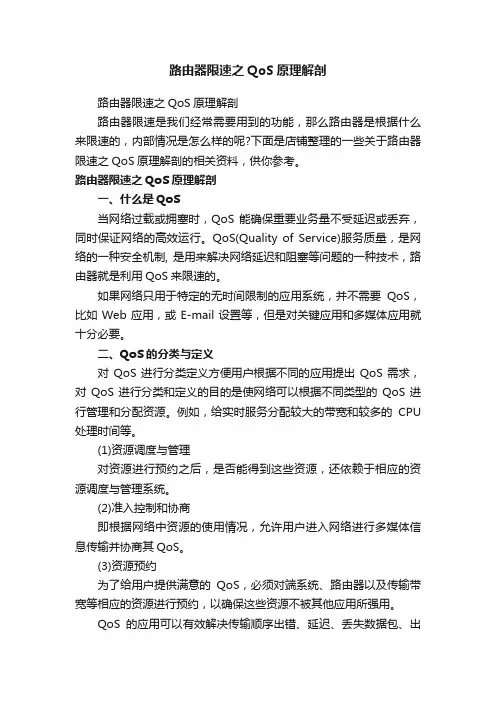

路由器限速之QoS原理解剖路由器限速之QoS原理解剖路由器限速是我们经常需要用到的功能，那么路由器是根据什么来限速的，内部情况是怎么样的呢?下面是店铺整理的一些关于路由器限速之QoS原理解剖的相关资料，供你参考。

路由器限速之QoS原理解剖一、什么是QoS当网络过载或拥塞时，QoS 能确保重要业务量不受延迟或丢弃，同时保证网络的高效运行。

QoS(Quality of Service)服务质量，是网络的一种安全机制, 是用来解决网络延迟和阻塞等问题的一种技术，路由器就是利用QoS来限速的。

如果网络只用于特定的无时间限制的应用系统，并不需要QoS，比如Web应用，或E-mail设置等，但是对关键应用和多媒体应用就十分必要。

二、QoS的分类与定义对QoS进行分类定义方便用户根据不同的应用提出QoS需求，对QoS进行分类和定义的目的是使网络可以根据不同类型的QoS进行管理和分配资源。

例如，给实时服务分配较大的带宽和较多的CPU 处理时间等。

(1)资源调度与管理对资源进行预约之后，是否能得到这些资源，还依赖于相应的资源调度与管理系统。

(2)准入控制和协商即根据网络中资源的使用情况，允许用户进入网络进行多媒体信息传输并协商其QoS。

(3)资源预约为了给用户提供满意的QoS，必须对端系统、路由器以及传输带宽等相应的资源进行预约，以确保这些资源不被其他应用所强用。

QoS的应用可以有效解决传输顺序出错、延迟、丢失数据包、出错等问题，为最大化利于带宽提供了一种方案。

路由器QoS的设置方法比较上面的两个设置界面可以看到企业级路由器IP QOS功能与SOHO级路由器IP带宽控制不同之处：1) 设置带宽控制规则时，SOHO级路由器只能选择“保障最小带宽”和“限制最大带宽”二者中的一个，也就是只能设置上限或者下限，不可以同时对二者进行限制。

相反的企业级路由器在设置的时候既可设置最小带宽，又可设置最大带宽的值。

2) 当一条规则的IP地址是一个地址段时，SOHO级路由器是此地址段内的所有电脑共享填写在“带宽大小”里的值。

低延迟队列
低延迟队列
低延迟队列(LLQ)把PQ的特性加入到了CBWFQ中，这点和IP RTP优先级特性类似。如果没有LLQ， 对于一些实时的数据流量，比如语音数据流量，CBWFQ对于每个定义好的分类的操作是基于WFQ 的。采用了LLQ之后，该分类的操作将优先于别的分类。LLQ减少了语音会话的抖动。LLQ和IP RTP优先级特性的区别在于，它不受UDP端口号的限制。 PQ和CBWFQ队列的带宽总和不能超过接口带宽的75%，可通过max-reserved-bandwidth命令修改 默认的最大可预留带宽。
01 概述
03 最小带宽 05 RED技术
目录
02 默认情况配置 04 设置方式 06 低延迟队列
概述
概述
IP QOS：比单键限制BT、迅雷更有效的带宽管理方案 “怎么速那么慢啊，这吧太差了！”作为吧经营者的您，听到这些抱怨时，您是否会迷惑：“宽 带从8M的ADSL线路换成了10M的光纤，从一条电信10M光纤增加到电信和通各10M光纤，仍然是慢， 到底多少带宽才不会慢？”带宽真的不够吗？不是，一般情况下，一个200台电脑的吧，10M的光 纤线路足矣！（当然，电信与通之间互访速度慢的“顽疾”除外）
默认情况配置
默认情况配置
默认情况下，整个络的带宽是共享的，共享的也就意味着是互相影响的，络中部分用户去看络电 视、去下载电影、存在病毒等都会严重影响到其他用户的正常运行。那么是不是屏蔽了BT、迅雷 等常用下载软件就能正常呢？也不是，下载确实是带宽占用的最大源头，但是您屏蔽了BT、迅雷， 那还有电骡、比特精灵怎么办？再屏蔽了电骡、比特精灵，还有哇嘎、POCO以及PPLIVE、 PPSTREAM等、据不完全统计，常见的P2P软件至少有几十种，屏蔽永远是治标不治本，另外下载 对于吧来说，也有很大的需求和客户源头，比如在空闲时您可能需要用迅雷和BT来下载最新的络 游戏，如果完全屏蔽了BT、迅雷等，反而导致使用不方便和流失部分顾客，使吧在竞争中处于不 利的境地！

高。
实现类别选择PHB的机制包括：严格的优先级排队、加权公平排队 （WFQ）、加权循环排队（WRR）、基于业务等级的排队策略等。这 些机制可以由Diff-serv模型中的各种PHB共享。
加速转发PHB（EF PHB）
EF PHB所描述的是一组用于实现低丢包率、低时延、低抖动，具有带宽
应用领域：主要用于企业网和小型的ISP。
Diff-serv
区分服务为之提供服务的对象是具有相同特性的数据流的聚合，而非单个数
据流。每类聚合的数据分组用一个特定的区分服务（DS）字段值标记，在
IPv4中用TOS字段作为DS字节，IPv6用业务类型（Traffic Class）字段。每个 DS值规定了分组在网络中传送的性能，称之为“每以跳行为”（PHB－Per Hop Behavior）。 区分服务将策略控制功能与核心网络剥离，将其移植网络边界，使得核心路 由器只需关心分组的转发，即根据DS值对不同类别的分组进行不同等级的转
Diff-serv包括3个方面的内容：
服务区分：根据业务要求确定数据流的服务划分，给出DS值和服务特性的
映射关系。 分类转发：根据DS字段实现不同等级的公平的转发服务，主要采用各类队 列的调度技术。这是路由器技术。 网络资源分配：即网络装备和配置－－资源的配备是根据服务提供商承诺
向用户提供的服务类别、数量和位置计算得出的。所谓装备就是确定和分配
算法时延――编码器通常是根据一定数量的采样值生成话音 编码的，这些值的集合称之为一帧。某些算法还需要知道下 一帧的部分数据，称之为前视（Lookahead）。算法时延 就等于帧长和前视长度之和，其值完全取决于算法，和具体 实现无关。
影响时延的因素（续）
计算时延――编码器分析时间和解码器重建时间，其值取决

宽带通信网信息与通信工程学院靳浩1宽带通信网⏹通信网技术的发展⏹ATM 技术原理⏹宽带网交换技术⏹IP网络体系结构与关键技术⏹IP网络的QoS技术⏹IP网络安全与管理技术⏹MPLS技术及其发展⏹移动IP技术及其发展⏹下一代网络技术IP网络的QoS技术⏹QoS技术概述⏹IP的QOS技术⏹IP的业务模型⏹IP的QOS技术实施QoS的定义⏹在通信和计算机网络中，服务质量简称QoS(Quality of Service)；⏹目前学术界普遍认为QoS有广义和狭义之分：⏹狭义QoS：指技术指标，例如传输延迟、抖动、丢失率、带宽要求、吞吐量等；⏹广义QoS：指资源调配与利用、层与层之间的协商，从而涉及不同层次的QoS。

⏹目前主要研究狭义QoS。

QoS标准及应用层次⏹目前涉及QoS控制和管理的标准有：⏹应用层：ISO/OSI提出了基于ODP分布式环境的QoS控制；⏹网络层：ATM论坛提出了QoS控制的策略和实现；⏹IETF的综合业务模型和差分业务模型用于解决因特网的QoS控制和管理；⏹数据链路层：以太网络中提出的802.1p、802.1q以及SBM（Subnet Bandwidth Management）.QoS标准及应用层次应用层表示层会话层传输层网络层数据链路层物理层应用层表示层会话层传输层网络层数据链路层物理层支持服务质量的高层应用(ODP ）QoS API RSVP DiffServ/ATM SBM802 SBM802 SBM RSVP DiffServ/ATM 端到端的服务质量从上到下的服务质量技术网络RSVPQoS标准及应用层次⏹不同企业使用的服务质量参数不同，导致各层次上的参数的语法、语义和语用不一致，使得提出的种种QoS技术难以协同地为建立复杂的分布式系统而服务。

⏹系统中高层应用程序与下层不同层次中单元的QoS参数含义、表示和度量不同，需要的QoS转换太多，导致系统复杂低效。

目前主要的服务质量等级及映射⏹以下标准化组织对服务质量等级进行了定义：⏹ITU-T⏹ETSI的TIPHON⏹3GPP目前主要的服务质量等级及映射⏹ITU-T：⏹Y.1541只将IP业务QoS分为6类：主要根据IPTD（传输时延）、IPDV（时延变化）、IPLR（丢包率）、IPER（错误率）四个方面综合划分QoS类别；各级与延迟敏感性、丢包率之间有按照等级的映射；（话音最大400ms，抖动50ms，丢失率为10-3）;⏹H.323 Annex N定义的业务类别分为两大类，即GSC（对时延、抖动敏感）和CSC（无要求），各自又分别分为4类，从错误率（有/无）和带宽（CBR/VBR等）的角度进行映射。

VPN中IP地址的QoS配置和带宽管理方法在VPN中，IP地址的QoS配置和带宽管理方法是确保网络性能稳定和满足用户需求的关键。

本文将介绍VPN中IP地址的QoS配置和带宽管理方法，以帮助用户优化网络使用体验。

一、IP地址的QoS配置方法在VPN中，通过QoS（Quality of Service）配置来提供不同服务质量的传输。

QoS允许网络管理员对网络资源进行分配和优化，使得关键应用能够优先获得带宽和延迟。

以下是配置IP地址的QoS方法：1. 流量分类：根据不同的应用需求，将流量分为多个类别。

例如，可以将实时语音和视频流量分为高优先级类别，将普通数据传输分为低优先级类别。

2. 确定QoS策略：设置不同类别的优先级和带宽限制。

例如，为高优先级类别分配更多的带宽，并保证低优先级类别的传输不会影响高优先级类别的性能。

3. 配置QoS参数：在VPN设备上配置QoS参数，如带宽限制、优先级标记和流量队列等。

4. 监测和优化：定期监测QoS配置的效果，并根据需要进行优化。

例如，根据实际网络流量情况对QoS策略进行动态调整。

二、带宽管理方法带宽管理是指对网络中的带宽资源进行合理分配和管理，以保证网络的稳定性和性能。

以下是在VPN中进行带宽管理的常用方法：1. 流量控制：通过设置带宽限制来控制不同应用所使用的带宽。

例如，可以限制某些应用或用户的带宽占用，以避免他们占用过多的网络资源。

2. 带宽调度：根据不同应用的需求和优先级，调度带宽资源。

例如，为实时应用提供足够的带宽，以确保其正常运行。

3. 流量整形：对传输的流量进行整形，即限制其速率和延迟。

这有助于平衡网络流量，防止网络拥塞。

4. 带宽监测：定期监测网络带宽的使用情况，以及流量的变化和趋势。

这可以帮助管理员及时发现问题，并采取相应措施进行调整和优化。

需要注意的是，QoS配置和带宽管理方法应根据实际需求和网络环境进行合理选择和调整。

同时，VPN设备和软件也应具备相应的功能和配置选项，以支持QoS和带宽管理的实施。

IPQoS（DSCP）的流分类方法详解zz...IP QoS(DSCP)的流分类方法详解zz2007-12-13 17:13:15| 分类：默认分类|字号订阅RFC 791中把TOS位的IPPrecedence划分成了8个优先级，可以应用于流分类，数值越大表示优先级越高。

0 1 2 3&nb sp; 4 5 6 7+-----+-----+-----+-----+-----+-----+-----+-----+| PRECEDENCE | D | T | R | 0 | 0 |+-----+-----+-----+-----+-----+-----+-----+-----+111 - Network Control110 - Internetwork Control101- CRITIC/ECP100 - Flash Override011 - Flash010 - Immediate001 - Priority000 – Routine但是在网络中实际部署的时候这8个优先级是远远不够的，于是在RFC2474中又对TOS进行了重新的定义。

把前六位定义成DSCP，后两位保留。

0 1 2 3 4 5 6 7+---+---+---+---+---+---+---+---+| DSCP | CU |+---+---+---+---+---+---+---+---+DSCP: differentiatedservices codepoinCU: currentlyunused但是由于DSCP和IPPRECEDENCE是共存的于是存在了一些兼容性的问题，DSCP的可读性比较差，比如DSCP43我们并不知道对应着IPPRECEDENCE的什么取值，于是就把DSCP进行了进一步的分类。

DSCP总共分成了4类。

ClassSelector(CS) aaa 000ExpeditedForwarding(EF) 101 110AssuredForwarding(AF) aaa bb0Default(BE) 000 0001，默认的DSCP为000 0002，CS的DSCP后三位为0，也就是说CS仍然沿用了IPPRECEDENCE只不过CS定义的DSCP=IPPRECEDENCE*8，比如CS6=6*8=48，CS7=7*8=563，EF含义为加速转发，也可以看作为IPPRECEDENCE为5，是一个比较高的优先级，取值为101110(46)，但是RFC并没有定义为什么EF的取值为46。

Qos-2-分类和标记QOS-分类和标记分类是QOS最基本的组件，没有分类的话，⽹络中的所有数据将是⼀样的，就不能做任何QOS策略数据包可以基于如下类型进⾏分类，⼀层物理接⼝，⼦接⼝，⼆层 MAC地址，COS， VLAN ID三层 IP pre DSCP 源⽬IP地址⾼层 TCP / UDP 还有⾼层应⽤最主要的就是考虑⼆层和三层⼆层以太⽹封装DMAC SMAC TYPE⽬的MAC 源MAC 类型，标记上层协议上层协议标识0x0800 IP0x0806 ARP这能打吗？在哪⼉打？好像没有，但是还记得trunk吗？Trunk链路会携带vlan id ,并且它会将传统的以太⽹帧改为802.1Q的帧格式是否打tag 2byte 帧优先级3bit 1bit VLAN号帧优先级，user priority 可以⽤做⼆层的标记，3bit，3位，2的3次⽅，可以分为8种⼆层的流量标记(0-7)三层IP 报头封装IP报头中有专门的位置让我们来⽤服务质量 8bit但是后⾯两位全部置0 ，还剩下6位，⼜分为两种IP pre只⽤到了前三位，也是8种标记DSCP⽤到了前六位，就就是64种标记⽅法打标的⽅法不⼀样，所能区分的数据包种类也是不⼀样的，QOS的分类技术说⽩了，就是进⾏抓取，先抓取（进⾏分类），后标记，打上记号，⽅便后⾯的环节进⾏处理ACL 最常见的⼯具NBAR 在接⼝上对流量⾃动分类，并且能做到ACL做不到的东西，ACL并不能针对于⾼层流量进⾏抓取。

NBAR的使⽤⽅法Class-mapR1(config)#class-map aaR1(config-cmap)#match protocol ?aarp AppleTalk ARPappletalk AppleTalkarp IP ARPbgp Border Gateway Protocolbittorrent bittorrentbridge Bridgingbstun Block Serial Tunnelcdp Cisco Discovery Protocolcitrix Citrix Systems Metaframe 3.0clns ISO CLNSclns_es ISO CLNS End Systemclns_is ISO CLNS Intermediate Systemcmns ISO CMNScompressedtcp Compressed TCP (VJ)cuseeme CU-SeeMe desktop video conferencedecnet DECnetdecnet_node DECnet Nodedecnet_router-l1 DECnet Router L1decnet_router-l2 DECnet Router L2dhcp Dynamic Host Configurationdirectconnect Direct Connect Version 2.0dlsw Data Link Switching (Direct encapsulation only)--More—然后就可以看到N多预配的策略，供分类抓取总之⼀句话，NBAR可以做数据包的深层次检测，⽽ACL不⾏。
