程控交换机原理(华为)

交换机的工作原理交换机是计算机网络中常用的网络设备，用于连接多个网络设备，实现数据的传输和交换。

它能够根据目的地址来决定数据的传输路径，提高数据传输的效率和安全性。

下面将详细介绍交换机的工作原理。

1. 物理连接交换机通过物理连接将计算机、服务器、路由器等网络设备连接在一起。

每一个设备通过网线与交换机的端口相连，形成一个局域网(LAN)。

交换机通常有多个端口，可以连接多个设备。

2. MAC地址表交换机通过学习和维护一个MAC地址表来实现数据的传输。

MAC地址是网络设备的惟一标识符，类似于身份证号码。

交换机在收到数据包时，会查看数据包中的源MAC地址，并将该地址与接收到的端口进行绑定，更新MAC地址表。

这样，当交换机接收到数据包时，可以根据目的MAC地址查找对应的端口，将数据包转发到目标设备。

3. 数据转发交换机根据MAC地址表来决定数据的转发路径。

当交换机接收到数据包时，会查找目的MAC地址在MAC地址表中的对应端口，然后将数据包只发送到该端口上，而不是广播到所有端口。

这样可以避免数据包的冲突和浪费，提高数据传输的效率。

4. VLAN划分交换机还可以通过虚拟局域网(VLAN)的划分来提高网络的安全性和管理性。

VLAN可以将一个物理局域网划分为多个逻辑上的局域网，不同的VLAN之间的数据是隔离的，惟独在同一个VLAN中的设备才干相互通信。

通过VLAN的划分，可以实现不同部门或者用户之间的隔离，提高网络的安全性。

5. 网络管理交换机通常提供网络管理功能，可以通过网络管理软件对交换机进行配置和监控。

管理员可以设置VLAN、端口速率、安全策略等参数，以满足不同的网络需求。

同时，交换机还可以监控网络的流量、带宽利用率等信息，匡助管理员及时发现和解决网络故障。

总结：交换机是计算机网络中重要的网络设备，它通过物理连接将多个网络设备连接在一起，并根据MAC地址表来决定数据的转发路径。

交换机还可以划分VLAN，提高网络的安全性和管理性。

华为C&C08数字程控交换机产品介绍1.C&C08交换机的系统功能和特点 (2)1.1 C&C08交换机特点 (2)1.2 C&C08交换机系统硬件结构 (6)1.3 C&C08交换机系统软件结构 (10)2.C&C08交换机系统提供的业务 (11)2.1 对PSTN用户提供的业务 (11)2.2 对ISDN用户提供的业务 (11)2.3 Centrex业务 (13)2.4 酒店功能接口 (16)3.C&C08机的信令与接口 (19)3.1 C&C08信令系统特点 (19)3.2 接口种类 (20)3.3 时钟与同步 (21)3.4 C&C08操作维护中心 (22)3.4.1 C&C08维护测试 (22)3.4.2 C&C08话务统计 (23)3.4.3 C&C08网管 (25)3.4.4 C&C08告警系统 (26)4.设备机电参数及环境要求 (27)4.1设备机电参数 (27)4.2对环境温湿度的要求 (28)4.3对防尘和有害气体的防护要求 (29)4.4对电源和接地的要求 (29)4.4.1设备耗电量 (29)4.4.2电源 (30)4.4.3接地 (31)1. C&C08交换机的系统功能和特点1.1 C&C08交换机特点满足新国标及补充规定要求,确保网络的先进性C&C08数字程控交换系统，符合ITU-T和新国标--《邮电部电话交换设备总技术规范书》的要求，提供符合ITU-T标准的ISDN接口, 提供与分组网互连的PHI接口及多种无线接入方式，提供ITU-T标准的V5接口协议，具有完整的随路信令和先进的CCS7信令系统。

目前提供的新业务和新功能达100多种。

提供的业务及性能符合以下技术规范：《邮电部电话交换设备总技术规范书》（YDN 065－1997）《中国电信交换机99版内容说明》《中国电信互联互通点交换设备技术要求》《开放呼叫前转，语音邮箱，电话卡等业务的技术要求》（GF009－94）《中国电话网随路信号方式技术规范》《中国国内电话网NO.7信号方式技术规范》（GF001－9001）《中国国内电话网NO.7信令方式综合数字业务网用户部分(ISUP)技术规范》(YDN-038-1997)《ISDN用户－－网络接口基本呼叫控制技术规范》《ISDN用户－－网络接口数据链路层技术规范》《ISDN用户－－网络接口补充业务技术规范及一致性测试》《本地交换机和接入网V5.1接口技术规范》《本地交换机和接入网V5.2接口技术规范》《国内NO.7信令方式技术规范――信令连接控制部分(SCCP)》(GF-010-95)《国内NO.7信令方式技术规范――事物处理能力部分(TC)》(GF-010-95)《中国智能网应用规范----INAP》《中国智能网业务交换点(SSP)设备技术规范》《被叫集中付费业务、记帐卡呼叫业务和虚拟专用网业务的业务含义和流程》(暂行规定) 中华人民共和国邮电部一九九八年三月《通用个人通信（UPT）、广域集中用户交换机（W AC）、电话投票（VOT）和大众呼叫（MAS）的业务含义合流程（报批稿）》中华人民共和国邮电部容量大、结构先进、处理能力强C&C08 系统容量可从256用户平滑扩充21万用户，并可进一步扩容到80万用户线或18万中继线，C&C08 采用话务分散控制结构，交换模块内部采用分级分散群机控制技术，模块内部通信采用内存映射技术，加上大量使用大容量内存和高性能CPU，使C&C08 系统的BHCA值达6000K。

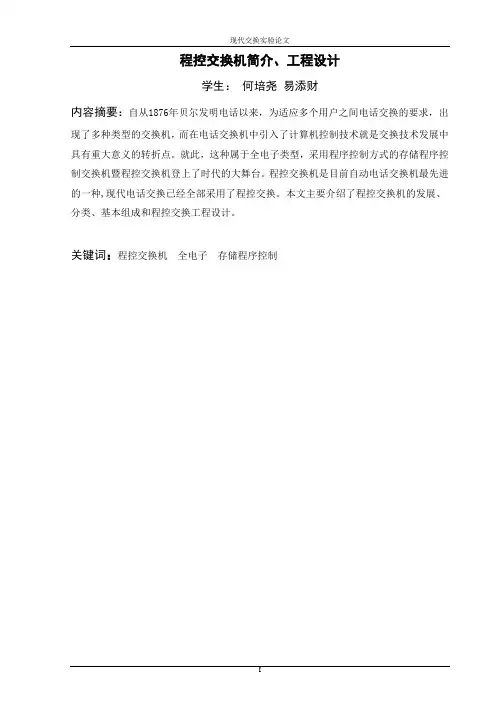

程控交换机简介、工程设计学生：何培尧易添财内容摘要：自从1876年贝尔发明电话以来，为适应多个用户之间电话交换的要求，出现了多种类型的交换机，而在电话交换机中引入了计算机控制技术就是交换技术发展中具有重大意义的转折点。

就此，这种属于全电子类型，采用程序控制方式的存储程序控制交换机暨程控交换机登上了时代的大舞台。

程控交换机是目前自动电话交换机最先进的一种,现代电话交换已经全部采用了程控交换。

本文主要介绍了程控交换机的发展、分类、基本组成和程控交换工程设计。

关键词：程控交换机全电子存储程序控制目录前言 (1)1 程控交换机的发展 (1)1.1 交换机的演进过程 (1)1.2 程控交换机的发展 (2)1.2.1 程控交换机中话路网的发展 (2)1.2.2 程控交换机中控制方式的发展 (2)1.2.3 程序软件的发展 (2)1.2.4 接入业务的发展 (2)2程控交换机的基本构成 (3)2.1 外围接口单元 (3)2.1.1用户线接口电路 (3)2.2 交换网络 (4)2.3 控制系统 (4)2.4 信令系统 (4)2.4.1 用户线信令 (5)2.4.2 局间信令 (5)2.5 出入中继器 (5)3 程控交换机的工程设计 (6)3.1 系统设计 (6)3.2 机房设计 (6)3.3 电源设计 (6)3.3.1 要求 (6)3.3.2 措施 (7)附录1：电话接续的基本信令流程 (8)附录2：程控交换机的基本结构图 (9)附录3：交换机与用户之间的连接网络 (10)参考文献： (11)程控交换机简介、工程设计前言人工交换的效率太低，不能满足大规模部署电话的需要。

随着半导体技术的发展和开关电路技术的成熟，人们发现可以利用电子技术替代人工交换。

电话终端用户只要向电子设备发送一串电信号，电子设备就可以根据预先设定的程序，将请求方和被请求方的电路接通，并且独占此电路，不会与第三方共享（当然，由于设计缺陷的缘故，可能会出现多人共享电路的情况，也就是俗称的“串线”）。

第十二章程控交换机系统12.1 系统概述数字程控交换系统立足于我国当前通信发展的实际情况,为满足智能化酒店、智能化综合大楼等智能化建筑对现代IP通讯技术的特殊需要,根据ITU-T标准及中国信息产业部相关的行业标准,综合先进的计算机技术、数字程控IP交换技术进行研制、开发和设计的。

采用IP交换技术,选用先进的通信专用器件,具有体积小、性能强、可靠性高、维护方便、便于扩容和性能升级等特点, IP语音采用国际通用标准的SIP、ITU-T-H.323(MGCP option)协议栈,符合中国信息产业部《YD/T1046-2000IP网关设备互通技术规》标准,可以和国际、国主流VoIP厂商产品互连互通。

系统融IP、交换技术于一体,适用于在电信、电力、水力、钢铁、公安、石化、油田、冶金、交通、部队等宽带接入设备接入Internet/Intranet网的IP交换业务,也可满足于机关、学校、金融等事业单位和酒店饭店的IP交换业务。

1、设计依据《邮电部交换设备总技术规书》（YDN 065－1997）《中国电信交换机99版容说明》《中国电信互联互通点交换设备技术要求》《开放呼叫前转，语音，卡等业务的技术要求》（GF009－94）《中国网随路信号方式技术规》《中国国网NO.7信号方式技术规》（GF001－9001）《中国国网NO.7信令方式综合数字业务网用户部分(ISUP)技术规》(YDN-038-1997) 《ISDN用户－－网络接口基本呼叫控制技术规》《ISDN用户－－网络接口数据链路层技术规》《ISDN用户－－网络接口补充业务技术规及一致性测试》《本地交换机和接入网V5.1接口技术规》《本地交换机和接入网V5.2接口技术规》《国NO.7信令方式技术规――信令连接控制部分(SCCP)》(GF-010-95)《国NO.7信令方式技术规――事物处理能力部分(TC)》(GF-010-95)《中国智能网应用规----INAP》《中国智能网业务交换点(SSP)设备技术规》《通用个人通信（UPT）、广域集中用户交换机（WAC）、投票（VOT）和大众呼叫（MAS）的业务含义合流程（报批稿）》中华人民国邮电部12.2 系统设计本次设计根据甲方标书要求选用华为C&C08交换机，系统设计及功能如下：1、系统配置根据系统容量功能要求，配置C&C08系统，系统配置如下：2、C&C08交换机系统结构（1）硬件结构C&C08数字程控交换系统由管理模块(AM)、通信模模块(CM)和交换模块(SM)组成，如图下所示。

程控交换机程控交换机的基本原理它是程序控制的，由时分复用网络进行物理上的电路交换的一种电话接续交换设备。

结构有很多种，常见的有集中控制、分散控制或两者结合。

技术指标有很多，BHCA/呼损接通率，无故障间隔时间等。

一、电话交换机就控制方式而论,主要分两大类:1.布线逻辑控制(WLC,Wired Logic Control)它是通过布线方式实现交换机的逻辑控制功能,.通常这种交换机仍使用机电接线器而将控制部分更新成电子器件,因此称它为布控半电子式交换机,这种交换机相对于机电交换机来说,虽然在器件与技术上向电子化迈进了一大步,但它基本上继承与保留了纵横制交换机布控方式的弊端,体积大,业务与维护功能低,缺乏灵活性,因此它只是机电式向电子式演变历程中的过度性产物.2.存储程序控制(SPC,Stored Program Control)它是将用户的信息和交换机的控制,维护管理功能预先变成程序,存储到计算机的存储器内.当交换机工作时,控制部分自动监测用户的状态变化和所拨号码,并根据要求执行程序,从而完成各种交换功能.通常这种交换机属于全电子型,采用程序控制方式,因此称为存储程序控制交换机,或简称为程控交换机.程控交换机按用途可分为市话，长话和用户交换机；按接续方式可分为空分和时分交换机。

程控交换机按信息传送方式可分为：模拟交换机和数字交换机。

由于程控空分交换机的接续网络(或交换网络)采用空分接线器(或交叉点开关阵列)，且在话路部分中一般传送和交换的是模拟话音信号，因而习惯称为程控模拟交换机，这种交换机不需进行话音的模数转换(编解码),用户电路简单，因而成本低，目前主要用作小容量模拟用户交换机。

程控时分交换机一般在话路部分中传送和交换的是模拟话音信号，因而习惯称为程控数字交换机，随着数字通信与脉冲编码调制(PCM)技术的迅速发展和广泛应用，世界各先进国家自60年代开始以极大的热情竞相研制数字程控交换机，经过艰苦的努力，法国首先于1970年在拉尼翁(Lanion)成功开通了世界上第一个程控数字交换系统E10,它标志着交换技术从传统的模拟交换进入数字交换时代。

交换机工作原理及配置全解交换机是计算机网络中常见的一种网络设备，其作用是在局域网内的设备之间进行数据交换和转发。

而交换机的工作原理即为实现这一功能的具体过程，下面将详细介绍交换机的工作原理及配置。

一、交换机的工作原理1.物理层连接：交换机通过其多个端口与计算机等网络设备进行物理连接，这些端口用于接收和发送数据。

2.数据帧：当一个数据包从交换机的一些端口进入时，交换机会将数据包封装成帧，即添加首部和尾部信息，形成数据帧。

3.MAC地址：数据帧中包含源MAC地址和目标MAC地址，MAC地址是每个设备的唯一识别码。

交换机通过查找数据帧中的目标MAC地址来确定将数据帧转发给哪一个端口。

4.MAC地址表：交换机内部有一个MAC地址表，用于存储设备的MAC地址和相应的端口号。

当交换机接收到一个数据帧时，它会查找该数据帧中的源MAC地址，并将其与相应的端口号添加到MAC地址表中。

5.转发数据帧：当交换机收到一个数据帧后，它会查找数据帧中的目标MAC地址，并在MAC地址表中查找相应的端口号。

如果找到了目标MAC地址，则将数据帧只转发到对应的端口上；如果没有找到，则将数据帧广播到所有端口上（除了源端口）。

6.学习功能：当交换机在数据帧中找不到目标MAC地址时，它会记录下该数据帧的源MAC地址和源端口号，并将其添加到MAC地址表中。

这样，以后如果再有数据包的目标地址是该源地址，交换机就可以直接将数据帧转发到对应的端口上，而不需要广播。

7.碰撞域：交换机工作在数据链路层，它能够隔离碰撞域。

当数据帧进入交换机后，交换机会根据其目标MAC地址直接将数据帧转发到对应的端口上，而不是广播到整个网络。

因此，交换机可以减少网络中的数据碰撞，提高网络性能。

二、交换机的配置1.登录交换机：通过终端软件（如PuTTY）连接计算机和交换机。

输入交换机的IP地址和用户名、密码进行登录。

2. 配置管理IP：在登录后的命令行界面中，通过命令配置交换机的管理IP地址，例如：“interface vlan 1”、“ip address192.168.1.1 255.255.255.0”。

交换机的工作原理交换机是计算机网络中常用的网络设备，用于连接多台计算机和其他网络设备，实现数据的传输和通信。

交换机的工作原理是通过学习和转发数据帧来实现网络设备之间的通信。

1. 数据帧的传输交换机通过物理端口接收和发送数据帧。

当一台计算机发送数据时，数据被封装成数据帧，并通过网络电缆传输到交换机的端口。

交换机接收到数据帧后，会检查帧的目的MAC地址，并将帧转发到目标端口，从而将数据传输到目标计算机。

2. MAC地址学习交换机通过学习源MAC地址和对应的端口，建立一个MAC地址表。

当交换机接收到数据帧时，会检查帧中的源MAC地址，并将其与接收到帧的端口关联起来，更新MAC地址表。

这样，交换机就能够知道每个MAC地址所对应的端口，从而在转发数据时可以准确地找到目标端口。

3. 数据帧的转发当交换机接收到数据帧时，会检查帧的目的MAC地址，并查询MAC地址表，找到目标MAC地址对应的端口。

如果目的MAC地址在MAC地址表中存在，则交换机将数据帧转发到目标端口；如果目的MAC地址在MAC地址表中不存在，则交换机会将数据帧广播到所有其他端口，以便寻找目标设备。

4. VLAN的划分交换机支持虚拟局域网（VLAN）的划分，将一个物理交换机划分成多个逻辑上独立的虚拟网络。

不同的VLAN可以实现隔离和安全性。

交换机通过将不同VLAN的端口隔离开来，实现不同VLAN之间的数据隔离和通信。

5. 网络流量控制交换机可以实现网络流量控制，通过设置端口速率限制、流量优先级和队列管理等方式，对网络流量进行管理和调度。

这样可以避免网络拥塞和冲突，提高网络的性能和可靠性。

6. 网络安全交换机可以通过MAC地址过滤、端口安全、VLAN隔离等方式，提供网络安全保护。

交换机可以限制某些MAC地址的访问，防止未经授权的设备接入网络；可以限制某些端口的访问权限，防止未经授权的用户访问网络；可以将不同VLAN隔离开来，提高网络的安全性。

总结：交换机是计算机网络中重要的网络设备，通过学习和转发数据帧来实现网络设备之间的通信。

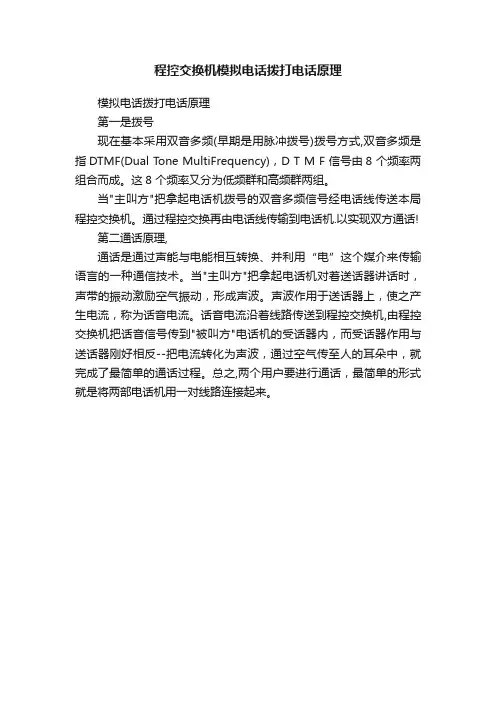

程控交换机模拟电话拨打电话原理
模拟电话拨打电话原理
第一是拨号
现在基本采用双音多频(早期是用脉冲拨号)拨号方式,双音多频是指DTMF(Dual Tone MultiFrequency)，D T M F 信号由8 个频率两组合而成。

这8 个频率又分为低频群和高频群两组。

当"主叫方"把拿起电话机拨号的双音多频信号经电话线传送本局程控交换机。

通过程控交换再由电话线传输到电话机.以实现双方通话!
第二通话原理,
通话是通过声能与电能相互转换、并利用“电”这个媒介来传输语言的一种通信技术。

当"主叫方"把拿起电话机对着送话器讲话时，声带的振动激励空气振动，形成声波。

声波作用于送话器上，使之产生电流，称为话音电流。

话音电流沿着线路传送到程控交换机,由程控交换机把话音信号传到"被叫方"电话机的受话器内，而受话器作用与送话器刚好相反--把电流转化为声波，通过空气传至人的耳朵中，就完成了最简单的通话过程。

总之,两个用户要进行通话，最简单的形式就是将两部电话机用一对线路连接起来。

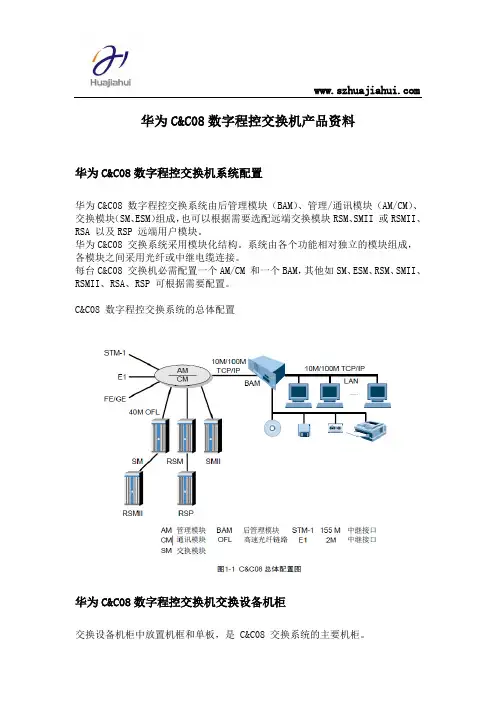

华为C&C08数字程控交换机产品资料华为C&C08数字程控交换机系统配置华为C&C08 数字程控交换系统由后管理模块（BAM）、管理/通讯模块（AM/CM）、交换模块（SM、ESM）组成，也可以根据需要选配远端交换模块RSM、SMII 或RSMII、RSA 以及RSP 远端用户模块。

华为C&C08 交换系统采用模块化结构。

系统由各个功能相对独立的模块组成，各模块之间采用光纤或中继电缆连接。

每台C&C08 交换机必需配置一个AM/CM 和一个BAM，其他如SM、ESM、RSM、SMII、RSMII、RSA、RSP 可根据需要配置。

C&C08 数字程控交换系统的总体配置华为C&C08数字程控交换机交换设备机柜交换设备机柜中放置机框和单板，是 C&C08 交换系统的主要机柜。

交换设备机柜的尺寸：宽 800mm（不带侧门）深 550mm高 2100mm（带顶盖）/1946.5mm（不带顶盖）侧门尺寸：高 2100mm，宽550mm，厚40mm华为C&C08数字程控交换机BAM 机柜BAM 机柜采用B68 服务器机柜。

B68 服务器机柜为标准19 英寸机柜，结构轻巧简单，通用性强。

B68 服务器机柜内放置配电盒和BAM 服务器组件（包括服务器、LAN Switch、KVMS 等）。

机柜外型尺寸（宽深高，单位为mm）：600mm 800mm 2100mm（带顶盖）/1946.5mm（不带顶盖）。

机柜的可用空间高度：40U（1U=44.45mm）。

B68 服务器机柜的组成包括机架、门板、侧门、顶盖、底盖、防尘网、告警灯等，其与交换设备的区别有：●B68 服务器机柜的上梁与顶盖连为一体。

●侧门为嵌入式，直接安装在机架两侧，安装侧门后机架宽度不变。

●底部需要安装防尘网。

机柜的门上也装有防尘网。

●B68 服务器机柜的过线孔为塑料盖板，线缆要穿过时用小刀在该板上划出所需●要的孔即可。
