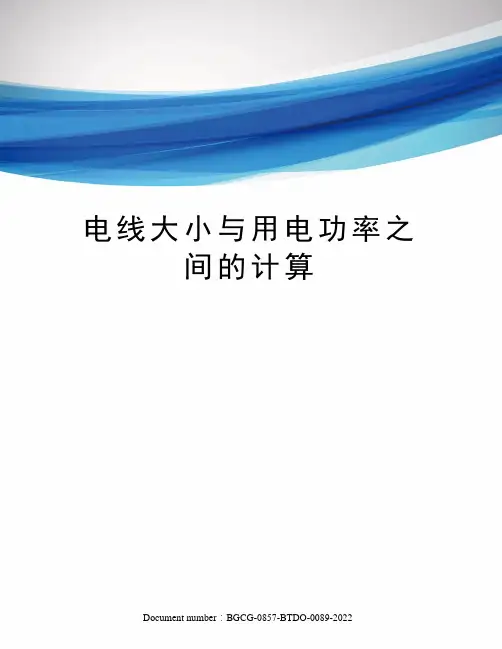

电线大小与用电功率之间的计算Document number：BGCG-0857-BTDO-0089-2022电线大小与用电功率之间的计算先估算负荷电流 1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流，安。
千瓦、电流，如何计算电力加倍，电热加半。
①单相千瓦，安。
②单相380，电流两安半。
③ 3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。
对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。
①这两句口诀中，电力专指电动机。
在380伏三相时（力率左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。
这电流也称电动机的额定电流。
【例1】千瓦电动机按“电力加倍”算得电流为11安。
【例2】 40千瓦水泵电动机按“电力加倍”算得电流为80安。
电热是指用电阻加热的电阻炉等。
三相380伏的电热设备，每千瓦的电流为安。
即将“千瓦数加一半”（乘）就是电流，安。
【例1】 3千瓦电加热器按“电热加半”算得电流为安。
【例2】 15千瓦电阻炉按“电热加半”算得电流为23安。
这句口诀不专指电热，对于照明也适用。
虽然照明的灯泡是单相而不是三相，但对照明供电的三相四线干线仍属三相。
只要三相大体平衡也可这样计算。
此外，以千伏安为单位的电器（如变压器或整流器）和以千乏为单位的移相电容器（提高力率用）也都适用。
即时说，这后半句虽然说的是电热，但包括所有以千伏安、千乏为单位的用电设备，以及以千瓦为单位的电热和照明设备。
【例1】 12千瓦的三相（平衡时）照明干线按“电热加半”算得电流为18安。
【例2】 30千伏安的整流器按“电热加半”算得电流为45安（指380伏三相交流侧）。

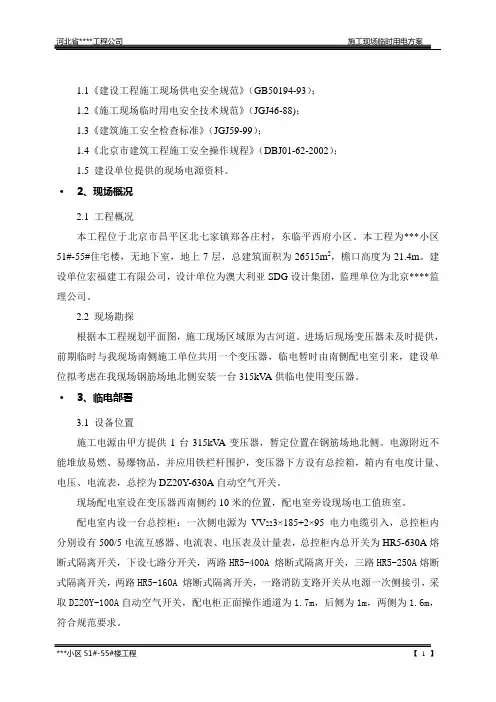

1.1《建设工程施工现场供电安全规范》（GB50194-93）；1.2《施工现场临时用电安全技术规范》（JGJ46-88)；1.3《建筑施工安全检查标准》（JGJ59-99）；1.4《北京市建筑工程施工安全操作规程》（DBJ01-62-2002）；1.5 建设单位提供的现场电源资料。
·2、现场概况2.1 工程概况本工程位于北京市昌平区北七家镇郑各庄村，东临平西府小区。
本工程为***小区51#-55#住宅楼，无地下室，地上7层，总建筑面积为26515m2，檐口高度为21.4m。
建设单位宏福建工有限公司，设计单位为澳大利亚SDG设计集团，监理单位为北京****监理公司。
2.2 现场勘探根据本工程规划平面图，施工现场区域原为古河道。
进场后现场变压器未及时提供，前期临时与我现场南侧施工单位共用一个变压器，临电暂时由南侧配电室引来，建设单位拟考虑在我现场钢筋场地北侧安装一台315kV A供临电使用变压器。
·3、临电部署3.1 设备位置施工电源由甲方提供1台315kV A变压器，暂定位置在钢筋场地北侧。
电源附近不能堆放易燃、易爆物品，并应用铁栏杆围护，变压器下方设有总控箱，箱内有电度计量、电压、电流表，总控为DZ20Y-630A自动空气开关。
现场配电室设在变压器西南侧约10米的位置，配电室旁设现场电工值班室。
配电室内设一台总控柜：一次侧电源为VV223×185+2×95电力电缆引入，总控柜内分别设有500/5电流互感器、电流表、电压表及计量表，总控柜内总开关为HR5-630A熔断式隔离开关，下设七路分开关，两路HR5-400A 熔断式隔离开关，三路HR5-250A熔断式隔离开关，两路HR5-160A 熔断式隔离开关，一路消防支路开关从电源一次侧接引，采取DZ20Y-100A自动空气开关，配电柜正面操作通道为1.7m，后侧为1m，两侧为1.6m，符合规范要求。
施工用电采用TN-S系统，三相五线制供电，配电室北侧设一组重负接地，其接地电阻≤10Ω。
