构造柱模板施工工艺

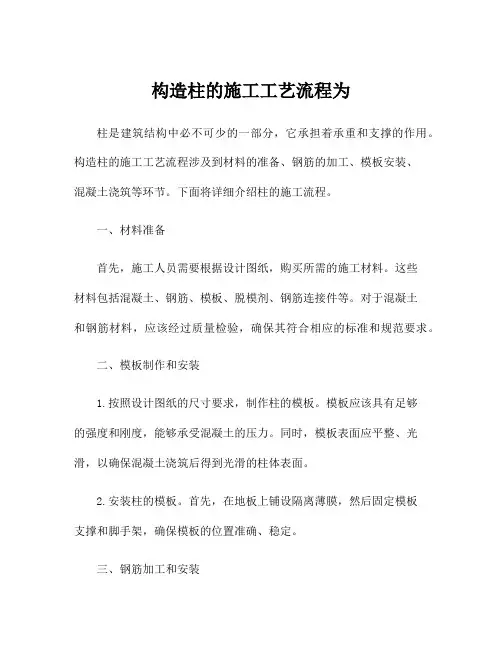

构造柱的施工工艺流程为柱是建筑结构中必不可少的一部分，它承担着承重和支撑的作用。

构造柱的施工工艺流程涉及到材料的准备、钢筋的加工、模板安装、混凝土浇筑等环节。

下面将详细介绍柱的施工流程。

一、材料准备首先，施工人员需要根据设计图纸，购买所需的施工材料。

这些材料包括混凝土、钢筋、模板、脱模剂、钢筋连接件等。

对于混凝土和钢筋材料，应该经过质量检验，确保其符合相应的标准和规范要求。

二、模板制作和安装1.按照设计图纸的尺寸要求，制作柱的模板。

模板应该具有足够的强度和刚度，能够承受混凝土的压力。

同时，模板表面应平整、光滑，以确保混凝土浇筑后得到光滑的柱体表面。

2.安装柱的模板。

首先，在地板上铺设隔离薄膜，然后固定模板支撑和脚手架，确保模板的位置准确、稳定。

三、钢筋加工和安装1.钢筋的加工包括根据设计图纸进行剪裁和弯曲等操作。

施工人员要按照图纸上的钢筋布置要求进行操作，确保钢筋的尺寸和位置准确无误。

2.安装钢筋。

根据设计要求，在模板内部安装预埋钢筋，然后使用钢筋连接件进行连接，确保钢筋之间的连接牢固。

四、施工现场的准备1.清理施工现场，保持清洁和整洁，确保施工的安全性和顺利进行。

2.搭建施工脚手架和安全网，保证施工区域的安全和施工人员的安全。

五、混凝土浇筑1.模板预处理。

在模板内部涂刷脱模剂，以防止混凝土与模板粘连。

2.砼料搅拌和运输。

将混凝土材料投入搅拌机加水搅拌，搅拌均匀后，使用搅拌车将混凝土运输至施工现场。

3.混凝土浇筑。

将混凝土均匀地倒入模板内部，施工人员在倒灌混凝土的同时观察模板内部是否有漏灌现象，并及时修正。

4.打捣和振动。

使用电动或气动捣击器进行混凝土的打捣和振动，以排除混凝土中的空气和空隙。

5.养护处理。

在混凝土浇筑完成后，对其进行养护处理，以保持适宜的温度和湿度，以促进混凝土的强度发展。

六、脱模和修整1.脱模。

混凝土的强度达到规定强度后，可进行脱模处理。

脱模时，应先拆除模板支撑和脚手架，然后逐步拆除模板。

构造柱施工工艺及注意事项构造柱施工顺序：先在构造柱留设位置上植筋，钢筋绑扎，位置一定要保证准确。

然后进行砌体砌筑，留设构造柱位置和马牙槎，最后模板支设，混凝土浇筑。

重点解释下构造柱的一些施工要点以及注意事项。

构造柱应按经确认的构造柱平面布置图进行留设。

大家都知道构造柱与砌体连接处砌成马牙槎，马牙槎先退后进，先退后进的目的是保证构造柱根部截面尺寸变大，构造柱根部与地面接触面积大，构造柱稳定性好。

马牙槎伸入墙体尺寸按60mm-80mm留设，高度不大于300mm，建议马牙槎高200——300mm。

并用切割工具将马牙槎处砌体切割成45°斜角，并打磨整平。

混凝土浇筑时容易捣实，整体观感良好。

为了保证构造柱外观质量，马牙槎应该进行吊线砌筑，保证上下一条直线。

构造柱配筋要求：构造柱纵筋与框架梁连接可以选择预留插筋（在现浇框架梁时预留插筋）、也可以后期植筋（后期在框架梁上打眼，植入插筋）。

纵向钢筋不应小于四根钢筋，箍筋采用6mm的一级钢，上下两端钢筋搭接区域箍筋要进行加密，并应沿墙高每隔500毫米，设2φ6拉结钢筋，每边伸入墙内不小于1米。

构造柱模板安装前，须清理干净落地灰和其他杂物，沿马牙槎粘贴双面胶条堵缝，防止混凝土漏浆，双面胶须弹线粘贴，保证顺直。

构造柱模板必须采用对拉螺杆固定，中间每隔600mm设置对拉螺栓。

构造柱模板一侧上端制作喇叭口，也就是混凝土浇筑口。

构造柱在浇筑混凝土之前，将模板砌体留槎处浇水湿润。

当构造柱上面有过梁的时候，过梁可以与构造柱一起浇筑，这样整体性好。

浇筑口的混凝土应与构造柱一起浇筑，小型振动棒对浇筑的混凝土进行振捣，以及橡皮锤配合敲击模板，浇筑完成后待混凝土强度达到规范要求，拆除侧模板和卸料口处模板。

模板拆除后要尽快将喇叭口混凝土剔凿掉，留喇叭口就是确保构造柱顶部混凝土密实。

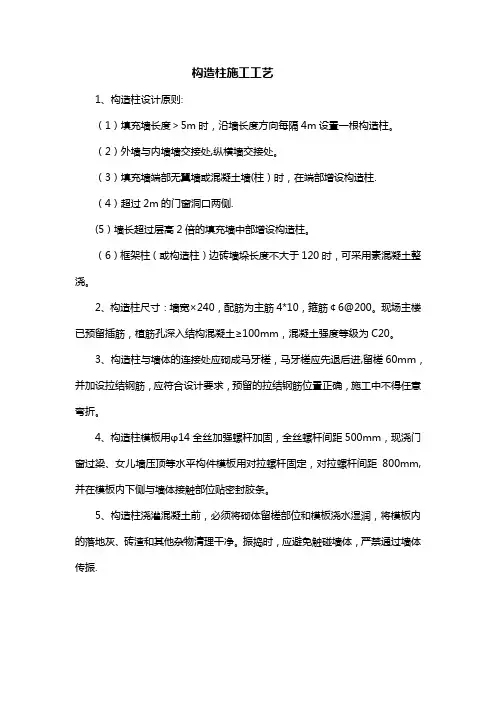

构造柱施工工艺
1、构造柱设计原则:
（1）填充墙长度＞5m时，沿墙长度方向每隔4m设置一根构造柱。

（2）外墙与内墙墙交接处,纵横墙交接处。

（3）填充墙端部无翼墙或混凝土墙(柱）时，在端部增设构造柱.
（4）超过2m的门窗洞口两侧.
(5）墙长超过层高2倍的填充墙中部增设构造柱。

（6）框架柱（或构造柱）边砖墙垛长度不大于120时，可采用素混凝土整浇。

2、构造柱尺寸：墙宽×240，配筋为主筋4*10，箍筋￠6@200。

现场主楼已预留插筋，植筋孔深入结构混凝土≥100mm，混凝土强度等级为C20。

3、构造柱与墙体的连接处应砌成马牙槎，马牙槎应先退后进,留槎60mm，并加设拉结钢筋，应符合设计要求，预留的拉结钢筋位置正确，施工中不得任意弯折。

4、构造柱模板用φ14全丝加强螺杆加固，全丝螺杆间距500mm，现浇门窗过梁、女儿墙压顶等水平构件模板用对拉螺杆固定，对拉螺杆间距800mm,并在模板内下侧与墙体接触部位贴密封胶条。

5、构造柱浇灌混凝土前，必须将砌体留槎部位和模板浇水湿润，将模板内的落地灰、砖渣和其他杂物清理干净。

振捣时，应避免触碰墙体，严禁通过墙体传振.。

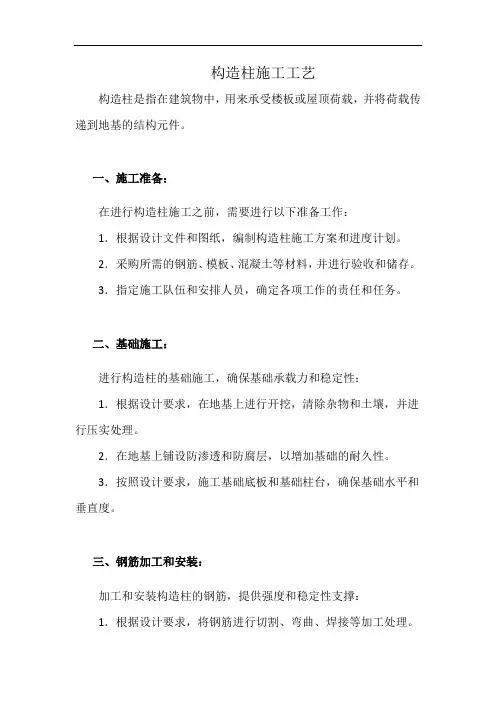

构造柱施工工艺构造柱是指在建筑物中，用来承受楼板或屋顶荷载，并将荷载传递到地基的结构元件。

一、施工准备：在进行构造柱施工之前，需要进行以下准备工作：1．根据设计文件和图纸，编制构造柱施工方案和进度计划。

2．采购所需的钢筋、模板、混凝土等材料，并进行验收和储存。

3．指定施工队伍和安排人员，确定各项工作的责任和任务。

二、基础施工：进行构造柱的基础施工，确保基础承载力和稳定性：1．根据设计要求，在地基上进行开挖，清除杂物和土壤，并进行压实处理。

2．在地基上铺设防渗透和防腐层，以增加基础的耐久性。

3．按照设计要求，施工基础底板和基础柱台，确保基础水平和垂直度。

三、钢筋加工和安装：加工和安装构造柱的钢筋，提供强度和稳定性支撑：1．根据设计要求，将钢筋进行切割、弯曲、焊接等加工处理。

2．按照构造柱图纸，将加工好的钢筋按照规定位置和间距安装在模板内。

3．通过钢筋连接件或绑扎钢丝，将钢筋固定在模板上，并保持正确的位置和间距。

四、模板搭设：搭设构造柱的模板，为混凝土浇筑提供围护和形状支撑：1．根据构造柱尺寸和形状，制作适当的木质或金属模板。

2．将模板安装在钢筋上，并采取支撑和调整措施，确保模板的稳定性和垂直度。

3．在模板内设置伸缩缝或挡板，以防止混凝土漏出或失真。

五、混凝土浇筑：进行构造柱的混凝土浇筑，为柱提供强度和稳定性：1．按照混凝土配合比，将预先调配好的混凝土运输至施工现场。

2．采用振捣机或手动振捣棒，对混凝土进行振捣，以排除空隙和保证混凝土的密实性。

3．控制浇筑过程中的混凝土高度和速度，确保混凝土填充到模板内，并避免空洞和渗漏。

六、养护和拆模：对新浇筑的构造柱进行养护和模板拆除：1．在混凝土刚浇筑后，采取适当的养护措施，如喷水、覆盖保湿等，以保持混凝土的湿润和强度的正常发展。

2．根据混凝土强度的要求，确定拆模时间，并进行小范围试验，确保混凝土达到拆模强度要求。

3．拆除模板，并检查构造柱表面是否有明显的缺陷或损坏。

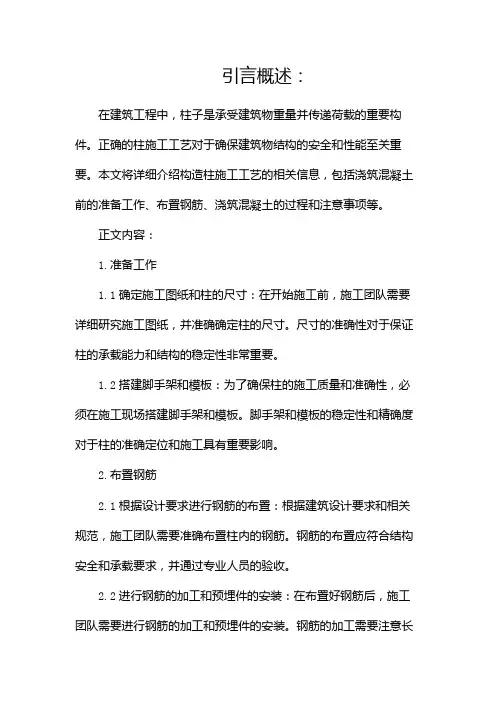

引言概述：在建筑工程中，柱子是承受建筑物重量并传递荷载的重要构件。

正确的柱施工工艺对于确保建筑物结构的安全和性能至关重要。

本文将详细介绍构造柱施工工艺的相关信息，包括浇筑混凝土前的准备工作、布置钢筋、浇筑混凝土的过程和注意事项等。

正文内容：1.准备工作1.1确定施工图纸和柱的尺寸：在开始施工前，施工团队需要详细研究施工图纸，并准确确定柱的尺寸。

尺寸的准确性对于保证柱的承载能力和结构的稳定性非常重要。

1.2搭建脚手架和模板：为了确保柱的施工质量和准确性，必须在施工现场搭建脚手架和模板。

脚手架和模板的稳定性和精确度对于柱的准确定位和施工具有重要影响。

2.布置钢筋2.1根据设计要求进行钢筋的布置：根据建筑设计要求和相关规范，施工团队需要准确布置柱内的钢筋。

钢筋的布置应符合结构安全和承载要求，并通过专业人员的验收。

2.2进行钢筋的加工和预埋件的安装：在布置好钢筋后，施工团队需要进行钢筋的加工和预埋件的安装。

钢筋的加工需要注意长度和弯曲角度的准确度，预埋件的安装需要注意位置的准确性和固定牢固度。

3.浇筑混凝土3.1混凝土的配料和搅拌：在进行柱的混凝土浇筑前，施工团队需要准备好适当的混凝土配料和搅拌设备。

混凝土配料的准确性和搅拌的充分性对于混凝土的强度和均匀性非常重要。

3.2混凝土的运输和倾倒：混凝土浇筑时需要注意运输的及时性和倾倒的均匀性。

混凝土应尽快从搅拌车或罐车中倾倒到模板中，并采取适当的方法保持均匀分布。

4.注意事项4.1控制施工进度：柱的施工需要控制好施工进度，以确保混凝土的浇筑过程顺利进行。

特别是在大型建筑工程中，施工团队应制定详细的施工计划，合理安排工人和材料供应，以避免不必要的延误。

4.2混凝土的养护：混凝土浇筑后，施工团队需要对柱进行适当的养护。

养护期间，应避免荷载和震动对柱的影响，同时注意保持适当的湿度，以确保混凝土的强度发展和抗裂性能。

4.3进行质量检查和验收：在柱施工完成后，应进行质量检查和验收。

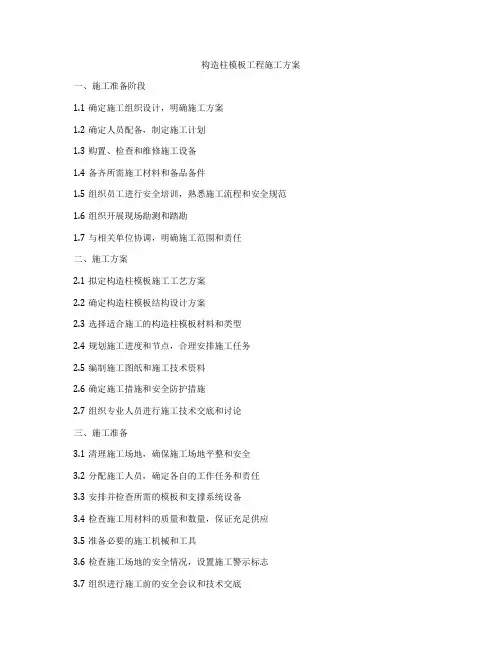

构造柱模板工程施工方案一、施工准备阶段1.1确定施工组织设计，明确施工方案1.2确定人员配备，制定施工计划1.3购置、检查和维修施工设备1.4备齐所需施工材料和备品备件1.5组织员工进行安全培训，熟悉施工流程和安全规范1.6组织开展现场勘测和踏勘1.7与相关单位协调，明确施工范围和责任二、施工方案2.1拟定构造柱模板施工工艺方案2.2确定构造柱模板结构设计方案2.3选择适合施工的构造柱模板材料和类型2.4规划施工进度和节点，合理安排施工任务2.5编制施工图纸和施工技术资料2.6确定施工措施和安全防护措施2.7组织专业人员进行施工技术交底和讨论三、施工准备3.1清理施工场地，确保施工场地平整和安全3.2分配施工人员，确定各自的工作任务和责任3.3安排并检查所需的模板和支撑系统设备3.4检查施工用材料的质量和数量，保证充足供应3.5准备必要的施工机械和工具3.6检查施工场地的安全情况，设置施工警示标志3.7组织进行施工前的安全会议和技术交底3.8确定临时用电、用水等设施并做好安全保障四、主要施工工序4.1构造柱模板安装4.1.1根据构造柱模板图纸要求，确定构造柱位置和尺寸，进行布线和标高，确保构造柱模板安装的准确性和稳固性4.1.2根据构造柱模板设计要求，选择合适的模板材料和型式，进行切割和加工4.1.3组装构造柱模板，根据结构图纸要求进行调整和加固4.1.4安装构造柱模板支撑系统，确保支撑系统牢固和稳定，符合安全要求4.1.5对构造柱模板进行验收，保证模板安装质量和准确度4.2混凝土浇筑4.2.1进行混凝土搅拌、运输和浇筑前的准备工作4.2.2准确测量构造柱模板的位置和尺寸，确保混凝土浇筑的准确性4.2.3进行混凝土浇筑过程中的振捣和养护工作4.2.4对混凝土浇筑过程中的温度、湿度等环境因素进行监测和控制，保证混凝土质量4.2.5待混凝土初凝后，拆除构造柱模板和支撑系统4.2.6对混凝土表面进行修整和养护4.2.7进行混凝土浇筑后的验收和清理工作5、施工安全与质量控制5.1严格遵守相关安全规定，做好现场安全防护工作5.2加强施工现场巡查，及时发现并排除安全隐患5.3对施工现场进行质量检查，确保施工质量符合设计要求5.4进行施工记录和资料的整理和管理5.5严格遵守环境保护法规和要求，保证施工过程中不对环境造成污染5.6积极主动与监理单位和相关部门进行沟通和配合，解决施工中遇到的问题和矛盾六、总结与完工阶段6.1对施工过程中遇到的问题和矛盾进行总结和分析6.2进行施工过程的问题回顾和经验总结，并形成施工总结报告6.3整理施工过程中的各项资料和文档，做好施工档案的归档和整理工作6.4进行施工完成验收，并办理相关手续和手续移交工作6.5清理施工现场，恢复原状6.6进行施工单位和业主代表的交流和感谢，并签署竣工单7、安全生产责任陈述本次施工项目，我们将严格遵守国家有关安全生产的法律法规，加强施工安全管理，确保施工现场安全形势稳定，杜绝一切事故隐患，确保施工质量和安全生产。

钢筋混凝土构造柱的施工工艺钢筋混凝土构造柱的施工工艺1. 概述本旨在提供钢筋混凝土构造柱的施工工艺。

钢筋混凝土构造柱是建造中重要的结构元素，承担着承载楼板和屋顶荷载的重要作用。

施工工艺的精细实施能够确保柱子的质量和安全性。

2. 材料准备2.1 混凝土料准备在施工过程中，混凝土是主要的构造材料。

合理选用混凝土材料，包括水泥、骨料、矿物掺合料等，按照设计要求进行配比。

2.2 钢筋准备钢筋是钢筋混凝土构造柱的骨架，承载着柱子的荷载。

根据设计要求，选择合适的钢筋型号和数量，并进行切割和弯曲处理。

3. 模板准备3.1 模板制作根据柱子的尺寸和形状，制作适合的模板。

模板应具备足够的强度和稳定性，能够固定混凝土和钢筋的位置。

3.2 模板安装根据施工图纸和设计要求，安装模板，并用拖缩器和螺栓固定。

确保模板的水平度和垂直度，以保证柱子施工的准确性。

4. 钢筋安装4.1 钢筋预埋根据设计要求，预埋钢筋安装在模板内，并按照施工图纸的要求进行位置调整。

4.2 焊接和连接根据设计要求，对预埋钢筋进行焊接或者连接。

焊接点应结子牢固，满足承载要求。

5. 混凝土浇筑5.1 浇筑前准备在混凝土浇筑前，需要进行充分的准备工作。

包括搭设支撑、安装导向装置、清洁模板等。

5.2 混凝土浇筑控制按照设计要求，控制混凝土的浇筑速度、均匀性和温度。

避免空洞和裂缝的浮现。

5.3 混凝土养护混凝土浇筑后，要及时进行养护。

包括喷水养护、覆盖湿布、遮阳等措施，保持适宜的湿度和温度。

6. 模板拆除根据混凝土的强度和养护情况，选择合适的时间进行模板拆除。

注意安全，避免损坏柱子。

7. 扩展内容1、附件：附件1：设计图纸附件2：施工安排表附件3：施工记录表2、法律名词及注释：(1) 钢筋混凝土结构设计规范：国家标准GB 50010-2022，规定了钢筋混凝土结构的设计要求和技术规范。

(2) 建造设计施工总承包合同：指建造工程施工总承包单位与甲方签订的合同，约定了各方的权益和责任。

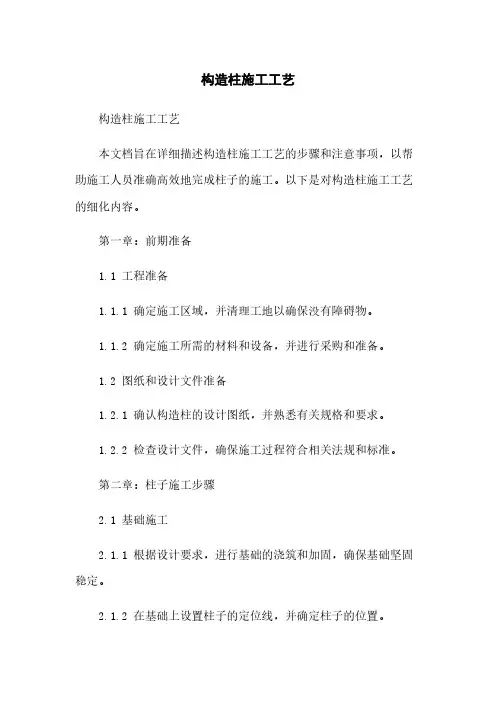

构造柱施工工艺构造柱施工工艺本文档旨在详细描述构造柱施工工艺的步骤和注意事项，以帮助施工人员准确高效地完成柱子的施工。

以下是对构造柱施工工艺的细化内容。

第一章：前期准备1.1 工程准备1.1.1 确定施工区域，并清理工地以确保没有障碍物。

1.1.2 确定施工所需的材料和设备，并进行采购和准备。

1.2 图纸和设计文件准备1.2.1 确认构造柱的设计图纸，并熟悉有关规格和要求。

1.2.2 检查设计文件，确保施工过程符合相关法规和标准。

第二章：柱子施工步骤2.1 基础施工2.1.1 根据设计要求，进行基础的浇筑和加固，确保基础坚固稳定。

2.1.2 在基础上设置柱子的定位线，并确定柱子的位置。

2.2 柱筋骨架施工2.2.1 根据设计要求，进行柱筋的制作和安装。

2.2.2 确保柱筋的间距、间隔和水平垂直度符合设计要求。

2.2.3 定位柱筋骨架，确保固定牢固，避免移位。

2.3 模板安装和调整2.3.1 根据设计要求，制作柱子的模板。

2.3.2 安装柱子的模板，确保模板的平整和稳固。

2.3.3 调整模板的水平垂直度，并进行必要的固定和支撑。

2.4 混凝土浇筑2.4.1 准备混凝土，并按照设计要求进行浇筑。

2.4.2 控制浇筑过程中的浇注速度和浇注高度，避免混凝土塌落或分层现象。

2.4.3 确保混凝土浇筑充分，避免出现空洞或缺陷。

第三章：柱子施工质量控制3.1 施工质量检查3.1.1 对柱子的尺寸、水平度、垂直度进行检查，确保符合设计要求。

3.1.2 检查柱筋的固定和间距，防止出现断筋、错位等问题。

3.1.3 检查混凝土浇筑质量，确保混凝土均匀、致密、无裂缝等问题。

3.2 施工记录和报告3.2.1 记录柱子的施工过程和施工质量检查结果。

3.2.2 编写施工报告，包括柱子的尺寸、材料、施工方法等信息。

3.2.3 如有必要，提交施工报告给相关监管部门或设计单位。

扩展内容：1. 本文档所涉及附件如下：附件1：图纸和设计文件副本。

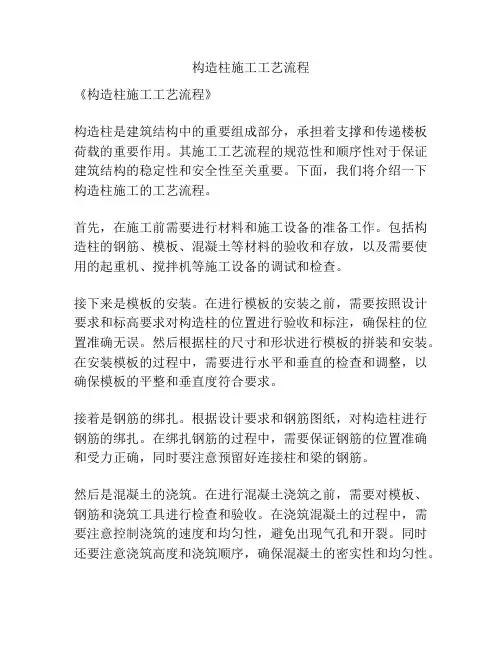

构造柱施工工艺流程
《构造柱施工工艺流程》
构造柱是建筑结构中的重要组成部分，承担着支撑和传递楼板荷载的重要作用。

其施工工艺流程的规范性和顺序性对于保证建筑结构的稳定性和安全性至关重要。

下面，我们将介绍一下构造柱施工的工艺流程。

首先，在施工前需要进行材料和施工设备的准备工作。

包括构造柱的钢筋、模板、混凝土等材料的验收和存放，以及需要使用的起重机、搅拌机等施工设备的调试和检查。

接下来是模板的安装。

在进行模板的安装之前，需要按照设计要求和标高要求对构造柱的位置进行验收和标注，确保柱的位置准确无误。

然后根据柱的尺寸和形状进行模板的拼装和安装。

在安装模板的过程中，需要进行水平和垂直的检查和调整，以确保模板的平整和垂直度符合要求。

接着是钢筋的绑扎。

根据设计要求和钢筋图纸，对构造柱进行钢筋的绑扎。

在绑扎钢筋的过程中，需要保证钢筋的位置准确和受力正确，同时要注意预留好连接柱和梁的钢筋。

然后是混凝土的浇筑。

在进行混凝土浇筑之前，需要对模板、钢筋和浇筑工具进行检查和验收。

在浇筑混凝土的过程中，需要注意控制浇筑的速度和均匀性，避免出现气孔和开裂。

同时还要注意浇筑高度和浇筑顺序，确保混凝土的密实性和均匀性。

最后是模板的拆除和保养。

在混凝土达到设计强度后，进行模板的拆除工作。

在拆除模板的同时，需要对模板进行清洁和保养，以便下次的使用。

总的来说，构造柱的施工工艺流程严谨而又复杂，需要严格按照规范和要求进行操作。

只有这样才能保证构造柱的施工质量和安全性。

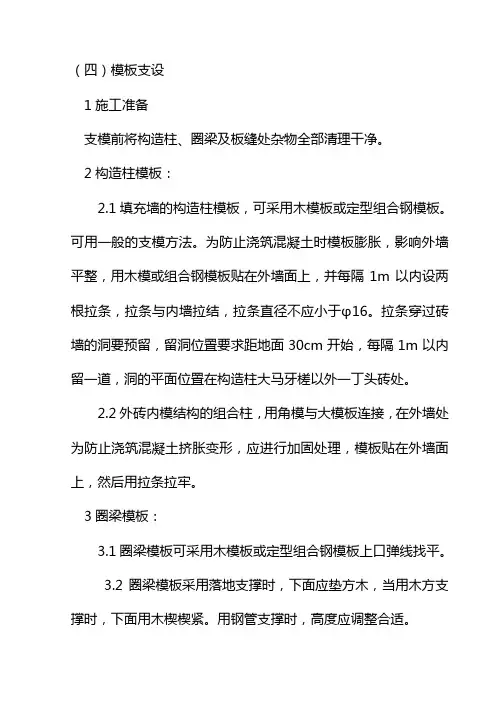

（四）模板支设1施工准备支模前将构造柱、圈梁及板缝处杂物全部清理干净。

2构造柱模板：2.1填充墙的构造柱模板，可采用木模板或定型组合钢模板。

可用一般的支模方法。

为防止浇筑混凝土时模板膨胀，影响外墙平整，用木模或组合钢模板贴在外墙面上，并每隔1m以内设两根拉条，拉条与内墙拉结，拉条直径不应小于φ16。

拉条穿过砖墙的洞要预留，留洞位置要求距地面30cm开始，每隔1m以内留一道，洞的平面位置在构造柱大马牙槎以外一丁头砖处。

2.2外砖内模结构的组合柱，用角模与大模板连接，在外墙处为防止浇筑混凝土挤胀变形，应进行加固处理，模板贴在外墙面上，然后用拉条拉牢。

3圈梁模板：3.1圈梁模板可采用木模板或定型组合钢模板上口弹线找平。

3.2圈梁模板采用落地支撑时，下面应垫方木，当用木方支撑时，下面用木楔楔紧。

用钢管支撑时，高度应调整合适。

3.3钢筋绑扎完以后，模板上口宽度进行校正，并用木撑进行定位，用铁钉临时固定。

如采用组合钢模板，上口应用卡具卡牢，保证圈梁的尺寸。

3.4砖混、外砖内模结构的外墙圈梁，用横带扁担穿墙，平面位置距墙两端24cm开始留洞，间距50cm左右。

4、质量标准5、成品保护5.1在砖墙上支撑圈梁模板时，防止撞动最上一皮砖。

5.2支完模板后，应保持模内清洁，防止掉入砖头、石子、木屑等杂物。

5.3应保护钢筋不受扰动。

6、应注意的质量问题6.1构造柱处外墙砖挤鼓变形，支模板时应在外墙面采取加固措施。

6.2圈梁模板外胀：圈梁模板支撑没卡紧，支撑不牢固，模板上口拉杆碰坏或没钉牢固。

浇筑混凝土时设专人修理模板。

6.3混凝土流坠：模板板缝过大，没有用纤维板、木板条等贴牢；外墙圈梁没有先支模板后浇筑圈梁混凝土，而是先包砖代替模板再浇筑混凝土，致使水泥浆顺砖缝流坠。

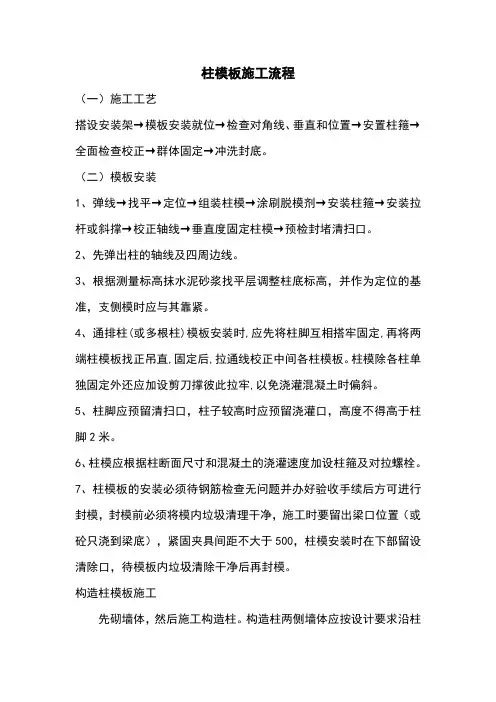

柱模板施工流程（一）施工工艺搭设安装架→模板安装就位→检查对角线、垂直和位置→安置柱箍→全面检查校正→群体固定→冲洗封底。

（二）模板安装1、弹线→找平→定位→组装柱模→涂刷脱模剂→安装柱箍→安装拉杆或斜撑→校正轴线→垂直度固定柱模→预检封堵清扫口。

2、先弹出柱的轴线及四周边线。

3、根据测量标高抹水泥砂浆找平层调整柱底标高，并作为定位的基准，支侧模时应与其靠紧。

4、通排柱(或多根柱)模板安装时,应先将柱脚互相搭牢固定,再将两端柱模板找正吊直,固定后,拉通线校正中间各柱模板。

柱模除各柱单独固定外还应加设剪刀撑彼此拉牢,以免浇灌混凝土时偏斜。

5、柱脚应预留清扫口，柱子较高时应预留浇灌口，高度不得高于柱脚2米。

6、柱模应根据柱断面尺寸和混凝土的浇灌速度加设柱箍及对拉螺栓。

7、柱模板的安装必须待钢筋检查无问题并办好验收手续后方可进行封模，封模前必须将模内垃圾清理干净，施工时要留出梁口位置（或砼只浇到梁底），紧固夹具间距不大于500，柱模安装时在下部留设清除口，待模板内垃圾清除干净后再封模。

构造柱模板施工先砌墙体，然后施工构造柱。

构造柱两侧墙体应按设计要求沿柱高砌成马牙槎，马牙槎外伸段至边柱边缘并在一条垂线上。

砌筑时，按设计要求埋设柱墙拉结钢筋。

一般做法为：沿墙高500㎜处设2Ф6钢筋，钢筋两端弯钩，一端埋入墙体灰缝1000㎜，另一端伸入构造柱内200㎜，与构造钢筋绑扎连接。

砖墙砌筑完工，然后绑扎构造柱钢筋，继而支模浇筑构造柱砼。

（三）模板拆除1、拆模板前先进行针对性的安全技术交底，并做好记录，交底双方履行签字手续。

2、支拆模板时，2米以上高处作业设置可靠的立足点，并有相应的安全防护措施。

拆模顺序应遵循先支后拆，后支先拆，从上往下的原则。

3、模板拆除前必须有混凝土强度报告，强度达到规定要求后方可拆模。

砖混结构构造柱圈梁板缝等混凝土施工工艺砖混结构是一种常见的建筑结构形式，其主要构件包括构造柱、圈梁和板缝等。

下面将详细介绍砖混结构的施工工艺。

1．构造柱的施工工艺构造柱是砖混结构的主要承重构件，其施工工艺通常包括以下几个步骤：（1）基础处理：首先需要对柱基础进行处理，包括清理基础、填充砂浆垫层，并注意基础的水平、垂直度。

（2）模板安装：根据设计要求，安装木质或钢质模板。

模板要坚固、平整，通过调整模板的水平度、垂直度，保证柱体的准确尺寸。

（3）钢筋绑扎：根据设计要求，将钢筋按图纸要求进行绑扎。

在绑扎时注意钢筋的叠放，保证钢筋网的整齐、紧密，并注意钢筋的埋置深度。

（4）浇筑混凝土：在完成模板和钢筋绑扎后，进行混凝土的浇筑。

浇筑时应从底部分层浇筑，避免空鼓现象的发生。

同时，要注意控制浇筑过程中的温度和湿度。

（5）养护：混凝土浇筑后，需进行养护。

通常采用喷水养护、覆盖湿布等方法，保持混凝土的湿润状态，提高其强度。

2．圈梁的施工工艺圈梁是砖混结构中的水平构件，其施工工艺一般包括以下几个步骤：（1）基础处理：同构造柱一样，需要对圈梁的基础进行处理，确保其水平、垂直度。

（2）模板安装：根据设计要求，安装木质或钢质模板。

模板要坚固、平整，通过调整模板的水平度、垂直度，保证圈梁的准确尺寸。

（3）钢筋绑扎：根据设计要求，将钢筋按图纸要求进行绑扎。

在绑扎时注意钢筋的叠放，保证钢筋网的整齐、紧密，并注意钢筋的埋置深度。

（4）浇筑混凝土：在完成模板和钢筋绑扎后，进行混凝土的浇筑。

浇筑时应注意控制浇筑的速度和高度，避免混凝土流失或震动过度。

（5）养护：同构造柱一样，需要对圈梁进行养护，以提高混凝土的强度和耐久性。

3．板缝的施工工艺板缝是砖混结构中的分割构造，用于将建筑分为不同的功能区域，其施工工艺一般包括以下几个步骤：（1）框架安装：根据设计要求，安装木质或铝合金框架。

框架要牢固、平整，通过调整框架的水平度、垂直度，保证板缝的准确位置。

构造柱模板施工工艺1.适用范围本工艺适用于各类砌体墙间构造柱的模板施工。

2.现象描述构造柱施工容易出现振捣不密实、涨模、漏浆、烂根、顶部浇筑不密实等质量问题。

图1：构造柱涨模图2：构造柱顶部不密实3.产生主要原因3.1 构造柱模板加固体系不正确。

3.2 砌体表面平整度差，模板与砌体之间缝隙过大。

3.3 构造柱顶端混凝土浇筑后封堵措施不当。

3.4 构造柱根部垃圾未清理干净。

4.防治措施减少砌体表面平整度误差，马牙槎处粘贴双面胶带，顶部设置簸箕口喂料槽。

5.施工工艺5.1施工准备砌体及钢筋已通过验收，材料、机具及人员已准备就绪，已对工人进行技术交底。

5.2工艺流程砌体校正及验收→清理垃圾、粘贴海绵条→钢筋隐蔽验收→模板制作安装→模板验收→混凝土浇筑→模板拆除5.3工艺方法5.2.1砌体校正及验收对构造柱模板范围内墙体平整度及垂直度进行检查，误差超过5mm 时，对砌体进行修补打磨；在马牙槎两侧100mm处沿墙面竖向设置控制线，校正马牙槎，马牙槎出入误差不得大于10mm；马牙槎退槎顶部与进槎底部相交处砖应切割成45°，便于混凝土浇筑。

5.2.2粘贴海绵条沿校正好的构造柱马牙槎处粘贴海绵条。

图3：构造柱马牙槎处海绵条5.2.3钢筋隐蔽验收将钢筋上污染物及根部垃圾清理干净，对钢筋进行隐蔽验收。

5.2.4模板制作模板选材应表面完好、无污染，方木背楞需顺直，必要时刨平；模板宽带比马牙槎退差宽度大200mm。

5.2.5模板安装模板采用对拉方式加固，在模板底部、顶部加装水平背楞；首层对拉杆眼距离地面200mm，其它对拉杆间距不大于500mm。

模板顶部单侧留设入料口，安装自制可周转使用的簸箕口，待混凝土浇筑完成后将专用挡板水平推移，封堵入料口，随后拆除簸箕口。

图4：构造柱马加固示意图图5：构造柱顶部簸箕口示意图5.2.6模板验收模板验收重点检查对拉加丝紧固情况，确保模板与墙体紧密粘结。

5.2.7混凝土浇筑严格控制混凝土浇筑高度，一次浇筑高度不宜大于2m，不得大于3m。

构造柱的施工工艺通常包括以下步骤：
1. 基础施工：在基础施工阶段，需要按照设计要求进行基础的开挖、垫层施工、钢筋绑扎和混凝土浇筑等工作。

2. 柱身砌筑：在基础施工完成后，可以进行构造柱的柱身砌筑。

柱身通常采用砖石材料或混凝土砖块进行砌筑，需要注意砖块的排列和粘结。

3. 钢筋绑扎：在柱身砌筑完成后，需要进行构造柱的钢筋绑扎。

钢筋的数量、直径和间距等需要根据设计要求进行确定。

4. 模板安装：在钢筋绑扎完成后，需要进行构造柱的模板安装。

模板的尺寸和形状需要与构造柱的尺寸和形状相匹配，以保证混凝土的浇筑质量。

5. 混凝土浇筑：在模板安装完成后，可以进行构造柱的混凝土浇筑。

混凝土的配合比、搅拌和浇筑等需要符合相关标准和规范。

6. 养护和拆模：在混凝土浇筑完成后，需要进行养护，以保证混凝土的强度和质量。

养护时间和方法需要根据具体情况进行确定。

在混凝土强度达到要求后，可以进行模板的拆除。

需要注意的是，构造柱的施工工艺可能因不同的建筑结构和设计要求而有所不同。

在施工过程中，需要严格按照设计要求和相关标准进行操作，以保证施工质量和建筑物的安全性。

简述构造柱的施工程序及施工工艺流程
构造柱的施工程序及施工工艺流程包括以下步骤：
1. 设计准备：根据结构设计图纸确定柱子的尺寸、位置和材料要求，并编制施工方案。

2. 材料准备：采购所需的施工材料，包括钢筋、混凝土、模板等。

3. 施工准备：清理施工现场，布置好施工区域，安装好脚手架和安全设施。

4. 钢筋加工：根据设计图纸和尺寸要求，进行钢筋的加工和预埋工作。

将钢筋焊接或用扎带固定，并按照设计要求设置好纵向和横向的连接。

5. 模板安装：根据柱子的形状和尺寸，安装适当的模板。

确保模板的位置、水平和垂直度符合要求。

6. 浇筑混凝土：在模板内部设置好施工支架，并进行现场质量检测。

然后按照混凝土浇筑顺序，在模板内逐层浇筑混凝土，同时使用振捣器进行振捣以排除空气和保证混凝土的密实。

7. 养护：混凝土浇筑完成后，对柱体进行养护。

方法包括覆盖保湿材料，进行定期的水养护和表面保护。

8. 拆模：混凝土达到设计强度后，可以进行模板拆除。

拆除时
要注意保护混凝土柱子的表面。

9. 钢筋处理：清理钢筋露出的部分，刷防锈漆等进行防护处理。

10. 终验：对施工完成的柱子进行终验，检查柱子尺寸和质量
是否符合设计要求。

其中，施工工艺流程包括了钢筋加工、模板安装、混凝土浇筑、养护和拆模等步骤，确保柱子的质量和稳定性。

构造柱施工工艺深圳市工程建设技术规范DBSJG14-2004《非承重砌体及饰面工程施工与验收规范》第5.1.27条款及《砌体结构规范》、《抗震规范》等规定：墙长超过５m （纵横墙交接处等等）时，应于墙中部每隔不超过5m设置钢筋混凝土构造柱。

由于构造柱是在主体框架与砌体工程完成后浇筑的，施工操作工艺比较困难，构造柱砼容易出现蜂窝、露筋及端部砼不密实现象，是制约主体工程质量的一个瓶颈。

下面介绍构造柱几种施工方法，供诸位仝仁参考，不妥之处，敬请批评指正。

一、预留构造柱位置砌体施工：按规范规定，砌体与构造柱的连接处应砌成马牙槎，每个马牙槎的高度不宜超过300mm，马牙槎凹入深度宜为50-60mm。

目前砌体砌块普遍使用蒸压加气砼砌块，加气砼砌块模数高度为250mm高，刚好作为一个马牙。

砌筑时第一块砖应为凹入，谓之咬脚，然后按顺序同进同退砌筑马牙槎（若底部采用灰砂砖砌筑，也应视为一个马牙槎凹入咬脚）。

不论马牙槎凹入凸出，同时都要用线坠吊垂直，马牙槎砌体界面应放整砖面，砌块切割面应放在里侧，确保马牙槎美观。

二、构造柱钢筋安装与砌体拉结筋预埋：构造柱的截面尺寸和配筋应满足设计要求。

当设计无要求时，构造柱截面最小宽度不得小于200mm，厚度同墙厚，纵向钢筋不应小于4Φ10，箍筋可采用Ф6@200。

纵向钢筋顶部和底部应锚入混凝土梁或板中。

浇筑主体砼时应准确测量构造柱纵筋位置，确保插筋位置准确。

为确保钢筋位置准确，可以采用后植筋法预埋构造柱纵筋。

若采用后植筋法施工，钻孔深度60mm，植筋前先用吹筒吹净孔内粉尘，然后注满结构胶液或环氧树脂液，再植入钢筋。

按规范规定，砌体与混凝土构造柱之间应设置拉结钢筋。

拉结钢筋应沿砌筑全高设置，拉结筋间隔不应超过600mm设置2Ф6拉结筋。

蒸压加气砼砌体的拉结筋埋入深度宜为700mm，且拉结筋末端应加弯勾，放置拉结钢筋的砌体水平灰缝厚度应比拉结钢筋直径大4mm。

三、构造柱模板安装与砼浇筑：为保证浇筑构造柱混凝土时有一定的操作空间，便于小型振动棒插入，构造柱模板的对拉螺杆宜设置于构造柱两侧的砌体上，不宜设置于构造柱中。

构造柱施工方案1. 引言构造柱是建筑工程中常见的结构元素，用于承载大楼的重量并传递到地基。

在进行柱施工时，合理的施工方案能够提高施工效率、确保施工质量，并最大程度地减少安全风险。

本文将介绍构造柱施工的一般步骤和方法，以及常见的注意事项。

2. 构造柱施工步骤构造柱的施工通常包括以下几个步骤：2.1. 模板安装在进行柱施工之前，首先需要安装模板。

模板的选择应根据柱的尺寸和设计要求进行，确保模板的稳定性和承载能力。

在模板安装过程中，需要注意以下事项：- 确保模板的平整度和垂直度，避免出现偏差。

- 使用适当的支撑材料和连接件，确保模板的固定和稳定。

- 检查模板的表面光滑度，以确保混凝土的外观质量。

2.2. 钢筋安装钢筋是构造柱中起到加固和增强作用的重要构件。

在进行钢筋安装时，需要遵循以下步骤： - 根据设计要求和施工图纸，确定钢筋的布置和数量。

- 清理柱模板以确保钢筋的粘结性能。

- 采用适当的连接材料和方法，将钢筋连接成整体，确保稳定性和承载能力。

- 检查钢筋的位置、间距和直径，以确保符合设计要求。

2.3. 浇筑混凝土在完成模板安装和钢筋安装后，就可以进行混凝土的浇筑了。

以下是混凝土浇筑的一般步骤： - 准备好混凝土材料，包括水泥、砂、骨料等。

- 根据混凝土的配比要求，混合好混凝土材料，确保均匀和充实。

- 将混凝土倒入柱的模板中，使用振动棒将混凝土振实并排除空隙。

- 在浇筑过程中及时进行检查和修正，确保混凝土的均匀性和一致性。

混凝土浇筑完成后，需要进行养护以确保其强度和稳定性。

以下是养护过程中应注意的事项： - 在混凝土凝固前，避免突变温度的变化或冻结，采取保温措施。

- 按照设计要求和养护规定进行湿养护或蒸养护，以提高混凝土的强度和耐久性。

- 严禁在养护期间进行任何施工或负荷作用。

3. 注意事项在进行构造柱施工时，还需注意以下事项以确保施工质量和安全： - 严格按照设计要求和施工图纸进行施工，避免任意更改。
