高中物理教学论文 解决变压器问题的常用思路方法

德钝市安静阳光实验学校高中物理求解变压器问题方法点拨一、理想变压器的基本规律1. 由1122U n n U =，可知U 1决定U 2，即原线圈两端的电压决定副线圈两端的电压；2. 由2121I n n I =，可知I 2决定I 1，即副线圈中的电流决定原线圈中的电流；3. 由P 入=P 出可知，P 出决定P 入，即副线圈中的功率决定原线圈中的功率，且功率按需分配. 三、典型问题和方法1. 理想变压器基本公式的应用例1、如图1所示，L 1和L 2是输电线，甲是电压互感器，乙是电流互感器. 若已知甲的变压比为500：1，乙的变流比为200：1，并且已知加在电压表两端的电压为220V ，通过电流表的电流为5A ，则输电线的输送功率为 （ ）A. W 101.12⨯B. W 101.14⨯C. W 101.16⨯D. W 101.18⨯ 【解析】根据理想变压器的原、副线圈电压比2121n n U U =可知，输电线上的电压V 101.1U 51⨯=. 再根据理想变压器的原、副线圈电流比1221n n I I =可知，输电线上的电流A 100.1I 31⨯=. 由功率公式得W 101.1I U P 811⨯==. 故选项D 正确.【点评】理想变压器是利用互感的原理工作的，只能改变交变电流的电压和电流。

且遵循如下规律：电压与匝数成正比，即2121n n U U =；当原、副线圈“一一对应”时，有.n n I I 1221= 2. 多个副线圈的变压器问题例2、如图2所示，理想变压器的原线圈匝数n 1=1000匝，副线圈有两个线圈，匝数分别为n 2=500匝，n 3=200匝，并分别接一个阻值为R=55Ω的电阻，在原线圈1两端接U 1=220V 的交流电压时，求：（1）两副线圈输出的电功率之比32P P = ；（2）原线圈中的电流I 1= A.【分析】对于理想变压器，已知n 1、n 2、n 3以及U 1可由31312121n n U U ,n n U U ==，分别求出U 2和U 3. 再根据RU P 2=，求出32P P . 又依据欧姆定律可求出I 2和I 3，最后由2211n I n I =33n I +，可求得I 1。

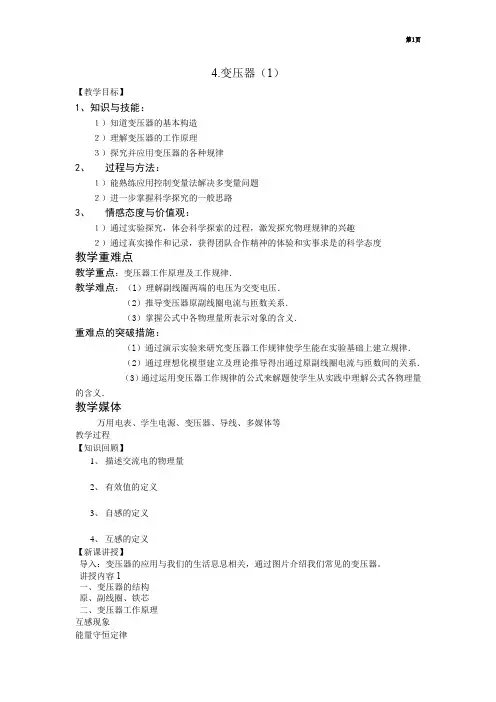

4.变压器（1）【教学目标】1、知识与技能：１）知道变压器的基本构造２）理解变压器的工作原理３）探究并应用变压器的各种规律2、过程与方法：１）能熟练应用控制变量法解决多变量问题２）进一步掌握科学探究的一般思路3、情感态度与价值观：１）通过实验探究，体会科学探索的过程，激发探究物理规律的兴趣２）通过真实操作和记录，获得团队合作精神的体验和实事求是的科学态度教学重难点教学重点：变压器工作原理及工作规律．教学难点：（l）理解副线圈两端的电压为交变电压．（2）推导变压器原副线圈电流与匝数关系．（3）掌握公式中各物理量所表示对象的含义．重难点的突破措施：（l）通过演示实验来研究变压器工作规律使学生能在实验基础上建立规律．（2）通过理想化模型建立及理论推导得出通过原副线圈电流与匝数间的关系．（3）通过运用变压器工作规律的公式来解题使学生从实践中理解公式各物理量的含义．教学媒体万用电表、学生电源、变压器、导线、多媒体等教学过程【知识回顾】1、描述交流电的物理量2、有效值的定义3、自感的定义4、互感的定义【新课讲授】导入：变压器的应用与我们的生活息息相关，通过图片介绍我们常见的变压器。

讲授内容1一、变压器的结构原、副线圈、铁芯二、变压器工作原理互感现象能量守恒定律注意：变压器只能变交流电压，不能改变恒定电流电压。

在原、副线圈上由于有交变电流而发生的互相感应现象，所以互感现象是变压器工作的基础。

在变压过程中，能量的总量并没有发生变化，遵守能量守恒定律。

三、原副线圈两端电压的关系 1、实验法连接如下图所示的电路，用多用电表测出变压器的原.副线圈两端电压，并试讨论变压器原.副线圈两端电压的关系：让学生参与实验，并让学生填好表格，获取实验数据。

实验结论：与学生一起得出实验结论。

在实验误差范围内,原副线圈电压比跟原副线圈的匝数比成正比. 2、理论分析法：（1）理想变压器模型的建立在变压器的电磁感应过程中,电能和磁能的相互转化是最主要的因素,而伴随而来的损耗是一些次要因素.为了研究的方便,我们突出主要因素,忽略次要因素.这是科学研究的一种常用方法.那么我们可以把实际的变压器抽象成理想变压器——一个没有能量损耗的理想变压器.（2）变压器主副线圈电压、电流、功率关系推导法拉第电磁感应定律的应用（回避源电动势和反电动势叠加的过程、相位差问题），注意两边磁通量相等--E 1 = n 1t∆∆Φ E 2 = n 2t∆∆Φ21E E =21n n对于理想变压器，导线电阻可以忽略，故 U 1 = E 1 ，U 2 = E 2 （副线圈看成一个电源，电动势等于路端电压）。

高二物理教案高二物理变压器教案一、教学目标1.知识与技能1.1了解变压器的基本构造和工作原理。

1.2掌握变压器的电压、电流与匝数的关系。

1.3能够运用变压器原理解释生活中的现象。

2.过程与方法2.1通过实验观察变压器的工作现象，培养观察能力和实验操作能力。

2.2通过讨论和探究，培养分析问题和解决问题的能力。

3.情感态度与价值观3.1培养对物理现象的好奇心和探究欲望。

3.2认识到物理学在生活中的重要作用，提高学习物理的兴趣。

二、教学重点与难点1.重点1.1变压器的工作原理。

1.2变压器的电压、电流与匝数的关系。

2.难点2.1变压器的工作原理的理解和应用。

2.2变压器在实际生活中的应用。

三、教学过程1.导入新课讲述变压器在日常生活中的应用，如手机充电器、家用电器等，激发学生的兴趣。

2.教学内容2.1变压器的构造与原理展示变压器实物，让学生观察并描述其构造。

接着讲解变压器的工作原理，通过动画演示原、副线圈中磁通量的变化，让学生理解电磁感应现象。

2.2变压器的电压、电流与匝数关系2.3变压器在实际生活中的应用讲解变压器在电力系统、通信、家电等领域的应用，让学生认识到变压器的重要作用。

3.课堂讨论3.1让学生讨论变压器的工作原理在实际生活中的应用，如为什么手机充电器需要变压器？3.2让学生思考如何设计一个简易的变压器，并讨论其可行性。

4.课堂小结5.作业布置设计一道关于变压器应用的计算题，让学生巩固所学知识。

四、教学反思本节课通过实物展示、动画演示、实验观察和讨论等多种教学方法，使学生对变压器有了更直观、深入的认识。

在教学过程中，注意引导学生主动探究，培养学生的动手操作能力和思维能力。

但在课堂讨论环节，部分学生参与度不高，需要在今后的教学中加强引导和激励。

五、教学延伸1.下一节课学习变压器的种类和特点，让学生了解不同类型变压器的应用领域。

2.安排一次课外实践活动，让学生动手制作一个简易的变压器，提高其实践能力。

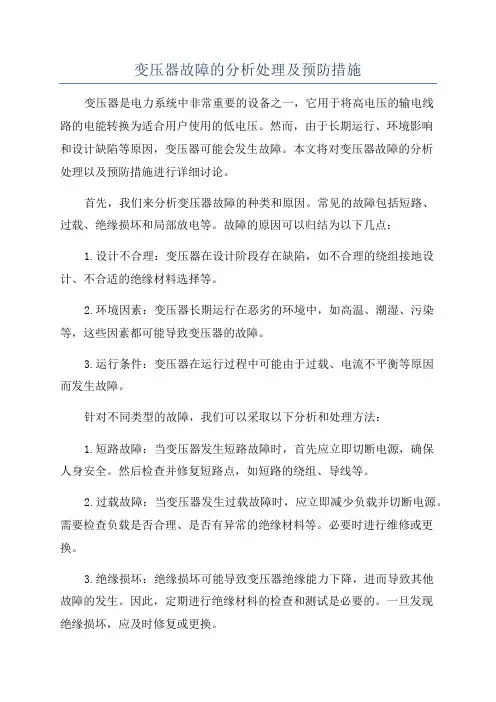

变压器故障的分析处理及预防措施变压器是电力系统中非常重要的设备之一，它用于将高电压的输电线路的电能转换为适合用户使用的低电压。

然而，由于长期运行、环境影响和设计缺陷等原因，变压器可能会发生故障。

本文将对变压器故障的分析处理以及预防措施进行详细讨论。

首先，我们来分析变压器故障的种类和原因。

常见的故障包括短路、过载、绝缘损坏和局部放电等。

故障的原因可以归结为以下几点：1.设计不合理：变压器在设计阶段存在缺陷，如不合理的绕组接地设计、不合适的绝缘材料选择等。

2.环境因素：变压器长期运行在恶劣的环境中，如高温、潮湿、污染等，这些因素都可能导致变压器的故障。

3.运行条件：变压器在运行过程中可能由于过载、电流不平衡等原因而发生故障。

针对不同类型的故障，我们可以采取以下分析和处理方法：1.短路故障：当变压器发生短路故障时，首先应立即切断电源，确保人身安全。

然后检查并修复短路点，如短路的绕组、导线等。

2.过载故障：当变压器发生过载故障时，应立即减少负载并切断电源。

需要检查负载是否合理、是否有异常的绝缘材料等。

必要时进行维修或更换。

3.绝缘损坏：绝缘损坏可能导致变压器绝缘能力下降，进而导致其他故障的发生。

因此，定期进行绝缘材料的检查和测试是必要的。

一旦发现绝缘损坏，应及时修复或更换。

4.局部放电：发生局部放电可能会导致绝缘材料损坏，甚至火灾。

因此，应定期进行局部放电检测，并及时修复。

在预防措施方面，我们可以采取以下几个方面的措施：1.设计合理：在变压器的设计阶段，应优化设计以减少故障的发生。

选择合适的绝缘材料、合理的绕组接地设计、合适的散热系统等。

2.环境保护：为了避免环境对变压器的影响，我们应确保变压器的安装位置远离湿度、腐蚀性气体等有害环境。

定期进行清洁和维护以确保变压器的正常运行。

3.运行监控：对变压器的运行情况进行实时监测是非常重要的。

定期检查变压器的温度、电流、绝缘材料等参数是否正常，并在发现异常时及时采取措施。
