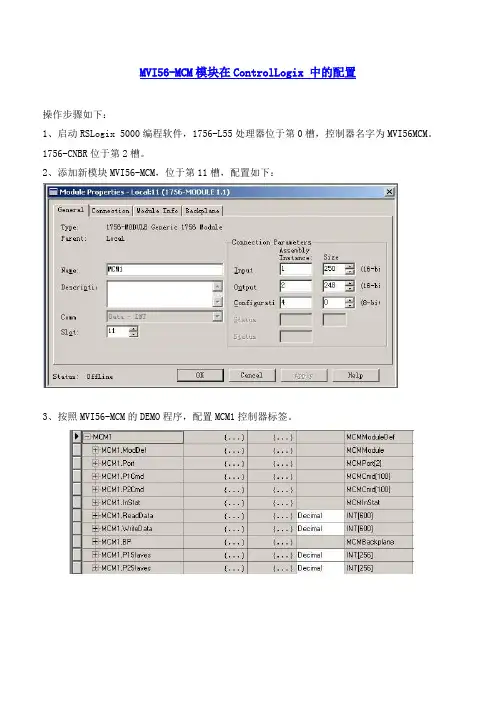

MVI56-MCM模块在ControlLogix 中的配置操作步骤如下：1、启动RSLogix 5000编程软件，1756-L55处理器位于第0槽，控制器名字为MVI56MCM。

1756-CNBR位于第2槽。

2、添加新模块MVI56-MCM，位于第11槽，配置如下：3、按照MVI56-MCM的DEMO程序，配置MCM1控制器标签。

4、修改MCM1.ModDef标签：其中WriteStartReg为0，写的起始地址；WriteRegCnt为600，写的数量；占用MCM内部地址0-4999中的0-599；其中ReadStartReg为600，读的起始地址；ReadRegCnt为600，读的数量；占用MCM内部地址0-4999中的600-1299；BPFail为3，CPU和MCM通讯失败后，是否继续通讯（次数）；ErrStatPtr为1100，存放错误/状态数据的地址，与开放的写与读的地址大小有关，在这里不能超过600+600=1200。

5、配置ModBus端口地址（Port 0）:Port[0].Enabled为1，使能位；Port[0].Type为0，Port 0为Master；波特率19200，无校验，8位数据位，1位停止位；Port[0].CmdCount为5，从主站到从站有5个命令。

Port[0].CmdErrPtr为1000，存放命令错误表，与开放的写与读的地址大小有关，在这里不能超过600+600=1200；Port[0].RespTO为1000ms，命令出错延时；Port[0].Retry_Count 为3，命令出错后请求重复的次数；Port[0].ErrorDelayCntr为22，命令出错计数。

6、配置主站到从站的命令（每个端口最大可以到100个命令）：命令0：功能代码为3，从子站连续读寄存器地址，数量为10个，MCM内部地址为600-609，子站节点为1，子站ModBus开始地址为0，即40001-40010，读上来的数据存放在ReadData[0]- ReadData[9]；命令1：功能代码为3，从子站连续读寄存器地址，数量为10个，MCM内部地址为610-619，子站节点为1，子站ModBus开始地址为10，即40011-40020，读上来的数据存放在ReadData[10]- ReadData[19]；命令2：功能代码为3，从子站连续读寄存器地址，数量为40个，MCM内部地址为630-669，子站节点为1，子站ModBus开始地址为20，即40021-40060，读上来的数据存放在ReadData[30]- ReadData[69]；其中MCM内部地址为620-629未使用。

SE 用opc服务和Rslogix5000通讯
1首先在Rslogix5000中新建一段程序。

与plc通讯好下载到plc中并运行起
2在中新建一个工程。

在左上角添加opc服务1.先右击ry。

2 选择添加opc 服务弹出
名字一填browse 选择opc服务
出现ee 然后打开RSLogix Classic 单击按钮弹出
在左侧新建你刚才的ee 右击选now
然后选择ee 在选择02 然后点击Apply 弹出弹框选择是然后关闭。

在打开SE 打开画图界面
新建一个按钮打开属性选择操作
点击标签后面的弹出
在左侧空白处右击弹出选项点击Refresh All Folders 然后会看见刚才建的ee 在里面即可一找到程序里建的变量了。

SE 用RSLogix Enterprise服务和Rslogix5000通讯
基本和上面相同在上面的2步时选择添加RSLogix Enterprise 弹出
点击确定左侧会出现
然后打开Communication Setup 会弹出
选择添加新建一个连接名字随便这是tt 然后选择2 点应用弹出弹窗选择是然后点击右下角的确定
下来就可一打开画面在画面中画图连标签了以后的操作和上面相同。

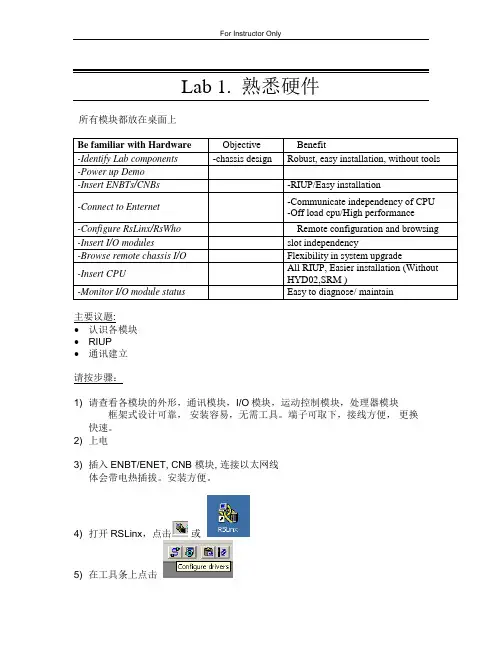

Lab 1. 熟悉硬件所有模块都放在桌面上主要议题:∙认识各模块∙RIUP∙通讯建立请按步骤：1) 请查看各模块的外形，通讯模块，I/O模块，运动控制模块，处理器模块框架式设计可靠，安装容易，无需工具。

端子可取下，接线方便，更换快速。

2) 上电3) 插入ENBT/ENET, CNB 模块, 连接以太网线体会带电热插拔。

安装方便。

4) 打开RSLinx，点击或5) 在工具条上点击选择Ethernet Devices, 按下 Add New 键单击 OK.6) 增加以太网设备单击OK.注意：IP 地址按指导。

192.168.1.11----14 for ENBT 192.168.1.15 for PanelView Plus 7) 单击 Close8) 检查计算机的IP设定。

确认为： 192.168.1.XXX.9) 单击。

可以看到，我们不需要CPU，就可以通讯。

减少CPU 负荷，提高通讯效率。

保证实时性，可重复性。

10）带电，按槽位插入各模块。

11）展开树形。

所有模块信息可以自动浏览得到。

方便维护，调试。

12）插入CPU模块。

无槽位限制，可扩展性好。

如：当需要多个以太网时，不用放在前几个槽位。

在03槽，1756- L55上点击Device Properties.显示CPU 信息。

点击 Configure New DDE/OPC Topic13) 远程模块访问。

在configure Driver 中增加新IP地址，可以访问其他站点。

快速实现远程组态，下载程序，监控。

真正实现网络控制。

问题：1．硬件特点2．热插拔特点3．RSLinx特点4．ControlBus 的透明，带来的自由组态，灵活扩展等优点。

Lab 2. 软件编程主要议题:∙强大的编程能力∙面向未来的投资请按步骤：10) 点击。

11) 新建工程。

12) 设置参数如下。

Revision: Logix 平台，提供了固件升级手段，保护你的投资，真正面向未来的控制平台。
