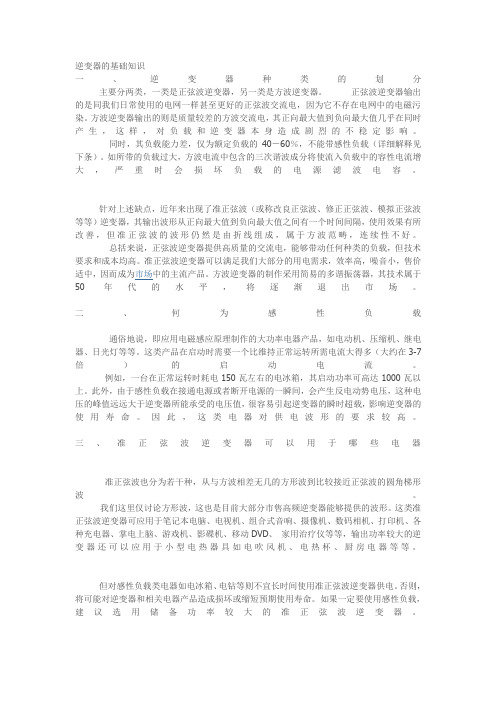

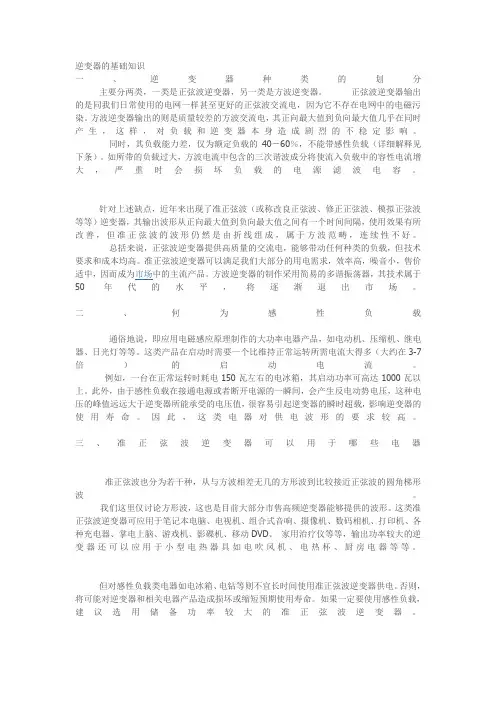

逆变器的基础知识一、逆变器种类的划分主要分两类，一类是正弦波逆变器，另一类是方波逆变器。
正弦波逆变器输出的是同我们日常使用的电网一样甚至更好的正弦波交流电，因为它不存在电网中的电磁污染。
方波逆变器输出的则是质量较差的方波交流电，其正向最大值到负向最大值几乎在同时产生，这样，对负载和逆变器本身造成剧烈的不稳定影响。
同时，其负载能力差，仅为额定负载的40－60％，不能带感性负载（详细解释见下条）。
如所带的负载过大，方波电流中包含的三次谐波成分将使流入负载中的容性电流增大，严重时会损坏负载的电源滤波电容。
针对上述缺点，近年来出现了准正弦波（或称改良正弦波、修正正弦波、模拟正弦波等等）逆变器，其输出波形从正向最大值到负向最大值之间有一个时间间隔，使用效果有所改善，但准正弦波的波形仍然是由折线组成，属于方波范畴，连续性不好。
总括来说，正弦波逆变器提供高质量的交流电，能够带动任何种类的负载，但技术要求和成本均高。
准正弦波逆变器可以满足我们大部分的用电需求，效率高，噪音小，售价适中，因而成为市场中的主流产品。
方波逆变器的制作采用简易的多谐振荡器，其技术属于50年代的水平，将逐渐退出市场。
二、何为感性负载通俗地说，即应用电磁感应原理制作的大功率电器产品，如电动机、压缩机、继电器、日光灯等等。
这类产品在启动时需要一个比维持正常运转所需电流大得多（大约在3-7倍）的启动电流。
例如，一台在正常运转时耗电150瓦左右的电冰箱，其启动功率可高达1000瓦以上。
此外，由于感性负载在接通电源或者断开电源的一瞬间，会产生反电动势电压，这种电压的峰值远远大于逆变器所能承受的电压值，很容易引起逆变器的瞬时超载，影响逆变器的使用寿命。
因此，这类电器对供电波形的要求较高。
三、准正弦波逆变器可以用于哪些电器准正弦波也分为若干种，从与方波相差无几的方形波到比较接近正弦波的圆角梯形波。
我们这里仅讨论方形波，这也是目前大部分市售高频逆变器能够提供的波形。
逆变器的基础知识随着现代科技的进步，逆变器的出现为大家的生活提供了不小的便利，逆变器是把直流电能（电池、蓄电瓶）转变成交流电（一般为220V,50Hz正弦波），它由逆变桥、控制逻辑和滤波电路组成，广泛适用于空调、家庭影院、电动砂轮、电动工具、缝纫机、DVD、VCD、电脑、电视、洗衣机、抽油烟机、冰箱，录像机、按摩器、风扇、照明等，在国外因汽车的普及率较高外出工作或外出旅游即可用逆变器连接蓄电池带动电器及各种工具工作。
下面为大家介绍一下逆变器的作用、特点、工作原理、分类、使用注意、安装使用方法、常见问题与处理方法。
一、逆变器的作用1、逆变器是把直流电能(电池、蓄电瓶)转变成交流电(一般为220v50HZ正弦或方波)。
通俗的讲，逆变器是一种将直流电(DC)转化为交流电(AC)的装置。
它由逆变桥、控制逻辑和滤波电路组成。
2、广泛适用于空调、家庭影院、电动砂轮、电动工具、缝纫机、DVD、VCD、电脑、电视、洗衣机、抽油烟机、冰箱，录像机、按摩器、风扇、照明等。
3、简单地说，逆变器就是一种将低压(12或24伏或48伏)直流电转变为220伏交流电的电子设备。
因为我们通常是将220伏交流电整流变成直流电来使用，而逆变器的作用与此相反，因此而得名。
我们处在一个"移动"的时代，移动办公，移动通讯，移动休闲和娱乐。
在移动的状态中，人们不但需要由电池或电瓶供给的低压直流电，同时更需要我们在日常环境中不可或缺的220伏交流电，逆变器就可以满足我们的这种需求。
二、逆变器的特点1、转换效率高、启动快；2、安全性能好：产品具备短路、过载、过/欠电压、超温5种保护功能；3、物理性能良好：产品采用全铝质外壳，散热性能好，表面硬氧化处理，耐摩擦性能好，并可抗一定外力的挤压或碰击；4、带负载适应性与稳定性强。
三、逆变器工作原理1、逆变器是一种DC to AC的变压器，它其实与转化器是一种电压逆变的过程。
转换器是将电网的交流电压转变为稳定的12V直流输出，而逆变器是将Adapter输出的12V直流电压转变为高频的高压交流电；两个部分同样都采用了用得比较多的脉宽调制（PWM）技术。

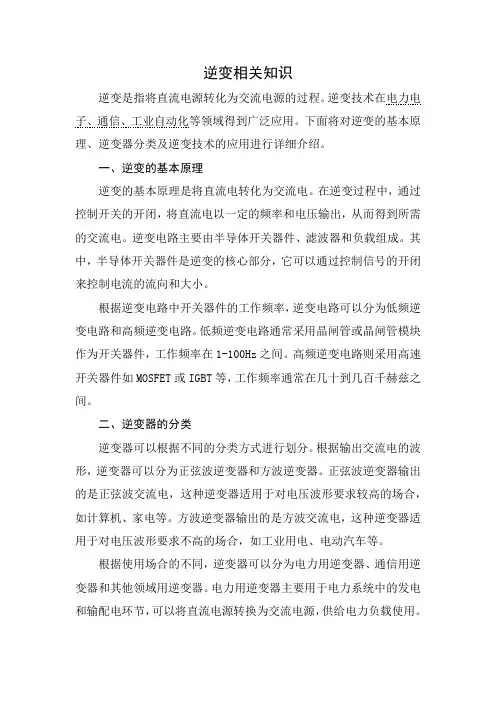

逆变相关知识逆变是指将直流电源转化为交流电源的过程。
逆变技术在电力电子、通信、工业自动化等领域得到广泛应用。
下面将对逆变的基本原理、逆变器分类及逆变技术的应用进行详细介绍。
一、逆变的基本原理逆变的基本原理是将直流电转化为交流电。
在逆变过程中，通过控制开关的开闭，将直流电以一定的频率和电压输出，从而得到所需的交流电。
逆变电路主要由半导体开关器件、滤波器和负载组成。
其中，半导体开关器件是逆变的核心部分，它可以通过控制信号的开闭来控制电流的流向和大小。
根据逆变电路中开关器件的工作频率，逆变电路可以分为低频逆变电路和高频逆变电路。
低频逆变电路通常采用晶闸管或晶闸管模块作为开关器件，工作频率在1-100Hz之间。
高频逆变电路则采用高速开关器件如MOSFET或IGBT等，工作频率通常在几十到几百千赫兹之间。
二、逆变器的分类逆变器可以根据不同的分类方式进行划分。
根据输出交流电的波形，逆变器可以分为正弦波逆变器和方波逆变器。
正弦波逆变器输出的是正弦波交流电，这种逆变器适用于对电压波形要求较高的场合，如计算机、家电等。
方波逆变器输出的是方波交流电，这种逆变器适用于对电压波形要求不高的场合，如工业用电、电动汽车等。
根据使用场合的不同，逆变器可以分为电力用逆变器、通信用逆变器和其他领域用逆变器。
电力用逆变器主要用于电力系统中的发电和输配电环节，可以将直流电源转换为交流电源，供给电力负载使用。
通信用逆变器主要用于通信系统中，为通信设备提供稳定可靠的电源。
其他领域用逆变器则应用于其他领域，如太阳能发电、电动汽车等。
三、逆变技术的应用1．电力电子领域：在电力电子领域中，逆变技术是实现直流电源转换为交流电源的关键技术之一。
通过逆变技术，可以将直流电转换为不同频率和电压的交流电，以满足不同电力负载的需求。
同时，逆变技术还可以用于电力系统的稳定控制和电能质量控制等方面。
2．通信领域：在通信领域中，逆变技术是实现信息传输的重要手段之一。
光伏发电系统用逆变器基本知识逆变器的概念通常，把将交流电能变换成直流电能的过程称为整流，把完成整流功能的电路称为整流电路，把实现整流过程的装置称为整流设备或整流器。
与之相对应，把将直流电能变换成交流电能的过程称为逆变，把完成逆变功能的电路称为逆变电路，把实现逆变过程的装置称为逆变设备或逆变器。
现代逆变技术是研究逆变电路理论和应用的一门科学技术。
它是建立在工业电子技术、半导体器件技术、现代控制技术、现代电力电子技术、半导体变流技术、脉宽调制PWM技术等学科基础之上的一门实用技术。
它主要包括半导体功率集成器件及其应用、逆变电路和逆变控制技术3大部分。
逆变器的分类逆变器的种类很多，可按照不同的方法进行分类。
1．按逆变器输出交流电能的频率分，可分为工频逆变器、中频逆器和高频逆变器。
工频逆变器的频率为50～60HZ的逆变器；中频逆变器的频率一般为400HZ到十几KHZ；高频逆变器的频率一般为十几KHZ到MHZ。
2．按逆变器输出的相数分，可分为单相逆变器、三相逆变器和多相逆变器。
3．按照逆变器输出电能的去向分，可分为有源逆变器和无源逆变器。
凡将逆变器输出的电能向工业电网输送的逆变器，称为有源逆变器；凡将逆变器输出的电能输向某种用电负载的逆变器称为无源逆变器。
4．按逆变器主电路的形式分，可分为单端式逆变器，推挽式逆变器、半桥式逆变器和全桥式逆变器。
5．按逆变器主开关器件的类型分，可分为晶闸管逆变器、晶体管逆变器、场效应逆变器和绝缘栅双极晶体管（IGBT）逆变器等。
又可将其归纳为“半控型”逆变器和“全控制”逆变器两大类。
前者，不具备自关断能力，元器件在导通后即失去控制作用，故称之为“半控型”普通晶闸管即属于这一类；后者，则具有自关断能力，即无器件的导通和关断均可由控制极加以控制，故称之为“全控型”，电力场效应晶体管和绝缘栅双权晶体管（IGBT）等均属于这一类。
6．按直流电源分，可分为电压源型逆变器（VSI）和电流源型逆变器（CSI）。
逆变器培训课件2023-11-12contents •逆变器基础概念•逆变器技术要点•逆变器应用案例•逆变器维护与故障排除•逆变器市场与发展趋势•总结与展望目录01逆变器基础概念定义逆变器是一种电力电子装置，它能够将直流电源转换为交流电源，以满足各种交流负载的需求。
工作原理逆变器通过控制开关管的导通和关断，使得直流电源在逆变器内部形成交流电势，并通过滤波电路输出正弦波或方波交流电。
逆变器的定义与工作原理电力调节与控制逆变器可用于电力系统的电压调节、频率控制以及功率因数校正等方面，提高电力系统的稳定性和效率。
再生能源并网逆变器在太阳能和风能发电系统中扮演着重要角色，将发电系统产生的直流电转换为与电网同步的交流电，并实现并网功能。
工业驱动与电源逆变器可作为电动机驱动系统的核心部件，实现交流电动机的变速和矢量控制；同时，也可为电子设备提供稳定可靠的交流电源。
逆变器在电力系统中的应用逆变器的分类与特点分类根据输出波形的不同，逆变器可分为正弦波逆变器和方波逆变器；根据控制方式的不同，可分为PWM控制逆变器和MPPT控制逆变器等。
特点正弦波逆变器输出波形纯净，谐波含量低，适用于对电能质量要求较高的场合；方波逆变器结构简单，成本低，但输出波形较差，适用于一些对电能质量要求不高的场合。
PWM控制逆变器具有动态响应快、控制精度高等优点；MPPT控制逆变器则能够实现最大功率点跟踪，提高太阳能和风能发电系统的发电效率。
02逆变器技术要点半桥式逆变器采用两个开关管，通过控制开关管的通断来实现输出电压的调节。
具有结构简单、成本低廉等优点，但输出电压波形不够平滑。
半桥式逆变器全桥式逆变器采用四个开关管，通过控制开关管的组合来实现输出电压的调节。
相比半桥式逆变器，输出电压波形更平滑，但成本较高。
全桥式逆变器逆变器电路拓扑结构PWM调制技术PWM（脉宽调制）是逆变器中常用的调制技术，通过调节开关管的通断时间，控制输出电压的占空比，从而实现对输出电压的精确控制。
1. 问：什么是逆变器，它起什么作用？答：简单地说，逆变器就是一种将低压（12或24伏）直流电转变为220伏交流电的电子设备。
因为我们通常是将220伏交流电整流变成直流电来使用，而逆变器的作用与此相反，因此而得名。
我们处在一个“移动”的时代，移动办公，移动通讯，移动休闲和娱乐。
在移动的状态中，人们不但需要由电池或电瓶供给的低压直流电，同时更需要我们在日常环境中不可或缺的220伏交流电，车载逆变器就可以满足我们的这种需求2. 问：按输出波形划分，逆变器分为几类？答：主要分两类，一类是正弦波逆变器，另一类是方波逆变器。
正弦波逆变器输出的是同我们日常使用的电网一样甚至更好的正弦波交流电，因为它不存在电网中的电磁污染。
方波逆变器输出的则是质量较差的方波交流电，其正向最大值到负向最大值几乎在同时产生（见下图），这样，对负载和逆变器本身造成剧烈的不稳定影响。
同时，其负载能力差，仅为额定负载的40－60％，不能带感性负载（详细解释见下条）。
如所带的负载过大，方波电流中包含的三次谐波成分将使流入负载中的容性电流增大，严重时会损坏负载的电源滤波电容。
针对上述缺点，近年来出现了准正弦波（或称改良正弦波、修正正弦波、模拟正弦波等等）逆变器，其输出波形从正向最大值到负向最大值之间有一个时间间隔（见下图），使用效果有所改善，但准正弦波的波形仍然是由折线组成，属于方波范畴，连续性不好。
总括来说，正弦波逆变器提供高质量的交流电，能够带动任何种类的负载，但技术要求和成本均高。
E电准正弦波逆变器可以满足我们绝大部分的用电需求，效率高，噪音小，售价适中，因而成为市场中的主流产品。
方波逆变器的制作方法采用简易的多谐振荡器，其技术属于50年代的水平，将逐渐退出市场。
3. 问：何谓“感性负载”？答：通俗地说，即应用电磁感应原理制作的大功率电器产品，如电动机、压缩机、继电器、日光灯等等。
这类产品在启动时需要一个比维持正常运转所需电流大得多（大约在3-7倍）的启动电流。
光伏逆变器的基本知识
深圳恒通源
1.额定输出频率
光伏逆变器输出交流电压的频率应是一个相对稳定的值，通常为工频50Hz。
正常工作条件下其偏差应在±1%以内。
2.负载功率因数
表征光伏逆变器带感性负载或容性负载的能力。
在正弦波条件下，负载功率因数为0.7～0.9(滞后)，额定值为0.9。
3.额定输出电流(或额定输出容量)
表示在规定的负载功率因数范围内逆变器的额定输出电流。
有些逆变器产品给出的是额定输出容量，其单位以VA或kVA表示。
逆变器的额定容量是当输出功率因数为1(即纯阻性负载)时，额定输出电压为额定输出电流的乘积。
4.额定输出效率
光伏逆变器的效率是在规定的工作条件下，其输出功率对输入功率之比，以%表示。
逆变器在额定输出容量下的效率为满负荷效率，在10%额定输出容量的效率为低负荷效率。
5.保护
(1)过电压保护：对于没电压稳定措施的逆变器，应有输出过电压防护措施，以使负截免受输出过电压的损害。
(2)过电流保护：逆变器的过电流保护，应能保证在负载发生短路或电流超过允许值时及时动作，使其免受浪涌电流的损伤。
6.起动特性
表征逆变器带负载起动的能力和动态工作时的性能。
逆变器应保证在额定负载下可靠起动。
7.噪声
电力电子设备中的变压器、滤波电感、电磁开关及风扇等部件均会产生噪声。
逆变器正常运行时，其噪声应不超过80dB，小型逆变器的噪声应不超过65dB。
