《⼯⼚供电》试题库（第三章）第三章短路电流计算⼆、判断题1、单相短路电流只⽤于单相短路保护整定及单相短路热稳定度的校验。

（）答案：2、短路电流的周期分量就是短路稳态电流。

（）答案：3、短路次暂态电流I’’是⼀个瞬时值（）答案：4、当发⽣三相短路时电⼒系统变电所馈电母线上的电压基本保护不变。

（）答案：5、三、选择题1、当发⽣三相短路时，导体中所承受的电动⼒。

A）两边相最⼤B）中间相最⼤C）三相均匀D）不能确定答案：B2、主要⽤于选择电⽓设备和导体的短路稳定度校验的短路电流是。

A）三相短路电流B）两相短路电流C）单相短路电流D）不能确定答案：A3、主要⽤于相间保护的灵敏度校验的短路电流是。

A）三相短路电流B）两相短路电流C）单相短路电流D）不能确定答案：B4、下列哪⼀个电⼒系统不能视为⽆限⼤容量系统？A）电⼒系统的电源总阻抗不超过短路总阻抗的5~10%B）电⼒系统的电源总阻抗不超过短路总阻抗的10%C）电⼒系统容量低于供电系统容量50倍时D）电⼒系统容量超过供电系统容量50倍时答案：C5、下列哪⼀个设备的阻抗在短路计算时不会考虑的？A）电⼒系统B）电⼒设备C）电⼒输送线D）开关设备答案：D四、名词解释1、短路答：短路就是指不同的电位的导电部分包括导电部分对地之间的低阻性短接。

2、⽆限⼤容量电⼒系统答：短路后经半个周期，ik达到最⼤植，此时的短路全电流即短路周期电流。

4、短路次暂态电流I"答：短路次暂态电流有效值，即短路后第⼀个周期的短路电流周期分量ip的有效值。

5、短路稳态电流I∞答：短路稳态电流I∞是短路电流⾮周期分量衰减完毕以后的短路全电流。

6、短路电流的电动⼒效应答：短路电流的电动⼒效应是当电路短路时，短路冲击电流流过导体瞬间，导线间相互电磁作⽤产⽣的⼒。

7、短路电流的热效应答：供配电系统发⽣短路时，短路电流⾮常⼤。

短路电流通过导体或电⽓设备，会产⽣很⾼的温度，称为热效应。

8、假想时间t ima答：由于通过导体的短路电流实际上不是I∞，因此假定⼀个时间，在此时间内，设导体通过I∞所产⽣的热量，恰好与实际短路电流i k或i k(t)在实际短路时间t K内所产⽣的热量相等。

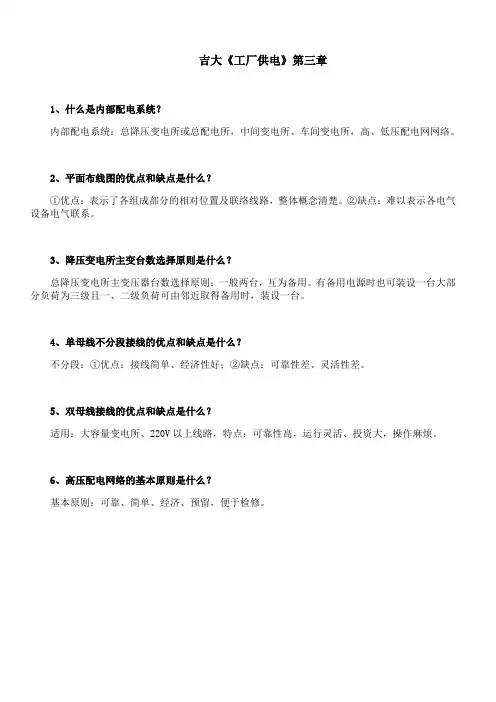

吉大《工厂供电》第三章
1、什么是内部配电系统？
内部配电系统：总降压变电所或总配电所，中间变电所、车间变电所，高、低压配电网网络。

2、平面布线图的优点和缺点是什么？
①优点：表示了各组成部分的相对位置及联络线路，整体概念清楚。

②缺点：难以表示各电气设备电气联系。

3、降压变电所主变台数选择原则是什么？
总降压变电所主变压器台数选择原则：一般两台，互为备用。

有备用电源时也可装设一台大部分负荷为三级且一、二级负荷可由邻近取得备用时，装设一台。

4、单母线不分段接线的优点和缺点是什么？
不分段：①优点：接线简单、经济性好；②缺点：可靠性差、灵活性差。

5、双母线接线的优点和缺点是什么？
适用：大容量变电所、220V以上线路，特点：可靠性高，运行灵活、投资大，操作麻烦。

6、高压配电网络的基本原则是什么？
基本原则：可靠、简单、经济、预留，便于检修。
