关于更新出厂程序的指导手册
关于出厂程序支持的情况
1，每个类型的接收卡都是自己独立的程序，升级需要根据接收卡类型来选择升级程序。
2，出厂程序支持情况：
功能可以同时使用全部功能比如：5958+PWM的灯板旋转，
出厂程序不支持ICN2053芯片如果调试ICN2053芯片需要升级对应的接收卡程序（软件里面自带程序）。
以上功能包括但不限于此······
关于更新出厂程序会遇到的几个问题：
1，更新后的接收卡配套使用的软件为ledset2.6.0，ledstudio12.64以上版本，相关软件可以在网站或者光盘里面找到。
2，（使用老软件调试新程序的问题）如果使用之前的版本会造成显示不正常，无法配置显示屏等情况。
需要指导客户使用新版本软件。
3，（新软件调试老程序的问题）特别注意LedStudio12.64版本以上自带的设置默认是新版本的设置，如果需要调试老程序需要把接收卡或智能设置的新架构的√取消。
老程序做显示屏连接需要把显示屏连接的兼容老程序勾选。
4，关于客户库存新程序的卡和旧程序的卡混用的问题，需要客户把所有卡升级到出厂程序。
出厂程序可以在ledset软件里面找到。
升级接收卡程序和之前软件一样在接收卡输入cfxoki进入升级界面。
也可以在设置下------硬件维护（升级）--密码--- admin和cfxoki来进入。
升级界面也可以回读程序版本号，出厂程序为4005.。
图一至图六安装灵星雨软件
图七安装显卡驱动
图八至图十五设置程序的步骤
图十六至图二十大屏正常工作时显卡的设置
图一：安装软件
图二：
图三图四：
图六：
图七：
图八：
进入软件设置后，在新出现的界面上直接输入linsn密码168就进入到接收卡设置
图九：图十：
图十一：
图十二：在接收卡设置，加载大屏需要
的程序
图十二：设置左图的一些参数，灰度
等级是正常4096，刷新频率不能低于300，扫描移位时钟不能高过18.75，最后的结果是使最大宽度与实际宽度相符合。
发送并保存。
图十三：
显示屏连接：大屏安装时按照我司的箱体编号1-1在左下角，依次往右走，然后调用程序发送并保存至接收卡。
图十四：
图十五：
图十六：图十七：
图十八：
图十九：
显卡设置：ATI2400的显卡设置如图，
显卡设置：ATI2400的显卡设置如图，其它型号的显卡，设置到复制模式。
图二十：。
灵星雨多功能介绍和使用多功能卡接口说明
1、远程控制大屏电源
有信号传输到功能卡上面时，功能卡的接线端会相通产生回路，power1、power2、power3可以用于此功能。
（如下图3）FAN1、FAN2用于控制风扇、空调
2. 内部温度、外部温度
内部温度通过功能板上面的热敏电阻反馈回来的温度。
（RT2）
外部温度通过10P排线的3、4脚连接的热敏电阻取得，它可以通过温、湿度播放窗到屏上去。
3. 自动亮度
它由10P排线所接的光敏电阻所取得，根据天气变化的光度来决定屏的亮度。
4. 声音传输（必须配用802型发送卡）
从电脑声卡接到发送卡上（音频线），发送卡再通过网线或者光纤传到功能卡上，再由功能卡的音频输出口连接功放。
5. 连接视图
6. 设置版面
1.首先打开LED演播室，点击设置——软件设置——在键盘上输入“linsn”——密码168进入接收卡设置界面。
选择允许功能卡亮度选项。
2.
选择允许亮度自动调节就是让功能卡根据外部环境亮度来调节LED大屏幕亮度。
7．参数设定
修正：修正外界温度（例如37度）和温度感应器测得温度（例如36.5
度）的误差。
则修正值为：0.5
图3注：A1、A2为交流接触器的控制端，可以用万用表量出. 220V远程控制大屏电源。
(如下图)。

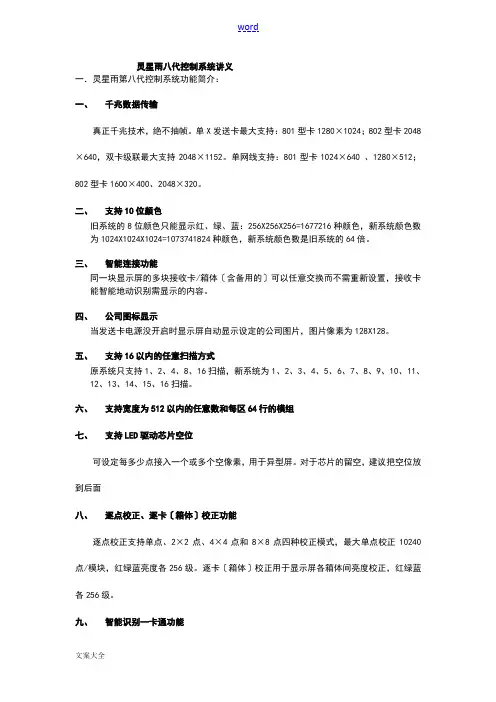

灵星雨八代控制系统讲义一．灵星雨第八代控制系统功能简介：一、千兆数据传输真正千兆技术，绝不抽帧。
单X发送卡最大支持：801型卡1280×1024；802型卡2048×640，双卡级联最大支持2048×1152。
单网线支持：801型卡1024×640 、1280×512；802型卡1600×400、2048×320。
二、支持10位颜色旧系统的8位颜色只能显示红、绿、蓝：256X256X256=1677216种颜色，新系统颜色数为1024X1024X1024=1073741824种颜色，新系统颜色数是旧系统的64倍。
三、智能连接功能同一块显示屏的多块接收卡/箱体〔含备用的〕可以任意交换而不需重新设置，接收卡能智能地动识别需显示的内容。
四、公司图标显示当发送卡电源没开启时显示屏自动显示设定的公司图片，图片像素为128X128。
五、支持16以内的任意扫描方式原系统只支持1、2、4、8、16扫描，新系统为1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16扫描。
六、支持宽度为512以内的任意数和每区64行的模组七、支持LED驱动芯片空位可设定每多少点接入一个或多个空像素，用于异型屏。
对于芯片的留空，建议把空位放到后面八、逐点校正、逐卡〔箱体〕校正功能逐点校正支持单点、2×2点、4×4点和8×8点四种校正模式，最大单点校正10240点/模块，红绿蓝亮度各256级。
逐卡〔箱体〕校正用于显示屏各箱体间亮度校正，红绿蓝各256级。
九、智能识别一卡通功能智能化的识别程序可识别双色、全彩、虚拟、灯饰等各种驱动板的各种扫描方式与各种信号走向，识别率达99%。
十、65536级〔64K〕灰度内任意设定功能客户可根据显示屏的情况从无灰度到65536级〔64K〕灰度之间任意调整，让你的显示屏达到最优显示效果。
第一章概述1.1 功能特点《LED Player V3.3》是本公司新推出的一套专为LED显示屏设计的功能强大,使用方便,简单易学的节目制作、播放软件，支持多种文件格式：文本文件，WORD 文件，图片文件（BMP／JPG／GIF／JPEG．．．），动画文件（SWF／Gif）。
2.2 运行环境◆操作系统中英文Windows/7/NT/XP◆硬件配置CPU: 奔腾600MHz以上内存:128M◆相关软件OFFICE2000--如需WORD文件必须安装第二章安装与卸载2.1 安装《LED Player》软件安装很简单，操作如下：将LED Player播放软件的安装光盘插入电脑光驱，即可显示LED Player播放软件的安装文件，双击LED Player，即可实现轻松安装。
《LED Player》软件安装成功后，在【开始】/【程序】里将出现“LED软件”程序组，然后进入该程序组下的“LED Player”,单击即可运行，如图所示，opyright © 2005-2007 Listen tech. All Rights Reserved灵感设计诚信同时，桌面上也出现“LED Player”快捷方式：如右图所示，双击它同样可以启动程序。
2.2 卸载《LED Player》软件提供了自动卸载功能，使您可以方便地删除《LED Player》的所有文件、程序组和快捷方式，用户可以在“LED软件”组中选择“卸载LED Player”，也可在【控制面板】中选择【添加/删除程序】快速卸载.第三章使用详解3.1 节目组成每块显示屏由一个或多个节目页组成。
节目页是用来显示用户所要播放的文本、图片、动画等内容。
区域窗口有十一种：图文窗、文本窗、单行文本窗、静止文本窗、时间窗、正计时窗、倒计时窗、模拟时钟窗、表格窗、动画窗、温度窗。
文件窗：可以播放各种文字、图片、动画、表格等几十种文件。
文本窗:用于快速输入简短文字，例如通知等文字。
LED显示屏同步灵星雨控制系统设置LED显示屏同步灵星雨控制系统设置1．安装软件：从光盘打开标有“ledstudio10”的安装文件。
注意：在安装的过程中会弹出一个提示是否安装CP210USB驱动的窗口，请点击中间“Install”字样的选项安装即可。
注：有时软件提示输入序列号，则键入888888就可以了。
2．发送卡设置：打开演播室软件点“设置”菜单，选“软件设置”，然后直接在键盘键入五个小写英文字母“linsn”，弹出密码窗输入密码“168”确定就可进入到“设置硬件参数”的界面。
然后进“发送卡”把显示模式选中所用的模式，保存到发送卡。
然后进行显卡设置：右键鼠标进入到显卡的“属性”点“设置”进高级选项中打开控制中心，然后在设置多个显示器功能中选择复制模式。
观察发送卡数据灯（绿灯）快速闪烁即可。
（注意：根据本人多年维修同步LED显示屏经验，一般同步屏整屏不亮，均为此处电脑设置有故障导致。
）3．接收卡设置：进入到“设置硬件参数”的界面。
然后进“接收卡”作“智能设置”（具体操作详见LED控制系统使用手册），需要注意的是：（1）发送卡要从U口输出网线给接收卡（如用D口输出网线则智能设置是没有变化的。
），（2）显卡不能选扩展到第二监视器。
（3）接收卡的控制范围由四个方面来决定：LED 刷新频率；灰度级别；扫描移位时钟；屏体的扫描方式。
LED刷新频率和灰度级别越大接收卡带的宽度就越窄，而扫描移位时钟越大则宽度越大，但扫描移位时钟不是无限制加大的，如屏体出现闪点则说明该屏时钟上得太高。
而接收卡控制的高度是由屏体的扫描方式来定的（单指灯板左右级连，如为上下级连则相反。
），如全彩8扫每区8行，灯板级连从右到左，【接收卡有16组红绿蓝（全彩）数据，有32组红绿（双色）数据，每区几行是指一组红绿蓝数据带的行高。
（单指灯板左右级连）】则16*8=128像素点高；如全彩8扫每区16行，灯板级连从右到左，则16*16=256像素点高。
灵动L系列播放器软件使用手册
V1.0 2018年5月
一、主要功能介绍：
1，支持65/130/260万点带载能力;,
2，支持HDMI输入同步显示;
3，支持局域网无线/有线发布节目播放；
4，支持本地U盘节目导入播放;
5，支持USB直连发布节目播放；
5，支持多种媒体格式，视频，图片，动画等;
6，支持多种节目内容;
二硬件介绍和软件安装
外观接口说明：
2.2 软件版本：
编辑发布软件使用：LedStudio 12.65以上
三、节目发布
提示：目前播放盒暂时不支持多窗口播放视频、图片。
且暂时只支持视频、图片、文字的播放。
后续会完善其他格式的文件播放和特效。
打开Led Studio，选择“发布节目”，软件左边会弹出发布节目子菜单，
如同同步播放一样新建正常节目页---文件窗就可以增加视频和图片了。
节目制作完成后，选择需要发布的路径支持U盘、局域网有线和WIFI连接。
在上面右键即可发布到播放盒。
下图为发布到U盘。
1. 用带D接收卡升级高刷新频率的程序.
2. 安装我们灵星雨最新的LED演播室.
3. 电脑的刷新频率不能超过60HZ。
（60HZ以上的刷新
频率，发送卡要升级SD801D.new18.bin.以上程序，
最高到80HZ。
用这个程序在发送卡选项可以读取显
卡输出的频率）.
4. 设置好RCG文件，选择最高能支持的扫描移位时钟
（取决于驱动板的性能和设计。
如果性能好，设计
合理，能上的时钟就越高，那么单张接收卡带的面
积（像素点）就会越大，或者在带面积不变的情况
下支持更高的灰度和刷新频率。
一般16.67Mhz；）
5. 确定一个接收卡要控制多少点宽（接收卡控制宽度
点数越大，接收卡的刷新频率相对应降低）.
6. 灰度级数一般推荐客户选择65536标准或者65536品
质优先，低灰效果一般推荐客户选择高刷新高亮度（选择完这几个参数后，软件会根据输入的参数，自行算出接收卡最大的刷新频率）。
接收卡刷新频率最好能够达到1000HZ以上，接收卡的亮度有效率一般推荐客户选择在80%（这几项只是建议，客户可根据自己的要求自行选择）.
7. 行消隐时间和行消隐延迟一般保持软件默认.如果有暗
亮,可以相对应把行消隐时间和行消隐延迟的数值调
整. 行消隐时间有效10-200000/ns, 行消隐延迟有效
0-15。
调整行消隐时间越大，亮度有效率会相对应减低。
8. 灰阶过渡有问题时，先把提高品质打勾，看接收卡的
最小OE宽度是否小于40ns,可以用手动输入（选用高刷新后，设置会由灰色变成白色，把勾打上就可以手动输入OE宽度）。
灵星雨L E D大屏节目制作步骤注意：需要把节目编写好，保留成演播室格式的文件（后缀名为.LSD），才能直接把它调出来播放。
假如想将一个 Excel 表格或 Word文档直接调出来播放，是不可以的。
1节目编写节目构成每一个节目 ( 文件 ) 由一个或多个节目页构成。
节目页有两种：全局节目页和正常节目页：每个节目最多只好有一个全局节目页，全局节目页在整个节目播放过程中向来播放；正常节目页是节目主要构件，能够有多个，各正常节目页之间按次序播放。
每个节目页由一个或多个节目窗构成。
节目窗是用来显示用户所要播放的文本、表格、图片、视频等内容。
本软件支持8 种节目窗：文件窗、视频窗、图片窗、单行文本窗、多行文本窗、表格窗、时间窗和计时窗。
文件窗：同时同意视频、图片、表格和多行文本在一个窗口下显示。
视频窗：用于播放视频文件。
支持 *.avi，*.mpeg，*.gif，*rm，*.rmvb，*.asf，*.wmv。
图片窗：用于播放*.bmp ，*.jpg，*.jpeg，*.png，*.tif等图片文件。
单行文本窗：用于播放单行文本，比如标题、通知等文字。
多行文本窗：用于播放丰富文本格式RTF(Rich Text Format)文件。
表格窗：用于编写播放表格。
支持表格多页显示。
日期时间窗：用于显示日期实时间。
支持阳历年代日，礼拜，时分秒显示，支持时差设置；支持阴历年代日时辰生肖设置。
支持模拟时钟和数字时钟显示。
以上内容可随意组合。
计时窗：用于计时，支持顺计时和倒计时。
提示：节目编写完先保留，再播放。
2、节目制作步骤、第一步 : 新建节目页点击新建文件按钮（如上图红圈处），节目页是节目的基本元素。
如图3-17节目工具条，点击新建节目页按钮即可。
（提示：如见不到节目页工具条，请点击工具条上的同意编写按钮）。
图 3-17节目页有两种正常节目页和全局节目页，正常节目页按一个个次序播放，全局节目页就是没有时间限制所有节目一同播放（比方时间显示）。
LED显示屏灵星雨软件使用说明灵星雨是众多LED显示屏厂家所使用的控制卡，其质量稳定、功能强大、控制效果好，下文是灵星雨控制卡配套的软件使用说明调试的主要步骤如下：一、电脑打开复制模式1、电脑空白处单击鼠标右键，选择“屏幕分辨率”2、然后选择“复制这些显示”即可二、打开LedSet软件（可从配套光盘安装或者到灵星雨官方站下载安装）1、查看状态“已连接”，点“显示屏配置”进入发送卡界面2、设置发送卡界面参数，设置完成后点“保存到发送卡”①硬件信息：读取发送卡型号和版本号②显示模式：分辨率：设置与电脑显示器分辨率一致发送卡频率：60HZ③屏幕参数:设置宽度：与发送卡带载宽度一致起点X：平移水平坐标起点Y：平移垂直坐标宽度系数：实现画面水平缩放（大屏宽度/电脑分辨率宽度）高度系数：实现画面垂直缩放（大屏高度/电脑分辨率高度）三、接收卡设置1、设置模组参数，点“2、智能设置”进入“智能设置向导1”①显示屏类型选择：单色、双色、全彩、全彩虚拟②灯板芯片：指模组上的驱动芯片（如在选项中找不到对应芯片则选通用芯片）③模块信息：LED显示屏灯板类型：模组像素点是16的倍数选择常规，不是就选择复杂（有抽点）点数：X（宽度） Y（高度）注：指的是模组像素点④ 每口数据组数：RV908接收卡要填 2 ， RV901接收卡带转接板，需要确定转接板类型，看接口定义选择（看有几组RGB数据就是几）⑤ 行译码方式：模组的译码芯片，四扫以上基本都是138译码（不包含四扫）新架构：新架构程序打勾（接收卡日期是2017年10月份往后的），老程序不打勾3、设置完成都点击“下一步”进入下一智能向导步骤间隔行要加一行亮行（如亮两行中间有一行不亮，那间隔行数得加一行选择2）根据模组闪点描点，亮哪个点就点哪个点，描点完成后会出现提示，点确定再点完成回到接收卡界面4、优化参数①带载设置：实际宽度：接收卡带载宽度实际高度：接收卡带载高度注：填写整屏中接收卡最大带载的带载宽度和高度工作模式：RV908卡选择8型24组数据输出方式：对开或多开对应选择②性能/效果设置移位时钟:16.67-21.43之间，值越大，刷新越高灰度级数：考虑刷新（选择65536极限刷新）考虑灰度 (选择65536品质优先)低灰效果：室内（选择高刷新较低亮或低亮度）户外（选择高刷新正常量或较高亮行消隐时间：默认值300，选择极限刷新的时候，值要改为1000 新架构：接收卡程序是新架构程序打勾，老程序不打勾5、设置完成后点击“发送到接收卡”，然后“保存到接收卡” 把设置好的参数文件保存，再点“保存到文件”，“*”去掉重命名一下，保存到自己能找到的位置（建议先保存到桌面再备份）6、如已有参数文件可跳过“智能设置”等步骤，直接点击“从文件加载”，选择正确的RCG文件，然后“发送到接收卡”，“保存到接收卡”即可四、显示屏连接1、做连接图①接收卡数量：水平卡数：发送卡水平带载接收卡的数量垂直卡数：发送卡垂直带载接收卡的数量②其他：网口号：1(U) 表示发送卡U口(靠近灯的网口)1(D)表示发送卡D口(靠近DVI口的网口)宽度和高度：接收卡实际带载的宽度和高度兼容旧程序:老程序需要打勾设置完成点击发送，保存到接收卡2、把设置好的参数保存，点“保存到文件” “*”去掉重命名文件，保存到自己能找到的位置（建议先保存到桌面再备份）4、如有做好的显示屏连接CON文件，可跳过做连接图步骤，直接点“从文件加载” 选择正确的RCG文件，然后“发送到接收卡”，“保存到接收卡”即可显示屏调试好以后，就可以使用《LED演播室》在LED显示屏上编辑和播放内容了。
第一章概述1.1 功能特点《LED Player V3.3》是本公司新推出的一套专为LED显示屏设计的功能强大,使用方便,简单易学的节目制作、播放软件，支持多种文件格式：文本文件，WORD 文件，图片文件（BMP／JPG／GIF／JPEG．．．），动画文件（SWF／Gif）。
2.2 运行环境◆操作系统中英文Windows/7/NT/XP◆硬件配置CPU: 奔腾600MHz以上内存:128M◆相关软件OFFICE2000--如需WORD文件必须安装第二章安装与卸载2.1 安装《LED Player》软件安装很简单，操作如下：将LED Player播放软件的安装光盘插入电脑光驱，即可显示LED Player播放软件的安装文件，双击LED Player，即可实现轻松安装。
《LED Player》软件安装成功后，在【开始】/【程序】里将出现“LED软件”程序组，然后进入该程序组下的“LED Player”,单击即可运行，如图所示，opyright © 2005-2007 Listen tech. All Rights Reserved灵感设计诚信同时，桌面上也出现“LED Player”快捷方式：如右图所示，双击它同样可以启动程序。
2.2 卸载《LED Player》软件提供了自动卸载功能，使您可以方便地删除《LED Player》的所有文件、程序组和快捷方式，用户可以在“LED软件”组中选择“卸载LED Player”，也可在【控制面板】中选择【添加/删除程序】快速卸载.第三章使用详解3.1 节目组成每块显示屏由一个或多个节目页组成。
节目页是用来显示用户所要播放的文本、图片、动画等内容。
区域窗口有十一种：图文窗、文本窗、单行文本窗、静止文本窗、时间窗、正计时窗、倒计时窗、模拟时钟窗、表格窗、动画窗、温度窗。
文件窗：可以播放各种文字、图片、动画、表格等几十种文件。
文本窗:用于快速输入简短文字，例如通知等文字。
灵星雨801接收卡，灵星雨全彩801接收卡1型号规格:801(TS801)品牌:灵星雨供应商在线客服： 88产品详细说明型号/规格801(TS801)品牌/商标灵星雨灵星雨801接收卡的特点：完全兼容第七代：基于第七代升级开发，原功能不少，新功能更多更强大，系统更稳定更可靠。
可与七代系统混合使用。
支持10位颜色：旧系统的8位颜色只能显示256X256X256=1677216种颜色，新系统颜色数为1024X1024X1024=24种颜色，新系统颜色数是旧系统的64倍。
智能连接功能：同一块显示屏的多块接收卡/箱体（含备用的）可以任意交换而不需重新设置，接收卡能智能地动识别需显示的内容。
智能监控：每块接收卡均有温度检测和四路风扇监控输出，可根据用户设定的温度上限智能地控制四路风扇转速。
公司图标显示：当发送卡电源没开启时显示屏自动显示设点的公司图片，图片像素为128X128，颜色数为 16K色。
支持16位以内的任意扫描方式：原系统只支持1、2、4、8、16扫描，新系统为1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16扫描。
支持模块宽度为64以内的任意数：旧系统只支持2、4、8、16、32、64宽度的模块，新系统为64以内任意数。
支持异型分割显示：每块接收卡最大支持1024段分割，用于异型/文字屏。
支持容余点插入：可设定每多少点接入一个或多个空像素，用于异型屏。
支持带PWM的驱动芯片：需专用驱动芯片配合，使显示屏效果更完美。
支持硬件逐点校正功能：需专用驱动芯片配合，使显示屏逐点校正效果更好。
支持逐点检测功能：需专用驱动芯片配合，动态地检测显示屏瑕点情况。
逐点校正、逐卡（箱体）校正功能：逐点校正支持单点、2×2点、4×4点和8×8点四种校正模式，最大校正6144点/模块，红绿蓝各256级。
逐卡（箱体）校正用于显示屏各箱体间色差校正，红绿蓝各256级。
深圳灵星雨科技最新程序和功能说明
从2014年1月初开始，我们出厂产品已经是以上最新程序，每个板背后有个最新程序的标志，即贴上“QC PASS”标签，这是目前最新程序，不用再升级，
如果无“QC PASS”标签，要使用超大发送功能就要升级发送卡程序到sd81D-DB同时接收卡升级到最新程序rv91-49
如果无“QC PASS”标签，要使用2013年千兆网卡的高刷新同时实现高灰度功能就要用发送卡把接收卡升级到最新程序rv91-49
除下面升级方法外，也可以寄回我公司升级。
千兆网卡：
（一）新功能：2013年新技术，业内首家高刷新同时实现高灰度，并支持所有驱动芯片；
（二）实现超大带载的条件：1.必须是九代接收，2.程序必须是rv91-49，3.用发送卡把接收卡升级到最新程序rv91-49
超大带载：
（一）新功能：1.单卡带载；从4032X512到2048X1024
2.四卡级联：8064X1024，或4032X2048
（二）实现新功能的条件：
1.接收卡：必须是九代接收；
2.接收卡程序：接收卡程序必须是rv91-49；
3.发送卡程序：发送卡程序必须是sd81D-DB；
4.级联：如果要级联，发送卡必须是802，801无级联功能；
5.显卡：必须是带DP口和双DVI输出的显卡，两个DVI口可以用来拼接，我们
推荐的是Geforce GTX650 ；
6.显卡和显示器的连接：可以通过HDMI连接（带HDMI的显示器），也可以通
过DP连接（带DP的显示器）；
7.必须设置为半帧，即30帧。
使用视频处理器时在“自选输出”打勾选半帧，
不是在“自定义”里设置。
（三）使用说明：2560长内使用复制模式，此时可以拖动鼠标拖动拉出屏上内容；
超过2560则为扩展模式，不能通过拖动鼠标拖动拉出屏上内容。
