电力电子技术复习要点 --电力电子器件的分类：(各有哪些器件) (1)全

大二电力电子技术基础知识点总结如下是大二电力电子技术基础知识点的总结：电力电子技术是电气工程领域的重要分支之一，它主要涉及电力电子器件和电力电子电路的设计与应用。

在大二的学习中，我们接触到了很多电力电子技术的基础知识点，这些知识点对于我们的学习和未来的工作都有着重要的意义。

下面是对这些知识点的总结：1. 电力电子器件电力电子器件是实现电力电子技术的基石，常见的电力电子器件有功率场效应管(MOSFET)、双极型晶体管(BJT)、绝缘栅双极型晶体管(IGBT)等。

这些器件具有不同的特性和应用场景，我们需要掌握它们的工作原理、特性参数以及选型和驱动方法。

2. 电力电子电路电力电子电路是电力电子技术的核心，其中包括直流-直流变换器、直流-交流变换器、交流-交流变换器等。

我们需要了解这些电路的结构和工作原理，掌握它们的控制方法、效率计算以及应用领域。

3. 开关功率器件开关功率器件是电力电子电路的关键组成部分，常见的开关功率器件有晶闸管(SCR)、双向可控硅(Triac)、发光二极管(LED)等。

了解开关功率器件的工作原理、特性和保护方法，能够更好地设计和应用电力电子电路。

4. 电力电子变换器电力电子变换器是实现电能的变换与调控的关键设备，常见的电力电子变换器有直流电压变换器、直流电流变换器、交流电压变换器等。

我们需要了解这些变换器的结构和动作原理，掌握它们的控制策略、效率计算以及在电力系统中的应用。

5. 短路保护与故障诊断在电力电子技术应用中，短路故障是常见的问题。

我们需要学习短路保护的原理和方法，能够设计和应用短路保护电路。

同时，故障诊断技术也十分重要，我们需要了解故障诊断的基本原理和方法，能够快速准确地分析和解决故障问题。

6. 可编程控制器(PLC)在电力电子技术中的应用近年来，可编程控制器在电力电子技术中的应用越来越广泛。

我们需要了解PLC的基本原理和应用技巧，能够利用PLC实现电力电子设备的自动控制和远程监控。

湖北理工学院电气学院电力电子复习课第一章绪论BY 12自动化张一鸣1、电力电子技术的概念定义:电力电子技术——应用于电力领域的电子技术,使用电力电子器件对电能进行变换和控制的技术.电力电子技术主要用于电力变换。

分为信息电子技术（信息处理）和电力电子技术（电力变换）。

2、电力变换通常可分为哪四大类？电力变换通常可分为四大类：交流变直流（整流）、直流变交流（逆变）、交流变交流（变频、变压）、直流变直流（斩波）。

第2章电力电子器件1、电力电子器件的概念电力电子器件：是指可直接用于处理电能的主电路中，实现电能的变换或控制的电子器件。

2、电力电子器件的分类按照电力电子器件能够被控制电路信号所控制的程度分类：1.半控型器件，例如晶闸管;2.全控型器件，例如GTO(门极可关断晶闸管)、GTR(电力晶体管)，MOSFET(电力场效应晶体管)、IGBT(绝缘栅双极晶体管);3.不可控器件，例如电力二极管;按照驱动电路加在电力电子器件控制端和公共端之间信号的性质分类：1.电压驱动型器件，例如IGBT、MOSFET、SIT(静电感应晶闸管);2.电流驱动型器件，例如晶闸管、GTO、GTR;根据驱动电路加在电力电子器件控制端和公共端之间的有效信号波形分类：1.脉冲触发型，例如晶闸管、GTO;2.电子控制型，例如GTR、MOSFET、IGBT;按照电力电子器件内部电子和空穴两种载流子参及导电的情况分类：1.单极型器件，例如电力二极管、晶闸管、GTO、GTR;2.双极型器件，例如MOSFET、IGBT;3.复合型器件，例如MCT(MOS控制晶闸管);3、晶闸管的导通条件、关断条件、维持导通条件使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：uAK>0且uGK>0。

使导通了的晶闸管关断的条件是使流过晶闸管的电流减小至一个小的数值，即维持电流IH一下。

维持晶闸管导通的条件是，晶闸管在导通情况下，只要有一定的正向阳极电压，不论门极电压如何，晶闸管保持导通，即晶闸管导通后，门极失去作用。

《电力电子技术》学习资料概述本文档旨在提供关于电力电子技术的研究资料，帮助读者了解该领域的基本概念和原理。

1. 电力电子技术简介- 电力电子技术是指利用电子器件和电力技术，将电能进行控制、变换和传输的技术领域。

- 电力电子技术广泛应用于电力系统、工业控制、电动车辆、电力传输等领域。

2. 电力电子技术的重要原理与器件2.1 可控硅器件- 可控硅器件是电力电子技术中最基本的器件之一。

- 可控硅器件可以实现对电能的方向、大小以及周期进行控制，广泛应用于电动机控制、电能变换等领域。

2.2 逆变器与变频器- 逆变器用于将直流电转换为交流电，常用于太阳能发电系统、UPS系统等。

- 变频器用于控制交流电机的转速和转矩，广泛应用于变频空调、工业驱动等领域。

2.3 共模电路- 共模电路用于电力系统的滤波和隔离。

- 共模电路能够有效抑制电力系统中的干扰信号和电磁波。

2.4 光伏逆变器- 光伏逆变器是将光伏电池所产生的直流电转换为交流电的装置。

- 光伏逆变器广泛应用于太阳能发电系统，为电网注入可再生能源。

3. 电力电子技术的应用3.1 电力系统- 电力电子技术在电力系统中起到重要作用，可以实现电力的传输、分配和控制。

- 电力电子技术能够提高电力系统的稳定性和效率。

3.2 工业控制- 电力电子技术在工业控制中应用广泛，如电动机控制、自动化生产线等。

- 电力电子技术可以实现对电力的精确控制和调节。

3.3 电动车辆- 电力电子技术是电动车辆关键技术之一。

- 电力电子技术可以实现电动车辆的电能转换和控制，提高能源利用效率。

3.4 可再生能源- 电力电子技术在可再生能源的应用中起到重要作用。

- 电力电子技术可以将风能、光能等可再生能源转换为可用的电能，推动可再生能源的开发利用。

总结本文档介绍了电力电子技术的基本概念、重要原理与器件，以及其在电力系统、工业控制、电动车辆和可再生能源中的应用。

通过学习电力电子技术，读者可以更深入了解和应用这一领域的知识。

复习要点基本概念：电子技术包括信息电子技术和电力电子技术两大分支。

通常所说的模拟电子技术和数字电子技术都属于信息电子技术。

电力电子技术就是应用于电力领域的电子技术，就是使用电力电子器件对电能进行变换和控制的技术。

信息电子技术主要用于信息处理，而电力电子技术主要用于电力变换。

电力包括交流和直流两种。

从公用电网直接得到的是交流，从蓄电池和干电池得到的是直流。

电力变换通常可分为四大类：交流变直流、直流变交流、直流变直流和交流变交流。

进行电力变换的技术称为变流技术。

通常把电力电子技术分为电力电子器件制造技术和变流技术两大分支。

变流技术也称为电力电子器件的应用技术，它包括用电力电子器件构成各种电力变换电路和对这些电路进行控制的技术。

电力电子器件应用技术：用电力电子器件构成电力变换电路和对其进行控制的技术，及构成电力电子装置和电力电子系统的技术，是电力电子技术的核心，理论基础是电路理论。

电力电子器件制造技术：是电力电子技术的基础，理论基础是半导体物理。

对于信息电子，器件既可工作在放大状态，也可处于开关状态；而电力电子总处在开关状态，为避免功率损耗过大。

这是电力电子技术的一个重要特征。

电力电子装置广泛用于高压直流输电、静止无功补偿、电力机车牵引、交直流电力传动、电解、励磁、电加热、高性能交直流电源等电力系统和电气工程通常把电力电子技术归属于电气工程学科。

它在电气工程学科中是一个最为活跃的分支，其不断进步给电气工程的现代化以巨大的推动力。

控制理论广泛用于电力电子技术，使电力电子装置和系统的性能满足各种需求。

电力电子技术可看成“弱电控制强电”的技术，是“弱电和强电的接口”，控制理论是实现该接口的强有力纽带。

控制理论和自动化技术密不可分，而电力电子装置是自动化技术的基础元件和重要支撑技术。

以计算机为核心的信息科学将是21世纪起主导作用的科学技术之一，而电力电子技术和运动控制一起，将和计算机技术共同成为未来科学技术的两大支柱。

电力电子技术知识点总结一、电力电子器件1. 晶闸管：晶闸管是一种具有双向导电性能的电子器件，可以控制大电流、大功率的交流电路。

其结构简单，稳定性好，具有一定的可逆性，可用作直流电压调节元件、交流电压调节元件、静止开关、逆变器等。

2. 可控硅：可控硅是一种具有双向导电性的半导体器件，具有控制开关特性，可用于控制大电流、大功率的交流电路。

可控硅具有可控性强，工作稳定等特点，适用于电力调节、交流电源、逆变器等领域。

3. MOSFET：MOSFET是一种以金属氧化物半导体栅极场效应晶体管为基础的器件，和普通的MOS晶体管相比，MOSFET在导通电阻上有较低的压降、耗散功率小、寄生电容小、开关速度快等优点，适用于开关电路、逆变器、电源调节等领域。

4. IGBT：IGBT是一种继承了MOSFET和双极晶体管的特点的半导体器件，具有高阻塞电压、低导通压降、大电流、耐脉冲电流等特点，适用于高频开关电路、变频器、电源逆变器、电机调速等领域。

5. 二极管：二极管是最基本的电子元件之一，具有正向导通和反向截止的特点，广泛用于整流、短路保护、开关电源等方面。

以上所述的电力电子器件是电力电子技术的基础，掌握了这些器件的特性和应用，对于电力电子技术的学习和应用具有重要的意义。

二、电力电子拓扑结构1. 变流器拓扑结构：变流器是电力电子技术中的一种重要装置，用于将直流电转换为交流电或者改变交流电的频率、电压和相数等。

常见的变流器拓扑结构包括单相全桥变流器、三相全桥变流器、单相半桥变流器、三相半桥变流器等。

2. 逆变器拓扑结构：逆变器是电力电子技术中的一种重要装置，用于将直流电转换为交流电，逆变器可以选择不同的拓扑结构和控制策略，以满足不同的电力系统需求。

常见的逆变器拓扑结构包括单相全桥逆变器、三相全桥逆变器、单相半桥逆变器、三相半桥逆变器等。

3. 母线型柔性直流输电系统：母线型柔性直流输电系统是一种新型电力电子系统，用于将大容量的交流电转换为直流电进行长距离输电。

《电力电子技术》复习资料一 电力电子器件1. 要点：① 半控器件：晶闸管（SCR ）全控器件：绝缘栅双极型晶体管（IGBT ）、电力晶体管（GTR ）、 门极关断晶闸管（GTO ）、电力场效应管（MOSEFT ） 不可控器件：电力二极管各器件的导通条件、关断方法、电气符号及特点。

②注意电流有效值与电流平均值的区别： 平均值：整流后得到的直流电压、电流。

有效值：直流电压、电流所对应的交流值。

波形系数：K f =有效值/平均值 。

③电力电子技术器件的保护、串并联及缓冲电路： du /dt ：关断时，采用阻容电路（RC ）。

di/dt ：导通时，采用电感电路。

二 整流电路1. 单相半波电路：① 注意电阻负载、电感负载的区别： ② 有效值与平均值的计算：平均值：整流后得到的直流电压、电流。

21cos 0.452d U U α+=d d U I R=有效值：直流电压、电流所对应的交流值。

U U =U I R = 波形系数：电流有效值与平均值之比。

f dIk I =② 注意计算功率、容量、功率因数时要用有效值。

③ 晶闸管的选型计算：Ⅰ求额度电压：2TM U =，再取1.5~2倍的裕量。

Ⅱ 求额度电流（通态平均电流I T （AV ）） 先求出负载电流的有效值（f d I k I =）； →求晶闸管的电流有效值（I T =I ）；→求晶闸管的电流平均值（()/T AV T f I I k =），再取1.5~2倍裕量。

2. 单相全桥电路负载：①注意电阻负载、电感负载和反电动势负载的区别： ② 电阻负载的计算：α移相范围：0~π负载平均值：整流后得到的直流电压、电流。

（半波的2倍）21cos 0.92d U U α+=d d U I R=负载有效值：直流电压、电流所对应的交流值。

U U =U I R = 晶闸管:电流平均值I dT 、电流有效值I T :dT d12I I =T I =③ 电感负载的计算：Ⅰ加续流二极管时，与电阻负载相同。

王兆安《电力电子技术》复习要点第一章绪论1、电子技术包括信息电子技术和电力电子技术两大分支。

2、电力变换的种类3、晶闸管半控型器件主要采用相位控制方式，称为相控方式；全控型器件主要采用脉宽调制方式，称为斩控方式。

4、1957年第一个晶闸管的问世标志着电力电子技术的诞生。

第二章电力电子器件1、电力电子器件与信息电子器件相比具有的的特征：（1）电力电子器件可处理的电功率大；（2）电力电子器件工作在开关状态；（3）电力电子器件需信息电子电路来控制；（4）电力电子器件需安装散热器。

2、在实际中，由控制电路、驱动电路和以电力电子器件为核心的主电路组成一个系统。

3、按照能够被控制电路信号所控制的程度分为：半控型器件；全控型器件；不可控器件。

4、按照驱动电路加在电力电子器件控制端和公共端之间信号的性质，电力电子器件分为：电流驱动型；电压驱动型。

GTO、GTR为电流驱动型，IGBT、MOSFET为电压驱动型。

5、驱动电路加在电力电子器件控制端和公共端之间信号的波形，电力电子器件分为：脉冲触发型；电平控制型。

6、晶闸管导通的条件：晶闸管阳极承受正向电压，且门极有触发电流。

7、晶闸管由导通变为关断的条件：去掉阳极正向电压或者施加反压，或者使流过晶闸管的电流降到接近于零的某一数值以下。

8、晶闸管只可以控制开通不能控制关断，因此被称为半控型器件。

电力晶体管、电力场效应晶体管、绝缘栅双极晶体管可以通过在门极施加负的脉冲电流使其关断，因而属于全控型器件。

8、维持电流是指使晶闸管维持导通所必需的最小电流9、擎住电流是晶闸管刚从断态转入通态并移除触发信号后，能维持导通所需的最小电流。

10、晶闸管的四怕：高压、过流、电压冲击du/dt、电流冲击di/dt。

第三章整流电路1、整流电路的分类：（1）按组成的器件可分为不可控、半控、全控三种。

（2）按电路结构可分为桥式电路和零式电路。

（3）按交流输入相数分为单相电路和多相电路。

（4）按变压器二次侧电流的方向是单向或双向，分为单拍电路和双拍电路。

电⼒电⼦技术-期末考试复习要点课程学习的基本要求及重点难点内容分析第⼀章电⼒电⼦器件的原理与特性1、本章学习要求1.1 电⼒电⼦器件概述，要求达到“熟悉”层次。

1）电⼒电⼦器件的发展概况及其发展趋势。

2）电⼒电⼦器件的分类及其各⾃的特点。

1.2 功率⼆极管，要求达到“熟悉”层次。

1）功率⼆极管的⼯作原理、基本特性、主要参数和主要类型。

2）功率⼆极管额定电流的定义。

1.3 晶闸管，要求达到“掌握”层次。

1）晶闸管的结构、⼯作原理及伏安特性。

2）晶闸管主要参数的定义及其含义。

3）电流波形系数k f的定义及计算⽅法。

4）晶闸管导通和关断条件5）能够根据要求选⽤晶闸管。

1.4 门极可关断晶闸管（GTO），要求达到“熟悉”层次。

1）GTO的⼯作原理、特点及主要参数。

1.5 功率场效应管，要求达到“熟悉”层次。

1）功率场效应管的特点，基本特性及安全⼯作区。

1.6 绝缘栅双极型晶体管（IGBT），要求达到“熟悉”层次。

1）IGBT的⼯作原理、特点、擎住效应及安全⼯作区。

1.7 新型电⼒电⼦器件简介，要求达到“熟悉”层次。

2、本章重点难点分析有关晶闸管电流计算的问题：晶闸管是整流电路中⽤得⽐较多的⼀种电⼒电⼦器件，在进⾏有关晶闸管的电流计算时，针对实际流过晶闸管的不同电流波形，应根据电流有效值相等的原则选择计算公式，即允许流过晶闸管的实际电流有效值应等于额定电流I T对应的电流有效值。

利⽤公式I = k f×I d = 1.57I T进⾏晶闸管电流计算时，⼀般可解决两个⽅⾯的问题：⼀是已知晶闸管的实际⼯作条件（包括流过的电流波形、幅值等），确定所要选⽤的晶闸管额定电流值；⼆是已知晶闸管的额定电流，根据实际⼯作情况，计算晶闸管的通流能⼒。

前者属于选⽤晶闸管的问题，后者属于校核晶闸管的问题。

1）计算与选择晶闸管的额定电流解决这类问题的⽅法是：⾸先从题⽬的已知条件中，找出实际通过晶闸管的电流波形或有关参数（如电流幅值、触发⾓等），据此算出通过晶闸管的实际电流有效值I，考虑（1.5~2）倍的安全裕量，算得额定电流为I T = (1.5~2) I /1.57，再根据I T值选择相近电流系列的晶闸管。

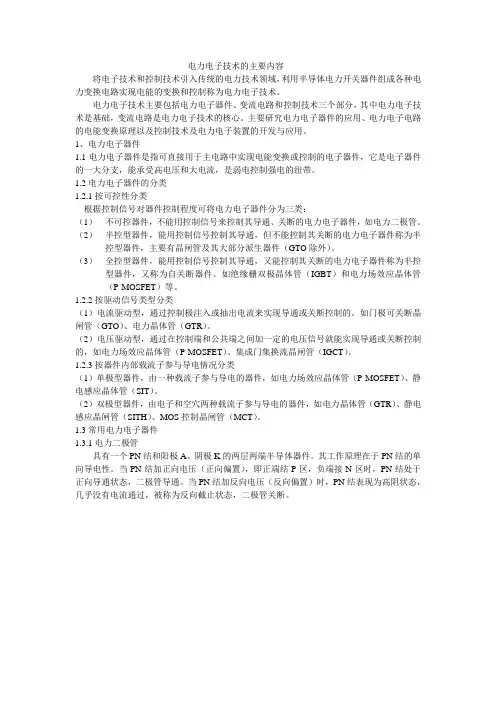

电力电子技术的主要内容将电子技术和控制技术引入传统的电力技术领域，利用半导体电力开关器件组成各种电力变换电路实现电能的变换和控制称为电力电子技术。

电力电子技术主要包括电力电子器件、变流电路和控制技术三个部分，其中电力电子技术是基础，变流电路是电力电子技术的核心。

主要研究电力电子器件的应用、电力电子电路的电能变换原理以及控制技术及电力电子装置的开发与应用。

1、电力电子器件1.1电力电子器件是指可直接用于主电路中实现电能变换或控制的电子器件，它是电子器件的一大分支，能承受高电压和大电流，是弱电控制强电的纽带。

1.2电力电子器件的分类1.2.1按可控性分类根据控制信号对器件控制程度可将电力电子器件分为三类：（1）不可控器件，不能用控制信号来控制其导通、关断的电力电子器件，如电力二极管。

（2）半控型器件，能用控制信号控制其导通，但不能控制其关断的电力电子器件称为半控型器件，主要有晶闸管及其大部分派生器件（GTO除外）。

（3）全控型器件，能用控制信号控制其导通，又能控制其关断的电力电子器件称为半控型器件，又称为自关断器件。

如绝缘栅双极晶体管（IGBT）和电力场效应晶体管（P-MOSFET）等。

1.2.2按驱动信号类型分类（1）电流驱动型，通过控制极注入或抽出电流来实现导通或关断控制的。

如门极可关断晶闸管（GTO）、电力晶体管（GTR）。

（2）电压驱动型，通过在控制端和公共端之间加一定的电压信号就能实现导通或关断控制的，如电力场效应晶体管（P-MOSFET）、集成门集换流晶闸管（IGCT）。

1.2.3按器件内部载流子参与导电情况分类（1）单极型器件，由一种载流子参与导电的器件，如电力场效应晶体管（P-MOSFET）、静电感应晶体管（SIT）。

（2）双极型器件，由电子和空穴两种载流子参与导电的器件，如电力晶体管（GTR）、静电感应晶闸管（SITH）、MOS控制晶闸管（MCT）。

1.3常用电力电子器件1.3.1电力二极管具有一个PN结和阳极A、阴极K的两层两端半导体器件。

第一章电力电子技术是应用于电力领域的电子技术，也就是使用电力电子器件对电能进行变换和控制的技术。

电子技术包括信息技术和电力电子技术两大分支。

电力电子器件：半控器件：晶闸管（ SCR）、门极可关断晶闸管（GTO）。

全控器件：电力晶体管（GTR）、绝缘栅双极晶体管（IGBT）、电力场效应晶体管（电力MOSFET）。

不可控器件：电力二极管（整流二极管）电力电子器件的分类：按照驱动电路信号的性质，分为两类：电流驱动型：晶闸管SCR、门极可关断晶闸管GTO、电力晶体管 GTR电压驱动型：电力场效应晶体管MOSFET、绝缘栅双极晶体管IGBT按照器件内部参与导电的情况分为两类：单极型器件：电力MOSFET双极型器件：电力二极管、晶闸管SCR、门极可关断晶闸管GTO、电力晶体管 GTR混合型器件：绝缘栅双极晶体管IGBT晶闸管正常工作时的特性：承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通。

承受正向电压时，仅在门极有触发电流的情况下晶闸管才能开通。

晶闸管一旦导通，门极就失去控制作用。

若要使已导通的晶闸管关断，只能利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下。

关断时间大于晶闸管的电路换向关断时间，才能可靠关断。

GTO能够通过门极关断的原因是其与普通晶闸管有如下区别：设计α2较大，使晶体管V2控制灵敏，易于GTO关断。

导通时接近临界饱和，有利门极控制关断，但导通时管压降增大。

多元集成结构，使得P2基区横向电阻很小，能从门极抽出较大电流。

晶闸管非正常导通的几种情况：阳极电压升高至相当高的数值照成雪崩现象；阳极电压上升率过高；结温较高；光直接照射硅片，即光触发；第二章单向可控整流电路：单向半波可控整流电路：A电阻负载：相关概念：从晶闸管开始承受正向阳极电压起到施加触发脉冲止的电角度,用α表示,也称触发角或控制角。

晶闸管在一个电源周期中处于通态的电角度，用θ表示。

θπα=-通过控制触发脉冲的相位来控制直流输出电压大小的方式称为相位控制方式，简称相控方式。
