摩擦式膜片弹簧离合器的结构组成摩擦式膜片弹簧离合器是一种常见的离合器结构，由多个零件组成。

它的主要功能是在传动系统中实现发动机和变速器之间的连接和断开，使得车辆能够平稳地启动、换挡和停车。

下面将详细介绍摩擦式膜片弹簧离合器的结构组成。

1.压盘：离合器的核心部分是压盘，它是由高强度钢制成的圆盘状零件。

压盘有一个凸起的中心部分，叫做压盘盖。

压盘上还有几个弹簧孔，用于安装弹簧片。

2.摩擦片：摩擦片是位于压盘两侧的摩擦材料，一般由摩擦材料和钢板组成。

摩擦片的作用是在离合器工作时与飞轮摩擦产生摩擦力，使发动机的动力能够传递给变速器。

3.弹簧片：弹簧片是连接压盘和摩擦片的弹性零件。

它们由高强度钢片制成，形状类似于扇形。

弹簧片的作用是在离合器工作时提供一定的弹性力量，使压盘和摩擦片能够紧密地贴合在一起。

4.离合器壳体：离合器壳体是离合器的外壳，由铸铁或铝合金制成。

它的作用是保护离合器内部零件免受外界环境的影响，并提供安装和支撑的功能。

5.离合器释放机构：离合器释放机构用于控制离合器的连接和断开。

它由离合器踏板、离合器推杆、离合器释放器等零件组成。

当踩下离合器踏板时，离合器释放机构会使压盘脱离飞轮，实现离合器的断开；松开离合器踏板时，离合器释放机构会使压盘和摩擦片再次贴合，实现离合器的连接。

6.承压轴承：承压轴承是连接压盘和离合器释放机构的零件。

它的作用是在离合器工作时承受压盘的压力，并使离合器的连接和断开更加平稳和可靠。

摩擦式膜片弹簧离合器的结构组成包括压盘、摩擦片、弹簧片、离合器壳体、离合器释放机构和承压轴承等零件。

这些零件通过相互配合和协作，使得离合器能够正常工作，实现发动机和变速器之间的连接和断开。

摩擦式膜片弹簧离合器具有结构简单、使用可靠、传动效率高等优点，广泛应用于各种汽车和机械设备中。

离合器三件套
常有维修汽车的师傅会说，离合器三件套得换了。

那么，要换的这三件套，是指哪三件套呢。

什么是离合器三件套呢，这里弟兄离合器介绍一下：
离合器的三件套即为离合器压盘总成，离合器从动盘总成（离合器片），分离轴承（也叫导向轴承）。

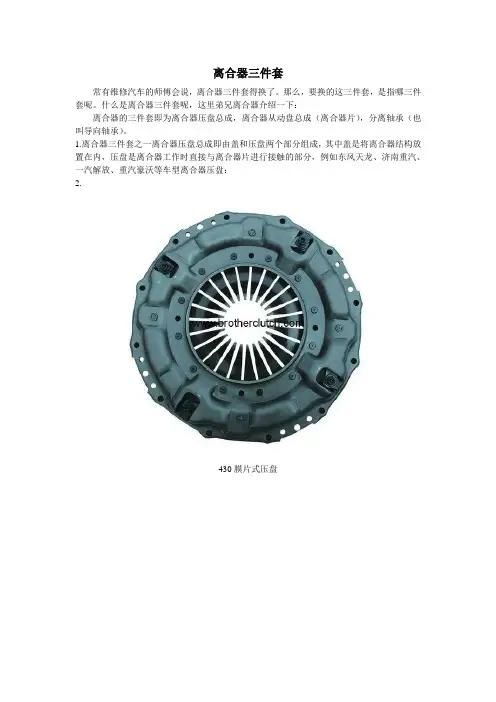

1.离合器三件套之一离合器压盘总成即由盖和压盘两个部分组成，其中盖是将离合器结构放置在内，压盘是离合器工作时直接与离合器片进行接触的部分，例如东风天龙、济南重汽、一汽解放、重汽豪沃等车型离合器压盘：
2.
430膜片式压盘
2.离合器三件套之二的离合器片（从动盘），由表面的抗摩擦材料和片心的花键构成，例如430三级减震纤维纱离合器片、142冠良离合器片等：
3.离合器三件套之三，汽车离合器分离轴承，安装于离合器与变速器之间，分离轴承座松套在变速器第一轴轴承盖的管状延伸部分上，通过回位弹簧使分离轴承的凸肩始终抵住分离叉，并退至最后位置，与分离杠杆端部（分离指）保持3~4mm左右的间隙。

由于离合器压盘、分离杠杆与发动机曲轴同步运转，而分离叉只能沿离合器输出轴轴向移动，直接用分离叉去拨分离杠杆显然是不行的，通过分离轴承可以使分离杠杆一边旋转一边沿离合器输出轴轴向移动，从而保证了离合器能够接合平顺，分离柔和，减少磨损，延长离合器及整个传动系的使用寿命。

行业标准可在下载中心下载相关资料。

版权所有：弟兄离合器厂转载请联系作者作者：Andy。

离合器各部件的名称
1. 离合器盘（Clutch Disc）：连接发动机和变速器的部件，通过与飞轮紧密接触来传递动力。

2. 离合器压盘（Clutch Pressure Plate）：用来夹紧离合器盘的部件，通过压力来保持离合器盘与飞轮的接触。

3. 离合器驱动盘（Clutch Drive Plate）：连接离合器盘和离合器压盘的部件，当压力盘施加压力时，通过离合器驱动盘来传递动力。

4. 离合器释放器（Clutch Release Bearing）：控制离合器压盘的压力释放的部件，当踩下离合器踏板时，释放器会压缩离合器盘，打破发动机和变速器之间的动力传递。

5. 离合器分离器（Clutch Separator）：用于分离离合器盘和释放器的部件，当离合器踏板松开时，分离器使离合器盘从飞轮上分离，停止动力传递。

6. 踏板系统（Pedal System）：包括离合器踏板和杆件，用于操作离合器的部件。

当踩下踏板时，通过杆件将力传递给离合器释放器。

7. 离合器液压系统（Clutch Hydraulic System）：由离合器主缸、从缸、管道和液压传动介质组成，用于传递压力到离合器释放器，控制离合器的操作。

8. 螺栓和螺母（Bolts and Nuts）：用于固定离合器盘、压盘、驱动盘和飞轮的部件。

它们起到连接和固定离合器各部件的作用。

重汽离合器区分2012-7-29 16:03:37 来源：本手册分为 ф430 膜片离合器和 ф420 螺旋弹簧离合器两部分，系统地指出了离合器常见故障的种类、原因 及使用注意事项，并对各故障的排查维修提出建议，是制造商与用户沟通 的桥梁。

重汽桥箱公司离合器厂产品展示： WG9725160520WG9725160510WG9725160200WG9725160300WG9725160390BZ1560161090 BZ9114160013AZ9725160110[NextPageф430 拉式膜片弹簧离合器-产品标识]AZ9725160100第一部分：ф430 拉式膜片弹簧离合器总成一、AZ9725161000(Φ430A 型拉式膜片离合器总成）包括以下配置：1、AZ9725160100 离合器压盘总成2、AZ9725160300 从动盘总成3、WG9725160510 分离轴承总成二、AZ9725162000(Φ430B 型拉式膜片离合器总成）包括以下配置：1、AZ9725160100 离合器压盘总成2、AZ9725160390 从动盘总成3、WG9725160510 分离轴承总成三、AZ9725163000(Φ430C 型拉式膜片离合器总成）包括以下配置：1、AZ9725160110 离合器压盘总成2、AZ9725160200 从动盘总成3、WG9725160520 分离轴承总成离合器型号适配发动机扭矩 （Nm） 花键规格（inch）摩擦片外径/ 内径(mm)430A 型拉式膜片弹簧离合器总 成 1700--20002430/240430B 型拉式膜片弹簧离合器总 成 1400--17002430/240430C 型拉式膜片弹簧离合器总 成 1000--14001.75430/240AZ9725160100 离合器压盘总成产品标识AZ9725160110 离合器压盘总成AZ9725160110AZ9725160100AZ9725160200 从动盘总成 AZ9725160300 从动盘总成AZ9725160390 从动盘总成AZ9725160510 分离轴承总成AZ9725160520 分离轴承总成 [NextPageф430 拉式膜片弹簧离合器-操纵介绍] 拉式离合器操纵介绍 拉式操纵与传统的推式操纵系统相比，不需在使用当中调整分离轴承间隙，这既减轻了车辆保养的 工作量，又可完全避免漏调整轴承间隙引起的离合器 损坏。
