等截面悬链线圬工拱桥设计计算书专业：道路与桥梁工程课程：《桥梁工程》课程设计学号：学生姓名：指导教师：日期：桥梁工程课程设计任务书一、设计内容及要求1、制定各部分尺寸及所用资料2、选定拱轴系数3、拱圈弹性中心及弹性压缩系数4、永远荷载内力计算（结构自重、混凝土缩短）二、设计原始资料跨径50 米等截面悬链线圬工拱桥计算桥面净空：净---7+2×。
设计荷载：公路I 级荷载，人群。
三、设计达成后提交的文件和图表1、设计说明书2、图纸：桥梁整体部署图，平、纵、横。
四、主要参照资料1．《公路桥涵设计通用规范》（ JIJ021一89）人民交通第一版社北京2．《公路钢筋混凝土及预应力混凝土桥涵设计规范》（ JIJ023一 85）人民交通第一版社3．《桥梁工程概论》李亚东，西南交通大学第一版社；4．《桥梁工程》姚玲森，人民交通第一版社；5．《混凝土简支梁（板）桥》易建国，人民交通第一版社；6.《桥梁计算示例集》易建国，人民交通第一版社。
五、课程设计成就装订次序1．封面2．设计任务书3．目录4．正文5．设计总结及改良建议6.参照文件7.图纸或附表目录1、设计资料 (4)1.2 资料及其数据 (4)2、主拱圈计算 (5)2.1 确立拱轴系数 (5)2.2 拱轴弹性中心及弹性压缩系数 (11)2.3 主拱圈截面内力计算 (11)2.4 主拱圈正截面强度验算 (14)2.5 主拱圈稳固性验算 (16)2.6 主拱圈裸拱强度和稳固性验算 (17)2.6.1.弹性中心的弯矩和推力 (17)2.6.2 截面内力 (17)1、设计资料1.1 设计标准1.设计荷载公路 I 级，人群3.0 kN m2。
2.跨径及桥宽净跨径 l050m ，净矢高 f 0f 01。
10m ，净矢跨比5l 0桥面净空为净， B 8.5m 。
1.2 资料及其数据1. 拱上建筑拱顶填料厚度，h d0.5m ，包含桥面系的计算厚度为0.736m ，均匀重力密度120 kN m3。

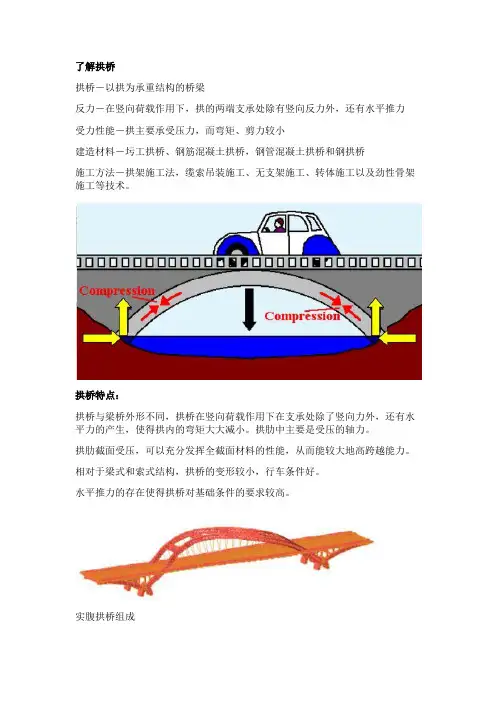

了解拱桥拱桥－以拱为承重结构的桥梁反力－在竖向荷载作用下，拱的两端支承处除有竖向反力外，还有水平推力受力性能－拱主要承受压力，而弯矩、剪力较小建造材料－圬工拱桥、钢筋混凝土拱桥，钢管混凝土拱桥和钢拱桥施工方法－拱架施工法，缆索吊装施工、无支架施工、转体施工以及劲性骨架施工等技术。
拱桥特点：拱桥与梁桥外形不同，拱桥在竖向荷载作用下在支承处除了竖向力外，还有水平力的产生，使得拱内的弯矩大大减小。
拱肋中主要是受压的轴力。
拱肋截面受压，可以充分发挥全截面材料的性能，从而能较大地高跨越能力。
相对于梁式和索式结构，拱桥的变形较小，行车条件好。
水平推力的存在使得拱桥对基础条件的要求较高。
实腹拱桥组成空腹拱桥组成拱桥分类拱桥的设计计算流程拱桥的总体布置总体布置－确定桥梁长度、分跨、桥面标高、主拱矢跨比和墩台尺寸等。
桥面高程－由线路设计与总体布置及设计综合研究决定。
拱顶底面高程－满足拱顶最小填料厚度和主拱拱顶截面高度的要求。
起拱线高程－根据拱顶底面标高和桥下净空要求（通航泄洪等）拟定。
基础底面高程－根据地基情况决定。
矢跨比的确定矢跨比：矢高与跨度的比值。
拱桥的最重要设计控制参数。
满足泄洪和通航要求，还应从经济、结构受力、施工等方面综合分析比较确定。
拱的水平推力同矢跨比成反比。
连拱体系中的分跨等跨分孔和不等跨分孔。
不平衡水平推力的处理：拱肋的横向布置拱轴线的选择拱轴线选择－形状直接影响主拱截面内力的分布与大小，选择拱轴线的原则，也就是尽可能降低由于荷载产生的弯矩值。
理想拱轴线－仅承受压力，无弯矩和剪力作用。
合理拱轴线－荷载压力线尽量接近理想拱轴线。
“五点重合法”－采用悬链线时，设计拱轴线与恒载压力线在拱顶、1/4跨和拱脚5处重合。
混凝土拱圈断面的设计选择混凝土拱圈板拱的截面及尺寸板拱是指主拱（圈）采用整体实心矩形截面的拱。
按照主拱所采用的材料，可分为石板拱、混凝土板拱和钢筋混凝土板拱等。
A.宽度考虑板拱宽度即为拱圈的宽度；板宽略小于桥面宽度（便于排水）；考虑人行道外挑等因素来减小板宽设置。
拱桥设计经验分享
作为一名资深的拱桥设计师，我想分享一些我在这个领域的经验和技巧。
首先，拱桥设计需要综合考虑多个因素，包括桥梁跨度、荷载、地形地貌等等。
因此，在设计之前，一定要充分了解项目的具体情况，进行全面细致的勘测和分析。
其次，拱桥的设计需要关注桥梁的结构和材料。
设计师需要根据桥梁的跨度和荷载，选择合适的材料，并进行结构优化，以确保桥梁的强度和稳定性。
此外，在拱桥的设计中，美学因素也是非常重要的考虑因素。
设计师需要考虑桥梁的美观度和与周围环境的协调性，以创造出一个美观、实用、稳定的拱桥。
最后，拱桥的施工和维护也是设计师需要考虑的因素。
设计师需要考虑桥梁的施工难度和成本，并提供详细的施工方案。
同时，在设计中也需要考虑桥梁的维护成本和维护周期。
总的来说，拱桥设计需要综合考虑多个因素，设计师需要具备全面的技术和美学知识，并在设计中注重实用性、稳定性和美观性，以创造出高品质的拱桥作品。
