充电设备常见故障分析与处理充电设备在日常使用中，常常会遇到各种故障。
这些故障可能会导致充电效率低下、充电速度变慢、设备无法正常工作等问题。
因此，了解常见故障的原因和相应的处理方法是至关重要的。
下面，我将就充电设备常见故障进行分析与处理。
一、设备无法正常启动1.原因：设备接线不良、设备电源故障或者设备内部故障。
处理方法：首先，检查设备的接线情况，确保接线正确无误。
然后，检查设备的电源线是否有损坏，如果有损坏需要更换新的电源线。
如果以上两种情况都没有问题，那么可能是设备内部出现故障，需要将设备送修或更换设备。
二、充电效率低下1.原因：充电线路松动，设备充电口或电池接触不良。
处理方法：检查充电线路是否松动，如果有松动需要重新连接紧固。
检查设备的充电口和电池接触是否干净良好，如果有脏污或氧化需要清洁。
另外，如果设备长时间无法正常充电，可能是设备内部电池老化或损坏，需要更换新的电池。
三、充电速度变慢1.原因：充电线路与设备不匹配，充电线路有损耗，设备内部散热不良。
处理方法：使用与设备匹配的充电线路，避免使用充电线路过长或过短。
确保充电线路的质量良好，不要使用老化或损坏的充电线路。
另外，设备在充电过程中会产生热量，如果设备内部散热不良会导致充电速度变慢，所以要保证设备可以良好地散热。
四、设备过热1.原因：设备内部散热不良，外界环境温度过高。
处理方法：检查设备内部的散热器是否堵塞，清除散热器上的灰尘或杂物。
如果设备内部散热器老化或者故障，需要更换新的散热器。
另外，当外界环境温度过高时，可以给设备提供降温的环境，例如在使用时放置在通风良好的地方。
五、充电设备无法识别设备1.原因：设备接线不良，设备电源故障，设备与充电设备不兼容。
处理方法：检查设备的接线情况，确保接线正确无误。
检查设备的电源线是否有损坏，如果有损坏需要更换新的电源线。
如果以上两种情况都没有问题，那么可能是设备与充电设备不兼容，需要更换兼容的充电设备。
汽车充电系的工作原理及常见故障汽车充电系统通常由以下几个主要部分组成：电池、充电器、控制器、电动机和配电系统。
汽车的电池是负责储存电能的设备。
充电器则负责将外部电源的电能输入到电池中进行充电。
控制器则是对电池进行监控和管理的装置，可以根据需要对电池进行充电或放电，以确保电池的正常工作。
电动机是将电能转化为机械能的核心设备，在电动汽车中负责驱动汽车行驶。
配电系统则是负责将电能从电池传输到电动机，以供其工作。
汽车充电系统的工作原理是将电源的电能转化为机械能。
电池首先通过充电器从外部电源中得到电能，然后电能通过控制器进行管理和调节。
控制器会根据电池的需要，控制电池的充电和放电。
当电池需要充电时，控制器会将电能从充电器传输到电池中进行充电；而当电池需要放电时，控制器会将电能从电池传输到电动机中，使其转动从而驱动汽车前进。
充电系统常见的故障有以下几种情况：充电器故障、电池寿命衰退和电动机失效。
充电器故障可能是由于充电器内部电路损坏、充电器与电源连接不良或操作错误等原因而引起的。
这时，充电器无法将电能传输到电池中进行充电，从而影响了电池的工作。
电池寿命衰退是指电池容量减少、电池使用时间变短等现象。
这可能是由于电池老化、电池内部损坏或充电不当等原因而引起的。
电动机失效是指电动机无法正常工作。
这可能是由于电动机内部故障、电动机与配电系统之间的连接问题或电动机供电不足等原因而引起的。
为避免上述故障的发生，可以采取以下措施：定期检查充电器和电池的工作状况，确保它们正常工作；正确操作充电器，遵循操作说明书中的充电要求；定期检查电池的容量和健康状况，及时更换老化的电池；注意电动机的使用情况，避免过载或超负荷使用。
汽车充电系统的工作原理和常见故障对于理解和维护汽车充电系统都至关重要。
充电系统是电动汽车和混合动力汽车的核心组成部分，通过了解工作原理和常见故障，可以及时发现并解决问题，也可以确保汽车充电系统的正常运行。
汽车充电系统的故障分析与诊断随着新能源汽车的普及，汽车充电系统故障的问题也逐渐浮现。
这些故障出现的原因可能是由于设备老化、短路或接线不良等原因引起的。
因此，准确分析和诊断故障对于保证汽车正常运行至关重要。
本文将从故障分析、诊断工具和维修处理等方面介绍汽车充电系统的故障分析与诊断。
一、故障分析：1.电池组故障：电池组故障可能是由于电池的寿命逐渐消耗、电池的充放电不平衡、电池电解液流失等原因引起的。
可以通过检查电池电量和电压、电池充电器和充电线路等查找故障原因。
2.电动机故障：电动机故障可能由于线圈的损坏、电机轴承的磨损或电机控制系统故障等原因引起的。
可以通过检查电动机的转子、换向器、线圈的电阻和电阻范围、电机散热系统的散热器、冷却风扇和水泵等来查找故障原因。
3.控制系统故障：控制系统故障可能由于控制器的损坏、电动机传感器信号不良或车辆系统与控制系统不匹配等原因引起的。
可以按照车辆制造商的建议检查控制器、传感器、软件和插头等来查找故障原因。
二、诊断工具：诊断故障可以通过使用一些专业的诊断工具来帮助快速定位问题，并防止误诊。
以下是几种比较常用的诊断工具：1.OBDII诊断仪：汽车电子控制系统和电气线路故障诊断的标准设备。
OBDII诊断仪可以读取故障码、数据流和检查状态等信息以快速诊断故障。
2.DSO示波器：DSO示波器用于检查电子和电气线路，可以检查传感器、车辆电路耦合以及信号损失情况，是发现电子和电气故障的最佳工具之一。
3.热像仪：热像仪可以检测电子元器件或连接器组件的局部温度分布，防止温度过高的元器件损坏电路。
可用于诊断电池的损坏，因为过热的电池可能会燃烧或爆炸。
三、维修处理：一旦发现故障，需要采取措施来解决问题。
具体维修措施可能包括以下几个方面：1.更换损坏的零部件：查明故障的原因是什么，如果是零件的损坏，就需要将它更换为新的工作状态。
2.重新连接线路：有时故障是由短路、断路或不正确的连接造成的。

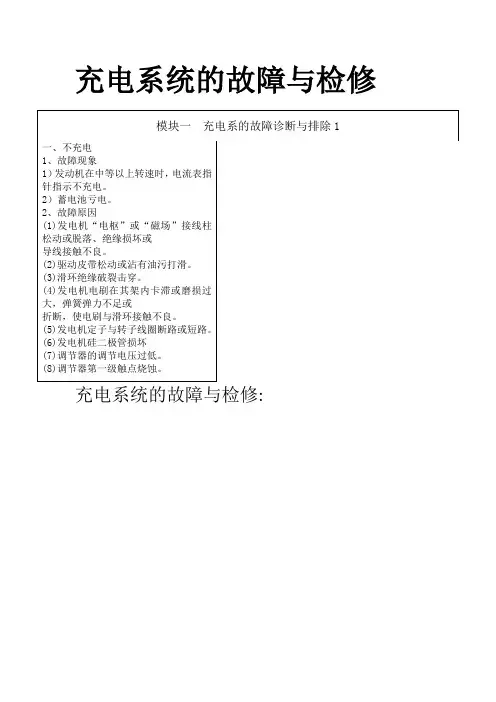

充电系统的故障与检修
充电系统的故障与检修:
5分钟 演示法 5分钟 讲授法 10分钟
示范操作
80分钟
巡回指导 线，用试灯导线分别触及电枢及磁场接线柱。
起动发电机并逐渐提高转速，若试灯发红，转速再提高后(转速
不可过高，以免损坏二极管)，试灯亮度增加不多，则为发电机故障，应拆检发电机。
若试灯亮度随转速增加而增加，则表明发电机良好。
巡回指导
将学生带至试验台架前，先由老师演示操作，学生进行观察、体会，然后让学生分组轮流进行实习操作。
巡回指导中，老师多观察、多走动，对难点、重点内
容多指导多讲解，并及时纠正学生的不规范操作。
难点
结合实测数据分析
适当重复演示
个别辅导与集中讲解相结合
强调安全操
作。
充电系统的故障诊断与分析充电系统的故障诊断与分析是指在电动汽车、混合动力车辆或其他电动设备中，对充电系统出现的故障进行排查和分析，确定故障原因，并采取相应的修复措施。
下面将从故障诊断方法、故障分析步骤、常见故障及处理方法等方面进行详细阐述。
一、故障诊断方法1.观察法：通过对充电系统进行细致观察，包括外部线路的连接状态、充电接口的物理损坏情况、充电装置的指示灯显示等，从中判断是否存在故障。
2.测量法：利用万用表、直流电压表、电流表等电子测量仪器，对充电系统相关参数进行测试，比如输入电压、输出电压、输出电流等，以判断是否符合正常值范围。
3.计算机诊断法：在较新的充电系统中，设计了故障自诊断系统，可以通过连接计算机进行在线诊断，比如读取错误码、检查传感器数据等。
二、故障分析步骤1.确认故障现象：通过用户反映或者故障灯的亮起等方式，明确故障的具体现象。
2.检查外部线路状态：包括充电连接器、充电线、插头等，确保其结构完好、连接稳固，无损坏或松动现象。
3.检查充电设备：对充电桩、充电器等充电设备进行检查，包括其工作状态、指示灯状态、物理损坏等。
4.测试参数数值：利用电子测量仪器对充电系统各项参数进行测试，判断其是否符合规定范围。
5.判断故障原因：根据测试结果和经验判断，确定故障原因，比如连接线路断开、设备损坏等。
6.修复措施：根据故障原因，采取相应的修复措施，比如调整连接线路、更换充电设备等。
三、常见故障及处理方法1.充电接口损坏：导致无法正常连接充电线，此时需要更换充电接口。
2.充电桩输入电压不稳定：导致输出电压无法保持恒定，此时需要检查电网供电情况，或者更换充电桩。
3.充电器输出电流过大：可能是充电器内部故障导致，需要更换充电器。
4.充电线路断开：导致无法正常传送电能，需要重新连接或更换断开部分。
5.输电线路过热：可能是输电线路负载过大或损坏导致，需要检查线路负载情况，或者更换线路。
6.充电设备指示灯异常：可能是故障指示灯亮起，表示故障，需要根据故障指示灯表明的故障原因进行排除。
充电系统电路故障诊断与分析充电系统是电动车辆等电池供电设备的重要组成部分。
电动车辆充电系统由充电器、电池组和充电连接电缆等组成。
在使用过程中，充电系统可能会遇到各种电路故障，如充电器无法正常工作、充电速度过慢或过快、电池充电不充足等问题。
因此，对充电系统电路故障进行诊断与分析是非常重要的。
充电系统电路故障通常可分为硬件故障和软件故障两大类。
其中，硬件故障包括电源故障、线路接触不良、电池异常等；软件故障主要是充电控制系统的操作失误或程序出错等。
诊断与分析充电系统电路故障需要掌握以下几个关键步骤：第一步，检查电源供电情况。
充电系统的电源供电质量直接影响充电器正常工作，因此，首先要检查电源电压是否符合要求，电源线是否有损坏或断裂等。
如果电源供电正常，则需要进一步检查充电器的工作状态。
第二步，检查充电器工作状态。
使用充电器的工作指示灯或LED显示屏等，观察充电器的工作指示是否正常，如指示灯是否亮起、显示屏是否显示正常等。
如果充电器工作正常，则需要进一步检查充电电缆和电池组的连接情况。
第三步，检查电缆和连接器的接触情况。
由于充电系统使用频繁，电缆和连接器的接触可能会出现松动或脱落的情况，导致充电器无法正常工作。
因此，需要仔细检查电缆和连接器的接触是否牢固，有无损坏或断裂等。
如果连接情况良好，则需要进一步检查电池组的状态。
第四步，检查电池组的状态。
电池组是充电系统的核心组件，因此，需要检查电池组的充电状态和电压是否正常。
可以通过使用多用途电流电压表等工具对电池组进行检测。
如果电池组正常，则可以确定故障可能出现在其他地方。
最后，如果以上步骤均无法确定故障原因，需要进一步采用故障排除的方法，如检查充电器的电路板、替换故障组件等。
此外，还可以通过充电控制系统的故障代码等信息，结合电路图来进行深入的故障诊断与分析。
总之，充电系统电路故障的诊断与分析需要综合考虑硬件和软件等多个方面的因素。
只有通过系统性的检查和分析，才能找到故障的具体原因，并采取相应的修复措施。
汽车充电系统常见故障的诊断与排除王 硕,谷志杰,史飞龙(河北交通职业技术学院,河北石家庄 050091)摘 要:以解放CA1092型载货汽车为例,对汽车充电系统的几种常见故障的产生原因、排除措施进行了分析探讨,根据不同故障诊断的先后顺序编排了故障排除流程图。
关键词:汽车;充电系统;故障诊断与排除中图分类号:U463.63 文献标识码:B 文章编号:1671-2668(2008)03-0040-03 汽车充电电路系统中各部件因使用中的自然磨损或维护不当,常出现不充电、充电电流过大或过小、充电不稳以及充电指示灯不亮或常亮等故障,影响汽车的正常运行。
本文以解放CA1092型载货汽车充电系统电路为例,探讨充电系统故障的诊断方法和排除措施。
1 电路组成与常见故障解放CA1092型载货汽车充电系统由J F1518型硅整流发电机(磁场绕组外搭铁、定子绕组带中性点抽头)、J F T106(或J F T142)型晶体管(电子)电压调节器、电流表、充电指示灯、点火开关、蓄电池、组合继电器和连接导线等组成(如图1所示),电子调节器电路原理见图2。
充电系统常见故障有不充电、充电电流过小、过大和充电电流不稳等。
图1 解放CA1092型载货汽车充电系统电路2 充电系统故障诊断与排除2.1 不充电2.1.1 故障现象发动机在中等以上转速,电流表仍指示放电或充电指示灯不熄灭。
图2 JFT 106型晶体管(电子)调节器电路原理图2.1.2 故障原因产生不充电故障的原因:①交流发电机驱动V 型带过松而打滑。
②调节器的接线相互接错。
③调节器用的5A 熔丝熔断。
④电压调节器故障,如末级开关管V T 3断路、二极管VD 1断路或稳压管VS 2击穿短路等。
⑤发电机不发电。
整流二极管短路、断路;磁场绕组断路、搭铁;定子绕组断路、搭铁;电刷磨损过度或卡住;电刷引线折断、滑环脏污与电刷接触不良。
2.1.3 故障诊断与排除主要根据充电指示灯的指示情况判断发电机是否发电。

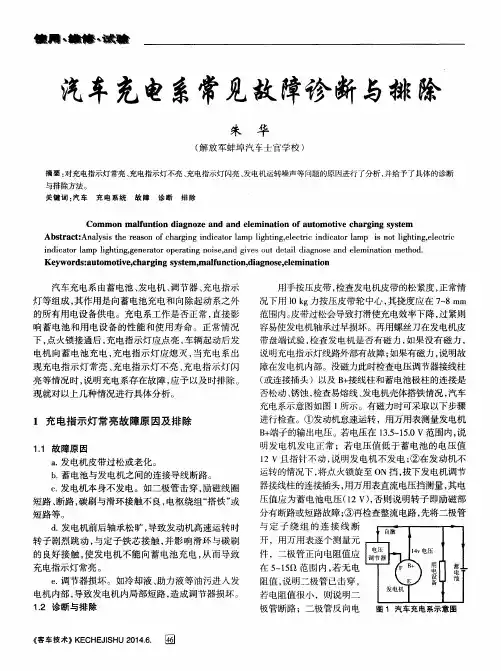

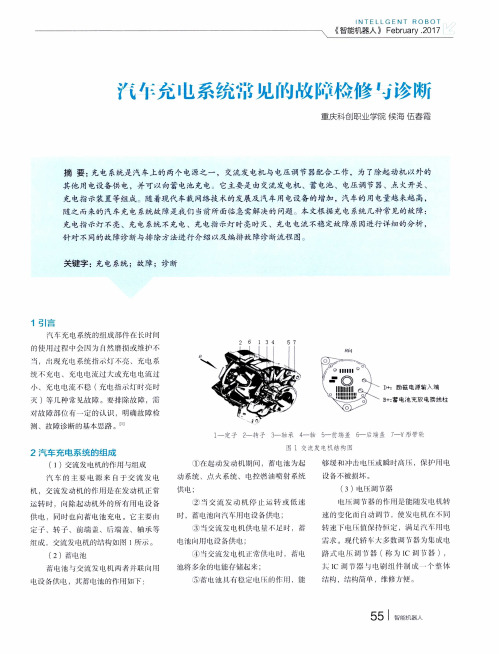

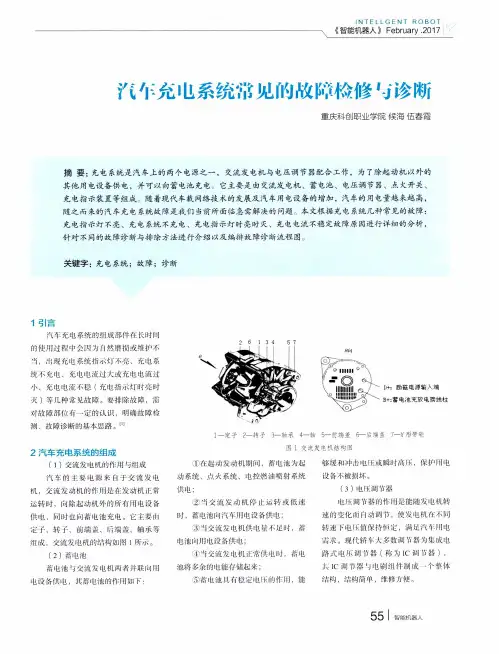

汽车充电系统的故障分析与诊断摘要：主要叙述了典型汽车充电系统的组成结构、工作原理及故障的分析诊断和故障的排除方法。
重点对汽车充电系统的主要核心部件发电机的结构、发电原理及故障分析诊断、维修方法进行了着重叙述。
可以用于汽车维修人员从事汽车充电系统故障的诊断和排除工作时的参考。
关键词：汽车；充电系统；发电机汽车充电系统主要包括交流发电机、调节器、蓄电池、电流表或其他充电状态指示装置、钥匙开关及导线连接等，其中，核心部件是发电机装置。
汽车充电系统的作用就是向汽车用电设备提供低压直流电能，以保证汽车在行驶中和停车时的用电，因此，汽车充电系统的故障分析与诊断是极为重要的。
一、发电机的作用与构成1.发电机的作用及构成发电机作为汽车运行中的主要电源，担负着向启动系统之外所有用电设备供电的任务，并向蓄电池充电。
汽车发电机目前大多采用交流发电机，交流发电机主要由三相同步交流发电机和二极管整流器组成，一般称为硅整流交流发电机。
汽车交流发电机主要由转子总成、定子总成、整流器、前后端盖、电刷和电刷架以及带轮、风扇等部件组成。
2.交流发电机工作原理交流发电机的工作原理是：发电机的三相定子绕组按一定规律分布在发电机的定子槽中，且匝数相等。
三相绕组的末端连在一起，成星形联结。
当磁场绕组接通直流电时，产生了磁场，使转子轴上的两块爪形磁极磁化，一块为N极，一块为S极。
发电机转子由发动机通过传动带驱动旋转。
根据电磁感应原理，当转子旋转时，磁感线与定子绕组之间产生相对运动，在定子绕组中就产生交流电动势。
因为定子绕组是由三相绕组组成的，因而在三相绕组中产生频率相同、幅值相等、相位互差120度的交流电动势。
由于现代汽车的各种功能越来越完善，自动化程度越来越高，导致用电设备的数量越来越多。
因此，要求发电机应有较大的输出功率。
交流发电机及其调节器结构简单、维护方便，若是使用得当，不但可以减少故障，还可延长使用寿命。
为此，要正确使用交流发电机和调节器，发现故障及时检修。
解放CA１0９2型货车充电系故障诊断实例王怀玲董笑鹏姚新兆（平顶山工业职业技术学院,河南平顶山 4６７０0１) 解放CA１092型载货汽车充电系统由ＪF１518型硅整流发电机、JFT142型晶体管电压调节器、电流表A、充电指示灯Ｌ、点火开关、蓄电池及其连接导线等组成。
该发电机的特点：磁场绕组L3外搭铁,即，磁场绕组L3的两接柱F、Ｆ/均与发电机外壳绝缘，磁场绕组L3的励磁电流经调节器的Ｆ接柱搭铁,定子绕组带中性点抽头，用以控制组合继电器来保护起动机和控制充电指示灯L;发电机后端盖上有5个接线柱,如图1所示。
其中“B”为发电机电枢接柱,由粉色导线接点火开关接柱，并经3０Ａ熔断丝与蓄电池相通；“E”为接铁接柱（黑色导线）;“N”为中性点接线柱,由蓝色导线接组合继电器的“N”接线柱,用来控制充电指示灯控制继电器；“F”为磁场接线柱，由黄色导线接电压调节器的“Ｆ接线柱”;“F／”为磁场接线柱,由红色带白条导线经熔断丝盒(5Ａ熔断丝)接点火开关，并与调节器“＋”接柱相通。
调节器接线不得接错，否则,将损坏调节器。
图1 解放CA１09２（ＣA1４2)型汽车充电系统电路一、解放CA１0９2型载货汽车充电系统的工作原理1.当接通点火开关,发电机电压低于蓄电池时,晶体管调节器末级开关三极管导通(相当于触点式调节器触点闭合),蓄电池经调节器末级开关三极管向磁场绕组供给励磁电流(他励)，充电指示灯亮。
此时,励磁电流电路如图1中虚线箭头所示：蓄电池“+”端→30A熔断丝→电流表→点火开关→5Ａ熔断丝→发电机的F／接线柱→磁场绕组L3→发电机的Ｆ接线柱→黑色导线→调节器的F接线柱→调节器的“-”接线柱→发电机的E接线柱搭铁。
２．当发电机电压高于蓄电池电压(低于限额电压值)时,调节器的末级开关管仍导通,发电机经末级开关三极管向磁场绕组Ｌ3供电(自励)，电路如图1中实线箭头所示：发电机Ｂ接线柱→经粉红色导线→点火开关→５A熔断丝→发电机的F/接线柱→磁场绕组L3→发电机的F接线柱→黑色导线→调节器的F接线柱→调节器的“－”接线柱→发电机的Ｅ接线柱搭铁。
