电快速瞬变脉冲群抗扰度试验
电快速瞬变脉冲群抗扰度试验是一种将由许多快速瞬变脉冲组成的脉冲群耦合到电气和电子设备的电源端口、控制端口、信号端口和接地端口的试验。
试验要点是瞬变的高幅值、短上升时间、高重复率和低能量。
本试验是为了验证电气和电子设备对于诸如来自切换瞬态过程（切断感性负载、继电器触点弹跳等）的各类型瞬变骚扰的抗扰度。
GB/T17626.4涉及电气和电子设备对重复性电快速瞬变的抗扰度要求和试验方法，此外，还规定试验等级的范围，确认了试验程序。
目的是为评估电气和电子设备的电源端口、信号、控制和接地端口在受到电快速瞬变（脉冲群）干扰时的性能确定一个共同的能再现评定依据。
1、试验等级
2 1 5或者100 0.5 5或者100
3 2 5或者100 1 5或者100
4 4 5或者100 2 5或者100 ×特定特定特定特定
2、测试方法
电快速瞬变脉冲群测试试验配置示意图
3、试验判定
试验结果应依据受试设备的功能丧失或性能降级进行分类。
相关的性能水平由设备的制造商或试验的需求方确定，或由产品的制造方和购买方双方协商同意。
建议按照如下要求分类：
A) 在制造商、委托方或采购方规定的限值内性能正常；
B) 功能或性能暂时丧失或降低，但在骚扰停止后能自行恢复，不需要操作者干预；
C) 功能或性能暂时丧失或降低，但需要操作者干预才能自行恢复；
D) 因设备硬件或软件损坏，或数据丢失而造成不能恢复的功能丧失或性能降低。
果超过0.5m ，应把电源线折叠在一起，然后放置在距参考接地板上方 0.1m 处。
1. 目的:评价产品在电快速瞬变脉冲群干扰下的抗干扰能力。
（电路中，机械开关对电感性负载的切换，通常会对同一电路中的其他电气和电子设备产生干扰。
这类 干扰的特点是：脉冲成群出现、脉冲的重复频率较高、脉冲波形的上升时间短暂、单个脉冲的能量较 低。
）2. 范围:适用于电源线有接入供电网络的电子电气产品。
3. 定义：暂无4. 职责: 4.1测试员负责雷击浪涌测试的产品接线、过程测试及异常反馈; 4.2审核人员负责试验记录结果或试验过程状态的确认及巡查。
5. 内容:图1.单相供电设备接线图式试验”为例进行配置。
“在设备最终安装条件下对另，我司主要以产品电源线上的抗干扰试验为主，因此重点讲述“电源线抗干扰”试验配置。
一15.2.1台式设备电源线抗干扰试验配置受试设备按生产厂的安装要求与接地系统相连接，不允许有额外的接地，受试设备的的电源线长度如修订日期：页 码：2/16控5.1 试验接线:1）将受试设备的供电网络接入仪器后面板的“ 2） 5.2 试验配置:EUT 电源输入端”，将受试设备的电源端接、地线（PE 线）一一对应。
（标准配置）接线须短而粗，长宽比小于F1科1持按照GB/T17626.4，IEC61000-4-4最新标准的相关要求进行配置。
本配置主要以“在MAI./'■1LJ“EUT 电源输出端”，注意相线（L 线 N线板相连, 将仪器前面板上的接地端子（SG *注意：请尽量使用 50cm 的“带护套 ECT■验室进行的型修订日期：页码：3/16控长度：0. 5m1趙缘支座被试设备群脉冲发竺器按地参考平面图2.台式设备电源线抗干扰试验配置图①长度；0, 5m1屣缘支座被试设备群脉冲发生器接地参考平面图3.台式设备电源线抗干扰试验配置图②\ '蕾考孃地板怪拔堤0.5也乂下'忒刮桌1趙錄支座被试设备长度：0. 5m 5.2.2地面设备信号线抗干扰性试验配置土接线要求与台式设备相同）电源群泳冲注人POUT电:爆15.2测试机台:群脉沖发梓器标准接地板杭州远方EMS61000-4B 智能型群脉冲发生器(ELECTRICAL INTELLIGENT TRANSIENT GENERATOR)5.3.8.2 测试时间小干重复时间修订日期：页 码：4/16控5.3操作步骤: 5.3.1按试验接线图连接好试验接线; 5.3.2打开仪器前面板的电源开关，面板上出现初始化信息后，进入待机状态; 5.3.3设置试验参数（方法别纸参考 附录2:群脉冲试验参数设置） 5.3.4开始测试 按“START ” 键，仪器先调整试验电压至设定值，然后开始测试。

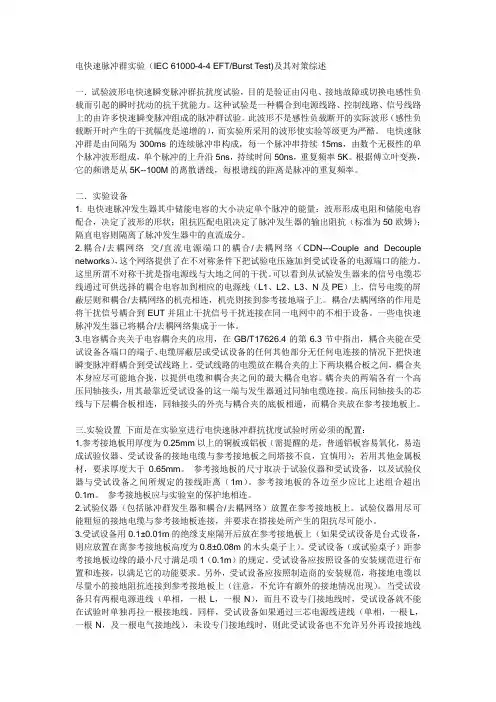

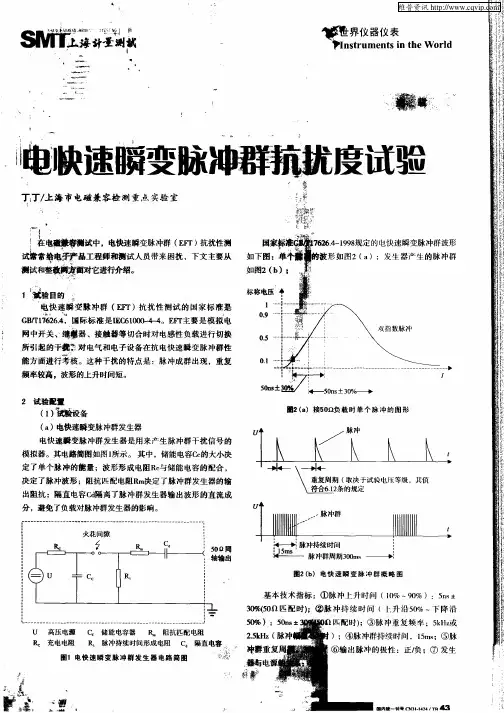

电快速脉冲群实验（IEC 61000-4-4 EFT/Burst Test)及其对策综述一．试验波形电快速瞬变脉冲群抗扰度试验，目的是验证由闪电、接地故障或切换电感性负载而引起的瞬时扰动的抗干扰能力。
这种试验是一种耦合到电源线路、控制线路、信号线路上的由许多快速瞬变脉冲组成的脉冲群试验。
此波形不是感性负载断开的实际波形（感性负载断开时产生的干扰幅度是递增的），而实验所采用的波形使实验等级更为严酷。
电快速脉冲群是由间隔为300ms的连续脉冲串构成，每一个脉冲串持续15ms，由数个无极性的单个脉冲波形组成，单个脉冲的上升沿5ns，持续时间50ns，重复频率5K。
根据傅立叶变换，它的频谱是从5K--100M的离散谱线，每根谱线的距离是脉冲的重复频率。
二．实验设备1. 电快速脉冲发生器其中储能电容的大小决定单个脉冲的能量；波形形成电阻和储能电容配合，决定了波形的形状；阻抗匹配电阻决定了脉冲发生器的输出阻抗（标准为50欧姆）；隔直电容则隔离了脉冲发生器中的直流成分。
2.耦合/去耦网络交/直流电源端口的耦合/去耦网络（CDN---Couple and Decouple networks），这个网络提供了在不对称条件下把试验电压施加到受试设备的电源端口的能力。
这里所谓不对称干扰是指电源线与大地之间的干扰。
可以看到从试验发生器来的信号电缆芯线通过可供选择的耦合电容加到相应的电源线（L1、L2、L3、N及PE）上，信号电缆的屏蔽层则和耦合/去耦网络的机壳相连，机壳则接到参考接地端子上。
耦合/去耦网络的作用是将干扰信号耦合到EUT并阻止干扰信号干扰连接在同一电网中的不相干设备。
一些电快速脉冲发生器已将耦合/去耦网络集成于一体。
3.电容耦合夹关于电容耦合夹的应用，在GB/T17626.4的第6.3节中指出，耦合夹能在受试设备各端口的端子、电缆屏蔽层或受试设备的任何其他部分无任何电连接的情况下把快速瞬变脉冲群耦合到受试线路上。
电快速瞬变与脉冲群抗扰度试验探析摘要；文中通过对一台微机保护装置（插件式）电快速瞬变（EFT）抗扰度试验失败的介绍，经过EFT试验和其波形数据分析，找出失败的原因。
指出EFT试验中通过空间辐射的能量不容小视，即干扰施加端口采取传导抑制的方法是不能完全克服干扰影响的，对空间的辐射也要采取措施；给出EFT 试验和产品设计时的一些注意事项；在解决工程 EFT试验问题时具有一定意义。
关键词：电快速瞬变脉冲群；抗扰度试验电快速瞬变脉冲是电网中经常出现的一种干扰信号，抗扰度是装置、设备或系统面临电磁骚扰不降低运行性能的能力，它是电子设备电磁兼容性的一个重要指标。
电子表的电磁兼容性是电能表质量的重要组成部分，将直接影响到电子表的可靠性或使用寿命；严重的时候，会造成电能计量的不准确，从而影响供电企业电费的合理回收，对供用电双方均造成损失。
电网中，电快速瞬变脉冲是继电器或接触器等在断开电感性负载时，由于开关触点间隙的绝缘击穿或触点弹跳等原因，在断开处所产生的暂态骚扰。
当电网中的电感性负载多次重复开或关，则脉冲群也会随之多次重复出现，并且其出现的周期与重复开或关的时间间隙相对应。
一般来说，这种暂态骚扰能量较小，短期内不会对电子表中的电子元件造成的损坏，但由于其频谱分布较宽，所以会对电子表的工作可靠性产生影响，而且当能量积累到一定程度就可能引起线路（乃至设备）工作出错。
基于对这个问题的认识以及电力行业中对计量精确度要求的不断提升，促使人们对电子表的抗扰度试验日益关注。
1.电快速瞬变群脉冲试验基本概念（1）试验基本原理电快速瞬变脉冲群(EFT)是一种由许多快速瞬变脉冲组成的脉冲群。
其有特定的持续时间和脉冲周期，而且其单个脉冲也有规定的重复周期、电压幅值、上升时间和脉宽。
这类脉冲群产生的原因是:由于各种电气开关断开或闭合时触头间的电压超过绝缘电压导致产生火花放电，且间隙电压上升下降不断重复若干次直到开关完全断开或闭合，在这一过程中产生的火花放电就是电快速瞬变脉冲群(EFT)。
