北京科技大学实验报告学院：高等工程师学院专业：自动化（卓越计划）班级：自E181姓名：杨威学号：41818074 实验日期：2020 年5月26日一、实验名称：集成计数器及其应用1、实验内容与要求（1）用74161和必要逻辑门设计一个带进位输出的10进制计数器，采用同步置数方法设计；（2）用两个74161和必要的逻辑门设计一个带进位输出的60进制秒计数器；2、实验相关知识与原理（1）74161是常用的同步集成计数器，4位2进制，同步预置，异步清零。

引脚图功能表其中X。

3、10进制计数器（1）实验设计1）确定输入/输出变量输入变量：时钟信号CLK、复位信号CLRN；输出变量：计数输出QD、QC、QB、QA，进位输出RCO，显示译码输出OA、OB、OC、OD、OE、OF、OG2）计数范围：0000-10013）预置数值：00004）置数控制端LDN：计数到1001时输出低电平5）进位输出RCO：计数到1001时输出高电平画出如下状态转换表：CP QDQCQBQA0 00001 00012 00103 00114 01005 01016 01107 01117 10009 100110 0000（2）原理图截图仿真波形如下功能验证表格CLRN QD QC QB QA RCO0 0 0 0 0 01 0 0 0 1 01 0 0 1 0 01 0 0 1 1 01 0 1 0 0 01 0 1 0 1 01 0 1 1 0 01 0 1 1 1 01 1 0 0 0 01 1 0 0 1 11 0 0 0 0 04、60进制秒计数器（1）实验设计1）确定输入/输出变量输入变量：时钟信号CLK、复位信号CLRN；输出变量：计数十位输出QD2、QC2、QB2、QA2和计数个位输出QD1、QC1、QB1、QA1，进位输出RCO2）计数范围：0000 0000-0101 10013）预置数值：0000 00004）置数控制端LDN1（个位）：计数到0101 1001时输出低电平5）清零端CLRN2（十位）：计数到0110时输出低电平6）ENT：个位计数到1001时输出高电平7）进位输出RCO：计数到1001时输出高电平画出如下状态转换表CP QD2QC2QB2QA2QD1QC1QB1QA1CPQD2QC2QB2QA2QD1QC1QB1QA1CPQD2QC2QB2QA2QD1QC1QB1QA10 0000 0000 20 0010 0000 40 0100 00001 0000 0001 21 0010 0001 41 0100 00012 0000 0010 22 0010 0010 42 0100 00103 0000 0011 23 0010 0011 43 0100 00114 0000 0100 24 0010 0100 44 0100 01005 0000 0101 25 0010 0101 45 0100 01016 0000 0110 26 0010 0110 46 0100 01107 0000 0111 27 0010 0111 47 0100 01118 0000 1000 28 0010 1000 48 0100 10009 0000 1001 29 0010 1001 49 0100 100110 0001 0000 30 0011 0000 50 0101 000011 0001 0001 31 0011 0001 51 0101 000112 0001 0010 32 0011 0010 52 0101 001013 0001 0011 33 0011 0011 53 0101 001114 0001 0100 34 0011 0100 54 0101 010015 0001 0101 35 0011 0101 55 0101 010116 0001 0110 36 0011 0110 56 0101 011017 0001 0111 37 0011 0111 57 0101 011118 0001 1000 38 0011 1000 58 0101 100019 0001 1001 39 0011 1001 59 0101 100160 0000 0000 （2）设计原理图截图（3）实验仿真仿真波形：仿真结果表：5、实验思考题：（1）总结任意模计数器的设计方法。

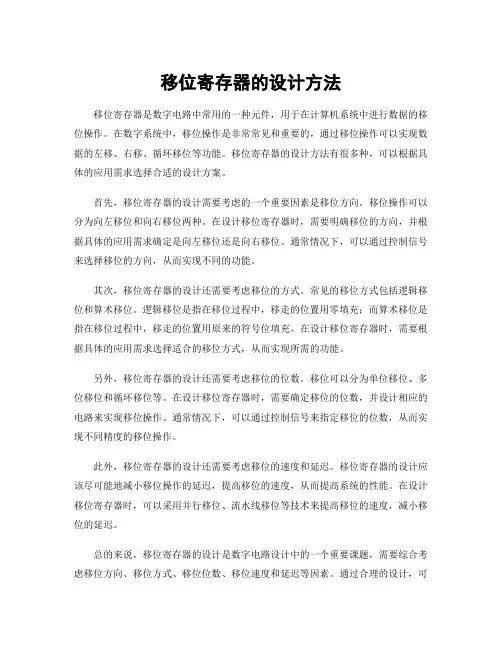

移位寄存器的设计方法移位寄存器是数字电路中常用的一种元件，用于在计算机系统中进行数据的移位操作。

在数字系统中，移位操作是非常常见和重要的，通过移位操作可以实现数据的左移、右移、循环移位等功能。

移位寄存器的设计方法有很多种，可以根据具体的应用需求选择合适的设计方案。

首先，移位寄存器的设计需要考虑的一个重要因素是移位方向。

移位操作可以分为向左移位和向右移位两种。

在设计移位寄存器时，需要明确移位的方向，并根据具体的应用需求确定是向左移位还是向右移位。

通常情况下，可以通过控制信号来选择移位的方向，从而实现不同的功能。

其次，移位寄存器的设计还需要考虑移位的方式。

常见的移位方式包括逻辑移位和算术移位。

逻辑移位是指在移位过程中，移走的位置用零填充；而算术移位是指在移位过程中，移走的位置用原来的符号位填充。

在设计移位寄存器时，需要根据具体的应用需求选择适合的移位方式，从而实现所需的功能。

另外，移位寄存器的设计还需要考虑移位的位数。

移位可以分为单位移位、多位移位和循环移位等。

在设计移位寄存器时，需要确定移位的位数，并设计相应的电路来实现移位操作。

通常情况下，可以通过控制信号来指定移位的位数，从而实现不同精度的移位操作。

此外，移位寄存器的设计还需要考虑移位的速度和延迟。

移位寄存器的设计应该尽可能地减小移位操作的延迟，提高移位的速度，从而提高系统的性能。

在设计移位寄存器时，可以采用并行移位、流水线移位等技术来提高移位的速度，减小移位的延迟。

总的来说，移位寄存器的设计是数字电路设计中的一个重要课题，需要综合考虑移位方向、移位方式、移位位数、移位速度和延迟等因素。

通过合理的设计，可以实现高效、稳定的移位操作，从而满足不同应用场景的需求。

希望本文对移位寄存器的设计方法有所帮助，为读者在数字电路设计中的实践提供一些参考。
