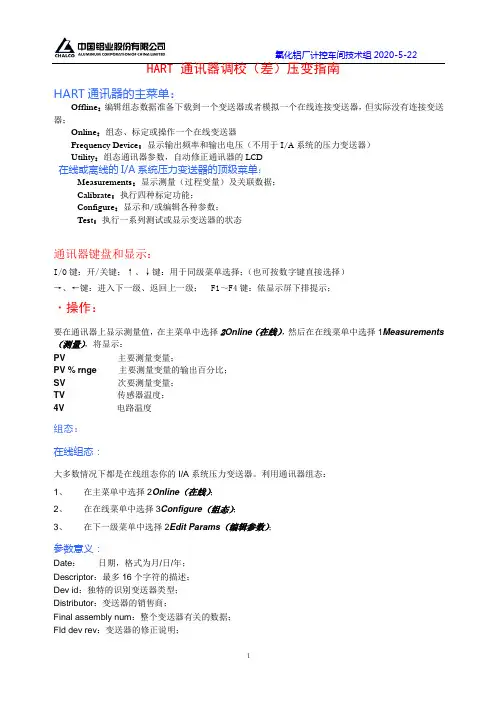

HART 通讯器调校（差）压变指南HART通讯器的主菜单：Offline：编辑组态数据准备下载到一个变送器或者模拟一个在线连接变送器，但实际没有连接变送器；Online：组态、标定或操作一个在线变送器Frequency Device：显示输出频率和输出电压（不用于I/A系统的压力变送器）Utility：组态通讯器参数，自动修正通讯器的LCD在线或离线的I/A系统压力变送器的顶级菜单：Measurements：显示测量（过程变量）及关联数据；Calibrate：执行四种标定功能；Configure：显示和/或编辑各种参数；Test：执行一系列测试或显示变送器的状态通讯器键盘和显示：I/O键：开/关键；↑、↓键：用于同级菜单选择；（也可按数字键直接选择）→、←键：进入下一级、返回上一级； F1～F4键：依显示屏下排提示；·操作：要在通讯器上显示测量值，在主菜单中选择2Online（在线），然后在在线菜单中选择1Measurements （测量），将显示：PV 主要测量变量；PV % rnge 主要测量变量的输出百分比；SV 次要测量变量；TV 传感器温度；4V 电路温度组态：在线组态：大多数情况下都是在线组态你的I/A系统压力变送器。

利用通讯器组态：1、在主菜单中选择2Online（在线）；2、在在线菜单中选择3Configure（组态）；3、在下一级菜单中选择2Edit Params（编辑参数）；参数意义：Date：日期，格式为月/日/年；Descriptor：最多16个字符的描述；Dev id：独特的识别变送器类型；Distributor：变送器的销售商；Final assembly num：整个变送器有关的数据；Fld dev rev：变送器的修正说明；Loop test：利用变送器作为一个校验器检查回路中的其它装置；M1 EFAC：主要的变量参数（EGU的范围），只在平方根模式下可编辑。
