3.3R3胖AP 使用指导信锐网科技术有限公司2017年3月3日一版本说明 (3)二基本配置 (3)1、AP登录 (3)2、AP模式确认 (3)3、接口配置 (3)4、配置无线网络 (5)三、无线桥接 (6)1、普通桥接 (6)2、移动桥接 (8)三系统维护场景 (9)场景1：将瘦AP转换胖AP (9)场景2：将胖AP切换为瘦AP (11)一版本说明3.3R3的AP为胖瘦一体的AP，与之前版本的区别是：1、可以直接在界面上进行胖瘦切换；2、支持无线桥接；3、面板AP支持胖模式；4、WAN口支持自动获取地址;5、支持用户从不同的VLAN中获取地址。
二基本配置1、AP登录电脑直接连接LAN口，或者将电脑和AP连在同个交换机上，胖AP模式的管理地址还是192.168.100.1/24。
电脑设置同个网段的IP，输入http://192.168.100.1，登陆AP管理界面2、AP模式确认在系统状态--运行状态查看AP模式，胖AP还是瘦AP。
3、接口配置Internet口，可以设置静态IP，PPPOE拨号，也可以设置自动获取地址。
有线接口是指AP上的物理二层口，可以配置成Trunk口和Access口。
当VLAN属性为Trunk 时，允许VLAN是可以放通vlan范围，Native VLAN是判断是否添加或剥离vlan信息。
支持不同SSID的终端可以获取到不同网段的地址。
本地子网，VLAN接口作为无线客户端的网关以及提供DHCP服务。
支持划分多个VLAN。
点击编辑，可以配置VLAN接口的DHCP服务，可以只给本AP下的无线终端分配地址，默认勾选本VLAN受信任的DHCP服务器。
4、配置无线网络设置SSID和认证方式，注意这里有个用户VLAN，这里指定终端从哪个VLAN上获取地址。
三、无线桥接1、普通桥接编辑Root AP，配置桥接SSID、接入密码、VLAN编辑Client AP，配置桥接SSID、接入密码、VLAN与Root AP一致2、移动桥接移动桥接用于桥接AP需要移动的场景，如地铁和公交车上的WIFI部署。
信锐AC6200Sundray基础配置操作手册信锐AC6200 Sundray基础配置操作手册序言感谢您选择信锐AC6200 Sundray产品作为您的网络设备。
本操作手册将为您提供关于该产品的基础配置说明。
在阅读本手册之前，请确保您已经正确安装了设备并连接到网络。
一、产品概述信锐AC6200 Sundray是一款高性能的企业级路由器，具有强大的数据包处理能力和丰富的网络功能。
它可以提供稳定可靠的网络连接，并支持多种安全策略和管理功能。
二、硬件连接1. 电源连接：将适配器插头插入设备的电源接口，并将适配器的另一端插入电源插座。
2. 网络连接：将设备的WAN端口与网络中的宽带接入设备连接，并使用网线将设备的LAN端口与计算机、交换机等终端设备连接。
三、登录设备1. 打开您的计算机，并确保计算机与设备连接正常。
2. 打开您的浏览器，输入设备的默认IP地址（一般为192.168.1.1）并按下回车键。
3. 在弹出的登录界面中，输入默认的用户名和密码（一般为admin/admin），然后点击“登录”按钮。
4. 如果输入的用户名和密码正确，您将成功登录到设备的管理界面。
四、基本配置1. 网络设置a. 在管理界面上方的菜单栏中选择“网络设置”选项。
b. 在网络设置页面中，根据您的网络环境进行配置。
您可以设置网络接口类型、IP地址、子网掩码、网关等参数。
c. 配置完成后，点击“保存”按钮，设备将会重新进行网络配置。
请留意此时设备可能会断开与您的计算机的连接。
2. 无线设置a. 在管理界面上方的菜单栏中选择“无线设置”选项。
b. 在无线设置页面中，您可以为无线网络设置名称、加密方式、密码等参数。
确保设置的参数符合您的安全需求。
c. 配置完成后，点击“保存”按钮，设备将会重新进行无线网络配置。
请注意此时无线网络可能会断开，您需要重新连接到您的无线网络。
3. 安全设置a. 在管理界面上方的菜单栏中选择“安全设置”选项。

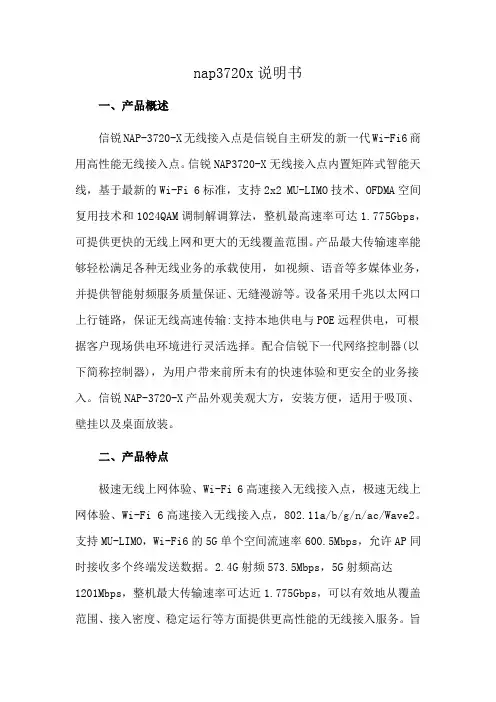

nap3720x说明书一、产品概述信锐NAP-3720-X无线接入点是信锐自主研发的新一代Wi-Fi6商用高性能无线接入点。
信锐NAP3720-X无线接入点内置矩阵式智能天线，基于最新的Wi-Fi 6标准，支持2x2 MU-LIMO技术、OFDMA空间复用技术和1024QAM调制解调算法，整机最高速率可达1.775Gbps，可提供更快的无线上网和更大的无线覆盖范围。
产品最大传输速率能够轻松满足各种无线业务的承载使用，如视频、语音等多媒体业务，并提供智能射频服务质量保证、无缝漫游等。
设备采用千兆以太网口上行链路，保证无线高速传输:支持本地供电与POE远程供电，可根据客户现场供电环境进行灵活选择。
配合信锐下一代网络控制器(以下简称控制器)，为用户带来前所未有的快速体验和更安全的业务接入。
信锐NAP-3720-X产品外观美观大方，安装方便，适用于吸顶、壁挂以及桌面放装。
二、产品特点极速无线上网体验、Wi-Fi 6高速接入无线接入点，极速无线上网体验、Wi-Fi 6高速接入无线接入点，802.11a/b/g/n/ac/Wave2。
支持MU-LIMO，Wi-Fi6的5G单个空间流速率600.5Mbps，允许AP同时接收多个终端发送数据。
2.4G射频573.5Mbps，5G射频高达1201Mbps，整机最大传输速率可达近1.775Gbps，可以有效地从覆盖范围、接入密度、稳定运行等方面提供更高性能的无线接入服务。
旨在提供一个更加高速率，高吞吐的无线网络，可以在拥挤的无线环境中为更多的用户提供更高的数据吞吐量、千兆上行链路，采用1个10/100/1000Base-T以太网端口上联，上行链路采用千兆以太网端口，突破了传统百兆速率的限制，使有线口不再成为无线接入的速率瓶颈。
三、服务质量保证支持丰富的服务质量保证，支持基于应用/SSID/STA多种模式的无线空口资源管理，保证无线带宽资源合理分配，保障重要SSID和重要应用的数据优先传输;支持80211e/WMM，可对不同业务数据定义传输优先级等，真正实现顺畅无线办公。

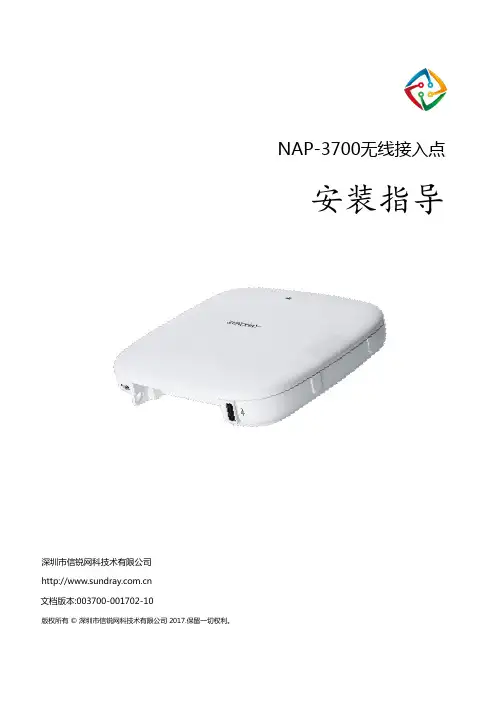

NAP-3700无线接入点 安装指导深圳市信锐网科技术有限公司文档版本:003700-001702-10版权所有 © 深圳市信锐网科技术有限公司 2017.保留一切权利。
1产品概述信锐NAP-3700无线接入点是信锐自主研发的新一代802.11ac wave2高性能无线接入点。
NAP-3700支持MU-MIMO，内置矩阵式智能天线，支持11ac/a/n和11b/g/n双频并发，整机最高速率可达1267Mbps，可提供更快的无线上网和更大的无线覆盖范围。
产品高达1.267Gbps的最大传输速率能够轻松满足各种无线业务的承载使用，如视频、语音等多媒体业务，并提供智能射频、服务质量保证、无缝漫游等。
设备采用千兆以太网口上行链路，突破了百兆上行速率的限制，保证无线高速传输；支持本地供电与PoE远程供电，可根据客户现场供电环境进行灵活选择。
配合信锐NAC系列控制器，为用户带来前所未有的快速体验和更安全的业务接入。
信锐NAP-3700产品外观美观大方，安装方便，适用于吸顶、壁挂以及桌面放装。
1.1产品外观信锐NAP-3700包含1个10/100/1000Mbps支持PoE的以太网口，1个Console口，1个12V 本地电源接口，1个USB接口，1个reset复位孔。
图 1-1产品正面图图 1-2产品侧面接口图1.2产品参数2安装准备2.1 安全注意事项NAP-3700为室内型，必须在室内使用，为保证AP设备长期处于良好的运行状态，保证设备能正常工作及延长使用寿命，必须使系统处于规定的运行环境之中。
警告：为了避免对人和设备造成伤害，请在安装设备之前仔细阅读本书的安全建议。
请在专业的工程人员指导下安装设备，以下安全建议并不涉及所有可能出现的危险情况。
2.1.1安装选址✓选址不宜在温度高、有害气体、易燃易爆、易受电磁干扰（大型雷达站、发射电台、变电站）及电压不稳的环境中；应避开经常有大震动或强噪声且远离各种污染源的地方。
信锐技术无线AC控制器基础功能配置使用指导基本网络配置目录1.管理口登入设备 (3)2.配置接口地址、静态路由、DNS已经vlan接口地址 (4)3.激活AP (8)4.配置无线网络 (9)注：控制器的基本网络配置与硬件以及软件版本无关，不同版本界面有所不同，但是配置方法都是一致的。
1.管理口登入设备设备出厂是没有任何配置的，需要用管理口登入并进行基本的网络配置管理口地址：10.10.252.252/24为了登入设备，需要将自己的本地网卡地址配置为10.252.252.25掩码255.255.255.0网关地址和dns可以不填，然后打开网页，在地址栏输入https://10.252.252.252，登入的账号密码均为admin。
图（1）图（2）2.配置接口地址、静态路由、DNS已经vlan接口地址将eth1口接在内网交换机上接口配置为三层接口，并配置一个内网地址，eth2接口配置为二层口access vlan1，如图（3）的示例：图（3）1）核心交换机地址为192.200.4.254，eth1配置一个与核心相同网段的ip地址192.200.4.842）配置静态路由和DNS3）eth2口接poe交换机，vlan接口配置为access vlan1，并配置vlan1的接口地址和DHCP 服务器，这个DHCP服务用来给AP分配IP地址；在配置一个access vlan2，供终端连接无线时使用4）测试控制器是否能通外网Ping百度，1received表示控制器已经可以正常访问公网3.激活AP这边可以看到AP获取到地址是192.168.1.2，是vlan1网段的，激活的时候配置控制器ip地址为192.168.1.1激活之后在线用户这边可以看到AP已经上线（激活AP有时需要一段时间，因为AP要同步和控制器相同的版本，再次期间AP都是属于离线状态的）4.配置无线网络设置无线网络名称设置无线网络接入密码设置终端使用的地址段，用我们刚刚配置的vlan2。
信锐技术物联网平台基本配置指导手册信锐网科技术有限公司前言概述本文介绍了信锐物联网基本配置指导，以下相关功能配置均基于 iotp 3.6.1 版本。
图示符号说明+注意有潜在风险，请谨慎操作。
Ñ窍门能帮助您解决某个问题或节省您的时间。
&说明是正文的附加信息，是对正文的强调和补充。
目录设备登录 (1)1.1登录公有云 (1)1.2登录私有云 (1)LoRa 网关激活 (2)2.1通过信锐设备配置工具手动指定云平台方式 (2)1)网络拓扑 (2)2)信锐配置工具下载 (3)3)配置步骤 (3)2.2通过D HCP option43 方式在云平台发现 (7)1)连接公有云 (7)2)连接私有云 (8)物联网数据采集主机 (9)3.1数据采集主机激活 (9)3.2在采集主机上激活传感器 (10)传感器激活 (12)4.1直接通过L oRa 激活 (12)用前须知 (12)1)智能插座 (13)2)温湿度传感器 (14)3)空调面板 (15)4)红外网关 (17)5)热释电被动红外人体检测器 (20)6)零火智能触摸面板开关 (22)4.2通过数据集控器激活 (23)数据集控器介绍 (23)用前须知 (24)文档来源：信锐技术物联网平台基本配置指导手册1)漏液定位传感器 (26)2)漏液不定位传感器 (28)3)烟雾传感器 (29)4)机架式温湿度传感器 (30)5)智能门磁 (31)6)智能门锁 (33)7)第三方传感器 (36)4.3 其他 (36)1) 摄像机对接 (36)设备登录1.1登录公有云直接访问：https://1.2登录私有云先登录无线控制器管理地址，然后【系统管理】-【应用中心】-【物联网服务】-【打开物联网平台】，首次登录用户名和密码都是 admin。
+注意：1、若提示未加载物联网组件，则参考《物联网设备升级指导手册》进行升级组件即可；2、硬件型号 nac-6100 及 nac-6200 禁止同时开启物联网服务及无线，若开启物联网服务会禁用无线相关功能，谨慎开启！LoRa 网关激活激活 LoRa 网关，在云平台发现 LoRa 网关目前有 2 种方式：1、手动指定：通过信锐设备配置工具手动指定云平台方式2、自动发现：通过 DHCP option43 方式在云平台发现下面我们详细看下 2 种方式的具体配置方法。
每日一学：信锐云助手APP基本操作指导信锐云助手APP可以帮助IT管理员实现通过互联网（3G/4G/WIFI环境）在手机上即可实现实时查看网络运行状态、网络配置修改、账号新建、终端绑定、管理员审核、AP/认证服务器上线离线告警、网络实时安全告警等，给网络的运维带来的极大的方便。
下面将介绍信锐云助手APP的基本操作，是如何关联需要管理的无线控制器的。
1、admin管理员控制器无线控制器后，在系统管理里有“信锐无服务”（需要升级到3.3R1版本），然后注册账号（需要填手机号码并获取验证码）；
2、注册完成并成功登陆账号后控制器会出现下面的显示。
3、此时该账号即可在信锐云助手APP上登陆，同时该账号具有移动APP的admin管理权限。
如果要建立其他普通管理员，可以在应用-“管理员账号”里面添加（账号为手机号码，并设置管理权限）
4、普通管理员使用自己的手机号码，并获取验证码登陆信锐云助手APP。
信锐智能PDU产品介绍产品概述信锐智能PDU是一款主要针对机房用电环境的新一代智能电力分配管理单元。
增加了传统PDU、PCU设备所不能提供的智能管理控制模块和控制芯片，并通过以太网、RS485、RS232等通讯方式与信锐物联网平台进行连接，达到远程控制和计划管理的效果。
信锐智能PDU能够基于单路或整个机柜实现能耗统计、电压、电流监控等功能，并通过远程控制系统实现对用电设备的供电进行查询、连通、断开或重启等功能，为计算机系统的稳定、安全、绿色运行提供了技术保障。
产品特点节能减排Ø能源监控信锐智能PDU可以测量每个电路的输入电压与电流，并以瓦或者千瓦为单位，计算出使用功率，也可以用来计算总能源使用情况，实现对机房所有用电设备的能源使用情况进行有效的监测.Ø节能控制信锐智能PDU可以通过判断整个PDU的功率，以及每个插口的使用情况，合理安排用电设备部署位置，高效调节空调送风口的开启与关闭，另外可根据客户情况将机柜里不需要的交换机、路由器、防火墙等设备进行断电操作，实现高效的节能减排统计分析Ø统计分析信锐智能PDU可以通过以太网接口或RS232接口与信锐物联网平台进行对接，实现对工作状态进行监测和管理，如PDU的总电源，端口输出电流、电压、功率因素，端口开关状态以及温湿度等，更好的管理相关电源设备，确保供电系统的稳定性。
供电安全Ø供电安全信锐智能PDU可以对机柜的电流、电压、功率进行监控预警，防止过流、过压、过载的危险，还可以根据实际情况自行设定总负载的安全阀值，当PDU的总电流超出设定的阀值时，进行电力事故预警，避免PDU的负载超出其可承载的范围，进一步提升机房用的的安全等级。
远程控制Ø远程控制信锐智能PDU可以被信锐物联网平台统一管理和访问，解决原来单独供电无法管理的难题，实现对数据内所有的PDU进行分组管理，权限管理，数据报告生成等。
当出现服务器蓝屏、开机卡死，是没办法远程软重启的，唯一只能硬重启，智能PDU可以实现这个功能。
信锐技术无线射频防护功能白皮书信锐网科技术有限公司版权声明本说明版权归深圳市信锐网科技术有限公司所有，并保留对本文档及本声明的最终解释权和修改权。
本文档中出现的任何文字叙述、文档格式、插图、照片、方法、过程等内容，除另有特别注明外，其著作权或其它相关权利均属于深圳市信锐网科技术有限公司。
未经深圳市信锐网科技术有限公司书面同意，任何人不得以任何方式或形式对本文档内的任何部分进行复制、摘录、备份、修改、传播、翻译成其他语言、将其全部或部分用于商业用途。
免责条款本文档仅用于为最终用户提供信息，其内容如有更改或撤回，恕不另行通知。
信锐网科技术有限公司已尽最大努力确保本文档内容准确可靠，但不提供任何形式的担保，任何情况下，信锐网科技术有限公司均不对（包括但不限于）最终用户或任何第三方因使用本文档而造成的直接或间接的损失或损害负责。
信息反馈如果您有任何宝贵意见，请反馈：地址：深圳市南山区学苑大道1001号南山智园A1栋6楼邮编：518055您也可以访问信锐技术网站：获得最新技术和产品信息一．技术背景随着互联网的高速发展和移动终端的普及，对无线网络的需求愈加强烈。
近年来，随着WiFi在手机、Pad、个人电脑等设备上的普及，给人们的工作和生活带来了更多的便利，但无线网络安全问题也随之出现。
这些移动终端上承载着越来越多的个人生活、娱乐、工作等方面的信息，尤其是以支付宝为代表的在线支付应用的兴起，无线信息中包含大量的个人隐私、支付密码甚至商业秘密信息，这些信息的重要性不言而喻。
由于移动终端的信息交互基本都离不开无线网络连接，而无线信号是空气中是无处不在的，人们很自然会产生这样的忧虑：我的隐私是否会随着无线信号飞来飞去？无线网络安全该如何保证？2015年的3－15晚会更是让这种忧虑达到了极致，晚会上现场技术人员通过观众连WI-FI，技术人员就可以把观众手机里的所有资料全部拷贝出来，包括照片、密码等隐私。
顿时全国掀起了讨论之风，钓鱼WI-FI也让人们谈"无线"色变。
信锐智能PDU产品介绍产品概述信锐智能PDU是一款主要针对机房用电环境的新一代智能电力分配管理单元。
增加了传统PDU、PCU设备所不能提供的智能管理控制模块和控制芯片，并通过以太网、RS485、RS232等通讯方式与信锐物联网平台进行连接，达到远程控制和计划管理的效果。
信锐智能PDU能够基于单路或整个机柜实现能耗统计、电压、电流监控等功能，并通过远程控制系统实现对用电设备的供电进行查询、连通、断开或重启等功能，为计算机系统的稳定、安全、绿色运行提供了技术保障。
产品特点节能减排Ø能源监控信锐智能PDU可以测量每个电路的输入电压与电流，并以瓦或者千瓦为单位，计算出使用功率，也可以用来计算总能源使用情况，实现对机房所有用电设备的能源使用情况进行有效的监测.Ø节能控制信锐智能PDU可以通过判断整个PDU的功率，以及每个插口的使用情况，合理安排用电设备部署位置，高效调节空调送风口的开启与关闭，另外可根据客户情况将机柜里不需要的交换机、路由器、防火墙等设备进行断电操作，实现高效的节能减排统计分析Ø统计分析信锐智能PDU可以通过以太网接口或RS232接口与信锐物联网平台进行对接，实现对工作状态进行监测和管理，如PDU的总电源，端口输出电流、电压、功率因素，端口开关状态以及温湿度等，更好的管理相关电源设备，确保供电系统的稳定性。
供电安全Ø供电安全信锐智能PDU可以对机柜的电流、电压、功率进行监控预警，防止过流、过压、过载的危险，还可以根据实际情况自行设定总负载的安全阀值，当PDU的总电流超出设定的阀值时，进行电力事故预警，避免PDU的负载超出其可承载的范围，进一步提升机房用的的安全等级。
远程控制Ø远程控制信锐智能PDU可以被信锐物联网平台统一管理和访问，解决原来单独供电无法管理的难题，实现对数据内所有的PDU进行分组管理，权限管理，数据报告生成等。
当出现服务器蓝屏、开机卡死，是没办法远程软重启的，唯一只能硬重启，智能PDU可以实现这个功能。
