变电站电缆沟排水系统技术改造论文

电缆沟排水方案在现代社会中，电缆是人们生活和工作中不可或缺的一部分。

然而，电缆敷设会引发一系列的问题，其中之一就是排水。

电缆沟的排水方案是确保电缆运行顺利和保证设备安全的关键因素之一。

本文将讨论电缆沟排水方案的重要性以及几种常见的解决方案。

电缆沟排水的重要性不言而喻。

首先，排水能够防止电缆沟内积水，避免电缆长时间浸泡在水中，从而减少电缆绝缘层损坏的风险。

其次，排水还能保持电缆沟内的环境干燥，防止湿气和腐蚀物对电缆的损害。

此外，排水还能减少电缆沟内的灰尘和污垢的堆积，提高电缆的通风散热效果。

关于电缆沟排水方案，常见的解决方案有以下几种。

第一种解决方案是通过设计合理的坡度来实现排水。

在电缆沟的设计过程中，设计师可以合理地设置沟槽的坡度，使电缆沟内的水能够顺利地流出。

这种方法简单、经济且有效，适用于一些水流较小的场合。

然而，对于一些特殊情况，如电缆沟长度较长或水流较大的地区，这种方法可能无法满足需求。

第二种解决方案是利用排水系统进行排水。

在电缆沟设计中，可以设置专门的排水系统，将电缆沟内的水引导到其他地方排放。

这种方法通常适用于大型工业区域或城市建设项目，其排水系统复杂度较高，但能够实现较大规模的排水要求。

在设置排水系统时，设计师还需要考虑排水设备的合理布局和维护保养。

第三种解决方案是利用排水设备进行排水。

对于一些小型电缆沟或者个别设备，可以采用一些简单的排水设备，如沟槽排水、水泵排水等。

这种方法成本较低，操作简单，适用于一些特殊的情况。

但需要注意的是，排水设备的选用和安装需要考虑到排水量、泵的功率等因素，以确保排水效果良好。

除了上述几种解决方案，还有一些其他的排水方式，如利用渗水井、管网排水等。

这些方法在实际应用中需要根据具体的场景和需求来选择和设计。

总之，电缆沟排水方案对于电缆的正常运行和设备的安全至关重要。

设计师在设计时需要考虑各种因素，选择合适的排水方案，并合理布置和维护排水设备。

只有如此，才能保证电缆沟内的水能够及时排除，确保电缆和设备的正常运行，延长其使用寿命。

变电站进站电缆沟道防水技术措施研究发表时间：2017-10-09T11:57:07.880Z 来源：《基层建设》2017年第15期作者：史哲欣[导读] 摘要：本文结合变电站进站电缆沟道进水及防水的问题,在结合现场实际情况以及现有技术条件的基础上简要介绍了5种防水封堵技术措施及其在使用中的优缺点与适用范围，在技术经济分析比较的基础上总结了防水技术措施的应用前景。

国网山西太原供电公司电力经济技术研究所太原 030006 摘要：本文结合变电站进站电缆沟道进水及防水的问题,在结合现场实际情况以及现有技术条件的基础上简要介绍了5种防水封堵技术措施及其在使用中的优缺点与适用范围，在技术经济分析比较的基础上总结了防水技术措施的应用前景。

关键词：进站电缆沟道防水封堵安全技术措施近年来极端天气频现，严重威胁到了电力系统的安全稳定运行。

2016年7月份以来某市连续遭遇强降雨天气过程，短时间降雨量较大叠加连续降雨超过了市政排水系统的承受能力，外溢的雨水通过部分防水能力较差的电缆沟道倒灌入变电站电缆夹层、开闭所电缆沟造成电气设备严重损坏和部分区域停电，产生了较为不利的社会影响。

户内变电站的电气设备基本不具备防浸水能力，而户外变电站的电气设备也仅具有防淋雨的能力，并不具备防浸水的能力；电力电缆均具有横向阻水能力。

根据设备及装置性材料的特性，只需在变电站、开闭所的进站沟道处采取相应措施，防止雨水或污水灌入站内电缆夹层、开闭所电缆沟内即可隔绝雨污水对电气设备的浸泡，从而保证设备的安全可靠运行。

针对以上问题，结合现场实际情况以及现有技术条件，提出了如下变电站进站沟道防水技术措施以供参考。

一、变电站进站沟道防水技术措施1.1 变电站进站沟道防溢流室变电站外的进站沟道设置为上翻防溢流型，并新建厂房（防溢流室）罩在上翻外露段上以便运行维护及保持环境美观。

1.2 集水井及水泵强排变电站进站沟道设置专用集水井及强排水泵，采用强制排水的方式将过量雨污水排入市政排水系统中。

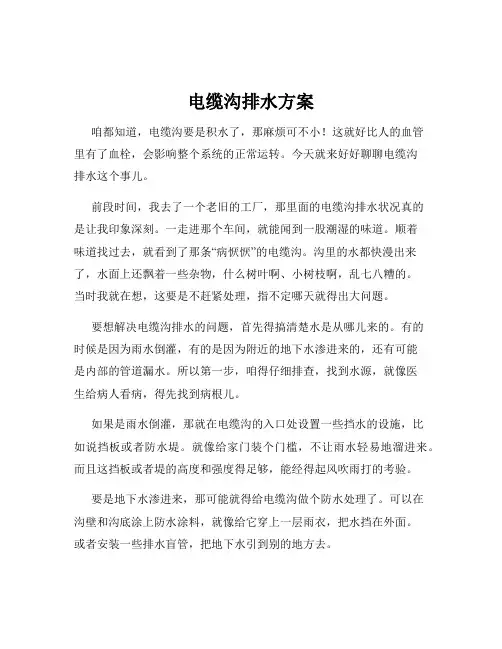

电缆沟排水方案咱都知道，电缆沟要是积水了，那麻烦可不小！这就好比人的血管里有了血栓，会影响整个系统的正常运转。

今天就来好好聊聊电缆沟排水这个事儿。

前段时间，我去了一个老旧的工厂，那里面的电缆沟排水状况真的是让我印象深刻。

一走进那个车间，就能闻到一股潮湿的味道。

顺着味道找过去，就看到了那条“病恹恹”的电缆沟。

沟里的水都快漫出来了，水面上还飘着一些杂物，什么树叶啊、小树枝啊，乱七八糟的。

当时我就在想，这要是不赶紧处理，指不定哪天就得出大问题。

要想解决电缆沟排水的问题，首先得搞清楚水是从哪儿来的。

有的时候是因为雨水倒灌，有的是因为附近的地下水渗进来的，还有可能是内部的管道漏水。

所以第一步，咱得仔细排查，找到水源，就像医生给病人看病，得先找到病根儿。

如果是雨水倒灌，那就在电缆沟的入口处设置一些挡水的设施，比如说挡板或者防水堤。

就像给家门装个门槛，不让雨水轻易地溜进来。

而且这挡板或者堤的高度和强度得足够，能经得起风吹雨打的考验。

要是地下水渗进来，那可能就得给电缆沟做个防水处理了。

可以在沟壁和沟底涂上防水涂料，就像给它穿上一层雨衣，把水挡在外面。

或者安装一些排水盲管，把地下水引到别的地方去。

要是内部管道漏水，那可就得好好修修管道啦。

找到漏水的地方，把它补好或者换一段新的管道。

这就好比家里的水管漏水了，得赶紧修好，不然水费可就蹭蹭涨啦。

然后，就是排水设备的选择。

可以安装水泵，把沟里的水抽出去。

选水泵的时候可得注意了，要根据水量和扬程来选，不然小马拉大车，可干不了这活儿。

还有一种办法是设置排水明沟，让水自然流出去。

不过这得保证明沟的坡度合适，水才能顺畅地流走。

在实际操作的时候，还得注意定期检查和维护。

别等到水都漫出来了才想起排水的事儿。

就像我们得定期体检一样，电缆沟也需要定期“体检”。

看看排水设备是不是正常工作，有没有杂物堵住了排水口等等。

我记得有一次，一个工厂因为没有定期检查电缆沟的排水情况，结果下了一场暴雨，电缆沟里的水一下子就满了，导致部分电缆短路，整个生产线都停了，损失可大了。

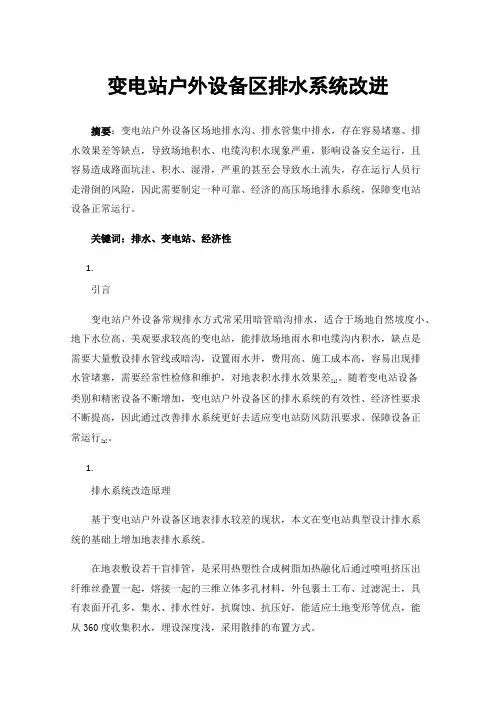

变电站户外设备区排水系统改进摘要：变电站户外设备区场地排水沟、排水管集中排水，存在容易堵塞、排水效果差等缺点，导致场地积水、电缆沟积水现象严重，影响设备安全运行，且容易造成路面坑洼、积水、湿滑，严重的甚至会导致水土流失，存在运行人员行走滑倒的风险，因此需要制定一种可靠、经济的高压场地排水系统，保障变电站设备正常运行。

关键词：排水、变电站、经济性1.引言变电站户外设备常规排水方式常采用暗管暗沟排水，适合于场地自然坡度小、地下水位高、美观要求较高的变电站，能排放场地雨水和电缆沟内积水，缺点是需要大量敷设排水管线或暗沟，设置雨水井，费用高、施工成本高，容易出现排。

随着变电站设备水管堵塞，需要经常性检修和维护，对地表积水排水效果差[1]类别和精密设备不断增加，变电站户外设备区的排水系统的有效性、经济性要求不断提高，因此通过改善排水系统更好去适应变电站防风防汛要求、保障设备正。

常运行[2]1.排水系统改造原理基于变电站户外设备区地表排水较差的现状，本文在变电站典型设计排水系统的基础上增加地表排水系统。

在地表敷设若干盲排管，是采用热塑性合成树脂加热融化后通过喷咀挤压出纤维丝叠置一起，熔接一起的三维立体多孔材料，外包裹土工布、过滤泥土，具有表面开孔多，集水、排水性好，抗腐蚀、抗压好，能适应土地变形等优点，能从360度收集积水，埋设深度浅，采用散排的布置方式。

增加地表排水系统后能快速排出地表积水到站内外排水系统，能减少大雨对场地草坪的冲刷和浸泡，对于户外场地大雨后发现坑洼、积水较多等汇水区域可以增加配置，增强排水效果。

能过滤泥土，只排积水，采用就近排水的原则，减少地下排水管的流量，保持户外场地水土不会流失。

1.排水系统改造实施某变电站110kV设备区域地表坑洼、积水较多，不能及时排出站外，影响设备运行。

根据排水系统改造原理，在地表开挖敷设外包裹土工布的盲排管，连接至围墙外排水沟，采用冲孔板封堵，有效过滤泥土的同时也能有效防止小动物进入变电站威胁设备安全，如图1。

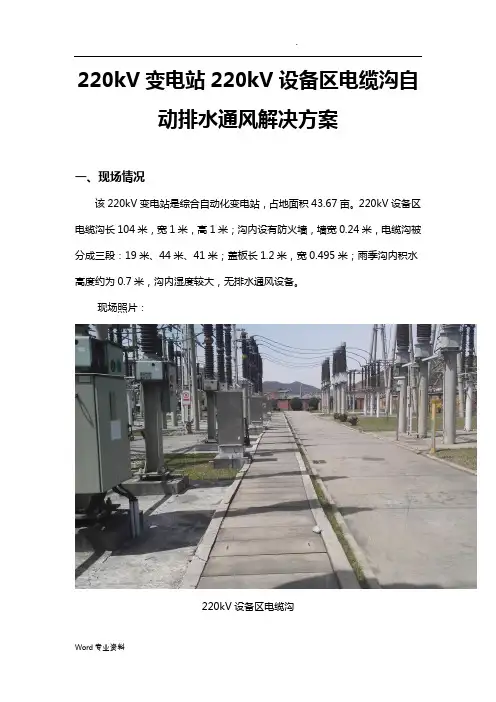

220kV变电站220kV设备区电缆沟自动排水通风解决方案一、现场情况该220kV变电站是综合自动化变电站，占地面积43.67亩。

220kV设备区电缆沟长104米，宽1米，高1米；沟内设有防火墙，墙宽0.24米，电缆沟被分成三段：19米、44米、41米；盖板长1.2米，宽0.495米；雨季沟内积水高度约为0.7米，沟内湿度较大，无排水通风设备。

现场照片：220kV设备区电缆沟电缆沟内部电缆沟防火墙和排水口电缆支架图二、项目要求1、改善220kV设备区电缆沟的积水、潮湿问题，使相对湿度小于等于60%，满足电力设备安全运行的环境湿度指标。

2、预期效果与总结本项目可解决220kV设备区电缆沟积水、潮湿问题，同时减少人力物力的投入。

且排水除湿设备属智能化全自动运行，免人工操作及维护，提高了无人值守站的安全性及效率。

三、电缆沟湿度影响因素1、变电站地理位置因素变电站中电缆沟处于地下，环境相对密闭，如果变电站选址于低洼或者土壤中水份含量较大的地区，长期运行土壤中水份向变电站电缆沟内渗透，导致电缆沟内湿度增加。

2、电缆沟设计因素变电站电缆沟一般位于地下，为密封性设计，电缆沟盖板密封性好，且盖板之间没有明显间隙，电缆沟内一定距离有防火墙进行封堵。

造成电缆沟自然通风性差，无法形成空气流通，水份不能通过内外空气交换蒸发。

电缆沟内通风条件差是导致电缆沟湿度高的主要因素。

四、项目方案本站高压室电缆沟长约104米，防火墙将地沟分成三段：19米、44米、41米。

为使电缆沟达到电力系统对环境湿度的工作要求。

目前，较好的解决方案是加装集中分段式电缆沟自动排水通风系统。

将电缆沟分为三段式，进行积水、潮湿等问题的治理，在每段的电缆沟内安装排水泵、循环风机、传感器等设备，实现实时自动化的监测与控制。

220kV设备区电缆沟示意图实施方案：1）电缆沟分段排水通风设备配置：19米一分段设备布置图44米二分段设备布置图41米三分段设备布置图电缆沟内外空气循环示意图（每段）2）排水通风控制说明：a.当2组湿度传感器任意一组检测湿度超过60%RH时，风机工作，通过特殊风道将沟内的潮湿空气抽出，同时注入干燥空气，达到内外空气的交换，并经风机循环，使沟内潮湿空气被挤压排出。

风力发电场电缆沟自动排水方案批准：审核：编制：2012年1月风电场电缆沟自动排水方案一、前言电缆沟积水难排问题，是各地变电站管理中的普遍现象，主要是由于变电站建设在排水方式上设计不规范，在选址上对周边环境发展和变化考虑不充分，遗留了电缆沟积水无路可排的问题。

电缆沟积水如不及时排出，会对变电站的安全运行造成极大的安全隐患，一方面会使设备受潮，影响绝缘水平和运行稳定性；另一方面，遇到强降雨天气，电缆沟水位短时间上涨过快，可能导致积水倒灌高压室，引发电网事故。

向阳风场自投入运行以来，电缆沟内积水严重，因没有自动排水装置，需要人工手动排水，排水工作采用移动潜水泵方式进行，每次排水至少需2人进行。

特别是今年雨水大，排水工作繁重。

赶上雨天时平均工作量每日至少一次，每次抽水时间大约为30-50分钟，严重影响日常工作，费时，费力。

为减少排水工作量，避免设备事故，现设计自动排水装置。

二、目的保证变电站安全运行的同时，避免设备、电缆因积水浸泡降低绝缘水平及稳定性。

遇到强降雨天气能迅速反应，第一时间将沟内积水排出。

三、方案在电缆沟东西两侧各修筑一个集水井，并各装设一套自动排水装四、具体措施1、在电缆沟内东、西两侧各开挖一个集水井，尺寸为0.8*0.8米，深度为1米。

集水井为混凝土结构，混凝土标号与原电缆沟混凝土标号相同，混凝土厚度为200毫米。

集水井修筑应与原电缆沟混凝土完全接合，避免渗水倒灌现象。

2、在两个集水井内各安装一台潜水排污泵，潜水排污泵型号为WQ15-9-1.1。

3、排水管道安装：采用耐腐蚀的镀锌钢管，从泵端垂直引至电缆沟上部，在电缆沟侧壁上打孔，平行引出，延伸至场区栅栏外。

在泵出口排水管垂直部分加装逆止阀。

具体做法：将管道掩埋在水泥和泥土地面下，掩埋深度为0.5米。

东侧水泥地面至泥土地面长度为12米，泥土地面长度为28米，挖一个宽度为0.5米深度为0.5米，长度为40米的沟，西侧水泥地面至泥土地面下排水管道长度为12.5米，需要挖一个宽度为0.5米深度为0.5米的沟掩埋钢管。

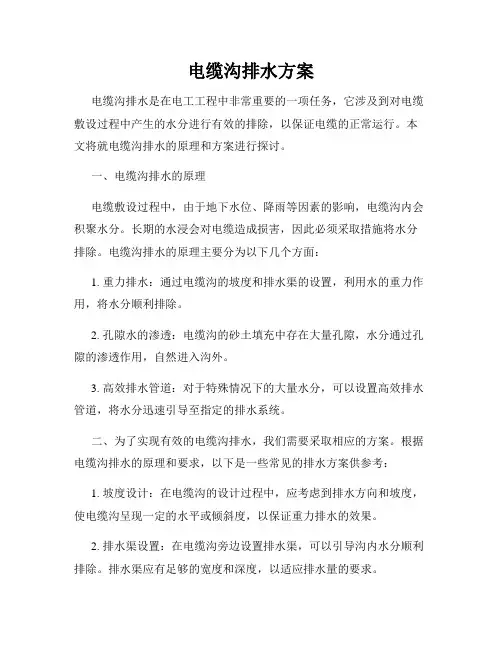

电缆沟排水方案电缆沟排水是在电工工程中非常重要的一项任务，它涉及到对电缆敷设过程中产生的水分进行有效的排除，以保证电缆的正常运行。

本文将就电缆沟排水的原理和方案进行探讨。

一、电缆沟排水的原理电缆敷设过程中，由于地下水位、降雨等因素的影响，电缆沟内会积聚水分。

长期的水浸会对电缆造成损害，因此必须采取措施将水分排除。

电缆沟排水的原理主要分为以下几个方面：1. 重力排水：通过电缆沟的坡度和排水渠的设置，利用水的重力作用，将水分顺利排除。

2. 孔隙水的渗透：电缆沟的砂土填充中存在大量孔隙，水分通过孔隙的渗透作用，自然进入沟外。

3. 高效排水管道：对于特殊情况下的大量水分，可以设置高效排水管道，将水分迅速引导至指定的排水系统。

二、为了实现有效的电缆沟排水，我们需要采取相应的方案。

根据电缆沟排水的原理和要求，以下是一些常见的排水方案供参考：1. 坡度设计：在电缆沟的设计过程中，应考虑到排水方向和坡度，使电缆沟呈现一定的水平或倾斜度，以保证重力排水的效果。

2. 排水渠设置：在电缆沟旁边设置排水渠，可以引导沟内水分顺利排除。

排水渠应有足够的宽度和深度，以适应排水量的要求。

3. 排水孔布置：在电缆沟的侧壁设置合适的排水孔，以便通过孔隙水的渗透将水分排除。

排水孔的尺寸和间距应根据具体情况进行合理设计。

4. 排水系统：对于大规模的电缆工程，可以考虑设计更为完善的排水系统，如引入排水管道、排水泵等设备，以提高排水效率。

5. 防渗措施：为了防止地下水的渗入，可以在电缆沟的内侧设置防渗膜或防渗层，以减少水分的进入。

三、电缆沟排水方案实施在实施电缆沟排水方案时，需要注意以下几个环节：1. 施工质量：电缆沟的施工质量直接影响着排水效果，施工过程中应注意沟底的平整度、坡度的准确度以及孔隙水的渗透等。

2. 管理维护：一旦排水系统建设完毕，就需要进行定期的管理和维护工作，保持排水渠、排水孔的通畅以及排水设备的正常运行。

3. 进一步改进：根据实际情况，应不断总结经验，进一步改进电缆沟排水方案，提高排水效率和可靠性。

电缆沟排水方案范文电缆沟排水方案是指为了防止电缆沟地区发生水浸、积水等问题，而设计的一套完善的排水系统。

电缆沟是指为电缆敷设而挖掘的掘空或者管道，因为存在于地下，通常情况下会受到地下水位、降雨等因素的影响，容易积水。

因此，为了保障电缆安全运行，必须采取合适的排水方案。

一、排水系统遴选1.收集器：电缆沟的入口处、高低洼处设置收集器，用来收集沟内的水。

收集器使用混凝土井构建，井上设置进水口和盖板，方便排水管的接入和维护。

2.排水管：排水管使用高密度聚乙烯(HDPE)管道，具有抗腐蚀、耐磨损、使用寿命长等特点。

管道直径根据沟宽和预估的排水量确定。

3.溢流口：电缆沟设置溢流口，一方面可以缓解排水压力，另一方面可以预防排水系统故障导致的溢水情况。

二、排水系统设计1.排水沟：首先需要对电缆沟进行仔细设计，确定沟宽、深度等参数，使得排水沟能够收集沟内的水，并将其引导至排水管道。

2.扬水泵：对于部分地下水位过高的地区，需要额外配置扬水泵，将地下水提升至地面排放。

扬水泵选型要求其排水量要能够适应沟道的排水需求，提高排水效率。

3.排水孔：在电缆沟的低洼处设计排水孔，使得地下水能够直接流入排水孔并进入排水系统，提高排水效率。

三、排水系统施工1.挖掘沟槽：按照设计要求挖掘电缆沟，确保沟槽的宽度和深度符合排水系统的要求。

2.维修底板：沟槽底部采用水泥砂浆抹平，并确保底板的坡度适宜，以利于水流顺畅。

3.安装排水管道：将排水管道进行整齐、均匀地敷设在电缆沟内，并将其与收集器和溢流口进行连接。

4.安装扬水泵：如果需要使用扬水泵，根据设计要求，在电缆沟设立泵站，并将扬水泵安装在泵房内。

5.覆土还原：施工完毕后，需对电缆沟进行还土，确保地面的平整和美观。

四、排水系统维护1.定期巡检：定期检查电缆沟的状况，如果有堵塞或损坏情况，需要及时清理和修复。

2.清理积水：如果发现电缆沟内积水过深，需要及时排水，避免水浸影响电缆运行。

3.维护扬水泵：如有使用扬水泵，定期对其进行检查和维护，确保其正常运行。

电缆沟排水方案在电缆敷设和维护过程中，电缆沟排水是一个至关重要的环节。

合理的电缆沟排水方案可以有效地防止电缆沟内积水，保护电缆的安全运行。

本文将就电缆沟排水方案进行探讨。

一、电缆沟排水的重要性电缆沟作为电缆的通道，承载着电力系统的重要线缆。

如果电缆沟内积水，会导致电缆绝缘受潮，增加电缆的损坏风险，甚至会出现安全事故。

因此，电缆沟排水方案的制定十分关键。

二、电缆沟排水方案的选取根据电缆在沟道内的敷设方式和现场条件的不同，我们可以选择不同的电缆沟排水方案。

1. 重力排水方式重力排水是最常见且经济实用的排水方式。

通过将电缆沟设计成一定的坡度，利用自然重力使水流顺利流出，以确保电缆沟内不积水。

在设计施工过程中，需要充分考虑地形、坡度等因素，合理规划电缆沟的走向和坡度，使排水畅通。

2. 排水管道引流方式当电缆沟无法借助自然坡度进行排水时，可以采用排水管道引流方式。

通过埋设排水管道，引导积水流出电缆沟。

在选择排水管道时，需要考虑管道的材质、规格、坡度等因素，以确保排水畅通。

3. 排水泵抽排方式对于较深的电缆沟或无法采用重力排水和管道引流的情况，可以考虑采用排水泵抽排方式。

通过安装排水泵站，将积水抽出电缆沟，实现排水的目的。

在选取排水泵时，需要考虑泵站的位置、泵的类型以及泵站的控制系统等因素。

三、电缆沟排水方案的设计要点在制定电缆沟排水方案时，需要注意以下要点：1. 合理设计电缆沟的坡度，确保排水方便、畅通。

2. 确保电缆沟的排水口位于合适的位置，方便排水，并采取防护措施，防止外物进入。

3. 在技术经济可行的情况下，增设排水井、检查井等设施，方便排水的检修与维护。

4. 选用合适的排水材料和工艺，确保排水系统的安全可靠。

四、电缆沟排水方案的维护保养良好的电缆沟排水方案仅仅是第一步，定期的维护保养也是不可忽视的。

建议进行以下维护措施：1. 定期排查电缆沟内的积水情况，及时清理堵塞物。

2. 检查排水管道和排水泵站的工作状态，确保正常运行。

电缆沟排水方案为了确保电缆沟的正常运行和延长电缆的使用寿命，必须采取适当的排水方案来防止水分对电缆的损害。

本文将介绍一种适用于电缆沟的排水方案，并提供具体的实施步骤。

1. 方案背景电缆沟是用于安装和保护电缆的一种设施。

然而，由于地面水分的积聚，电缆沟内部常常存在积水的问题。

积水不仅会影响电缆的正常运行，还可能导致电缆的绝缘层受潮，增加电缆发生故障的风险。

因此，采取有效的排水措施对于确保电缆的安全运行至关重要。

2. 排水方案（1）设置排水斜坡：在电缆沟的底部设置一定的斜坡，使水分自然流向沟槽的出口。

斜坡的坡度应根据电缆沟的长度和宽度进行合理设计，以确保水分能够顺利排出。

（2）安装排水管道：在电缆沟的一侧或两侧安装排水管道，用于收集和排除沟内的积水。

排水管道的材料应选用耐腐蚀、耐磨损的管道材料，并且密封性能良好，以防止水分外溢。

（3）设置检查井：在电缆沟的适当位置设置检查井，用于检查和清理排水管道。

检查井应具备良好的密封性和结构强度，以保证其长期稳定运行。

（4）选择适当的排水材料：对于电缆沟的填充材料和覆盖材料，应选择能够良好排水的材料。

这些材料应具备较高的透水性和排水性能，以便及时将地面的水分导入排水系统。

3. 实施步骤（1）设计阶段：在电缆沟的设计阶段，要根据实际情况和需求，采用合适的排水方案。

通过计算和模拟，确定电缆沟的斜坡角度、排水管道的位置和密度，并预留检查井的位置。

（2）施工阶段：按照设计要求，先进行电缆沟本体的施工，包括地面开挖、沟槽的打通和填充。

然后安装排水管道，并与检查井相连。

最后进行覆盖材料的安装和整体调试。

（3）验收阶段：在施工结束后，进行排水系统的验收和测试。

检查排水斜坡的坡度是否符合要求，排水管道和检查井是否畅通，排水效果是否良好。

4. 注意事项（1）排水方案的设计和实施应符合相关行业规范和标准，确保排水系统的安全可靠。

（2）在沟槽填充材料的选择上，应考虑对电缆的保护性能和排水性能的均衡，以避免出现过度排水或不足排水的问题。

电缆沟排水方案
随着城市化进程的加快，电缆沟的建设也随之增多。

但是电缆
沟下雨天容易积水，影响供电安全。

因此，如何解决电缆沟排水
问题成为了一项重要的技术难题，本文将就该问题进行探讨。

一、电缆沟排水存在的问题
电缆沟主要用于供电、通信、交通等方面，当它出现排水问题时，会带来严重后果，如：
1. 影响供电：电缆会接触到积水，导致短路甚至导致设备损坏。

2. 造成道路泥泞、路面结冰现象，影响行车安全。

3. 降低电缆寿命：电缆常年接触积水会大大影响其寿命。

4. 产生异味：电缆沟内常年积水易滋生臭味。

二、1. 采用排水设施
利用排水设施，如排水沟、排水管道等，将积水引入到汇水井或下水道排放。

其中，排水沟可采用混凝土排水沟、树脂砂浆排水槽等多种方式。

2. 施工合理排水坡度
在电缆沟的施工过程中，应合理配置排水坡度，以达到快速排水的目的。

排水坡度必须大于0.5%。

3. 加强管理
加强电缆沟的管理，定期清理电缆沟内堆积的垃圾和淤泥，保持电缆沟内的畅通。

综上所述，电缆沟排水是电力工程中不可忽视的一部分，关系到电力设施的安全运行以及周边环境卫生。

因此，在电缆沟的设计和施工过程中，应考虑排水问题，合理采用排水设施和施工排水坡度，加强日常管理，以确保电缆沟的正常运行。

10kV电缆排管工程排水系统的技术改造【摘要】结合安徽省江北产业集中区10kV电缆排管工程的实际情况，介绍了原有排水系统的原理，指出了这种排水法存在的缺点，本人参考了变电站的排水方案，对电缆排管工程排水系统提出了改进意见和具体对策。

【关键词】电缆沟排水系统；技术改造引言电缆排管内积水将影响10kV电缆使用寿命及安全，但沈巷镇地下水丰富、雨季持续时间长，依靠电力管道设置排水坡排水至电缆井、电缆井自然渗水法排水，无法满足使用要求。

电缆井及电力管道内长期存在积水，降低了10kV线路运行稳定性及电缆井使用寿命。

为了避免电缆沟内因积水浸泡电缆而引发设备责任事故，进一步提高电力设施供电可靠性及设备防御和抵抗洪涝灾害能力，对电缆井排水方案进行了技术改造，并安装自动排水装置。

1 电缆井进水的危害1.1 部分电缆井积水深能达1米左右，因排水困难，电缆巡视人员无法下井进行正常巡视，影响到电缆巡视质量，有可能使电缆运行中的故障隐患不能及时发现，这样不仅影响电缆的正常运行，而且使电缆故障有扩大的危险，交联聚乙烯绝缘一旦形成树枝状放电，严重影响电缆终端或本体的耐压水平。

若井中有水时出现电缆终端或接头部位故障后，更换电缆终端头或做中间接头，不仅停电时间长，影响正常供电，还会使电缆线路增加新的可能故障点。

1.2 电缆井进水后，产生潮气，如遇电缆因施工或产品质量问题发生裂缝，进入水汽时，不仅破坏了电缆的电气绝缘，还会导致电缆进水而引起电缆爆裂。

1.3 在电缆敷设时，若电缆井进水，则需用塑料纸袋裹住电缆头，有时会浸在水中，这样就不能保证水气不进入电缆。

在牵引和穿管时，有时会发生外护套破裂现象，使电缆渗进水。

1.4 因电缆井存有水，敷设后，如未及时进行电缆头制作，使未经密封处理的电缆端口长期暴露在空气中，甚至浸在水中，使水汽大量进入电缆，有可能会造成电缆击穿等故障。

1.5 出于施工方面考虑，电缆头制作时（包括终端头和中间接头），由于工作相关因素较多，不能保证电缆端头不会滑入有积水的电缆井中。

Equipment technology装备技术161 解析变电站电缆沟排水系统的技术改造陈佳鹏（福建亿兴电力设计院有限公司，福建泉州362000）中图分类号：K928 文献标识码：A 文章编号1007-6344（2019）02-0161-01摘要：随着我国智能变电技术的快速发展，变电站的建设从传统的模式逐渐向装配式建设方向转变，电缆沟作为新型变电站建设的重要组成部分，其作用直接关系整个变电站的正常运行。

对于电缆沟的建设，最主要的是其排水系统的安装，本文就福建某500kV变电站建设装配式电缆沟的应用实践为例，对电缆沟排水系统的原理、缺陷及技术改造方面进行具体的阐述。

关键词：电缆沟排水系统；缺陷；技术改造0 引言福建省雨季较多，变电站由于电缆管沟进水导致电缆被浸泡是目前一个普遍的现象。

在我们沿海地区，防汛工作作为变电站的日常工作，对于变电站的正常运行起到很大的作用，但是就传统的变电站电缆沟的排水系统而言，在雨势较大时，排水的速度会很慢，且会出现最低点积水排除不干净的现象，这就会很容易造成电缆沟由于积水浸泡电缆的现象。

为了提高变电站电力设施的供电稳定性以及抵抗洪涝的能力，需要对变电站的排水系统的建设进行技术改造。

1 电缆沟积水的危害（1）电缆沟作为排水的结构，难免储水，在积水不能及时排出就会使得电缆沟积水的现象产生，电缆沟中的水有时甚至会超过1m，由于操作困难，电缆巡视工人无法下井进行正常的检查和巡视，长时间就会影响到电缆的巡视效率，使得电缆在运行中产生的故障不能够及时的发现和得到治理，进而影响电缆的正常使用，并且极有可能使得电缆的故障扩大，如电缆头破裂，此时就需要相关专业人员更换电缆头或者做中间接头，这样不仅会使得停电的时间延长，还会影响变电站的正常供电，有可能增加新的故障点。

（2）电缆沟在进水后，会有水蒸气弥漫在整个电缆沟中，即潮气，当电缆因为施工或者本身质量的问题产生了裂缝，就会使得水蒸气进入电缆绝缘皮内部，进而导致电缆因为进水而爆裂。

电缆沟排水方案电缆沟排水方案是为了解决沟渠中电缆沟内的积水问题，确保电缆沟内电缆的安全运行。

本文将就电缆沟排水方案的制定和实施进行细致的论述，旨在提供一个全面有效的解决方案。

1. 背景介绍电缆沟是电力行业中常用的一种电缆布设方式，为了确保电缆的正常运行和延长使用寿命，排水系统的设计和建设成为必不可少的环节。

排水系统要解决的问题主要是电缆沟内的积水和积淤泥，确保电缆沟的干燥和清洁。

2. 排水方案制定（1）初步调查：了解电缆沟的基本情况，包括长度、宽度、深度等参数，以及周边地势、水流情况等。

（2）设计方案：根据初步调查结果，结合电缆沟的具体情况，设计合理的排水方案，包括排水沟的设计、斜坡的设置、雨水收集系统等。

（3）材料选择：选择耐用、耐腐蚀的材料，如混凝土、聚乙烯等，在排水系统的建设中使用，以确保排水系统的长期稳定运行。

（4）施工准备：制定详细的施工计划和安全措施，并对人员和设备进行培训，确保施工的顺利进行。

（5）施工实施：按照设计方案进行施工，包括挖掘电缆沟、设置排水沟、安装排水管道等。

3. 排水系统构成（1）排水沟：根据电缆沟的宽度和深度，合理设置排水沟以收集沟内的水。

（2）斜坡设计：根据电缆沟的长度和水流情况，设置适当的斜坡以保证排水流畅。

（3）雨水收集系统：设置雨水阀门和雨水收集设施，以便于收集并排除雨水。

（4）排水管道：选择合适的材料和尺寸，安装排水管道，将积水从电缆沟中排出。

4. 排水方案的实施（1）监测：定期对排水系统进行监测，检查排水沟是否存在堵塞现象，并及时清理。

（2）维护：保持排水沟内的干燥和清洁，防止积水和积淤泥对电缆的影响。

（3）预防措施：在安全施工中加强监督，确保施工过程中不会对排水系统造成损坏。

5. 结论电缆沟排水方案的制定和实施对电缆的正常运行和使用寿命具有重要意义。

通过科学合理的排水方案，可以有效解决电缆沟内的积水问题，保证电缆的安全运行。

需要注意的是，排水系统的监测和维护工作同样重要，只有不断的维护保养，才能确保排水系统的长期稳定运行。

电力工程电缆沟排水方案一、前言电力是现代社会发展和生产生活的重要能源，而电缆则是电力输送的重要设施。

在电缆敷设过程中，电缆沟的设计和建设是至关重要的工程环节之一。

而电缆沟的排水系统无疑是影响电缆使用寿命和输电稳定性的重要因素。

因此，本文将针对电力工程中电缆沟排水方案进行详细阐述。

二、电缆沟排水的目的和意义电缆沟是为了保护电缆、便于敷设、检修和保护电缆而开挖的一种土木工程。

电缆沟的排水系统的设施应能使沟底和沟壁的地下水迅速引出，保持沟道干燥，保证电缆在正常工作情况下不受潮和浸泡的影响。

因此，电缆沟排水的主要目的是防止金属电缆受潮生锈、防止绝缘受潮老化、保护电缆的绝缘层和外护套，并提高电缆的传导性能等。

在电缆沟排水中，排水系统要满足排水迅速、排水均匀、排水平稳等要求，阻止泥土的渗入和电缆的绝缘老化，从而达到延长电缆寿命和保证电力输送质量的目的。

三、电缆沟排水方案的设计1.分析地质与水文条件在进行电缆沟排水系统设计之前，首先需要对施工地区的地质与水文条件进行充分的认真分析。

根据地质构造和水文条件，确定排水沟和排水井的位置，合理地安排排水系统的布置，并结合地势起伏和流域情况，合理设计排水线路，以达到节约投资、减少维护量等目的。

2.确定排水方式在电缆沟排水系统设计中，首先要明确采取的排水方式。

排水方式分为重力排水和抽水排水两种方式。

其中，重力排水适用于较为平坦的地区，可以利用地势高低差，通过设置排水沟、排水井等设施，进行自然排水。

而在地势较为平缓或需要远距离排水的情况下，需要采取抽水排水的方式，通过设置抽水泵站将排水引入指定的排水渠或排水池中。

3.排水沟和排水井的设计及布置在排水方式明确之后，需进行排水沟和排水井的具体设计及布置。

排水沟一般设置在电缆沟两侧，沟底向沟槽中间坡度排水，沟的两侧应有排水沟连接；排水井设置在品牌期间和沟道的交叉处或拐角处，通过排水井将排水引入到指定的排水渠或排水池中。

4.排水管道的设置由于电缆沟一般会设立在厂区、工地等特殊排水要求的场所，故在设计排水系统时，应结合实际情况，确定排水管道的材质、尺寸、埋深以及排水管道的敷设方式等，同时对排水管道的检修孔、清淤口等进行布置。

浅谈改善变电站电缆沟环境重要性摘要：随着我国电网的改造与建设不断地深入，最近两年交联电缆已经被大量地应用到架空线路改电缆入地中。

在逐步满足了其城市的规划前提之下，使用电缆线路不但能进一步地减少整个运行以及维护的工作量，而且也大大提高了其供电效果的可靠性，保证了国家电网运行的安全性。

不过，在电缆安装、制造、运行等环节上因为出现一些不太规范的操作加上地下电缆都是长期运行在湿度比较大的地下，电缆经常会因为受潮而引起其绝缘性能的下降，这对确保国家电网的安全运行存在着巨大的风险。

因此，我们必须要仔细研究，认真对待，用科学的方法做到防范于未然，才有可能将风险降到最低。

关键词：变电站；电缆沟；电缆前言：电缆沟是变电站中不可或缺的基础设施，主要用来放置电缆和保护电缆，电缆沟内环境与电缆的安全运行及故障的损害程度紧密相关。

随着时代的发展，新技术、新工艺的不断应用，电缆质量不断得到提高，但加强对电缆沟的管理，改善电缆沟环境，保护电缆沟内的电缆不受损伤，对变电站的安全运行有着非常重要的意义。

1 电缆沟的结构特点变电站中对电缆沟的现场设备和布置型式都与地形有着直接的关联性，不管是室外的还是室内的电缆沟，通常都具备以下的特征：室外的配电装置区通常都会设有一个巡视的通道，便于技术人员随时巡视其电气设备，现在有一些厂站为了节约空间，把电缆沟的盖板做成巡视与操作通道，由于维修和敷设电缆的时候要揭开盖板，所以这种方法有着相当大的局限性，不过因为这种设计方法在土建的施工中相对比较简单，加上优惠的造价，经常会出现在中小型电厂与变电站；电缆沟中安装一个由金属做成的电缆支架，用螺丝或焊接将支架固定在电缆沟的沟壁上，然后利用支架托住所有的电缆，让沟底与电缆之间存有一个较大的空间；进入建筑物的时候电缆沟都会设有一个用以封堵和隔离的墙体，是为了防止万一电缆着火之后，烟和火会朝着室内方向扩散与蔓延；电缆在进入电缆沟之前一定要进行适当的防火措施，其做法主要有封堵隔离和涂刷防火涂料。
